Правильный расчёт секций радиаторов отопления - довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечёт неоправданно высокие расходы на отопление.

Для стандартных помещений можно воспользоваться самыми простыми расчётами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Для выполнения расчётов нужно знать определённые параметры

• Габариты помещения, которое необходимо отопить;
• Вид батареи, материал ее изготовления;
• Мощность каждой секции или цельной батареи в зависимости от ее вида;
• Максимально допустимое количество секций ;

По материалу изготовления радиаторы разделяются так:

• Стальные. Эти радиаторы имеют тонкие стенки и весьма элегантный дизайн, но популярностью они не пользуются из-за многочисленных недостатков. К ним можно отнести малую теплоемкость, быстрый нагрев и остывание. При гидравлических ударах в местах соединений часто возникает течь, а дешевые модели быстро ржавеют и работают недолго. Обычно бывают цельные, не разделяются на секции, мощность стальных батарей указана в паспорте.
• Чугунные радиаторы знакомы каждому человеку с детства, это традиционный материал, из которого делают долговечные и обладающие прекрасными техническими характеристиками батареи. Каждая секция чугунной гармошки советских времен выдавала теплоотдачу 160 Вт. Это сборная конструкция, количество секций в ней ничем не ограничено. Могут быть как современного, так и винтажного дизайна. Чугун прекрасно держит тепло, не подвержен коррозии, абразивному износу, совместимы с любыми теплоносителями.
• Алюминиевые батареи легки, современны, имеют высокую теплоотдачу, благодаря своим достоинствам приобретают все большую популярность у покупателей. Теплоотдача одной секции доходит до 200 Вт, выпускаются они и цельными конструкциями. Из минусов можно отметить кислородную коррозию, но эту проблему решают при помощи анодного оксидирования металла.
• Биметаллические радиаторы состоят из внутренних коллекторов и внешнего теплообменника. Внутренняя часть сделана из стали, а внешняя – из алюминия. Высокие показатели теплоотдачи, до 200 Вт, сочетаются с прекрасной износостойкостью. Относительный минус этих батарей – высокая цена по сравнению с другими видами.

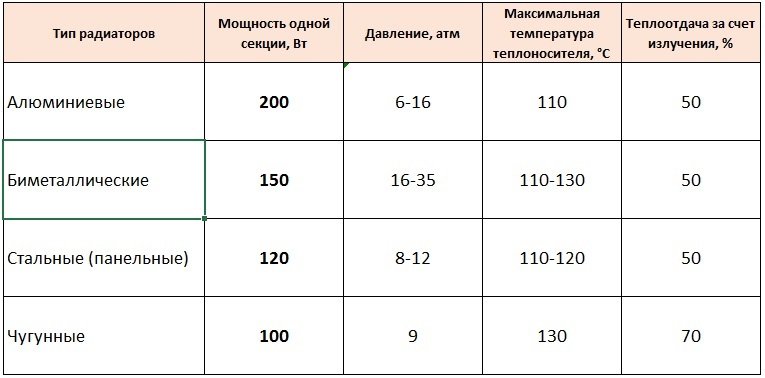

Материалы радиаторов отличаются своими характеристиками, что влияет на расчёты

Как рассчитать количество секций радиаторов отопления для комнаты

Произвести расчёты можно несколькими способы, в каждом из которых используются определённые параметры.

По площади помещения

Предварительный расчёт можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м расчётная тепловая мощность составит 2 000 Вт (20 кв. м*100 Вт) или 2 кВт.

Правильный расчёт радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

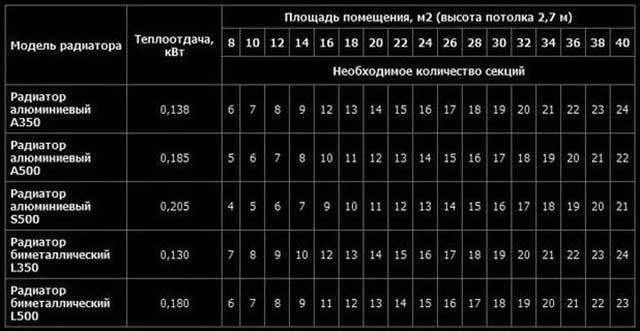

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять: 2 000 Вт/170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчётной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

"); } else { // jQuery("

").dialog(); $("#z-result_calculator").append("

Поля заполнены неправильно. Пожалуйста, заполните все поля верно для расчета количества секций

По объёму

Более точные данные можно получить, если сделать расчёт секций радиаторов отопления с учётом высоты потолка, т. е. по объёму помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объём, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв. м с потолком высотой 3 метра. Объём помещения составит 60 куб. м (20 кв. м*3 м). Расчетная тепловая мощность в этом случае будет равна 2 460 Вт (60 куб. м*41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2 460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчёты более реалистичными и точными.

Если помещение нестандартное

К сожалению, далеко не каждая квартира может считаться стандартной. Ещё в большей степени это относится к частным жилым домам. Как же произвести расчёты с учётом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчёте количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т. п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию.

Формула для расчетов выглядит так:

КТ=100 Вт/кв. м* П*К1*К2*К3*К4*К5*К6*К7 , где

КТ - количество тепла, необходимого для конкретного помещения;
П - площадь комнаты, кв. м;
К1 - коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением - 1,27;
• для окон с двойным стеклопакетом - 1,0;
• для окон с тройным стеклопакетом - 0,85.

К2 - коэффициент теплоизоляции стен:

• низкая степень теплоизоляции - 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) - 1,0;
• высокая степень теплоизоляции - 0,85.

К3 - соотношение площади окон и пола в помещении:

• 50% - 1,2;
• 40% - 1,1;
• 30% - 1,0;
• 20% - 0,9;
• 10% - 0,8.

К4 - коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов - 1,5;
• для -25 градусов - 1,3;
• для -20 градусов - 1,1;
• для -15 градусов - 0,9;
• для -10 градусов - 0,7.

К5 - корректирует потребность в тепле с учетом количества наружных стен:

• одна стена- 1,1;
• две стены- 1,2;
• три стены- 1,3;
• четыре стены- 1,4.

К6 - учет типа помещения, которое расположено выше:

• холодный чердак - 1,0;
• отапливаемый чердак - 0,9;
• отапливаемое жилое помещение - 0,8

К7 - коэффициент, учитывающий высоту потолков:

• при 2,5 м - 1,0;
• при 3,0 м - 1,05;
• при 3,5 м - 1,1;
• при 4,0 м - 1,15;
• при 4,5 м - 1,2.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Мнение эксперта

Виктор Каплоухий

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство.

При установке новых радиаторов отопления можно ориентироваться на то, насколько эффективной была старая система отопления. Если её работа вас устраивала, значит, теплоотдача была оптимальной – вот на эти данные как раз и следует опираться в расчетах. Прежде всего, необходимо найти в Сети значение тепловой эффективности одной секции радиатора, который требуется заменить. Умножив найденное значение на количество ячеек, из которых состояла использовавшаяся батарея, получают данные о количестве тепловой энергии, которого было достаточно для комфортного проживания. Достаточно разделить полученный результат на теплоотдачу новой секции (эта информация указывается в техническом паспорте на изделие), и вы получите точную информацию о том, сколько ячеек понадобится для монтажа радиатора с такими же показателями тепловой эффективности. Если же раньше отопление не справлялось с обогревом помещения, или наоборот, приходилось открывать окна из-за постоянной жары, то теплоотдачу нового радиатора корректируют, добавляя или уменьшая количество секций.

Например, ранее у вас стояла распространенная чугунная батарея МС-140 из 8 секций, которая радовала своим теплом, но не устраивала с эстетической стороны. Отдавая дань моде, вы решили заменить ее на брендовый биметаллический радиатор, собранный из отдельных секций с теплоотдачей 200 Вт каждая. Паспортная мощность отслужившего теплового прибора составляет 160 Вт, однако со временем на его стенках появились отложения, которые снижают теплопередачу на 10-15%. Следовательно, реальная теплопередача одной секции старого радиатора составляет около 140 Вт, а его общая тепловая мощность – 140 * 8 = 1120 Вт. Разделим это число на теплоотдачу одной биметаллической ячейки и получим количество секций нового радиатора: 1120 / 200 = 5.6 шт. Как вы сами можете видеть, для того, чтобы оставить теплоотдачу системы на прежнем уровне, будет достаточно биметаллического радиатора из 6 секций.

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С. По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Как корректировать результаты расчётов

При расчёте количества секций необходимо учесть и потери тепла. В доме тепло может уходить в довольно значительном количестве через стены и примыкания, пол и подвал, окна, кровлю, систему естественной вентиляции.

Причём можно и сэкономить, если утеплить откосы окон и дверей или лоджию, убрав по 1-2 секции, полотенцесушители и плита в кухне также позволяют убрать одну секцию радиатора. Использование камина и системы теплых полов, правильное утепление стен и пола сведет теплопотери к минимуму и также позволит уменьшить размер батареи.

Теплопотери обязательно нужно учесть при расчётах

Количество секций может меняться в зависимости от режима работы отопительной системы, а также от места расположения батарей и подключения системы в отопительный контур.

В частных домах используется автономное отопление, эта система эффективнее централизованной, которая применяется в многоквартирных домах.

Способ подключения радиаторов также влияет на показатели теплоотдачи. Диагональный способ, когда подача воды происходит сверху, считается самым экономичным, а боковое подключение создает потери 22%.

Количество секций может зависеть от режима системы отопления и способа подключения радиаторов

Для однотрубных систем конечный результат также подлежит коррекции. Если двухтрубные радиаторы получают теплоноситель одной температуры, то однотрубная система работает по-другому, и каждая последующая секция получает остывшую воду. В таком случае сначала делают расчёт для двухтрубной системы, а топом увеличивают количество секций с учетом тепловых потерь.

Схема расчёта однотрубной системы отопления представлена ниже.

В случае с однотрубной системой следующие друг за другом секции получают остывшую воду

Если на входе мы имеем 15 кВт, то на выходе остается 12 кВт, значит потеряно 3 кВт.

Для комнаты с шестью батареями потери составят в среднем около 20%, что создаст необходимость добавления двух секций на батарею. Последняя батарея при таком расчёте должна быть огромных размеров, для решения проблемы применяют монтаж запорной арматуры и подключение через байпас для регулировки теплоотдачи.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальной программой.

Такой расчёт количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Корректировки позволяют сэкономить на покупке лишних секций и оплате счетов за отопление, обеспечат на долгие годы экономичную и эффективную работу системы отопления, а также позволяют создать комфортную и уютную атмосферу тепла в доме или квартире.

На этапе подготовки к капитальным ремонтным работам и в процессе планирования возведения нового дома возникает необходимость расчета количества секций радиатора отопления. Результаты подобных вычислений позволяют узнать количество батарей, которого было бы достаточно для обеспечения квартиры либо дома достаточным теплом даже в наиболее холодную погоду.

Порядок расчета может меняться в зависимости от множества факторов. Ознакомьтесь с инструкциями по быстрому для типичных ситуаций, вычислению для нестандартных комнат, а также с порядком выполнения максимально подробных и точных расчетов с учетом всевозможных значимых характеристик помещения.

Показатели теплоотдачи, форма батареи и материал ее изготовления – эти показатели в расчетах не учитываем.

Важно! Не выполняйте расчет сразу для всего дома либо квартиры. Потратьте немного больше времени и проведите вычисления для каждой комнаты отдельно. Только так можно получить максимально достоверные сведения. При этом в процессе расчета количества секций батареи для обогрева угловой комнаты к итоговому результату нужно добавить 20%. Такой же запас нужно накинуть сверху, если в работе обогрева появляются перебои либо же его эффективности недостаточно для качественного прогрева.

Начнем обучение с рассмотрения наиболее часто использующегося метода расчета. Его вряд ли можно считать самым точным, зато по простоте выполнения он определенно вырывается вперед.

В соответствии с этим «универсальным» методом для обогрева 1 м2 площади помещения нужно 100 Вт батареи. В данном случае вычисления ограничиваются одной простой формулой:

K =S/ U*100

В этой формуле:

Для примера рассмотрим порядок расчета необходимого числа батареи для комнаты габаритами 4х3,5 м. Площадь такого помещения составляет 14 м2. Производитель заявляет, что каждая секция выпущенной им батареи выдает 160 Вт мощности.

Подставляем значения в приведенную выше формулу и получаем, что для обогрева нашей комнаты нужно 8,75 секций радиатора. Округляем, конечно же, в большую сторону, т.е. к 9. Если комната угловая, добавляем 20%-й запас, снова округляем, и получаем 11 секций. Если в работе отопительной системы наблюдаются проблемы, добавляем еще 20% к первоначально рассчитанному значению. Получится около 2. То есть в сумме для обогрева 14-метровой угловой комнаты в условиях нестабильной работы отопительной системы понадобится 13 секций батареи.

Приблизительный расчет для стандартных помещений

Очень простой вариант расчета. Основывается он на том, что размер отопительных батарей серийного производства практически не отличается. Если высота комнаты составляет 250 см (стандартное значение для большинства жилых помещений), то одна секция радиатора сможет обогреть 1,8 м2 пространства.

Площадь комнаты составляет 14 м2. Для расчета достаточно разделить значение площади на упоминавшиеся ранее 1,8 м2. В результате получается 7,8. Округляем до 8.

Таким образом, чтобы прогреть 14-метровую комнату с 2,5-метровым потолком нужно купить батарею на 8 секций.

Важно! Не используйте этот метод при расчете маломощного агрегата (до 60 Вт). Погрешность будет слишком большой.

Расчет для нестандартных комнат

Этот вариант расчета подходит для нестандартных комнат со слишком низкими либо же чересчур высокими потолками. В основу расчета положено утверждение, в соответствии с которым для прогрева 1 м3 жилого пространства нужно порядка 41 Вт мощности батареи. То есть вычисления выполняются по единственной формуле, имеющей такой вид:

A =Bx 41,

• А – нужное число секций отопительной батареи;
• B – объем комнаты. Рассчитывается как произведение длины помещения на его ширину и на высоту.

Для примера рассмотрим комнату длиной 4 м, шириной 3,5 м и высотой 3 м. Ее объем составит 42 м3.

Общую потребность этого помещения в тепловой энергии рассчитаем, умножив его объем на упоминавшиеся ранее 41 Вт. Результат – 1722 Вт. Для примера возьмем батарею, каждая секция которой выдает 160 Вт тепловой мощности. Нужное количество секций рассчитаем, разделив суммарную потребность в тепловой мощности на значение мощности каждой секции. Получится 10,8. Как обычно, округляем до ближайшего большего целого числа, т.е. до 11.

Важно! Если вы купили батареи, не разделенные на секции, разделите общую потребность в тепле на мощность целой батареи (указывается в сопутствующей технической документации). Так вы узнаете нужное количество отопительных .

Расчет необходимого количества радиаторов для отопления

Максимально точный вариант расчета

Из приведенных выше расчетов мы увидели, что ни один из них не является идеально точным, т.к. даже для одинаковых помещений результаты пусть и немного, но все равно отличаются.

Если вам нужна максимальная точность вычислений, используйте следующий метод. Он учитывает множество коэффициентов, способных повлиять на эффективность обогрева и прочие значимые показатели.

В целом расчетная формула имеет следующий вид:

T =100 Вт/м 2 * A *B * C * D * E * F * G * S ,

• где Т – суммарное количество тепла, необходимое для обогрева рассматриваемой комнаты;
• S – площадь обогреваемой комнаты.

Остальные коэффициенты нуждаются в более подробном изучении. Так, коэффициент А учитывает особенности остекления помещения .

Значения следующие:

• 1,27 для комнат, окна которых остеклены просто двумя стеклами;
• 1,0 – для помещений с окнами, оснащенными двойными стеклопакетами;
• 0,85 – если окна имеют тройной стеклопакет.

Коэффициент В учитывает особенности утепления стен помещения .

Зависимость следующая:

• если утепление низкоэффективное, коэффициент принимается равным 1,27;
• при хорошем утеплении (к примеру, если стены выложены в 2 кирпича либо же целенаправленно утеплены качественным теплоизолятором) , используется коэффициент равный 1,0;
• при высоком уровне утепления – 0,85.

Коэффициент C указывает на соотношение суммарной площади оконных проемов и поверхности пола в комнате.

Зависимость выглядит так:

• при соотношении равном 50% коэффициент С принимается как 1,2;
• если соотношение составляет 40%, используют коэффициент равный 1,1;
• при соотношении равном 30% значение коэффициента уменьшают до 1,0;
• в случае с еще меньшим процентным соотношением используют коэффициенты равные 0,9 (для 20%) и 0,8 (для 10%).

Коэффициент D указывает на среднюю температуру в наиболее холодный период года .

Зависимость выглядит так:

• если температура составляет -35 и ниже, коэффициент принимается равным 1,5;
• при температуре до -25 градусов используется значение 1,3;
• если температура не опускается ниже -20 градусов, расчет ведется с коэффициентом равным 1,1;
• жителям регионов, в которых температура не опускается ниже -15, следует использовать коэффициент 0,9;
• если температура зимой не падает ниже -10, считайте с коэффициентом 0,7.

Коэффициент E указывает на количество внешних стен.

Если внешняя стена одна, используйте коэффициент 1,1. При двух стенах увеличьте его до 1,2; при трех – до 1,3; если же внешних стен 4, используйте коэффициент равный 1,4.

Коэффициент F учитывает особенности вышерасположенно й комнаты . Зависимость такова:

• если выше находится не обогреваемое чердачное помещение, коэффициент принимается равным 1,0;
• если чердак отапливаемый – 0,9;
• если соседом сверху является отапливаемая жилая комната, коэффициент можно уменьшить до 0,8.

И последний коэффициент формулы – G – учитывает высоту помещения.

Порядок следующий:

• в комнатах с потолками высотой 2,5 м расчет ведется с использованием коэффициента равного 1,0;
• если помещение имеет 3-метровый потолок, коэффициент увеличивают до 1,05;
• при высоте потолка в 3,5 м считайте с коэффициентом 1,1;
• комнаты с 4-метровым потолком рассчитываются с коэффициентом 1,15;
• при расчете количества секций батареи для обогрева помещения высотой 4,5 м увеличьте коэффициент до 1,2.

Этот расчет учитывает почти все существующие нюансы и позволяет определить необходимое число секций отопительного агрегата с наименьшей погрешностью. В завершение вам останется лишь разделить расчетный показатель на теплоотдачу одной секции батареи (уточните в прилагающемся паспорте) и, конечно же, округлить найденное число до ближайшего целого значения в сторону увеличения.

Очень важно: ходить зимой по квартире в свитере, либо в футболке, поэтому зачастую изумляет некомпетентность продавцов-консультантов по продаже отопительных приборов.
Заказчик, назовём его — Вася, обратился в магазине с просьбой, продать ему добротный радиатор, имеющий необходимое количество секций для обогрева жилого помещения в 18 квадратных метров. Ему продемонстрировали наличие радиаторов любого материала:
— Алюминиевые;
— Биметаллические;
— Чугунные;
— Стальные.
Со слов продавца:
— оптимальным вариантом на сегодня, для квартиры (центральное отопление), является биметалл;
— 1 секция радиатора рассчитана на отопление 2 квадратных метров жилой площади. (Вообще не понятно откуда взял сей критерий??)
Получается, что в Васиной квартире, девяти секций будет вполне достаточно для комфортной температуры в зимний период.. Вася засомневался, так как до сей поры, комната его однушки отапливалась двумя чугунными радиаторами,

каждый из которых состоял из десяти секций, и располагался под одним из окон.


О чём он и поведал «нерадивому» консультанту, тот не смутился, а наскоро открыл страницу какого-то сайта (планшет был у него под рукой), и ткнул пальцем в информацию о которой ведёт речь.

Несколько отступлю:

Сайты зачастую наполняют контентом копирайтеры — профессия есть такая. Работа их заключается, в написании статей, имеющих определённое количество букв и ключевых слов. Эти ребята просто физически не могут быть профессионалами в любом из рассматриваемых вопросе. Ведь «конвейер» статей абсолютно различной тематики, сегодня у него заказ написать о любви, завтра о пчёлах-медоносах, а послезавтра о апокалипсисе…

Так вот, в данном случае по-видимому на похожую статью и ссылался «наш» продавец. Ну вот как человек может что-либо советовать, когда сам ни хрена не знает? Диву даёшься..

Короче, Вася набрал мой телефон и задал интересующие его вопросы мне, я естественно не сразу понял, кто это, и попросил его отложить покупку, и назначить время, дабы мне приехать к нему на дом и всё обсудить (познакомились, когда я в его квартире делал водопровод, по завершении работы оставил свой номер). Ну да ладно, не в этом суть..

Расчёт секций радиатора согласно ГОСТ.

Нагревательный прибор напрямую зависит от теплопотерь помещения, и потом, удивительно, как можно гарантировать тепло на квадратных метрах? Одно дело потолок в жилище два с половиной метра, другое при высоте, скажем три с половиной, и уж совсем другое при пяти метрах. А если выше?
Как не крути, а обогреваемую площадь надо считать в кубических метрах, а не в квадратных.
Помимо этого, для ощущения комфорта, в разных жилых помещениях необходима различная температура (хоть и не в большом разбеге градусов, но всё же), помимо этого надо, как минимум знать (хотя бы приблизительно) температуру теплоносителя. Так — нет? Или я не прав?

Я как-то ранее уже слышал, что одной секции радиатора хватает для обогрева двух квадратных метров площади, но не проявлял особого интереса, обычно осуществляем все монтажные работы согласно проекта. Теперь же, когда непосредственно коснулось, решил полопатить интернет, думаю: не может же информация быть взята «от балды».
Нашёл.., на форуме сантехников. Один из модераторов ссылался на межгосударственный стандарт: ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия.» (принят в Российской Федерации с 1 января 2007 года).
НО!!! Принят он согласно наличию следующих условий (условия Карл, вот где «собака зарыта»!), а именно:
— атмосферное давление Р=760 мм.рт.ст;
— средняя температура теплоносителя, дельта Т=70 градусов цельсия;
— теплоноситель движется по радиатору сверху вниз;
— высота потолка помещения равна 2,5 метра.
Тогда, отдаваемой отопительным прибором энергии в 100 Вт мощности, достаточно для поддержания, комфортной температуры, а именно 20 градусов цельсия, на 1 кв.м.
Это то, что регламентируется ГОСТ.

Я полез далее..
В техническом паспорте (рекламируемом продавцом) радиатора есть примечания:
— система отопления двухтрубная;
— одна секция обеспечивает заявленные 204 Вт мощности при условии подачи на прибор теплоносителя t = 90 градусов, а выходящим из него с t = 70 градусов цельсия (насколько я понял, это и есть та самая пресловутая дельта Т, о которой упоминается в ГОСТ, ну или близко к этому);
— монтаж прибора должен быть осуществлён с соблюдением следующих размеров: низ радиатора над уровнем пола равен 10 см.; верх равен 12 см. ниже подоконника; расстояние сзади до стенки не ближе 2,5 см.

Я вам так скажу — это далеко не всё. Эти несколько моментов я нашёл — «на поверхности», но уже исходя из них становится понятным, что сомнения Васи не беспочвенны.

Расчёт радиаторов отопления по площади.

Сразу обозначу: квартира Васи (ранее упоминал — однушка), угловая, зал имеет два окна, один из оконных проёмов с выходом на балкон. Стена, та что с балконом, выходит на северную сторону света, а стена со вторым окном на северо-восток.
Длина комнаты — 5,600 метра, ширина — 3,200. Перемножая эти размеры друг на друга, находим площадь помещения.
5,600м*3,200м=17,920 кв.м. Округляем полученный результат до 18 кв.м. (Здесь и далее, смело производим округления в сторону увеличения, так как производители отопительных приборов заведомо завышают показатели теплоотдачи, далеко не везде до батареи доходит теплоноситель равный 90 градусам.)

Выше я рассмотрел строительные нормы, согласно которым 100 Вт достаточно для 1 квадратного метра. Следующей формулой рассчитываем количество секций: 18 умножаем на 100, и делим на 204 (заявленная мощность одной секции)
18*100/204=8,8235 шт. , округляем до 9
Получили, что 9 секций достаточно для отопления нашей комнатухи. Нонсенс бляха-муха! Помним да, заверения продавца — консультанта? Именно к этому он и подводил Васю! НО!! Как уже говорил — надлежит учесть ещё кое какие нюансы.
Оказывается, этот расчёт ничто иное, как — «навскидку», без учёта особенностей материала жилья и его расположения (ниже объясню о чём речь).

Почему же у Васи до сих пор квартира отапливалась аж 20 секциями чугунных радиаторов МС-140-500 (заявленная производителем тепловая энергия одной секции — 175 Вт),


и он очень даже уютно поживал в зимних условиях нашего региона — Южный Урал. По идее жить-бы пришлось с открытой форточкой всю зиму, ан нет, не было такого. Ведь если мы произведём нехитрый расчёт:
18*100/175=10,28 и даже если округлить количество секций до 11 штук, то это один хрен всего на две больше чем биметаллический!!!

Много слов скажете? Это лишь для наглядности, самому влом клацать по клавишам, привык понимаешь-ли всё на «пальцах» объяснять, дабы вопросов меньше оставалось. А то откроешь иной сайт, что читал — что не читал, закрыл, нихрена не понял (вопросов осталось больше, чем узнал), открываешь следующий.
Так вот, о чём это я…

Учтите 4 фактора, при расчёте количества секций батареи.

Оказывается, для правильного определения требуемой тепловой энергии надобно к формуле добавить:

1 дополнительный фактор.

Умножение на некий коэффициент, он отличен в зависимости региона нашей необъятной Родины (понимаем-да насколько различны климатические условия?). Коэффициент учитывает потери тепла из помещения, такие как: не утеплены надлежащим образом стены, сифонят фрамуги окон и т.д и т.п.
Покажу формулой, для наглядности:
18 кв.м*100=1800Вт
1800*1,2(коэф)=2160
2160/204=10,58 округляем, получается, что нам уже нужно 11 секций биметалла вместо прежде высчитанных 9!! О как!!

Принятое, общее его значение (коэффициента): от 0,5 до 1,5.
К примеру если в помещении установлены пластиковые окна двухкамерные (то есть 3 стекла, такие именно стоят у Васи) то его можно принять равным 1,2. Ещё он учитывает материал стен, утеплены ли они, отапливаемое ли помещение под и над рассматриваемым жильём.

Пока к слову пришлось:

Есть специальная программа, в которую вводишь, на первый взгляд малозначимые данные, и она высчитывает всё до мелочей. Используют её широко в своей работе проектировщики, как-нибудь в следующей статье расскажу, как ей пользоваться..

2 дополнительный фактор.

Если наша комната имеет одно окно и две наружные стены, то найденную нами мощность (согласно ГОСТ), увеличиваем на 20 процентов, а если имеет два окна и две наружные стены (как у Васи), то на 30 процентов
9*0,3 = 2,7 округляем = 3 секции

3 дополнительный фактор.

Если окно «смотрит» на север, либо северо-восток, мощность надлежит увеличить на 10 процентов. У Васи окно, что с балконом выходит на север, а второе на северо-восток, значит умножаем на 0,2
9*0,2 = 1,8 округляем = 2 секции

4 дополнительный фактор.

Если радиатор зашивается панелями с горизонтальными щелями, то мощность надлежит увеличить ещё на 15 процентов
9*0,15 = 1,35 округляем = 2 секции

Вот теперь только я и получил близкий к тому, что в наличии у Васи в квартире, результат
9+2+3+2+2=18

Расчёт радиаторов по объёму

Согласно принятым строительным нормам, для отопления жилых помещений, где потолок выше 2,5-й метров, расчёт необходимой энергии производят иначе вышеизложенному (НО!!! 4 дополнительных фактора остаются неизменны).
За основу взяты 34 Вт и 41 Вт для помещений, стены которых из кирпича, либо панелька, соответственно.
То есть имеющийся размер площади помещения надо умножить на высоту и умножить на 34, либо 41.
Как пример рассмотрим Васин вариант метража:
1. Стены из кирпича, высота потолка 2,800 метра
5,600(длина)*3,200(ширина) = 17,920(площадь)
17,920*2,800(высота)=50,176(объём)
50,176*34=1 705,984 округляем = 1706 Вт
1706/204(мощность 1 секции биметалл)= 8,362 округляем = 9 секций

2. Стены панельного дома, высота потолка 2,800 метра
50,176(объём)*41= 2057,216 округляем = 2058 Вт
2058/204=10,0882 округляем = 11 секций

Итак, получили необходимое количество секций (204 Вт одна) биметаллического радиатора.

Как сделать расчёт для многокомнатной квартиры правильно.

Только что, на ваших глазах, я рассчитал требуемое количество секций радиатора, для квартиры своего заказчика. У него — Васи, квартира однокомнатная, у вас же она может быть из двух, трёх, и более. Расчёт для каждой комнаты делайте индивидуально, не меняя самого алгоритма. Что я имею ввиду: высчитываете площадь (либо объём) любой из комнат, а рассмотренные 4 фактора применяете к каждой из комнат свои.
Имеет смысл подсчитать и количество самих радиаторов (у Васи, в одной комнате два окна, может у вас в комнате их три). Рационально их расположение непосредственно под окном, при подсчёте-же секций учесть величину оконного проёма.

Дополнительная полезная информация к расчёту радиаторов:

1. Полагаю, что я всё доходчиво объяснил. Вы должны были понять, что в первую очередь надлежит высчитать необходимую в ваттах мощность, а уж затем подсчитать количество секций радиатора(ров) подставив заявленное производителем значение, независимо из какого он(радиатор) материала.

2. Все вышеизложенные расчёты довольно таки общие, и применимы для централизованной системы отопления. Для более высокой эффективности, что характерно при расчёте КПД котельных частного жилья, они производятся, учитывая множество дополнительных факторов, но об этом как-нибудь в другой раз.

3. Коль уж меняете отопительный прибор, «раскошельтесь» и на запорную арматуру. Непосредственно перед радиатором, на подачу(вход) ставьте шаровой кран, на обратку(выход) регулирующий кран — он при необходимости даст возможность прижать «жар», так как коэффициент (помните тот, что от 0,5 до 1,5 зависящий от климата?) принят довольно поверхностно. А именно, если хотя бы одну неделю в году столбик термометра стоит ниже: где -10-15(Юг), где -20-25(Дальний Восток), где -30-35(Сибирь), а где-то и все -55(Якутия) градусов Цельсия. Регулируя краном всегда можно добиться комфортной температуры.

Возможно вам будет интересно:

Если есть, чем дополнить статью, или остались вопросы, пишите в комментарии. А у меня на этом всё, будьте здоровы, живите богато. С уважением,

Надоело искать информацию от практиков? Подпишись (крути страницу вниз), и информация найдёт тебя сама. Клик по иконке соцсети — лучшая награда от вас за мой труд!

Планируя закупку батарей для монтажа отопления частного дома или квартиры, хозяину жилища необходимо четко представлять разницу между паспортной и реальной теплоотдачей прибора. Также нужно понимать, сколько тепловой энергии пойдет на обогрев жилых и подсобных помещений. Как правильно рассчитать требуемое количество теплоты и число секций радиатора для отдельно взятой комнаты, читайте в данном руководстве.

Определение необходимого количества теплоты

Вычисление количества энергии, необходимой для обогрева жилых и подсобных помещений, производится двумя способами:

• точный расчет потерь сквозь наружные ограждения (применяется инженерами – теплотехниками);
• расчет по укрупненным показателям.

Примечание. В последние годы часто используется третий способ – вычисление с помощью онлайн-калькуляторов в интернете. Но практика показывает, что результаты подобных расчетов все равно нужно проверять вручную.

Задача отопительных приборов – компенсировать потери тепла, уходящего из комнат на улицу сквозь наружные стены, крышу и . Поэтому для точного подбора мощности батарей производится расчет тепловых потерь через строительные конструкции. Методика вычислений приведена в соответствующих нормативных документах (СНиП).

Удельные теплопотери через 1 наружную стену и окно

Расчет теплопотерь через внешние ограждения довольно громоздок и сложен для рядового пользователя. Методика с укрупненными показателями известна всем – на 1 метр квадратный площади помещения с потолками до 3 м выделяется 100 Вт теплоты. Поскольку способ дает приближенные результаты, мы предлагаем выполнять расчет мощности радиаторов отдельно для каждого помещения по следующему алгоритму:

1. Измерьте габариты комнаты и рассчитайте площадь.
2. Если в помещении есть 1 внешняя стена и одно окно, умножайте полученное значение на 100 Вт.
3. Квадратуру угловой комнаты с 2 наружными стенами и 1 окном умножайте на 120 Вт.
4. То же, с 2 – площадь умножается на 130 Вт.

Норма расхода теплоты на угловую комнату

Замечание. Для северных регионов, где морозы часто переходят отметку минус 25 °С, предложенная методика не годится. Принимайте удельный расход тепла на 1 м² минимум 200 Вт.

Зачем делать настолько большой запас тепловой мощности? Ответ прост: рассчитанные этим способом радиаторы обогреют жилище при температуре теплоносителя 60 градусов, сильнее греть воду не придется. Отсюда оптимальный режим работы котла и экономия энергоносителей.

Количество теплоты для комнат с высокими потолками (более 3 м) рассчитывается по объему:

• помещение с 1 окном, выходящее на южную либо солнечную сторону – объем умножается на 35 Вт;
• то же, с северной стороны здания – 40 Вт/м³;
• угловые комнаты – 45 Вт/м³.

Удельные затраты теплоты в угловой спальне с 2 оконными проемами

Рассчитываем число секций батареи

Производители радиаторов отопления указывают в паспорте теплоотдачу 1 секции различными способами, например:

• Q = 200 Вт, температурный напор Δt = 70 °С (другой вариант – Dt = 70 °С);
• Q = 160 Вт, Δt = 50 °С;
• в виде таблицы, где дается квадратура, обогреваемая 1 секцией.

Следует понимать, что изготовитель приводит в паспорте изделия расчетные значения теплоотдачи согласно требованиям нормативной документации. Указанные параметры отличаются от реальной тепловой мощности, поскольку привязаны к определенным условиям – температуре теплоносителя и комнатного воздуха.

Пример таблицы с параметрами отопительных приборов от производителя

Пример. Теплоотдача 200 Вт при Dt = 70 °С означает следующее: радиаторная секция отдаст 0,2 кВт энергии, если разница между средней температурой теплоносителя и воздуха помещения составит 70 °С. Расшифруем: t подачи должна составлять 100 градусов, обратки – 80 °С, воздуха – 20 °С. Подобный температурный график иногда поддерживают централизованные системы отопления, в частных домах вода греется значительно меньше – до 60-70 °С.

При расшифровке показателя Δt = 50 °С картина более реалистичная: t подачи = 80 градусов, t обратки – 60 °С. Температура 80 °С считается максимальной для современных бытовых котлов. Данные в виде таблицы, предлагаемой производителями, тоже привязаны к завышенным температурным графикам отопления.

Как правильно выполняется подбор и расчет количества секций радиаторов, если в паспорте указана величина Dt = 70 °С:

Пример. На обогрев комнаты нужно 3 кВт энергии, паспортная теплоотдача секции равна 200 Вт при Δt = 70 °С, реальная дельта составляет 43 градуса. Мощность в условиях эксплуатации выйдет 200 х 0,53 = 106 Вт, количество секций – 3000 / 106 = 29 шт. с округлением в большую сторону.

Когда в документации указана мощность и температурный напор Δt = 50 °С либо дана таблица с квадратурой, просто подбирайте число секций с полуторным запасом. Порядок расчета на примере алюминиевых радиаторов доступно пояснит эксперт в следующем видео:

Важный момент: для расчета абсолютно не играет роли материал отопительных приборов – биметаллические, алюминиевые или чугунные. Имеют значение только параметры, указываемые производителем в технической документации.

Подбор мощности панельных радиаторов

Стальные отопительные приборы представляют собой плоские сварные панели, не разделенные секциями. Батареи различаются по размерам и типам:

• тип 11 – 1 плоская панель;
• тип 22 – 2 обогревающих панели, установленных одна за другой;
• тип 33 – соответственно, 3 панели.

Пример таблицы производителя Kermi — зависимость теплоотдачи панельных приборов от размеров и температурного напора

Алгоритм подбора идентичен описанной выше методике:

1. Определяете нужное количество тепла.
2. Изучаете техническую документацию изделия, находите значения теплоотдачи в зависимости от размера панельного радиатора и температурного напора Δt.
3. Если указан Dt = 70 °С, пересчитываете мощность прибора с помощью коэффициента. Затем потребное на отопление количество теплоты делите на полученное значение мощности и округляете в большую сторону.
4. При Dt = 50 °С принимаете теплоотдачу радиаторов с коэффициентом запаса 1,5.

В процессе расчета панельных батарей вы определяете число отопительных приборов, а не секций. Учитывайте, что необходимую теплоотдачу можно набрать несколькими радиаторами различных размеров. Подробнее о выборе батарей отопления и подсчете мощности рассказывается в очередном видео:

Заключение

Изначально несведущему домовладельцу может показаться, что расчет числа секций и панелей радиаторов невероятно сложен. В действительности вычисления не составят проблемы, когда вы верно ухватите суть: паспортные данные теплоотдачи отопительных приборов нуждаются в корректировке с помощью приведенных коэффициентов. Если одолеть расчетные методики не удается, просто покупайте и устанавливайте батареи с двукратным запасом – точно не ошибетесь.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

При проектировании нового дома или замене старой обогревательной системы требуется знать необходимое число батарей для каждой комнаты. Замеры «на глазок» являются малоэффективными. Необходим точный расчет количества радиаторов отопления на площадь, в противном случае в помещении будет либо очень холодно, если источников тепла недостаточно, либо, наоборот, слишком жарко при их избытке, что приведет к нежелательному регулярному перерасходу ресурсов.

Для расчета количества радиаторов на площадь применяют разные методики, суть которых сводится к одному - определить теплопотери помещения при разной уличной температуре и рассчитать необходимое количество батарей, чтобы компенсировать теплопотери.

Классическая методика

На сегодняшний день методов расчета достаточно много. Элементарные схемы - по площади, высоте потолков и региону дают лишь приблизительные результаты. Более точные, где учитываются все характеристики помещения (расположение, наличие балкона, качество дверей и окон и т.д.) и используются специальные коэффициенты, дают действительно оптимальный результат, когда в помещении всегда будет комфортная для человека температура.

В большинстве случаев строители или владельцы жилья перед ремонтом используют популярный метод расчета радиатора отопления по площади. Он актуален для помещений, имеющих высоту потолков около 2,5 метра. Эта минимальная санитарная норма действует еще с советских времен, поэтому основная масса многоквартирных домов ориентировалась на данное значение.

Стоит учесть, что перед тем, как рассчитать алюминиевые радиаторы отопления на площадь или чугунные, в этом методе не берутся ко вниманию многие поправочные коэффициенты, касающиеся индивидуальных особенностей помещения (толщина стен, застекленность и т.д.).

Расчет батареи отопления по площади выполняется исходя из константы, которая определяет, что для обогрева 1 м 2 в комнате требуется 100 Вт тепловой энергии.

Пример для комнаты в 20 кв.м:

20 м 2 х 100 Вт = 2000 Вт

Расчетная тепловая необходимая мощность для такого помещения составляет около 2000 Вт.

Каждая батарея состоит из нескольких обособленных секций, собираемых при монтаже в единый модуль. Подбор радиатора по площади помещения осуществляется исходя из его выходных характеристик, заданных производителем. Подобные данные указываются в паспорте, идущем вместе с радиатором. Перед тем, как рассчитать количество секций радиатора отопления, желательно узнать эти цифры. Вся эта информация есть в техническом паспорте, также ее можно узнать у консультанта при покупке или в интернете на сайте производителя.

Например, когда в инструкции приведено значение для одной секции в 180 Вт, то чтобы выяснить общее количество секций, понадобится суммарную требуемую мощность поделить на выдаваемое значение отдельной секции:

2000 Вт: 180 Вт = 11,11 штук

Значение, которое даст этот расчёт радиаторов отопления необходимо правильно округлить. Делать это нужно всегда в бо́льшую сторону, чтобы в полной мере обеспечить теплом интерьер. То есть, на указанном выше примере будет установлено 12 батарей.

Данная методика является актуальной для многоквартирных домов, где температура теплоносителя составляет около 700С. Также можно пользоваться еще одним упрощенным методом. По следующему расчету батарей отопления на площадь константой является значение в 1,8 м 2 . Его должна обогревать одна условная секция средних габаритов.

Для помещения в 22 кв.м получится расчет:

Однако, этот приблизительный расчёт радиаторов отопления не допускается при монтаже модулей, имеющих повышенную теплоотдачу на уровне 150-200 Вт от каждой секции.

Обогревать необходимо весь объем воздуха, поэтому рациональнее определять нужное количество радиаторов по объему.

Применение поправочных коэффициентов

Во время предварительного более строгого расчета батарей по площади понадобится делать поправку на индивидуальные особенности, связанные со зданием, системой отопления, самими секциями и т.п.

В большинстве случаев понизить погрешность удается, зная следующую информацию:

• вода, используемая в качестве теплоносителя, обладает меньшей теплопроводностью, чем нагретый пар;
• для угловой комнаты необходимо поднять количество радиаторов на 15-20 %, в зависимости от ее степени и качества утепления;
• для комнат с потолками выше 3 метров проводят расчёт радиатора отопления не по площади, а по кубатуре помещения;
• большее количество окон даст менее теплые начальные условия, в комнате желательно поделить секции для установки под каждым окном;
• у разного материала радиаторов различная степень теплопроводности;
• для более холодной климатической зоны необходимо делать увеличенный поправочный коэффициент;
• старые деревянные рамы обладают худшими показателями теплопроводности, чем новее стеклопакеты;
• при движении теплоносителя сверху вниз заметно повышение мощности до 20%

Приблизительные теплопотери

• используемая вентиляция предполагает повышенную мощность.

Почему батареи всегда ставят под окно

Любой радиатор, независимо от типа, конструкции и материала, основан на конвекции теплого воздуха. Нагреваясь, воздух поднимается вверх, на его место «приходит» холодный, который также нагревается, поднимается и снова новая порция холодного воздуха. Подобная постоянная циркуляция и обеспечивает равномерный прогрев всей площади помещения при условии правильного расчета количества источников тепла.

Окно в любом помещении - мост холода, который за счет конструкции и большой теплоотдающей поверхности, пропускает больше холодного воздуха, чем стены и даже входная дверь. Установленный под окном источник тепла успевает прогреть поступающий от окна холодный воздух и в помещение он попадает уже теплым. Если нагревательные элементы не ставить под окно, а в любом другом месте помещения, идущий от окна холодный поток будет циркулировать по помещению. И даже самого мощного радиатора не хватит на то, чтобы незаметно нейтрализовать холод.

ВИДЕО: С какими можно столкнуться ошибками при расчете

Вычисление, базирующееся на объеме комнаты

Предлагаемый расчёт радиатора отопления по объему по своей сути похож на расчёт секций радиаторов по площади помещения. Однако, здесь базовым значением является не площадь, а кубатура помещения. Предварительно необходимо получить значение объема помещения. Отечественные нормы СНИП предполагают для обогрева 1 м 3 помещения 41 Вт тепла. Чтобы найти объем, необходимо перемножить высоту, длину и ширину комнаты.

Для примера берем площадь комнаты в 22 кв.м с потолками в 3 м высоты. Получим необходимый объем:

С полученным значением делаем расчет радиаторов отопления. Суммарная мощность должна быть поделена на выдаваемое паспортное значение одной секцией:

2706 Вт: 180 Вт = 15 штук

Каждая компания-изготовитель вносит в инструкцию по применению часто слегка завышенные значения, предполагая, что отопление в большинстве случаев работает с максимальной температурой теплоносителя.

Если в паспорте указан интервал мощностных значений, то в расчет количества радиаторов отопления берется меньшее из них, чтобы получить более точные выходные значения.

Подробные вычисления

Добросовестные строители или владельцы жилья могут в формуле по расчету числа радиаторов отопления использовать большое число поправочных коэффициентов. С их помощью удастся подойти индивидуально к процессу вычисления в каждом случае, что обеспечит комфорт в помещении без расходования лишних калорий тепла впустую.

Формула имеет следующий вид:

P=100 (Вт) x S (м 2) x p1 x p2 x p3 x p4 x p5 x p6 x p7

• p1 - поправка на наличие стеклопакетов (тройной - 0,85, удвоенный 1, без него 1,27);
• p2 - степень теплоизоляции (новая - 0,85, стандарт в 3 кирпича - 1,0 , слабая - 1,27);
• p3 - соотношение оконных площадей к полу (0,1 - 0,8, 0,2 - 0,9 , 0,3 - 1,1 , 0,4 - 1,2);
• p4 - значение пиковых отрицательных температур (от- 11 0 С - 0,7,от - 16 0 С - 0,9, от-21 0 С - 1,1 , от - 25 0 С - 1,3)
• p5 - поправка, учитывающая количество наружных стен в помещении (1 - 1,1, 2 - 1,2, 3 - 1,3, 4 - 1,4);
• p6 - разновидность интерьера, находящегося выше пололка (отапливаемая комната - 0,8, теплая чердачная комната - 0,9, холодная чердачная комната - 1,0);
• p7 - вертикальное значение от пола до потолка (2,50 - 1, 3,0 - 1,05, 3,5 - 1,1, 4,5 - 1,2).

Несложно приблизительно рассчитать, сколько понадобится в комнате источников тепла. А вот определить это точно, установив все мосты холода и правильно учитывая коэффициенты - это уже задача со многими неизвестными. Мы рассказали вам, как правильно это делать, теперь осталось дело за малым - вместо примерных показателей ввести свои и рассчитать.

ВИДЕО: Расчет количества радиаторов отопления на площадь по отдельным разновидностям
