Медная система отопления. Отопления трубы медные

Среди различных материалов, применяемых для монтажа водяных отопительных систем, особый интерес представляют трубы, изготовленные из меди. По техническим характеристикам с ними могут сравниться лишь трубы из нержавеющей стали, да и те проигрывают по теплопроводности. Задача данной статьи – определить все плюсы и минусы трубопроводов из меди, а также рассмотреть все способы, с помощью которых монтируются медные трубы для отопления.

Преимущества и недостатки

Надо сказать, что системы, собранные из медных труб, наиболее близки к идеалу, поскольку они имеют многочисленные достоинства при минимуме недостатков:

коррозионная стойкость и долговечность;
способность выдерживать высокие температуры. Медь долговременно выдержит температуру среды до 300 ºС, хотя максимальная температура в централизованных системах теплоснабжения не превышает 115 ºС, а когда имеется в виду отопление частного дома, и того меньше, – 95 ºС;
стойкость к перепадам давления и гидроударам. В соответствии с ГОСТ Р 52318–2005 тянутая медная труба разрушается при кратковременном давлении не менее 220 МПа. Стандартные изделия рассчитаны на рабочее давление 25 МПа (250 Бар). Подобные технические характеристики медных труб позволяют использовать их в любых системах отопления;
малый вес по сравнению со стальными трубами;
высокая теплопроводность. Неизолированный медный трубопровод, проходящий через помещение, является одновременно отопительным прибором, это нужно учитывать при подборе радиаторов и принимать количество секций меньшим;
добротный и примечательный внешний вид;
пластичность. Благодаря этому свойству материала медные трубы и фитинги могут выдержать несколько циклов размораживания.

Немного о недостатках. За высокое качество и надежность систем из меди приходится платить немалые деньги, но они того стоят, поскольку прослужат столько же, сколько стоит сам дом. Данный материал пригоден не только для разводки радиаторного отопления и теплых полов, обвязка котла медными трубами также считается одной из самых долговечных.

Монтаж медных труб

Сборка схемы обогрева или обвязки котла из медных труб производится из прямых участков и соединительных деталей – фитингов. Последние бывают латунными или медными, в зависимости от способа соединения. А способы эти бывают такими:

пайка медных труб;
обжимное разъемное соединение;
обжимное прессовое соединение.

В свою очередь, спаивание стыков может выполняться двумя методами: мягким и твердым припоем. Но, вне зависимости от выбранного способа, сначала требуется надо произвести подготовку. Она заключается в измерении участка требуемой длины, отрезку самой трубы и зачистку стыка перед совмещением. Резать материал рекомендуется специальным ручным или механическим труборезом, он позволяет соблюдать четкий угол 90º и оставляет минимальную заусеницу, а от этого зависит качественный монтаж отопления из медных труб.

Зачистка стыка осуществляется наждачной бумагой с целью убрать с поверхности тонкую пленку из оксида меди. Наилучший вариант – использовать вместо наждачной бумаги мягкие губки, содержащие абразив. Перед зачисткой нужно удалить заусеницу, сняв небольшую фаску с внутренней поверхности. Для этого можно воспользоваться специальным приспособлением либо обычным сапожным ножом треугольной формы. Когда планируется осуществлять монтаж медных труб способом пайки, то зачистить от окиси нужно и фитинг.

Как паять медные трубы

Для спаивания самым популярным способом – с помощью мягкого припоя – для работы потребуется газовая горелка либо паяльник, а также кисть и флюс. На зачищенный стык снаружи кистью наносится слой флюса, при этом длина участка должна соответствовать глубине погружения трубы в фитинг. Рекомендуется ее замерить заранее и поставить метку маркером. Как и медные трубы для системы отопления, флюсом покрывается внутренняя поверхность фитинга, после чего производится стыковка деталей вручную.

Следующий шаг – прогрев сопряжения газовой горелкой либо электропаяльником. Тут важно попасть в точку, чтобы не было перегрева или недогрева, неопытному монтажнику потребуется предварительная тренировка. Узнать, когда достигнута достаточная температура, довольно просто.

Надо в процессе работы прикладывать проволочку припоя к поверхности трубы и в тот момент, когда она начнет плавиться, начать наносить припой на стык, отведя горелку немного дальше. Как правильно спаивается система отопления с медными трубами, показано на видео:

Разъемные и прессовые сопряжения

Чтобы выполнить прессовое соединение, нужен специализированный инструмент – обжимные клещи. Они бывают как ручными, так и электрическими. После зачистки трубы и фитинга они совмещаются, снаружи на стык накладываются клещи и выполняется обжатие. Соединение считается неразъемным и достаточно надежным.

Разъемное сопряжение делается по примеру металлопластиковых труб, поскольку принцип совмещения латунного фитинга с трубой точно такой же. Соответственно, стоимость соединителя в несколько раз выше, чем фитинга для пайки. Зато для монтажа понадобятся лишь 2 гаечных ключа. Подробности выполнения работы представлены на видео:

Заключение

Вы точно не ошибетесь, если примете решение вложить средства в отопление из медных труб. В результате вы получите долговечные трубопроводы с большим запасом прочности. Более того: подобные системы выглядят очень эстетично и привлекательно в любом интерьере.

Ещё до проектирования водяного отопления, застройщик должен решить, из какого материала трубы будут использоваться. На постсоветском пространстве предпочтение, как правило, отдаётся полимерам (полипропилен, сшитый полиэтилен), чуть реже используют металлопластик, изредка – нержавейку и обычную сталь. Медные трубы для отопления стоят немного особняком. Они очень популярны за рубежом, но у нас применяются редко, при этом никто не спорит, что по техническим характеристикам медь – один из лучших вариантов.

Характеристики отопительных систем из меди

Достоинства и недостатки медных труб

Медные трубопроводы нельзя назвать инновационными, они давно применяются для разводки водяных систем. Многолетний положительный опыт использования доказывает, что трубы из меди подходят для любых условий и в большинстве случаев показывают лучшее соотношение «надёжность/практичность». Эксплуатационные и потребительские преимущества отопления из медных труб в первую очередь объясняются уникальными свойствами меди, как технологичного цветного металла:

Наружная разводка медного отопления хорошо смотрится на фоне деревянных стен

Несколько недостатков всё-таки есть:

Стоимость медных труб для отопления самая высокая среди прочих вариантов.
Техника сборки отопления сложнее, чем, например, пайка полипропилена.
Из-за высокой теплопроводности медную трубу рекомендуют прокладывать в изоляционных рукавах, чтобы доставить тепло к отопительным приборам с наименьшими потерями.

Обратите внимание! Довольно часто медные трубы используют только для обвязки котлов, где температура подачи самая большая, а затем через резьбовые фитинги переходят на более доступные материалы, например, делают разводку из армированного полипропилена.

Типы медных труб

Когда речь заходит об отоплении из меди, необходимо понимать, что есть несколько видов труб, которые существенно отличаются своими потребительскими свойствами и техническими характеристиками. В основе общепринятой классификации лежит целый ряд критериев.

По состоянию материала:

Необожжённая (жёсткая) труба. Выпускается в виде прямых отрезков длиной до 6 метров. Обладает высокой прочностью, но небольшим коэффициентом удлинения до разрыва (не более 15 процентов).
Отожжённая (мягкая, пластичная) труба получается путём «отпуска» заготовок при температуре около 600-700 градусов. При потере прочности примерно на 30% показатели удлинения при разрыве увеличиваются до 60 процентов.

Отожжённая труба выпускается в бухтах длиной 25 и 50 метров, при помощи специальных приспособлений может изгибаться, например, для изготовления тёплого пола

По составу материала:

Чистая медь.
Сплавы с содержанием цинка или олова.

Обратите внимание! Химический состав медных труб стандартизирован (ГОСТ 859, ГОСТ 15527), существует классификация по «маркам» (М1, М2p, М3 и т.д.).

По способу изготовления:

Тянутая (холоднодеформированная) труба,
Прессованная.

По наличию шва:

Цельнотянутые трубы (не имеют шва).
Из сварной заготовки.

По толщине стенок:

Тонкостенные. Имеют стенки толщиной от 0,15 до 0,7 мм. Для отопления они используются редко.
Толстостенные. Их стенки имеют толщину от 0,7 мм до 1 сантиметра. В отопительных системах чаще всего применяют изделия с показателями 1-2 мм. Чем толще стенка, тем большее давление может выдержать труба.

По наличию/отсутствию защиты:

Без изоляции.
Трубы в жёстком пластиковом кожухе (полиэтилен, ПВХ), который защищает коммуникации от механических повреждений. Также выпускаются медные трубы в оболочке из вспененного полиэтилена, который препятствует неконтролируемым потерям тепла.

Разновидности медных труб с изоляционными оболочками

Видео: обзор медных труб

Монтаж медных трубопроводов

Если рассматривать технологии монтажа, можно смело сказать, что трубы из меди являются по-настоящему универсальными. В большинстве случаев, используя одну и ту же трубу, можно выбрать один из несколько способов соединения и даже применять фитинги от сторонних производителей. В зависимости от поставленных задач можно выполнить:

сварку;
механическую сборку (прессование, компрессионное соединение, зажим самофиксирующимися фитингами);
пайку (твёрдым или мягким припоем).

Сваривают обычно трубы диаметром от 100 мм с толщиной стенки более 1,5 мм. Механическая сборка имеет некоторые ограничения: не подходит для участков, которые находятся в монолитах, или скрыты в строительных конструкциях, такие фитинги сравнительно дорого стоят. В бытовых отопительных системах чаще всего используется низкотемпературная пайка мягким припоем, для которой нужны специальные капиллярные фитинги (материал желательно той же марки, что и труба).

Один из вариантов механической сборки. Для фиксации соединения используются пресс-клещи.

Обратите внимание! Применение твёрдого припоя предполагает прогрев металла до 6000 и более, поэтому медь в зоне соединения «отжигается». Высокотемпературная капиллярная пайка актуальна для труб диаметром от 22 мм, например, если нужно получить сверхпрочную фиксацию, или, допустим, если теплоноситель во время эксплуатации будет прогреваться свыше 170 градусов.

Подготовка к капиллярной пайке

Специальным инструментом отрезается труба необходимого размера.
Снаружи с торца заготовки снимается фаска, что ещё больше снижает гидравлическое сопротивление в зоне соединения.
Абразивной губкой, которая не содержит металлических волокон, на внешней поверхности трубы и внутри фитинга зачищается оксидная плёнка.
По всей площади контакта кистью наносится и распределяется флюс-паста (для твёрдого припоя флюс использовать не обязательно).
Фитинг надевается на патрубок до упора (лучше с небольшим прокручиванием).
С поверхности ветошью удаляется флюс.

Низкотемпературная пайка медной трубы

Зону соединения прогревают до начала плавления флюса. Сопло горелки нужно равномерно перемещать вокруг горловины.
Присадочная проволока (припой) плавно проводится по краю стыка. Если труба расположена горизонтально, то начиная снизу.
Припой начнёт плавиться и «смачивать» поверхности, благодаря капиллярному эффекту он затечёт в полости между стенками соединяемых деталей.
Собранный узел должен охладиться естественным образом, без использования воды.

При качественной пайке припой полностью заполняет зазор, получается чистый аккуратный стык.

Как видим, солидные капитальные вложения на отопление из медных труб не будут напрасны. Домовладельцы, которые имеют возможность и желание использовать медные трубы, получают надёжную и долговечную разводку с лучшими рабочими характеристиками. Вот почему среди профессионалов так много поклонников этой технологии.

Видео: особенности работы с медными трубами

teploguru.ru

Медные трубы для отопления, отзывы и особенности монтажа

Медь – это очень надёжный материал, обладающий свойством проводить электрический ток и тепло. В некислотной среде медь не подвергается коррозии, что является важным качеством для системы отопления. Даже при тонких стенках медные трубы для отопления обладают большим сроком эксплуатации и очень долговечны. Ни давление, ни температура жидкости, ни перепады температуры не оказывают влияние на состояние труб.

Медные трубы для отопления

Важно, что монтаж отопления из медных труб можно выполнять даже в сильные морозы, так как они не реагируют на температуру, что делает их использование очень предпочтительным там, где сильные морозы и холода довольно долго, например, в северной части страны.

Но у них есть минус – это цена, она достаточно высока и не всем по карману, хотя если подсчитать убытки при разрыве трубы или ином происшествии, то цена на медные трубы покажется вполне оправданной, так как с ней такого не случится. Учитывая все растраты при поломке, а также замену трубы, которая пришла в негодность от разрыва, медные трубы не доставляют таких проблем, они очень устойчивы к холодам и перепадам давления, что очень подходит для наших условий проживания.

Медные трубы для отопления выдерживают температуру до 300С, что выгодно отличает их от труб из иных материалов и делает их максимально подходящими для регионов, где очень низкие температуры зимой. Благодаря такой неприхотливости есть возможность прогреть помещение достаточно хорошо, без перепадов температуры в дальних местах.

Медные трубы отопления могут выглядеть эстетично

Трубы из меди отлично выдерживают перепады давления, от 200 до 400 атмосфер.
Медь не боится замораживания.
При использовании в водоснабжении такие трубы благодаря своим бактериостатичным свойствам противостоят инфильтрации загрязнений в сетях городского отопления. Они обладают способностью сдерживать развитие в воде болезнетворных микробов, в связи с этим бактерии на поверхности медных труб не уживаются.
Сантехническая медь не подвергается воздействию хлора, что очень благоприятно для использования её как металла для изготовления сантехники.
Если использовать медные трубы в полимерной оболочке, то это будет надёжная защита от блуждающих токов.
Медная трубка для отопления устойчива к ультрафиолетовым лучам и экологически чиста.
Простота в монтаже, что позволяет его выполнять даже неопытному специалисту, например, в частном секторе, на дачах.

Монтаж медных труб отопления

Широкий ассортимент труб, благодаря которому можно выбрать те модели, которые оптимально подходят как для системы отопления дома, так и для кошелька его владельца.
Срок службы медных труб, при соблюдении всех условий эксплуатации и с учётом всех технических характеристик, составляет около 50 лет, как показывают отзывы. Согласитесь, это неплохо, поэтому не стоит экономить на их покупке, в любом случае, это выгодно, кроме того, после использования медь можно сдать и получить за это деньги, это тоже дополнительный плюс. А почему бы и нет?

Как и любой металл, медь имеет и свои минусы:

При монолитном монтаже в стены применение данных изделий невозможно без защитной оболочки и теплоизоляции.
Может возникнуть наружная коррозия, которая проест металл насквозь.
Есть вероятность развития абразивного износа, который вполне возможен ещё до того срока годности, который заявлен на изделии.
Блуждающие токи оказывают пагубное воздействие на медные трубы.
При использовании сантехнических изделий из меди, вместе с алюминиевыми, со временем появляется электрохимическая коррозия.
Высокая цена, которая не всем по карману.

Электрохимическая коррозия в местах соединений медных и алюминиевых труб

Несмотря на минусы и дороговизну, медь является универсальным и наиболее подходящим материалом для передачи теплоносителя. Если вы хотите, чтобы система отопления в доме была высокоэффективна и надёжна, то выбирать надо, без сомнения, именно трубы из меди. Они являются прекрасной альтернативой стальным трубам отопления и пластмассовым.

Одна из особенностей медных труб – это сложная совместимость с другими материалами, используемыми в системе отопления, такими как: сталь, алюминий, пластик.

Поэтому при монтаже, особенно если он производится самостоятельно, нужно всё просчитать, чтобы не возникло проблем в будущем.

Ещё к дополнительным плюсам можно отнести то, что сварка на трубах прочнее самих труб, а значит, нет необходимости волноваться о состоянии сварочного шва.

Подведем итог

Трубы из меди довольно долговечны и надёжны, их можно монтировать даже тем, кто делает это в первый раз, к примеру, если это касается частного строения, конечно. Несмотря на дороговизну и имеющиеся незначительные минусы, плюсов всё равно больше, а главное, такие трубы окупают себя своей надёжностью, длительной эксплуатацией. Получается, что цена, кажущаяся сейчас высокой, на самом деле, вполне приемлема.

otoplenie-doma.org

Медные трубы для отопления

Преимущества и недостатки
Монтаж медных труб
Как паять медные трубы
Заключение

Преимущества и недостатки

коррозионная стойкость и долговечность;
способность выдерживать высокие температуры. Медь долговременно выдержит температуру среды до 300 ºС, хотя максимальная температура в централизованных системах теплоснабжения не превышает 115 ºС, а когда имеется в виду отопление частного дома, и того меньше, – 95 ºС;
стойкость к перепадам давления и гидроударам. В соответствии с ГОСТ Р 52318–2005 тянутая медная труба разрушается при кратковременном давлении не менее 220 МПа. Стандартные изделия рассчитаны на рабочее давление 25 МПа (250 Бар). Подобные технические характеристики медных труб позволяют использовать их в любых системах отопления;
малый вес по сравнению со стальными трубами;
высокая теплопроводность. Неизолированный медный трубопровод, проходящий через помещение, является одновременно отопительным прибором, это нужно учитывать при подборе радиаторов и принимать количество секций меньшим;
добротный и примечательный внешний вид;
пластичность. Благодаря этому свойству материала медные трубы и фитинги могут выдержать несколько циклов размораживания.

Монтаж медных труб

пайка медных труб;
обжимное разъемное соединение;
обжимное прессовое соединение.

Как паять медные трубы

Разъемные и прессовые сопряжения

Заключение

cotlix.com

Как выбрать медные трубы для отопления

Рост цен на энергоносители вынуждает людей искать такие материалы, которые обладают хорошими теплосберегающими качествами. Только их применение позволит сэкономить на отоплении и поможет создать комфортный микроклимат в помещении.

Но какие же трубы выбрать для системы отопления? Сегодня эти элементы представлены в широком ассортименте.

Среди них есть пластиковые, металлические, чугунные. И каждый материал имеет свои достоинства и недостатки, но тогда почему все большее число потребителей выбирают медные трубы для отопления? Чтобы ответить на этот вопрос разберемся в особенностях материала и изделий, выполненных из него.

Где допускается применение

Медь – один из самых надежных и практичных материалов. Ранее она не находила широкого применения при изготовлении труб только лишь потому, что имела более высокую стоимость. Однако развитие технологий постепенно привело к завоеванию этим материалом своей ниши на рынке. И сегодня трубы медные сантехнические используются довольно широко.

Благодаря отличным эксплуатационным характеристикам материала они применяются в:

Отопительных системах радиаторных и панельных;
Водоснабжении;
Канализации.

Кроме бытового назначения они прекрасно зарекомендовали себя при прокладке топливопроводов и газовых магистралей.

Особенности медных труб и их эксплуатационные характеристики

Почему сегодня, несмотря на наличие современных материалов, медь все также остается востребованной в различных сферах промышленности? Возможно ответ на этот вопрос кроется в ее замечательных свойствах. Дело в том, что толстостенные медные трубы получаются практически непроницаемыми для различных агрессивных сред, таких, как:

Вирусы и бактерии;
Жиры и масла;
Гербициды и инсектициды.

Вот и получается, что применение их для организации водопровода позволит получать чистую воду и гарантирует отсутствие в ней любых примесей. Еще одно прекрасное качество этого материала – это невосприимчивость к хлору, который содержится в воде, поступающей из центральной магистрали. Трубы медные сантехнические не только не будут разрушаться при взаимодействии с этим материалом, но еще и наоборот станут более прочными. И все благодаря тому, что при взаимодействии этих двух веществ образуется прочный защитный слой на внутренних стенках водопровода.

Смотрим видео, специфика прменения:

Также использование труб сантехнических для подачи воды в дом объясняется и неподверженностью последних к нарастанию различного рода отложений и возможность выдерживать температурные перепады. Для таких изделий диапазон температур находится в пределах от минус 200 до плюс 250°C.

Если говорить о монтажных работах, то и здесь медные трубы для систем отопления значительно превосходят любые другие. Они обладают высокой пластичностью и устойчивы к УФ-излучению. Кроме того, незначительный коэффициент шероховатости дает возможность выбирать изделия с меньшим диаметром, значит, и с более низкой стоимостью.

Достоинства и недостатки

В чем причина популярности этого изделия при организации обогревательных систем? Первое и неоспоримое преимущество – это неподверженность меди коррозии. Если трубопровод будет выполнен правильно, то его не повредит даже очень высокая температура теплоносителя. Труба медная хромированная обладают высокой упругостью и прекрасно выдерживают любые нагрузки.

Смотрим видео, все плюсы и минусы, стальные или медные:

Кроме того, изделия этой товарной группы могут применяться как в радиаторных, так и системах панельного отопления. Причем использование медного трубопровода в качестве теплого пола позволяет избежать взаимного перемещения элементов и их трения, значит, получится избежать их преждевременного износа.

Допускается применение изделий из этого материала при организации систем отопления, работающих на солнечной энергии. Но при их монтаже допускается только пайка твердыми припоями. Это позволяет обеспечивать надежность и герметичность соединений при высоких рабочих нагрузках.

Специфика выбора труб и комплектующих к ним

В вопросе организации системы отопления в частном доме нет мелочей. Здесь важно все от выбора и приобретения труб и соединительных деталей, до их правильного монтажа. Говоря об элементах системы важно учитывать их полное соответствие. Например, применяя медные изделия придется организовать защиту алюминиевых радиаторов от прямого контакта с ними. Поскольку эти два металла взаимодействуя в агрессивной среде приводят к значительному газообразованию, что чревато разрывом радиаторов.

Важно, что монтаж отопления из медных труб можно выполнять даже в сильные морозы, так как они не реагируют на температуру, что делает их использование очень предпочтительным там, где сильные морозы и холода довольно долго, например, в северной части страны.

Преимущества медных труб

Медные трубы для отопления выдерживают температуру до 300С, что выгодно отличает их от труб из иных материалов и делает их максимально подходящими для регионов, где очень низкие температуры зимой. Благодаря такой неприхотливости есть возможность прогреть помещение достаточно хорошо, без перепадов температуры в дальних местах.

Трубы из меди отлично выдерживают перепады давления, от 200 до 400 атмосфер.
Медь не боится замораживания.
При использовании в водоснабжении такие трубы благодаря своим бактериостатичным свойствам противостоят инфильтрации загрязнений в сетях городского отопления. Они обладают способностью сдерживать развитие в воде болезнетворных микробов, в связи с этим бактерии на поверхности медных труб не уживаются.
Сантехническая медь не подвергается воздействию хлора, что очень благоприятно для использования её как металла для изготовления сантехники.
Если использовать медные трубы в полимерной оболочке, то это будет надёжная защита от блуждающих токов.
Медная трубка для отопления устойчива к ультрафиолетовым лучам и экологически чиста.
Простота в монтаже, что позволяет его выполнять даже неопытному специалисту, например, в частном секторе, на дачах.

Широкий ассортимент труб, благодаря которому можно выбрать те модели, которые оптимально подходят как для системы отопления дома, так и для кошелька его владельца.
Срок службы медных труб, при соблюдении всех условий эксплуатации и с учётом всех технических характеристик, составляет около 50 лет, как показывают отзывы. Согласитесь, это неплохо, поэтому не стоит экономить на их покупке, в любом случае, это выгодно, кроме того, после использования медь можно сдать и получить за это деньги, это тоже дополнительный плюс. А почему бы и нет?

Недостатки медных труб для системы отопления

Как и любой металл, медь имеет и свои минусы:

При монолитном монтаже в стены применение данных изделий невозможно без защитной оболочки и теплоизоляции.
Может возникнуть наружная коррозия, которая проест металл насквозь.
Есть вероятность развития абразивного износа, который вполне возможен ещё до того срока годности, который заявлен на изделии.
Блуждающие токи оказывают пагубное воздействие на медные трубы.
При использовании сантехнических изделий из меди, вместе с алюминиевыми, со временем появляется электрохимическая коррозия.
Высокая цена, которая не всем по карману.

Одна из особенностей медных труб – это сложная совместимость с другими материалами, используемыми в системе отопления, такими как: сталь, алюминий, пластик.

Подведем итог

Разводка системы отопления при помощи медных труб – не самое дешевое решение, но, при правильной планировке, долговечное и надежное: срок годности материала — 80-100 лет, но как поведут себя соединительные элементы, места пайки и другие составляющие системы – это вопрос.

Достоинства и недостатки медных труб в системах отопления

Трубопроводы из этого металла имеют долгую историю: им уже более 5тыс. лет. Изменились технологии, но положительные качества их остаются прежними:

Достаточно приличный список плюсов. Но недостатки тоже есть и достаточно серьезные:

Есть еще несколько свойств, которые в зависимости от точки зрения или условий эксплуатации можно отнести и к плюсам и к минусам:

Первое – высокая теплопроводность. Если медные трубы отопления прокладываются открыто – они излучают достаточно большое количество тепла. Потому радиаторов может потребоваться меньше. Это плюс. При закрытой прокладке в стене или полу требуется тщательная теплоизоляция, чтобы теплоноситель через трубу не передал все тепло стене (особенно это возможно при прокладке в стенах, выходящих на улицу). Это минус.
Мягкость и пластичность. С одной стороны это хорошо – трубы при помощи специального устройства можно гнуть в достаточно больших пределах, что ведет к меньшему количеству соединений и фитингов. Это хорошо. Но мягкость материала веет к тому, что фиксировать их нужно через небольшой промежуток, а в некоторых случаях делать специальные короба: при высокой температуре теплоносителя медь может размягчиться и потерять форму. Это плохо. Не самый приятный момент состоит и в том, что при ударе медные трубы деформируются, следовательно ухудшается циркуляция теплоносителя. В результате при небрежном отношении и множественных искривлениях эффективность системы может очень снизится. Тоже нехорошо.

Большинство проблем, которые могут возникнуть при эксплуатации водопроводов, связаны с низким качеством продукции. И это не рекламные трюки, а результаты эксплуатации: правильно спроектированная система, состоящая из проверенных элементов, работает отлично. При наличии даже небольшого фрагмента из «левого» материала, начинаются проблемы. Пример: водопровод холодной воды и ГВС собран из меди, все материалы использованы качественные, фирменные, за исключением одного куска трубы (не хватило) в разводке ГВС, купленного с первого лотка на рынке. Результат – через полтора года эксплуатации появилась голубая пленка на сантехнике, к которой подведена горячая вода (там, где только холодная, изменений нет). Хозяевам пришлось менять всю гребенку ГВС из-за наличия активного процесса коррозии в «левом» участке трубы.

Чтобы ориентироваться в марках и купить медные трубы, которые подходят для отопления, необходимо знать виды производимых компонентов, их типы, область эксплуатации и маркировку.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Размеры . Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм. «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженны е. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Стоимость медных труб для отопления высока. Можем сравнить:

армированные диаметр 16мм — от 40 руб/м;
диаметр 16мм – от 47 руб/м;
неотожженные медные диаметр 10мм — от 280руб/м;
отожженные медные диаметр 18мм – от 400руб/м.

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Монтаж медных труб отопления

При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб , которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.

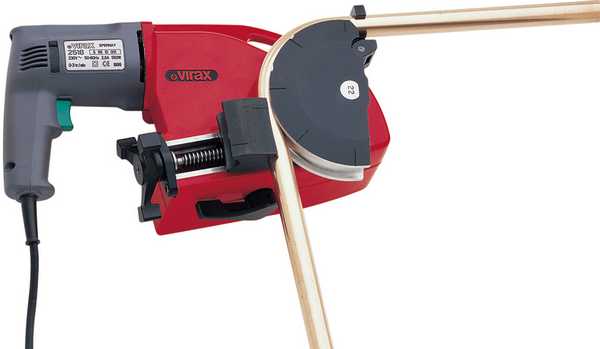

Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляция

Для установки обжимных фитингов не требуется никакого специального оборудования: труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать». Потому такие соединения нельзя замуровывать.

Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.

Более универсальным и надежным считается капиллярная пайка . Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.

Хорошо продемонстрирован процесс пайки медной трубы и такого же фитинга на этом видео, но тут предусматривается использование в водопроводной системе, а потому в качестве припоя использовано олово. Для отопления используют другие составы, имеющие температуру плавления не меньше 115 о С. В остальном процесс такой же.

Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.
