Природа, свежий воздух, запах и вкус шашлыка, поджаренного на углях, – непременные атрибуты праздничного или выходного дня для многих людей. Обычно для приготовления шашлыков на даче устраиваются импровизированные мангалы из подручных средств – старых кирпичей, камней и решеток. Есть и альтернатива - купить электрическую барбекюшницу или готовый мангал из металла на ножках. Но если сопоставить, сколько стоит такая барбекюшница, с эффектом от ее использования, то за эти средства лучше построить садовую печь барбекю своими руками. Как это правильно сделать, вам расскажет наша статья.

Проекты уличных печей

Любое строительство, в том числе и уличного барбекю из кирпича, надо начинать с подбора подходящего проекта. Надо понимать, сколько места вы можете отвести под его возведение и какие блюда планируете готовить во время отдыха на даче. Если ваше меню ограничивается шашлыками, а величина бюджета на устройство садового очага стремится к нулю, то при известной сноровке можно сделать своими руками вот такие простые шашлычницы:

Как видите, раствор здесь не нужен вовсе, а мангал строим на ровной площадке из любого подходящего кирпича. Потратиться придется лишь на приобретение решеток и толстого листа из несгораемого материала (на фото справа), желательно – минерита. При этом барбекюшница может иметь какие угодно размеры, лишь бы было комфортно готовить и над углями помещалось требуемое количество шампуров.

Примечание. В отличие от отопительных печей из кирпича, садовые очаги и мангалы не имеют какой-то канонической конструкции и размеров, даже приведенные в литературе кладочные чертежи можно спокойно изменять под себя. При этом важно не нарушить концепцию дымооборотов и отведения продуктов горения.

Если вы хотите сделать как лучше и основательно построить более эстетичную барбекюшницу, то за основу можете взять схему и порядовку, изображенную ниже. Для ее постройки придется самому отлить небольшую бетонную плиту, что послужит связующим звеном между опорами из кирпича и одновременно поверхностью для установки жаровни из металла.

Чтобы дым от барбекю не развеивался ветром во все стороны, сверху на опоры устанавливается дымосборник, сделанный своими руками из листового металла.

Раствор для кладки этой простой барбекюшницы используется обычный, цементно-песчаный с добавлением глины для эластичности. Кирпич – керамический любой марки, а нижнюю часть до плиты можно сложить и из белого силикатного. Высота и размеры мангала могут меняться в зависимости от ваших потребностей, а для его защиты от осадков рекомендуется установить навес из имеющихся в наличии материалов.

Тем владельцам земельных и дачных участков, у кого есть достаточно места и возможностей, стоит рассмотреть варианты создания целой зоны барбекю с печным комплексом и беседкой. Помимо шашлычницы комплекс может включать в себя следующие элементы:

• варочную плиту;
• гриль;
• коптильню;
• духовку;
• очаг с казаном для приготовления азиатских блюд.

Что из этого списка должно попасть в зону барбекю – решать вам, после чего придется подыскать подходящий проект. Благо нетрудно найти кладочные чертежи садовых комплексов с разными наборами, в том числе и угловых, в том же интернете. Далее, мы представим в качестве примеров пару проектов печей барбекю и расскажем, как их правильно построить. То же касается проектов беседок для размещения уличной печи, а за основу мы предлагаем взять следующий чертеж с барбекюшницей в виде камина:

Схема и порядовка уличного комплекса

Данная печь барбекю совмещена с варочной плитой, сюда же при желании может быть приспособлен гриль. Имеется и дровничок для складирования поленьев с целью предварительного просушивания. Арочный свод над топливником и конструкция дымохода делают эту печь во многом похожими на камин, только уличный. Итак, для строительства потребуется:

• кирпич красный печной (полнотелый) – 450 шт.;
• шамотный камень для кладки топливника – 200 шт.;
• керамический общестроительный кирпич – 180 шт.;
• глина огнеупорная – 40 кг;
• песок речной – 0.1 м3;
• цемент М400 – 8 мешков по 25 кг;
• дверца топочная 41 х 41 см, прочистная 14 х 14 см;
• вьюшка – 1 шт.;
• плита 71 х 41 см из чугуна;
• уголок стальной равнополочный 40 х 4 мм – 4 м.

Ниже представлены кладочные чертежи и порядовка многофункциональной печки барбекюшницы:

Проект уличной плиты с коптильней

Тем, кто любит самые разнообразные копчености, будет интересна данная конструкция садовой печи, где над варочной плитой в дымосборнике устроена небольшая коптильня. Для ее постройки нужны материалы попроще, так что в целом такая барбекюшница обойдется дешевле, чем предыдущая печь. Вот перечень материалов:

• кирпич общестроительный керамический – 430 шт.;
• плита чугунная на 2 конфорки 71 х 41 см;
• дверца топочная 28 х 28 см, прочистная 14 х 14 см (2 шт.); коптильни 49 х 25 см;
• задвижка 12 х 21 см;
• стальной уголок для обрамления плиты;
• металлические стержни для подвеса копченостей.

Преимущество данного сооружения – в отсутствии огнеупорной кладки, что значительно упрощает и удешевляет ее выполнение. Порядовка и чертежи уличного барбекю с коптильней для строительства своими руками показана на рисунке:

Как видно из схемы, колосниковая решетка и зольник здесь тоже отсутствует, а на месте зольной камеры предусматривается устройство пустоты, заполняемой речной галькой. Это позволяет накапливать и дольше сохранять тепло.

Барбекю из металла

Для домовладельца, обладающего навыками сварочного дела, проще самому изготовить переносную барбекюшницу из металла, чем класть ее из кирпича. Поэтому мы не могли обойти стороной этот весьма популярный вид мангалов. А ведь металл в хороших руках может принимать какие угодно формы, отсюда и появляются разные конструкции самодельных барбекю. Традиционную жаровню на ножках представлять нет смысла, а вот фото более оригинальных изделий точно заслуживают внимания:

Металлическое барбекю из газового баллона трудно назвать переносным из-за приличного веса. Зато у него есть крышка топливника, что позволяет сберечь тлеющие угли какое-то время до поджаривания следующей порции шашлыков. Также интересна конструкция барбекю с крышкой, изготовленного своими руками из обычной железной бочки:

Очень эстетично выглядит около дома ажурная конструкция шашлычницы с навесом из поликарбоната, чей чертеж изображен ниже:

Первым делом на площадке, предназначенной для барбекю, следует заложить фундамент, поскольку вес кирпичной печи довольно значителен. Есть 2 способа устройства фундамента: бутовый и в виде «плавающей» бетонной плиты. Для первого придется снять верхний слой просадочного грунта, с тем чтобы опереться на слой глины. Размеры котлована должны быть на 50 мм больше габаритов печи в каждую сторону.

Бутовый фундамент закладывается путем наполнения вырытого котлована камнем с проливкой всех полостей жидким раствором из 6 частей песка, 1 части цемента М400 и 1 части извести. Верхнюю площадку фундамента также выравнивают этим раствором, а после его застывания укладывают гидроизоляцию из 2 слоев рубероида. Для устройства «плавающей» плиты под постройку барбекю соблюдается такой пошаговый план:

• на площадке вырыть котлован размером на 200 мм больше печи в каждую сторону, глубина котлована – 300 мм;
• дно утрамбовать и насыпать 150 мм крупного щебня, который тоже надо уплотнить;
• выставить деревянную опалубку, выступающую над уровнем земли на 100 мм;
• связать арматурный каркас из стержней 10-12 мм с ячейкой 100 мм и опустить его в котлован, оперев на борта опалубки;
• сделать бетон из цемента, песка и щебня в таких пропорциях: 1: 3: 7 соответственно и залить фундамент;
• спустя неделю снять опалубку, а через 3 недели проложить 2 слоя рубероида и начинать строительство мангала.

Для кладки барбекюшницы лучше всего использовать глиняно-песчаный раствор 1: 1 с добавлением специального печного пластификатора и небольшого количества цемента (около 20%). Шамотные камни следует укладывать на шамотный же раствор, не допуская перевязки с лицевой керамической кладкой. Толщина шва должна выдерживаться в пределах 5 мм, остатки раствора удаляются мастерком.

Каждый ряд кирпичей сначала стоит уложить насухую, произвести при необходимости их теску или колку. После чего каждый кирпич замачивается в ведре с водой, а затем укладывается на место, где уже нанесен раствор. Легкое пристукивание вполне допустимо. По окончании каждого ряда уровнем проверяется горизонталь и отвесом – вертикаль. Дымообороты барбекюшницы протираются изнутри влажной тряпкой, чтобы на стенках не оставалось раствора.

Проемы для печной фурнитуры делаются с запасом на расширение металла до 5 мм, а для кладки арочных сводов уличного камина заранее подготавливаются шаблоны необходимой формы – кружала. Обычно их делают из дерева или фанеры, иногда – из гипсокартона. Когда барбекю полностью выложено, следует дать раствору застыть в течении около 2 суток (зависит от погоды), после чего аккуратно сделать первое протапливание. Подробнее о возведении мангала рассказано на видео:

Заключение

В действительности вариантов дачных барбекю существует бесчисленное множество и привести здесь хотя бы малую часть из них невозможно. Поэтому мы представили несколько примеров, позволяющих понять суть и сложность задачи для рядового обывателя. Простым в исполнении можно назвать только первый вариант без раствора, остальные потребуют от вас времени, терпения и скрупулезности в работе, иначе печка прослужит недолго.

Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке. Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе. Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Обратите внимание! В чертеже должны быть указаны размеры конструкции, необходимые для эффективного выполнения главных задач барбекю – приготовление овощей и мяса на углях.

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

1. Общая высота – не более 1,8 м.
2. Постамент – до 0,8–0,9 м.
3. Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
4. Внутренняя ширина печи не должна быть больше 0,5 м.

Обратите внимание! Компактные размеры жаровни помогут вам в процессе эксплуатации сохранить жар и сэкономить дрова.

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

• Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
• Шамотный кирпич для топки (количество также определяется соответственно проекту).
• Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
• Сухие смеси либо глина.
• Арматура.
• Цемент понадобится при заливке фундамента.
• Песок речной и гравий для приготовления раствора.
• Доски для опалубки.
• Металлический лист (размер зависит от параметров жаровни).
• Гидроизоляционный материал (например, рубероид или гудрон).

Инструментарий:

• Инструменты для накладки раствора.
• Резиновая киянка.
• Уровень/отвес.
• Болгарка с кругами для шлифовки.
• Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
• Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Обратите внимание! Вместо заливки фундамента в грунт можно вкопать железобетонную плиту.

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Раствор из глины подразделяется на 2 вида:

1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

• Вода.
• Речной или мелкий горный песок.
• Желательно жирная глина.
• Цемент.
• Соль.
• Строганная доска.
• Ведро 10 л и банка 1 л.
• Сито для просеивания с размером ячеек 1,5×1,5 мм.
• Сито с широкими ячейками 3×3 мм.
• Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание! На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

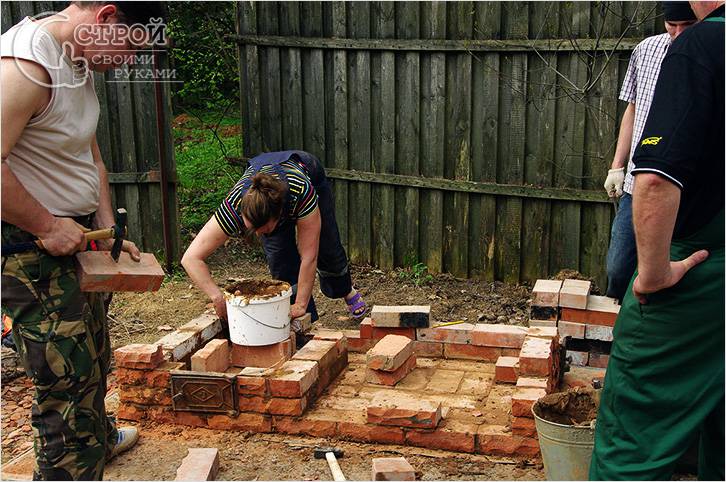

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Беседка с печью – конструкция очень удобная. Подобное сооружение хотели бы иметь на участке многие. Между тем построить его самостоятельно не особенно сложно. Важно на первом этапе правильно . Видов печей для беседки с точки зрения функционала существует несколько. В таких конструкциях можно , тушить мясо, коптить продукты или даже варить супы.

О достоинствах и недостатках всех этих разновидностей и поговорим далее. Также разберемся с технологией строительства печи мангала с коптильней для беседки.

Разновидности печей для беседок

Итак, ? Чаще всего внутри этих дачных сооружений устанавливаются , камины, казаны и мини русские печки.

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто совмещают с коптильней.

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

На заметку: Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной.

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие на самом деле очень удобны.

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

На заметку: Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо и коптильней, и казаном и т.д.

В большой беседке может быть установлен сборный печной комплекс

Возведение мангала с коптильней

• Строительство дровника.
• Сборка жаровни-коптильни.
• Возведение дымохода.

Важно: На первом этапе собирается собственно сам мангал. уже вокруг него.

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

Совет: Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Важно: Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

Когда-то уличные камины считались предметом роскоши и богатства, но сейчас это достаточно обычная вещь в любом загородном доме или на даче. Они функциональны и предназначены для комфортного пребывания и готовки пищи.

Для того, чтобы приобрести уличный камин не потребуется много усилий, к тому же можно попробовать сделать его своими руками. Достаточно только достать нужные чертежи и определится с деталями постройки.

Виды уличных каминов

Конечно, есть много вариантов уличного камина, который можно построить на своём земельном участке. Поэтому мы сейчас ознакомимся с некоторыми из них.

Русская печь

Она напоминает своим внешним видом обычную русскую печь, только располагается не в доме, а на улице за его пределами. Отличаться будет лишь тем, что имеет утеплённые боковые стенки, которые сокращают расход дров при готовке. Также печь хорошо сохраняет тепло, поэтому в ней можно готовить различные блюда, начиная от шашлыка, заканчивая домашним супчиком.

Печь-мангал

Это своего рода уменьшенная русская печь. Подходит для приготовления любых блюд. В ней есть возможность жарить, тушить, выпекать, томить и даже коптить. Важно, что для копчения потребуется оставить в топливнике несколько углей, подсыпав их сухими опилками. Неплохой вариант камина на улице для тех, кто любит готовить на огне.

Читайте также : место для костра на даче — делаем очаг своими руками.

Тандыр, или печь азиатская

Основным профилем этой печки является приготовления мяса. На таком камине можно зажарить большой шашлык, цельные тушки, домашнюю птицу и дичь. Дополнительно есть возможность копчения продуктов холодным и горячим способами. Единственное, для чего не годится тандыр – это приготовление кулинарной выпечки.

Коптильня

Отдельный вид мангалов и каминов, который предназначен конкретно для холодного и горячего копчения. Имеет две камеры, топливник и дымоход. Принцип работы довольно прост. Дрова горят в топливнике и дают дым, который поступает в камеру копчения и выходит через дымовую трубу. Это вариант горячего копчения. Для холодного нужно будет над топливником установить чугунную или стальную ёмкость, наполненную опилками.

Печь-барбекю

В основном предназначается для приготовления шашлыка, либо блюд, которые готовятся на гриле или решётке. В таком камине на улице можно быстро приготовить блюда из рыбы, курицы и мяса. Для равномерной прожарки нужно будет постоянно проворачивать мясо. Помните, что печь-барбекю не годится для готовки блюд восточной кухни.

Классический уличный камин

Он может быть выполнен с подставкой для шампуров, а также решёткой для барбекю. Отличный вариант приготовления, как мяса, так и блюд из рыбы. Между прочим, сложить такой камин на улице совсем не сложно, вполне можно сделать своими руками.

Важные моменты установки камина на улице

Для того, чтобы ваш уличный камин был безопасен для вас и ваших соседей, продумайте следующие пункты его установки:

Строительство уличного камина своими руками: пошаговая инструкция

В основном чаще всего устанавливают или строят обычный классический уличный камин. Для его строительства нам в первую очередь понадобится решить, где именно он будет расположен, а также найти схему строения.

Этапы работы

Первой и самой основной задачей будет сделать хорошую и прочную основу под наш объект. Это очень важно, ведь вся будущая конструкция будет держаться именно на ней.

Итак, приступаем к работе.

Основа конструкции

Кладка уличного камина

Вторым этапом после того, как мы сделали прочную основу, будет кладка кирпича. Тут главное придерживаться основных правил в строительстве.

На данном этапе стоит учесть тот фактор, что наша конструкция будет соприкасаться с огнём, соответственно должна выдерживать высокие температуры. Поэтому в раствор стоит добавить немного глины и шамотного порошка (примерно 10% от общей массы). Именно эти материалы дадут нужную жаропрочность, и наша печь не развалится. Кстати, в местах наиболее повышенной температуры рекомендуется использовать жаростойкий кирпич.

Ход работы

Дымоход для уличного камина

Практически финальным этапом будет установка дымохода на наш камин. Он нужен для того, чтобы выводить дым и обеспечивать циркуляцию воздуха.

Для уличных каминов лучше всего применять вариант модульного дымохода. Он простой в установке и обеспечит вывод отработанных газов.

Такую конструкцию можно купить, ведь она в свободной продаже. Она обладает нужной изоляцией, и установить сможет её даже человек без опыта, следуя инструкциям. Главное придерживаться таких принципов:

Отделочные работы

Ну вот, наша конструкция готова и осталось лишь предать ей красивый вид. Для отделочных работ камина на улице можно использовать плитку или штукатурку. Дополнительно украсить её рисунком или ещё какими-либо дизайнерскими элементами.

Как видим, вполне возможно самостоятельно построить камин на улице своими руками. Главное придерживаться неких правил в установке и строительстве. После завершения всех работ, вы сможете устраивать вкусные барбекю и шашлыки у себя дома.

Фото красивых уличных каминов, печей и барбекю

На дачном участке. В результате пикники и различные посиделки с друзьями станут намного приятней. К тому же такое сооружение прекрасно впишется в любой интерьер сада. Прежде чем приступить к работе, необходимо ознакомиться с пошаговой инструкцией, которая даст представление о том, как может быть сделана барбекюшница из кирпича своими руками.

Подготовительный этап

На начальном этапе важно сделать чертежи будущей конструкции. Преимущество грамотного чертежа состоит в том, что он не только позволит хозяину сделать работу правильно, но и предоставит возможность рассчитать количество строительных материалов.

Поскольку универсального чертежа по поводу того, как построить барбекюшницу нет, его можно нарисовать самому или воспользоваться схемами, расположенными в конце статьи.

Нюансы чертежа

• Высота гриля должна быть не менее 70 см. Этот параметр зависит от индивидуальных особенностей хозяина, который будет готовить на ней.
• Печь необходимо делать на 10 см ниже уровня гриля.
• Проектируя конструкцию, важно учитывать все мелочи, чтобы потом было удобно работать. Например, где можно будет расположить щипцы, угли.

Выбираем место

Для того чтобы барбекюшница из кирпича отлично гармонировала с интерьером участка и была пожаробезопасной, важно тщательно продумать место для ее строительства.

• На участке возле конструкции не должно быть сухих веток или старых деревьев, которые могут подвергнуться возгоранию.
• Печь нужно располагать вдали от хозяйственных построек.
• Немаловажно при строительстве учесть направление ветра – он не должен дуть в сторону расположенных на участке строений.
• Рядом с детскими площадками теплицами и беседками строить печь не рекомендуется.

Закладываем фундамент

Можно отдать предпочтение недорогому варианту и использовать под барбекюшницу ленточный монолитный фундамент . При этом заглублять его не надо.

1. Наметив границы строящегося сооружения, нужно выкопать траншею по разметке, глубиной до 40 см.
2. Дно траншеи засыпается смесью песка и щебня. Его нужно полить водой и утрамбовать.
3. Теперь необходимо уложить прутья арматуры в виде сетки.
4. Изготавливается и устанавливается опалубка.
5. Заливается бетон.
6. Осталось подождать, пока бетон схватится.

По высыханию бетона фундамент нужно накрыть рубероидом, который будет служить гидроизоляцией.

Строительство конструкции

Выбираем кирпич

Прежде чем сделать такую конструкцию, следует приобрести в необходимом количестве облицовочный и огнеупорный кирпич. Среди различных видов материала стоит отдать предпочтение шамотному кирпичу, из которого строят печи. Он прекрасно выдерживает высокую температуру.

Как сделать раствор

Готовят раствор при помощи красной глины, песка, воды и цемента. Нужное количество глины заблаговременно заливают водой и дают постоять около пяти дней. Замешивают глину с водой, добиваясь однородной массы. После нужно насыпать в раствор немного песка и цемента (можно марки М200, из расчета 1 литровая банка на ведро раствора). Всё тщательно вымешивают.

Глина является важным компонентом при укладке шамотного кирпича. Из нее делают раствор. Для облицовки конструкции понадобится цементно-песчаный раствор.

Для кладки тысячи кирпичей понадобится 3 ведра глиняного раствора. Чтобы повысить прочность глины, на стакан готовой смеси можно добавить ½ стакана обычной соли. Альтернативой станет 0,5 кг цемента на ведро раствора. Готовый раствор должен быть похожим на густую домашнюю сметану и идеально ложиться на кирпич.

Инструкция пошагово

Чтобы понять, как сделать барбекюшницу, нужно следовать рекомендациям специалистов.

Строим пьедестал, печь и топку

В идеале пьедестал должен вмещать в себя поленницу, в которой бы разместилось дров, как минимум, на три топки. Для работы понадобится облицовочный кирпич.

После того как был закончен предыдущий этап работы, можно приступать к строительству печки. Работу выполнять несложно. Стоит помнить о том, что в заключение нужно сделать облицовочную кладку.

Очень важно выдерживать перерывы через каждые 4 ряда для того, чтобы стенки немного подсохли и не произошло смещение кирпича.

Для возведения арки нужно сделать из прочной фанеры шаблон, который бы поддерживал конструкцию. Если есть желание возвести проем прямоугольной формы, кладут перемычку из уголка на последний ряд кирпича. Далее кладку выполняют по всему периметру. Важно помнить о том, что свод арки должен содержать центральный кирпич, функцией которого является обеспечение несущих способностей конструкции.

Высота стены с арочным проемом может достигать 80 см.

О трубе

Для строительства печной трубы используют шамотный кирпич и глиняный раствор. Внутри трубы нужно сделать задвижку. В процессе укладки кирпича стороны топки постепенно укорачивают. Для каждого последующего ряда задней и передней стенки следует уменьшать длину на четверть кирпича. При этом боковая сторона уменьшается на половину ширины кирпича. Сформировав трубу, необходимо прямо выкладывать ее 12–15 рядов.

Нужно дать застыть кладке. В заключение барбекюшницу облицовывают.

Видео

Посмотрите видео о строительстве барбекю из кирпича.
