Всегда самые простые и удобные решения пользуются большой популярностью. Особенно, когда дело касается отопительных сооружений. Так вот ракетная печь — идеально подойдёт для использования в частном доме, так как умельцы сами смогут её сконструировать, не сильно опустошая кошелёк. Тем более, что принцип печи-ракеты даёт возможность подстроиться под любой дизайн дома.Такой же принцип использовался в Корее и Китае для обогрева своих домов зимой. Плюс в том, что дров при таком виде отопления тратится значительно меньше, чем в традиционной русской печи.

Работа этой печи основуется двумя базовыми принципами:

1. Прямом горении - свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
2. Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе)

Ракетную печь можно топить вторичными материалами, обрезками деревьев и практически всем потенциально горящим, так как на выходе из печи из-за высоких температур горения в самой печи выделяется практически только углекислый газ и водяной пар. Длинный дымоход обеспечивает полное охлаждение, вследствие чего возможны выделения воды. При правильной конструкции данной печи топливо должно гореть только в нижней части, постепенно оседая.

Одновременное использование ракетной печи для приготовления пищи и для отапливания помещения делает её универсальной.

Среди многообразия дровяных печей особого внимания заслуживает такой тепловой прибор, как самодельная ракетная печь. Она отличается оригинальной конструкцией, не требующей при изготовлении дорогостоящих материалов и комплектующих. Сделать такую печку может любой человек, хоть мало-мальски разбирающийся в чертежах и умеющий работать руками. В помощь таким домашним мастерам и должна прийти наша статья, где будет рассказано о конструкции и принципе действия печи – ракеты. Здесь же будут даны рекомендации по ее изготовлению из различных материалов.

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

• принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
• принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Примечание. В простейших ракетных печках для приготовления пищи, в том числе и переносного типа, действует только второй принцип, поскольку для протекания процесса пиролиза в них не создается благоприятных условий.

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Для справки. Приведенное выше устройство ракетной печи – одно из первых. Именно из-за повернутого кверху сопла с вырывающимся из него пламенем прибор получил название ракеты.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Эффективный отбор тепла

Газы, попадающие в дымоходный канал, все еще имеют высокую температуру. Просто выбрасывать их наружу нецелесообразно, всякий поймет, что КПД подобной установки будет слишком низким. Пользуясь тем, что печь-ракета буквально выталкивает продукты сжигания наружу, умельцами придумано 2 способа отбора теплоты:

• пропуская газы через каналы, устроенные под лежанкой;
• устанавливая на печь водяной контур.

Ракетная печь с водяным контуром делается без колпака, сила восходящего потока продуктов горения используется в многоходовом теплообменнике, сделанном из металла. Не рекомендуется вводить в поток газов змеевик с водой, он прослужит недолго из-за слишком высокой температуры. Правильнее будет изготовить водяную рубашку с металлическим оребрением внутри газохода, как показано на схеме:

Другой способ – выложить из кирпича горизонтальные дымоходные каналы прямо по поверхности пола и устроить сверху шикарную глинобитную лежанку с подогревом, подключив к ней печь ракетного типа. Тут важен верный подбор протяженности каналов, чтобы избыточного давления хватило на их преодоление, в противном случае все же придется позаботиться об организации естественной тяги.

Преимущества и недостатки

Самодельные ракетные печи длительного горения имеют множество почитателей, и вот по каким причинам:

• простота и низкая стоимость монтажа: чтобы построить подобный тепловой прибор, не нужно нести больших затрат на покупку дорогостоящих материалов, приспособлений и фурнитуры. Опыт в печном деле тоже требуется минимальный;
• саморегуляция и нетребовательность к естественной тяге дымохода;
• КПД печи – ракеты является величиной переменной и во многом зависит от конструкции, главное — максимально отобрать тепловую энергию у дымовых газов;
• топливо можно добавлять «на ходу».

Невзирая на привлекательность и простоту агрегата, отопление ракетной печью имеет свои отрицательные моменты. Ошибочно считать, что можно пихать в топку дрова любого качества. Влажная древесина не даст необходимой температуры в камере, процесс пиролиза протекать не будет. В худшем случае дым из печи может хлынуть в помещение. Также за «ракетой» необходим постоянный присмотр, особенно в плане пожарной безопасности.

Изготовленные своими руками ракетные печи малопригодны для бани, поскольку отдают относительно немного тепла в инфракрасном диапазоне, что очень важно для парной. Поверхности печи, излучающие тепло, имеют слишком малую площадь и протопить баню как следует не удастся.

Для справки. В качестве переносного источника тепла часто применяется металлическая ракетная печь Робинзон заводского изготовления. Мастера-умельцы и тут не растерялись и быстро модернизировали сие изделие, сделав такое же, только с колосниковой решеткой.

Печь из баллона

Это один из самых простых вариантов, для его реализации можно использовать чертеж, приведенный ниже. Баллон из-под пропана диаметром 300 мм послужит отличным колпаком, а роль топливника и загрузочного бункера сыграет роль стальная труба размером 150 мм. Внутренний вертикальный канал выполняется из трубы диаметром 70 мм, а дымоход – 100 мм.

Конструкция полностью сварная, трубы отрезаются необходимой длины, а у баллона отсекается верхняя часть. Затем детали свариваются по чертежам, только проем между вертикальными трубами диаметром 70 и 150 мм заполняется сыпучим теплоизоляционным материалом. В роли такового может выступать перлит либо вермикулит, на крайний случай – обычный песок.

Если есть возможность и желание изготовить более мощную ракетную печь, то в качестве колпака применяется стандартная бочка на 200 л, тогда размеры всех деталей тоже увеличиваются. Рабочая внутренняя труба принимается диаметром 129 мм (либо профильная 120 х 120 мм), а наружная – размером 450 мм. Трубу такого диаметра подобрать сложно, поэтому обычно находят еще одну бочку меньшей емкости и отрезают у нее дно.

Вся ракетная печь из газового баллона в сборе не отличается большим весом, поэтому устраивать для нее массивный фундамент не нужно. Когда агрегат ставится на пол, к нему привариваются ножки, а если впоследствии планируется устройство лежанки, то конструкцию придется обмазывать огнеупорным составом, а потом выполнять наружную футеровку. Тогда снизу на пол прокладывают базальтовый картон и лист кровельного железа.

Печь из кирпича

По своему устройству ракетная печь из кирпича мало чем отличается от металлической, но требует больших трудозатрат. Разница в том, что все огневые каналы агрегата выполняются из шамотного кирпича, а колпак делается все из той же бочки.

Всю конструкцию, кроме выступающего колпака, рекомендуется опустить ниже уровня пола, для чего выкапывается неглубокая яма. Ее дно уплотняется, а затем по опалубке заливается небольшой бетонный фундамент толщиной 100 мм. После его застывания начинают кладку, применяя раствор из огнеупорной глины.После окончания кладки и отвердевания раствора яму засыпают, а сверху на огневой канал одевают железную бочку без дна, полость между ней и кирпичом засыпают утеплителем.

Торец конструкции обмазывают таким же раствором, а потом верху надевают самую большую бочку – колпак. К ее нижней части приваривают дымоходный патрубок, для уточнения всех размеров используются чертежи ракетной печи.

Заключение

При всех своих плюсах ракетная печь, сделанная своими руками, не может служить полноценным источником тепла для обогрева целого дома. Затевать такое строительство имеет смысл, когда надо организовать обогрев небольшой дачи или другого подобного здания, тем более что «ракета» не боится периодической работы.

Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.

Свернуть

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.

В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.

В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.

Принцип работы

На этой схеме принцип работы ракетной печи с лежанкой

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия - не менее 85%;
• большой скоростью нагрева помещения - на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи - выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом - потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива - до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством - прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверцы топочной;
• промежуточный колпак;
• труба для дымохода.

Инструменты

Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:

• кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
• кирки или молотка - кирки для обтёсывания отдельных частей кирпича;
• болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
• киянки с резиновым наконечником для выравнивания кирпича в кладке;
• крученного шнура - причалки;
• строительного уровня;
• угольника и рулетки;
• лопаты.

Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.

Как сделать своими руками?

Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.

Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.

Выбор места

Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.

Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.

Приготовление раствора

Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.

Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.

Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:

• поместить в смесь деревянную палку или рукоятку мастерка;
• вынуть инструмент и хорошо стряхнуть;
• проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм - песок.

К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.

Кладка ракетной печи из 20 кирпичей

Порядовка ракетной печи на 20 кирпичей

Пример кирпичной ракетной печки

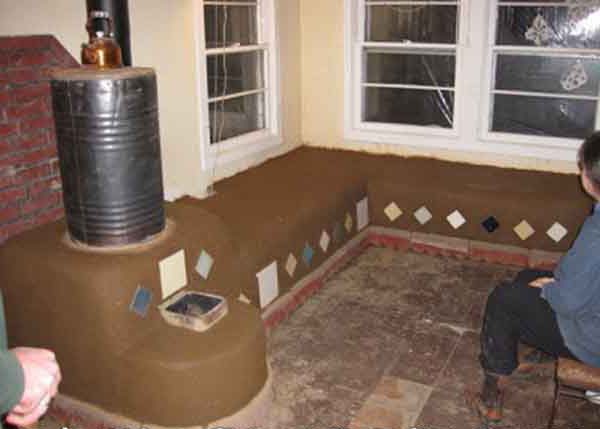

Кладка ракетной печи с лежанкой

Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.

После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 - 40 минут.

По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.

Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.

Готовый вид

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Вывод

Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.

Ракетная, или реактивная печь - это отопительно-варочное устройство, использующее в качестве топлива древесные продукты. Популярность такого оборудования обусловлена несколькими факторами. Один из важнейших - простота изготовления и небольшие вложения. Кроме того, ракетная печь пользуется спросом из-за своих оптимальных технических характеристик, но об этом мы поговорим немного позже.

Несколько интересных особенностей

Реактивная печь появилась достаточно давно. За это время о таком оборудовании сложилось огромное количество мифов. Самый интересный заключается в том, что в ракетной печи используется такой же принцип работы, как и в самолета МИГ-25. Кто-то даже говорил о том, что подобное отопительное оборудование работает на обратной но это совсем не так.

Все эти мифы и выдумки связаны, скорее, с названием, нежели с принципом действия устройства. Но печи ракетного типа были названы так только потому, что при неправильной топке они издают свистящий звук, похожий на тот, который издает ракета при полете. Если же печь была сложена правильно, то она будет работать тихо, с небольшим шелестом. Сделать ее можно хоть и быстро, но не всегда так просто, как хотелось бы. Именно поэтому прежде чем приступать к сборке, необходимо более подробно узнать принцип работы, характеристики, рассмотреть пару схем и чертежей.

Ракетная печь длительного горения

Основное требование, выдвигаемое к реактивным печам, да и к любым другим устройствам длительного горения, - высокая теплоотдача. Причем желательно, чтобы была возможность загрузки топлива без остановки процесса горения. Если такое отопительное оборудование будет гореть в течение 6-7 часов без «дозаправки», то его смело можно назвать годным.

Вообще любая ракетная основана на дожигании пиролизных газов. Как известно, пиролиз - это процесс разложения твердого топлива в летучие газы, протекающий в условиях недостаточного количества кислорода в топке, что замедляет процесс горения и заставляет топливо тлеть. Все это позволяет относительно небольшим количеством древесного топлива довольно долго обогревать помещение.

Принцип действия

Практически все печи рассматриваемого типа имеют вертикальную загрузку. Горючее, попавшее в топку, сгорает, и постепенно оседает в низ. Основная часть кислорода поступает через поддувало, благодаря чему достигается избыток воздуха, которого должно хватить на дожигание. Но его количество рекомендуется ограничивать, так как холодные потоки могут остудить нагретую смесь.

Если загрузка вертикальная, то основным регулятором выступает пламя, которое вытесняет воздух. Обычно для поддержания процесса пиролиза, то есть чтобы температура сохранялась на должном уровне, имеется жаровая труба. Чем она длиннее, тем лучше тяга. Но по всей длине трубы мы имеем значительную разницу температур.

Довольно важным моментом является теплоотдача после топки. Для более эффективного выделения тепла его небольшое количество (в пределах 5-10%) отводится наружу. Так и помещение быстрее нагревается, и появляется возможность уменьшить теплопотери райзера (аккумулятора). Практически все ракетные печи своими руками делаются таким образом, чтобы райзер накрывался тонким слоем металла, что сохранит тепло. Продолжаем рассматривать устройство.

Ракетная печь своими руками: чертежи

Для того чтобы отопительное оборудование работало максимально эффективно, во время сборки необходимо руководствоваться чертежами. Их вы сможете найти в данной статье и использовать при сборке.

Давайте поговорим о том, как создать Она нужна для обогрева и приготовления пищи в теплое время года. Нагревается до 400 градусов по Цельсию. При этом печь должна быть переносной. Топку можно сделать открытой. Основное конструкционное отличие от классической реактивной печи заключается в том, что топка изготавливается с совмещенным поддувалом. В результате объемы заходящего вторичного воздуха сокращаются, следовательно, кислород не может остудить пиролизный газ.

Изготовленное отверстие в крышке бункера позволяет регулировать температуру, правда, не очень точно, но для приготовления пищи вполне достаточно. А сейчас более подробно рассмотрим процесс сборки.

Первый этап сборки

Для начала нам потребуется обычное колено канала в хорошем состоянии. Его размеры могут быть различными. Все зависит от того, насколько большую печь вы хотите получить. Две трубы (обычно диаметром 150 мм) свариваются под углом не более 90 градусов. В результате мы получим топку с патрубком. Необходимо помнить о том, что короткий участок трубы должен быть горизонтальным, а длинный - вертикальным. Соответственно, пламя из горизонтального патрубка будет вытягиваться в вертикальный канал.

Наиболее примитивный с точки зрения трудоемкости способ организовать подачу вторичного воздуха заключается в том, что на кронштейны в топке крепится лист металла. Получается, что очаг будет отделяться от дымохода. Проходящий воздух переместится в угол колена, чего и требовалось добиться. Обратите внимание на то, что ракетная печь, своими руками (чертежи см. в данной статье) изготавливаемая, должна иметь ножки. Их желательно приварить. На вертикальную часть трубы можно поставить решетку, чтобы заниматься приготовлением пищи.

Второй этап: изготовление ракетной буржуйки

В качестве основы мы берем конструкцию, полученную немного раньше. К ней необходимо добавить дополнительный элемент, в результате чего получится своего рода буржуйка. Нам требуется сделать горизонтальный канал. Прямоугольное сечение канала более предпочтительно, так как позволяет улучшить эксплуатационные свойства агрегата. Что же касается воздуховода, то его можно сделать горизонтальным. Самое главное, чтобы по нему поступал воздух. Наиболее целесообразное решение - установка пластины с ребрами по нижней стенке.

Что касается дымохода, то его подключают к колену. В качестве материала используется стальная труба подходящего диаметра. Нередко такая печь собирается из того, что есть под рукой. Но самое главное требование - это организовать качественную топку и отвод. При этом нежелательно использовать слишком тонкий металл, на котором будет заметен процесс коррозии.

Печь с вертикальным теплообменником

Сама по себе идея достаточно проста в исполнении. Заключается она в том, что на пути прохода горячих потоков монтируют толстостенный стальной теплообменник. В этом случае используется конструкция, описанная выше, и к ней добавляется дополнительный элемент. Но тут желательно немного увеличить печь в размерах и поменять вертикальную трубу на емкость для сухого теплообмена. Это может быть пустой газовый баллон, который идеально подходит. Правда, придется выполнить канал дымохода соосно горизонтальному патрубку (топке).

Топка может изготавливаться в различных исполнениях. Самые популярные - труба, короб и корпус печи. Если топка имеет не слишком маленькие габариты, то может выступать в качестве первичного теплообменника. Поэтому если вы хотите добиться продолжительного горения, скажем, такого, который имеет ракетная печь Апостола, то топливный отсек необходимо расширить. Обычно он делается высоким, примерно 50-60 см. Следовательно, вертикально загруженные поленья загораются снизу и полностью прогорают под собственным весом.

Монтаж инжектора

На этапе дожигания топлива для лучшего протекания процесса устанавливают отдельный канал для подачи кислорода. В этих целях желательно использовать стальную трубу, имеющую диаметр не более 18 мм, и изогнутую. Один конец трубы необходимо заглушить, просверлить в нем примерно пять-шесть отверстий небольшого диаметра. Данная сторона проходит через всю систему. При этом конец с просверленными отверстиями должен доставать до пламени. Свободная сторона отводится в окружающую среду, где будет доступ к воздуху. Нагревание металла приводит к возникновению тяги в трубке, и кислород поступает для дожига. В принципе, ракетная печь Габриэля Апостола такого типа является весьма эффективной и отличается высокой теплоотдачей.

Полезное дополнение

Если у вас есть желание, то на заключительном этапе вы можете организовать турбонаддув. Для этого к инжектору нужно подключить воздушный насос. Подойдет старенький пылесос или мощный компрессор. При этом обратите внимание на то, чтобы инжектор имел хорошую пропускную способность.

Система работает следующим образом. После включения насоса в ней создается избыточное давление. Пропорционально увеличению мощности возрастает тяга. Постепенно температура теплообменника повысится. Это похоже на кузнечные меха, которые использовались еще с древних времен. Такая ракетная дровах и другом низкосортном топливе будет работать весьма эффективно. Вложений практически не потребуется, так как собрать оборудование можно из подручных средств и материалов.

Не так давно на рынке появились очень компактные переносные печи «Робинзон», предназначенные для приготовления пищи в походных условиях: на охоте, рыбалке, на даче. Сколько бы она не стоила, сделать ее самостоятельно намного дешевле: уйдет несколько кусков трубы квадратного сечения, небольшой кусок листовой стали для дверки поддувала, прутки для изготовления ножек и колосника. Все настолько просто, что имея небольшой опыт в сварке, ее можно сварить за пару часов. В статье мы опубликуем имеющиеся чертежи, покажем несколько вариантов готовых печей с указанием размеров и использованных материалов, выложим видео урок о принципах их построения. На основании этих материалов вы сможете изготовить печь Робинзон своими руками.

Ракетные печи привлекательны простотой конструкции и экономичностью. Но, за кажущейся незамысловатостью, стоит точный расчет. Отклонятся в размерах очень нежелательно: все перестанет работать вообще или сжигание топлива будет крайне неэффективным.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные .

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

• Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
• Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
• Сечение дымовой трубы не должно быть меньше размеров топливника.

Устройство печи Робинзон: чертежи и размеры

В оригинале «Робинзон» сварена из профильной трубы 150*100 мм. Самодельные аналогичные печки делают из трубы близкого диаметра. Иногда топливный отсек ставят из куска профильной трубы, а дымоход — из круглой. Важно при этом, чтобы сечение дымоходы было не меньше, чем у топливника, иначе может возникать обратная тяга.

Ниже выложим чертежи ракетной печи Робинзон с указанием наиболее распространенных размеров: профильная труба 150*150 мм, топливник длиной 30 см, дымовая труба не менее 60 см. Вообще при таком размере топливника она может быть до 90 см, но памятуя о том, что это все-таки походный вариант, указываем минимально возможную длину.

Чертеж ракетной печи Робинзон для изготовления своими руками чертежи

Ножки выполнены из прутка с резьбой, на месте устанавливаются и затягиваются гайками. Этот вариант самый компактный, но откручивать/прикручивать к закопченному железу ножки — не самое лучшее занятие. Альтернативные варианты опоры: приваренный к днищу стальной лист или стационарные ножки. Их не нужно прикручивать, но в багажнике они места занимают больше.

В случае с оригинальной печью Робинзон в ней не предусмотрен канал подачи воздуха для горения и нет крышки для регулировки горения. В самодельных есть усевершенстовование: в нижней части топливного отсека приваривается пластина, оканчивающаяся колосниковой решеткой. Топливо укладывается на эту пластину. Щель внизу позволяет подавать кислород прямо в зону горения. Для регулирования интенсивности горения к топливному отсеку приваривают крышку-заслонку. По размерам она чуть шире топливного отсека (на чертеже 156,4 мм при ширине топливника 140 мм). Она не должна перекрывать его полностью — иначе огонь затухнет. Делают по размерам ее меньше, чем топливник или встраивают шиберную заслонку.

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.
