Горячее водоснабжение, без которого невозможно комфортное проживание в современном жилье, может быть налажено путем подключения бойлера косвенного нагрева. Такие агрегаты гораздо выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели благодаря более высокой мощности и КПД. Какие варианты подключения бойлера используются, рассмотрим далее в статье.

Как работает бойлер косвенного нагрева с подключением к котлу отопления

Установка современных водонагревателей гарантирует подачу горячей воды в надлежащем объёме в нескольких точках разбора – в ванной комнате, на кухне и т.д. Технические характеристики выбранного бойлера должны соответствовать требованиям по водопотреблению при комфортной температуре в нужном объёме. Чтобы обеспечить быстрый нагрев за короткий срок, необходимо правильно рассчитать мощность водонагревателя. Например, при потреблении воды объемами по 500 литров в течение часа, требуется установка бака емкостью от 100 литров.

Основные элементы нагревательной системы:

• Нагревательный котёл;
• Насос, обеспечивающий постоянную циркуляцию воды;
• Трёхходовой клапан;
• Шланг с патрубками для подключения к трубопроводной системе;
• Бойлер косвенного нагрева.

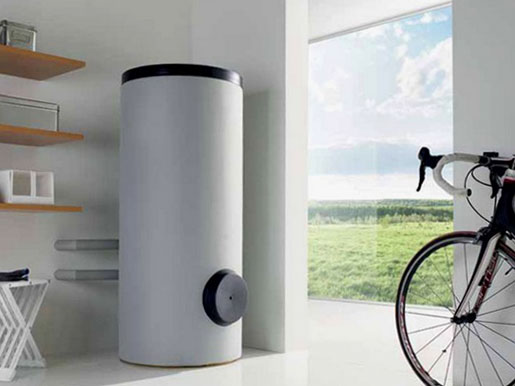

Агрегат для косвенного нагрева внешне напоминает простой накопительный бойлер, работающий от электричества, и выполняет те же задачи по созданию ГВС. Основным отличием служит используемый принцип работы с применением для нагрева отопительного котла.

В базовый комплект устройства косвенного нагрева входят:

• накопительный бак в кожухе, окруженный слоем теплоизоляции;
• змеевик, встроенный для циркуляции воды;
• Гильза для подключения температурного датчика;
• Патрубок для подключения бойлера к системе водоснажения;
• Линия рециркуляции (в некоторых моделях).

Принцип работы устройства основан на нагреве теплоносителя, пропускаемого по змеевику накопительного бака. При взаимодействии с водой, происходит передача тепла от змеевика с одновременным ростом и температуры, и давления в баке. В процессе эксплуатации необходимо следить за степенью нагрева с помощью функции выставления нужной температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование термодатчиков. При нагреве воды термодатчик сигнализирует насосу или трехходовому клапану о достижении требуемой температуры, и вода в змеевике прекращает циркулировать. Схожий принцип лежит в основе работы датчика при остывании теплоносителя.

При подключении могут быть использованы несколько различных схем обвязки с единым принципом осуществления подачи холодного и выпуска нагретого теплоносителя: холодная вода поступает снизу в емкость для косвенного нагрева, а нагретая – выпускается к водопроводу. При проходе через змеевик нагретая вода отдаёт тепло и выходит снизу. Такой вариант подключения позволяет максимально увеличить объем нагретой воды.

Схему нагрева можно описать следующим образом: при направлении горячего потока пользователю подаваемая снизу холодная вода действует в виде поршня, и, проходя сквозь нагретый теплоноситель, холодный поток нагревается и перемещается в верхнюю часть резервуара.

Осуществление обвязки бойлера косвенного нагрева производится по принципу обвязки радиатора, отличаясь лишь в необходимости остановки циркуляции воды в змеевике после достижения нужной температуры. Для решения этого вопроса применяются трехходовой клапан или дополнительный насос, подключенные к встроенному термостату. Предусматривается возможность использования тупикового контура ГВС или циркуляционного. Первый вариант потребует дополнительного открытия крана для слива остывшей воды в трубах.

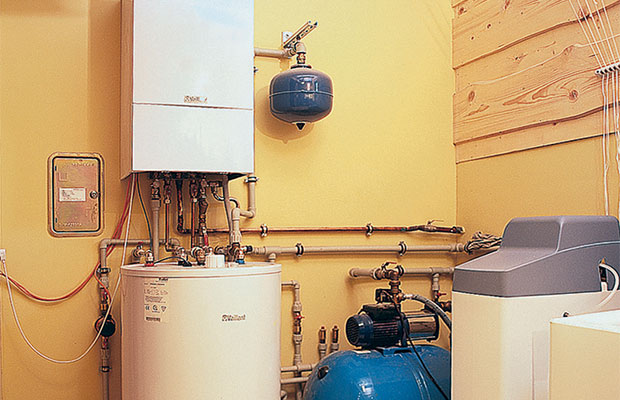

Простые принципы подключения к двухконтурному котлу

Использование агрегата косвенного нагрева имеет свои достоинства и недостатки. К положительным моментам применения данного устройства относят:

• возможность присоединить различные источники нагрева;
• способность соединяться с различными типами источников тепла;
• бесперебойную подачу ГВС;
• отсутствие дополнительных энергозатрат;
• возможность использования нагретой воды в любых целях благодаря отсутствию сообщения между теплоносителем в системе отопления и нагретой водой.

К недостаткам такого подключения относятся высокие первоначальные затраты при установке и потребность в дополнительном свободном пространстве для монтажа оборудования.

При подключении по данной схеме к газовому устройству, оснащенному насосом для циркуляции и автоматикой, процесс управления клапаном, основываясь на сигнале, подаваемом термостатом водонагревателя, осуществляет котел.

При использовании трехходового клапана у контура водонагревателя имеется приоритет в функционировании перед контуром отопления. Рекомендуется использовать данную схему при наличии бака большой вместимости, а также в условиях применения воды повышенной жесткости, мешающей нормально функционировать контуру горячего водоснабжения.

В основе подключения – двухконтурное устройство по нагреву, предусматривающее параллельную работу по отоплению и снабжению нагретой водой. Следует учитывать, что при наличии больших потребностей в ГВС, подобная схема подключения бойлера косвенного нагрева может негативно повлиять на действующую отопительную систему. По этой причине рекомендовано осуществлять основной расход в рамках ГВС с помощью бойлера, ограничивая до минимума использование воды из котла.

Подключение к двухконтурному котлу происходит по простой схеме:

1. 1. Трехходовой клапан устанавливается сразу за насосом, отвечающим за циркуляцию воды.
2. 2. Термодатчик подключается напрямую к насосу.
3. 3. После того, как вода достигает заданной на регуляторе температуры, происходит закрытие клапана.
4. 4. Водный поток циркулирует в рамках системы отопления.

При монтаже учитывают выбор приоритетной функции: если наиболее важным является ГВС, установку выполняют параллельно системе отопления, а при главенствующей роли отопления, монтируют последовательно, без использования термодатчика.

Подключение к одноконтурному отопительному агрегату

Чтобы подключить бойлер косвенного нагрева к котлу с одним контуром, может быть использована схема с применением 2-х насосов циркуляции. В основе такого подключения заложен принцип разделения водных потоков по трубопроводам с помощью насосов. При выполнении данного типа подключения приоритет отдают контуру ГВС, что достигается только путем настраивания алгоритма включения. Использование насосов происходит по сигналу, подаваемому термостатом, встроенным в бак. Для исключения смешивания потоков, перед насосами ставят обратный клапан.

Функционирование по данной схеме происходит аналогично подключению к двухконтурному устройству. Разница заключается в том, что термодатчик должен управлять работой 2-х насосов попеременно: если включается насос ГВС, отключается насос для отопления, приводя к остыванию теплоносителя в системе. Если объемы ГВС невелики, заметного ухудшения показателей отопления наблюдаться не будет.

Особенностью работы с подключением к стандартному одноконтурному устройству является отсутствие функции нагрева воды для ГВС, а, следовательно, для подачи нагретой воды будет использоваться только емкость бойлера.

Подключение выполняется следующим образом:

1. 1. Бойлер подсоединяется к одноконтурному котлу с помощью предусмотренных шлангов и патрубков.
2. 2. В системе устанавливается насос для циркуляции.
3. 3. Устанавливается специальный трехходовый датчик, контролирующий процесс нагрева до требуемой температуры.

При установке бойлера с подключением к одноконтурному устройству нагрева, следует учитывать один серьезный недостаток – если оборудование выходит из строя, подача нагретой воды невозможна ввиду отсутствия резервного источника для нагрева.

Если принято решение об установке прибора косвенного нагрева, следует учесть ряд рекомендаций специалистов, которые позволят грамотно и эффективно выполнить монтаж. При выборе устройства исходят из стандартных потребностей в горячей воде на одного пользователя. Оптимальным станет выбор емкости, рассчитанной исходя из 20 литров воды на одного потребителя.

1. 1. В процессе установки следует предусмотреть возможность заземления.
2. 2. Компенсация теплового расширения и амортизация возможных гидроударов происходит благодаря установке гидроаккумулятора на выходной магистрали.
3. 3. Место для установки должно быть в непосредственной близости от розетки, тем самым обеспечивая возможность включения бойлера при отключении или поломке котла.
4. 4. Для облегчения процесса эксплуатации и обеспечения защиты на магистралях устанавливают краны, позволяющие в любой момент отключить прибор от системы отопления.
5. 5. Чтобы вода нагревалась быстрее, устройство следует устанавливать на максимально возможной высоте над радиаторами.
6. 6. Установка оборудования будет проще, если место выбрано вблизи от агрегата отопления, с обязательным контролем правильного ориентирования патрубков в отношении трубопровода.
7. 7. Нагретый теплоноситель подаётся с верхней части устройства, а остывшая вода выходит снизу.

Схема подключения бойлера косвенного нагрева.

Если Вы, для организации индивидуального горячего водоснабжения квартиры или дома (что случается чаще), остановили свой выбор на , тогда эта статья станет путеводителем в дебрях вопросов с подключением этого водогрейного аппарата к системе отопления и водоснабжения.

Он хорош тем, что для производства горячей воды ему нет необходимости использовать какие либо энергоресурсы, кроме системы автономного отопления квартиры (дома) или других, альтернативных, источников энергии (например, гелиосистемы, использующей энергию солнца).

В этой статье рассмотрены способы подключения бойлера косвенного нагрева к системе водоснабжения и отопления.

Перед началом монтажных работ проконсультируйтесь со специалистами, потому что различные марки бойлеров и котлов отопления имеют различные способы подключения. Даже визуально одинаковое оборудование может требовать индивидуального подхода.

Еще один совет: если Вы решили установить накопительный водонагреватель косвенного нагрева, то его рекомендуется подбирать той же марки, что и отопительный котел. Многие производители подобного оборудования специально производят приборы, которые адаптированы для работы друг с другом. Они имеют идентичные входные и выходные отверстия, что облегчает выбор труб и , а так же их . Для этого оборудования произведен расчет по мощности (для котла) и объему (для бойлера), что обеспечивает их максимальную производительность в тандеме.

Подключение бойлера косвенного нагрева к системам отопления и горячего водоснабжения.

Для подключения водонагревателя с косвенным нагревом воды к автономной системе отопления чаще всего используется три основных способа:

● подсоединение с использованием трехходового клапана и сервопривода. Сервопривод – это, своего рода, орган управления трехходовым клапаном. Этим органом, в данном случае, является термостат (термореле) бойлера;

● схема с применением двух циркуляционных насосов;

● использование в схеме обвязки водонагревателя с системой отопления гидравлического разделителя потоков воды (гидравлической стрелки).

Есть еще один способ монтажа бойлера и системы отопления. Это в том случае, когда система отопления обслуживается несколькими котлами и, чаще всего, применяется в помещениях со сложной конфигурацией и большим объемом для отопления. Для качественной работы такой системы требуется тщательная регулировка вентильной группы, регулирующей потоки воды. Но нашим квартирам такое не грозит, поэтому останавливаться на нем не стоит. Хотя, и этот метод основывается на трех основных способах монтажа.

Основная схема обвязки накопительного водонагревателя косвенного нагрева.

1 – шаровой кран. 2 – обратный клапан. 3 – расширительный бачок водонагревателя *. 4 – предохранительный клапан. 5 – насос контура рециркуляции горячей воды системы ГВС **. 6 – циркуляционный насос системы отопления. В 1 – водопровод холодного водоснабжения. Т 1 – подающий трубопровод от источника тепла (отопительного котла). Т 2 – обратный трубопровод к источнику тепла (обратка). Т 3 – трубопровод горячего водоснабжения. Т 4 – трубопровод контура рециркуляции бойлера.

*Расширительный бачок для водонагревателя имеет свои конструктивные особенности, в силу которых его нельзя применять в качестве расширительного бачка системы отопления. Одной из таких особенностей, является температура воды, с которой работает бачок. Так, расширительная емкость для системы отопления, может работать с теплоносителем с температурой до 120 ° C. Тогда как бак для системы ГВС, предназначен для работы с горячей водой до 70° C. Визуальное отличие бачков между собой указано в видео ролике.

**Насос рециркуляции потока в системе ГВС предназначен для отбора остывшей воды из системы горячего водоснабжения и возврата ее в бойлер для дальнейшего подогрева. Это особенно актуально при значительных расстояниях между водонагревателем и точкой водозабора. Таким образом, потребитель, всегда имеет возможность, практически моментально получать горячую воду.

Начнем с первого способа.

Подсоединение БКН с использованием трехходового клапана с сервоприводом.

Такой способ чаще всего применяется для подключения настенного бойлера (с объемом накопительного бака до 100 л включительно) к одноконтурному котлу отопления. Суть его заключается в том, что трехходовой клапан, управляемый терморегулятором (термостатом) водонагревателя, при получении от него сигнала, перекрывает тот или иной канал, направляя поток воды или в систему отопления, или в контур водонагревателя и систему горячего водоснабжения.

Многие современные отопительные котлы имеют встроенный циркуляционный насос, трехходовой клапан с сервоприводом и прочие приспособления для эффективной работы, как с системой отопления, так и с наружными накопительными водонагревателями косвенного нагрева. Как пример можно рассмотреть одноконтурный газовый настенный котел De Dietrich MS 24 FF (Франция).

Но такое оборудование имеется не в каждой квартире или доме. Многие пользователи довольствуются котлами эконом класса. В таком случае, приходится устанавливать органы управления системой отопления и системой ГВС в «наружном» варианте.

Трехходовой клапан с сервоприводом.

Такая схема разводки предполагает, что приоритет остается за контуром бойлера, так как именно его термостат регулирует работу всей системы. При понижении температуры воды в накопительной емкости водонагревателя, терморегулятор подает сигнал на электропривод трехходового клапана и тот, перекрыв контур системы отопления, перепускает теплоноситель (горячую воду из котла) на нагрев воды в бойлере. При достижении установленной температуры в бойлере, сервопривод передает сигнал к приводу трехходового клапана, и тот в свою очередь, открывает контур системы отопления.

Важным моментом в работе накопительного водонагревателя косвенного нагрева, при подключении через трехходовой клапан, является правильная регулировка термостата бойлера. Температура, которая установлена на термостате бойлера, должна быть ниже температуры, установленной на терморегуляторе котла отопления. В противном случае, теплоноситель, поступающий из котла, не сможет нагреть воду в бойлере до температуры, необходимой для срабатывания сервопривода и электропривода трехходового клапана. А значит, клапан не откроет подачу теплоносителя в контур системы отопления, так как нагрев воды в бойлере не достиг установленной температуры.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – трехходовой клапан;

Подключение бойлера косвенного нагрева с применением двух циркуляционных насосов.

Как и в предыдущем способе подключения водогрейного аппарата с косвенным нагревом воды, этот способ основан на приоритетном состоянии системы горячего водоснабжения (контур бойлера) перед системой отопления. Разница стоит в том, что здесь задействованы два циркуляционных насоса: один в контуре ГВС, второй в контуре отопления. Причем циркуляционный насос, обслуживающий бойлер, устанавливается перед насосом, обслуживающим отопительную систему (ближе к отопительному котлу).

При такой обвязке отпадает надобность в трехходовом клапане.

Принцип работы такой схемы состоит в том, что при остывании воды в накопительном баке бойлера, терморегулятор автоматически включает насос бойлера, который, как видно на схеме, монтируется ближе к котлу, чем насос отопительной системы. А тот, в свою очередь, создавая большее разряжение в змеевике водогрейного аппарата, «затягивает» горячую воду, поступающую из котла на нужды отопления, в нагревательный контур бойлера. Как следствие, уменьшается производительность отопления. Но это может стать заметным только при первоначальном нагреве большого объема воды в накопительном баке. Последующий подогрев происходит достаточно быстро и, ощутимого колебания температуры теплоносителя в отопительном контуре наблюдаться не будет.

Для предотвращения смешивания потоков теплоносителя из системы отопления и контура водонагревателя, используются обратные клапаны.

Схема подключения бойлера косвенного нагрева с применением двух циркуляционных насосов.

1 – шаровой кран; 2 – обратный клапан; 3 – расширительный бачок водонагревателя *; 4 – предохранительный клапан; 5 – насос контура рециркуляции горячей воды системы ГВС **; 6 – циркуляционный насос системы отопления; 7 – котел системы отопления; 8 – расширительный бачок системы отопления; 9 – циркуляционный насос системы ГВС;

Для того что бы исключить возможность перепадов температуры теплоносителя в отопительном контуре при включении водонагревателя, применяется схема отопления т ГВС с применением двух котлов. Тогда один котел работает на отопление, а второй, поддерживая тепло в отопительном контуре, при необходимости, переключается на нужды бойлера.
Но, такую проблему можно с успехом решить, включив в систему отопления, гидравлический распределитель потоков (гидравлическую стрелку).

Как подключить бойлер косвенного нагрева через гидравлическую стрелку.

Для начала объясню, что такое гидравлическая стрелка . Это, по сути, и принципу работы, распределитель потоков теплоносителя в контуре (или контурах) системы отопления.

Для чего нужен такой распределитель и где он применяется. Гидравлическая стрелка применяется, в основном, в помещениях большой площади с сильно разветвленной системой отопления, имеющей несколько независимых друг от друга отопительных контуров. Она позволяет стабилизировать давление и потоки воды во всех контурах системы, связанных между собой посредством гидрострелки, тем самым, позволяя добиться равномерного распределения тепла по всем потребителям (радиаторы отопления, контуры теплого пола, водонагреватели косвенного нагрева и т. п.). Как работает гидравлический распределитель потоков, показано в видео.

Хочу сразу предупредить, что монтаж многоконтурной системы отопления сопряжен с определенными трудностями в процессе проектирования, монтажа, настройки и регулировки оборудования, входящего в состав отопительной системы. Поэтому ее монтаж и, особенно настройку с регулировкой, лучше доверить специалисту.

Но, если Вы решились делать все самостоятельно, представляю Вашему вниманию схему монтажа и попробую, вкратце, описать возможность подключения водонагревателя косвенного нагрева к системе отопления с применением гидравлической стрелки.

Для многоконтурной системы отопления (два или больше отопительных контура*+ бойлер косвенного нагрева), применяется .

* Два или больше отопительных контура, это, например, радиаторный контур отопления + контур теплого пола и т.п.

Можно, конечно, обойтись и без гидравлического разделителя потоков воды, но, в таком случае, могут возникнуть проблемы с неравномерной работой отопления и повышенным давлением в трубопроводах отопительной системы.

Как, когда и где применяется гидрострелка, показано в видео «Гидравлический разделитель потока воды».

Схема подключения бойлера косвенного нагрева через гидрострелку.

2016-12-23 Евгений Фоменко

Чтобы понять, как лучше подключить бойлер косвенного нагрева, нужно, прежде всего, знать, обладает ли он встроенной системой управления. Если да, то такой водонагреватель можно спокойно подключать к любому типу котлов и центральному отоплению без вспомогательного оборудования.

Встроенный термодатчик подаст сигнал на систему управления при достижении водой определенной температуры и перекроет поток теплоносителя в змеевике. Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД бойлера. Чистая вода наоборот поступает снизу, а выводится сверху бака.

Если же в аппарате отсутствует автоматическое управление, то его нужно будет соединить с котлом. В специальное место в корпусе устройства ставится датчик температуры и подсоединяется к котлу. Далее аппарат подключается, используя одну из схем.

Монтаж с одноконтурным котлом

Есть две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:

Подключение к двухконтурному котлу

Двухконтурный котел сам по себе предназначен одновременно для отопления и ГВС. Но обычно воды от него хватает только на одну точку водораздела. Косвенный водонагреватель позволяет увеличить количество производимой горячей воды.

Можно его подсоединить точно так же, как и к одноконтурному при помощи трехходового клапана или двух насосов. При этом развести трубы на разные точки водораздела, например, от котла к умывальнику, а от бойлера к душу.

При втором способе водонагреватель используется как накопительная буферная емкость. Горячая вода из котла поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

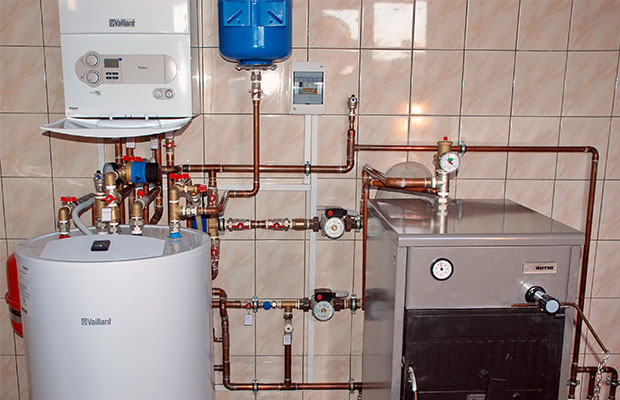

Твердотопливный котел и центральное отопление

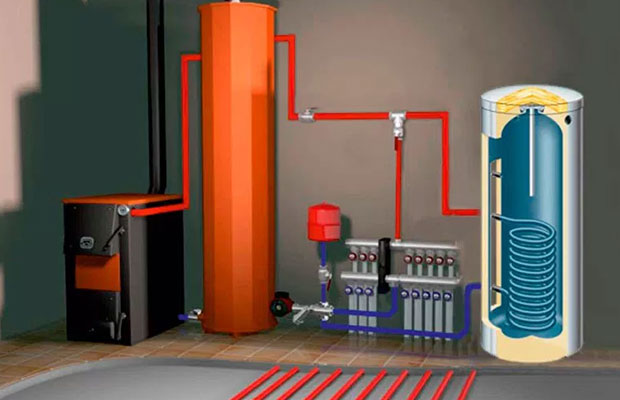

Подключение устройства косвенного нагрева к твердотопливному котлу производится по аналогичным схемам. Твердотопливный котел позволяет установить термостатические вентили на радиаторах. Это дает удобно регулировать температуру в помещении, но появляется опасность перегрева котла.

Чтобы этого не случилось, фирмы производят установку аварийного теплообменника, что приводит к потере энергии. Если же в системе появляется водонагреватель косвенного нагрева, он является защитой от перегрева и при этом лишнее тепло не расходуется впустую.

Если у вас зимой стабильно греют батареи в квартире, можно подключиться к центральному отоплению. В этом случае следует брать комбинированный бойлер с съемным ТЭНом, чтобы оставалось ГВС летом, например, OKC 125. Здесь не получится установить приоритет нагрева водопровода, так как стояк не лично ваш, а всего дома. Сюда подойдет схема с циркуляционным насосом.

Система с рециркуляцией

Если у вас предполагается наличие полотенцесушителя, следует приобретать модели с рециркуляцией, например, Дражице OKC NTR/Z. В центре бака находится точка рециркуляции. Это дает сделать полотенцесушитель постоянно теплым и воду в кране сразу горячей. Не надо будет ожидать, пока стечет холодная вода.

Минусом таких систем будут потери тепловой энергии. Также, в схемах без рециркуляции нагретая вода находится сверху бака и оттуда же выходит к точкам водоразбора. Это позволяет использовать максимальное количество теплой воды. Рециркуляция перемешивает водные слои в баке, поэтому этот эффект частично теряется.

Монтаж систем

Установить и подсоединить бойлер косвенного нагрева можно своими руками. Для начала выбирается схема подключения в зависимости от потребностей и аппаратной части.

После этого закупаются нужные материалы: трехходовой клапан, насосы, металлопластиковые трубы, тройники, вентили и обратные клапаны. Далее выбирается место установки всех узлов и чертится план с привязкой к помещению.

Монтаж состоит из следующих основных этапов:

Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

Тема данной статьи – настенные газовые котлы и бойлеры косвенного нагрева. Рассмотрим, как они совместно работают, а также возможные варианты их подключения.

1. Первый вариант подключения бойлера

Итак, первый вариант подключения – это когда на стенке газового одноконтурного котла изначально уже имеются выходы для подключения бойлера косвенного нагрева.

Если посмотреть на котёл снизу, он чем-то будет напоминать обычный двухконтурный котёл, но по паспорту он значится как одноконтурный настенный газовый котёл.

Если посмотреть схему этого котла, то увидим, что он имеет один патрубок – подача на систему отопления, второй – подача на бойлер, а также патрубки для входа газа, обратки с бойлера и обратки системы отопления. Также в этом котле уже расположен встроенный трехходовой клапан с электроприводом.

Давайте рассмотрим, как всё это работает. Так как в котле уже есть готовые выходы, мы наш бойлер сразу подключаем непосредственно к котлу.

Котёл включен и греет теплоноситель вот по этому контуру:

Греются радиаторы или тёплый пол – это, в принципе, неважно. Котёл работает на отопление дома. Допустим, в нашем котле, который имеет мощность 24 кВт и поддерживает температуру 50 °C, задействовано 15 кВт тепловой мощности. В какой-то момент через температурный датчик, установленный непосредственно на самом бойлере, к котлу поступает запрос на нагрев бойлера.

После этого автоматика котла даёт команду трёхходовому клапану переключиться с контура отопления на контур подогрева бойлера.

Подача теплоносителя в систему отопления останавливается, и он начинает поступать в теплообменник бойлера для нагрева хозяйственной воды. Одновременно горелка на котле запускается на полную мощность, на 24 кВт, и температура держится на максимальном уровне порядка 80 °C.

Это нужно для того, чтобы максимально быстро нагреть воду в бойлере до нужной температуры. Когда в бойлере полностью нагреется горячая вода, автоматика котла через тот же самый датчик температуры переключается на контур отопления. Допустим, что у нас до этого температура теплоносителя была выставлена на 50 °C. Для этого требуется всего 40 % мощности горелки. Давайте рассмотрим, как эта система работает летом, когда отопление отключено. Котёл мы переводим в летний режим, большую часть времени он не работает, но находится в режиме ожидания. Как только на автоматику котла поступает сигнал, что нужно греть бойлер, котёл запускается, выводит горелку на полную мощность, на 24 кВт, и температура теплоносителя на выходе из котла опять поддерживается в районе 80 °C.

После того, как в бойлере полностью приготовится горячая вода, котёл полностью отключается и уходит опять в режим ожидания.

1. Второй вариант подключения бойлера

Давайте рассмотрим ещё один вариант подключения, также с настенным газовым котлом. Единственное его отличие в том, что у котла нет никакой возможности изначально подключить бойлер косвенного нагрева. В отличие от первого варианта, в этом котле нет встроенного трёхходового клапана, поэтому нам придется устанавливать его отдельно.

Выглядит он примерно вот так и устанавливается на выходе из котла. После этого мы подключаем к котлу бойлер и отопительный контур.

Для управления трёхходовым клапаном мы подключаем электропривод к автоматике настенного котла. Температурный датчик от бойлера по-прежнему подключается к котлу.

Далее работа котла в принципе ничем не отличается от работы, показанной в первом варианте. Когда котёл работает в режиме отопления, циркуляции через теплообменник бойлера у нас не происходит. Как только поступает запрос от бойлера на нагрев воды, автоматика котла переключает внешний трехходовой клапан, и весь теплоноситель от котла поступает только на теплообменник бойлера.

При первом и втором способах подключения мы можем прямо на котле выставлять температуру, которую нужно поддерживать в бойлере.

В некоторых котлах имеется очень полезная функция, которая называется “антилегионелла”. Допустим, летом в бойлере мы поддерживаем температуру в районе 45 °C, но время от времени котёл в бойлере нагревает воду до 65 °C, чтобы убивать легионеллу.

1. Третий вариант подключения бойлера, его плюсы и минусы

Давайте рассмотрим третий вариант подключения. В этом случае тоже имеется одноконтурный настенный котёл без возможности подключения бойлера. Подключение внешнего бойлера будем рассматривать на примере насосных групп от компании “Meibes”.

В этом случае подключение котла будет производиться через гидрострелку на три независимых отдельных контура с отдельными насосами.

Допустим, это радиаторный контур, контур тёплых полов и бойлер. Давайте рассмотрим работу системы. Допустим, нам нужно греть только радиатор и тёплый пол.

В этом случае котёл гонит теплоноситель в гидрострелку, и через распределительный коллектор теплоноситель насосами забирается для радиаторов и тёплых полов.

После того, как поступает запрос на нагрев бойлера, автоматика котла отключает насосы, которые идут на радиаторы и на тёплый пол. Циркуляция теплоносителя там останавливается и включается насос, который идёт только на нагрев бойлера.

Таким образом, весь теплоноситель, который идёт от котла, циркулирует только через контур бойлера. Одновременно с этим горелка в котле запускается на полную мощность, и температура на выходе поддерживается в районе 80 °C.

Таким образом, бойлер быстро нагревается, буквально за 10 – 15 минут.

После этого автоматика котла отключает циркуляционный насос, который идёт на бойлер, затем опять включает насосы, которые идут отдельно на отопление дома, и горелка котла тоже переходит в обычный режим работы. В летний период, когда у нас отопление отключено, котёл тоже находится в отключенном состоянии и запускается только тогда, когда нужно подогреть бойлер.

Если автоматика котла не позволяет управлять внешними насосами, можно установить отдельный контроллер, который сам может управлять и котлом, и отдельными контурами.

Можно спросить: а зачем отключать насосы, которые идут на отопление, перед тем, как греть бойлер? Достаточно просто включить насос загрузки бойлера и добавить мощность горелки. И не нужно использовать никакую сложную автоматику.

Но на практике, к сожалению, так не получается. Допустим, что у нас дом имеет площадь примерно 200 м² и котёл мощностью 24 кВт. Вся мощность котла нам требуется на отопление и на нагрев бойлера. Для контура отопления в среднем требуется примерно 12 – 16 кВт. Таким образом, если у нас котёл будет работать одновременно и на отопление, и на бойлер, бойлеру достанется порядка 8 кВт. Допустим, объём бойлера составляет 150 литров и теплообменник этого бойлера имеет мощность примерно 24 кВт.

Если бы мы котлом грели только бойлер без отопления, он бы грелся примерно за 15 – 20 минут.

Но в случае, если котёл будет работать одновременно и на отопление, и на бойлер, получится по-другому. Допустим, у нас мощность распределилась пополам по 12 кВт. В этом случае бойлер будет греться гораздо дольше – от 60 до 80 минут, а может, и ещё дольше.

Есть ещё один нюанс. Любой бойлер должен выдавать горячую воду в протоке – когда в бойлере полностью заканчивается нагретая горячая вода, он ещё должен продолжать выдавать горячую воду в протоке порядка 12 – 14 литров в минуту.

Если теплообменнику бойлера достанется всего лишь 12 кВт, то вода в протоке будет идти порядка 6 литров в минуту, а может, и 4 литра в минуту.

Из этой ситуации можно, конечно, выйти по-другому – взять настенный котёл с хорошим запасом мощности, примерно на 50 кВт. Но где взять такой мощный настенный котёл? Разве что поставить ионизационный? Но он получится раза в три дороже. Также можно попробовать поставить напольный котёл и доукомплектовать его отдельным насосом и расширительным баком с группой безопасности.

Пусть он также будет с хорошим запасом мощности на 50 кВт.

Автоматика нам тоже в этом случае не нужна. Температуру на котле нам придётся выставить примерно на 80 °C, чтобы он её поддерживал постоянно.

Но самое интересное, что для тёплых полов нам достаточно было бы и 40 °C, для радиаторов, как правило, достаточно 60 °C.

(рисунок 41)
Получается, что нам такая высокая температура нужна только для прогрева бойлера. Учитывая, что бойлер греется достаточно быстро, и горячей водой мы не пользуемся круглыми сутками, можно сказать, что большую часть времени такая высокая температура останется невостребованной.

Подводя итоги, скажем, что из трёх вышеперечисленных вариантов подключения наиболее оптимальным является первый, где в котле уже имеется встроенный трёхходовой клапан, и автоматика котла уже заточена для подключения бойлера. Если вы воспользуетесь данным вариантом подключения, то не столкнётесь ни с какими проблемами при подключении и при работе котла.

Все права на видео принадлежат: Марат Ишмуратов

Для того чтобы в доме всегда была тёплая вода, устанавливают бойлер косвенного нагрева (БКН). Монтаж такого устройства целесообразен и экономически выгоден. При установке важно обратить особое внимание на обвязку бойлера косвенного нагрева с рециркуляцией, чтобы избежать совершения распространённых ошибок. Также необходимо узнать больше о принципе работы этого типа оборудования.

Показать всё

Принцип работы устройства

Перед приобретением и монтажом бойлера следует понять некоторые конструкционные особенности и принцип работы самых популярных моделей. Существует много типов подобных установок, способных работать одновременно от системы отопления и альтернативных источников энергии.

Целесообразно рассмотреть в качестве примера традиционные установки с классическим змеевиком, которые работают (получают тепловую энергию) от горячей воды. Для начала следует более детально разобраться с термином «косвенный нагрев». Классические установки используют подключение к электричеству или природный газ, чтобы получать тепло. Бойлеры не имеют таких преимуществ. Они подключаются к ГВС и используют тепло воды или другого теплоносителя.

Рециркуляция гвс(бойлер и насос гвс)

Стандартные установки имеют форму круглой бочки (хотя сегодня уже существуют более удобные и компактные модели квадратной формы). Если присмотреться к линейке продуктов от известных производителей, то можно заметить определённую тенденцию. Все они имеют одинаковый дизайн. Это касается и бойлеров, и газовых котлов. Можно существенно сэкономить место при их размещении, установив один агрегат на другой.

Единственный элемент нагрева - змеевик из латуни или стали. Он находится внутри корпуса (бака), имеющего защитный слой эмали. Для уменьшения теплопотерь корпус хорошо изолируется, а иногда и покрывается защитным кожухом.

Если нужно быстро нагревать воду, то следует выбирать устройства с несколькими теплообменниками. Для медленного остывания воды нужны модели с хорошей изоляцией.

- один из самых важных элементов в современных бойлерах. Деталь служит для предотвращения появления коррозии на всех внутренних поверхностях, а сам стержень находится внутри конструкции в верхней её части. Благодаря этому агрегат служит в несколько раз дольше. Конструкция обязательно должна иметь термостат и встроенные клапаны, так как они являются предохранителями от сильного повышения давления в результате выхода из строя всей системы.

Распространённый миф гласит, что бойлеры не являются эффективным оборудованием для нагрева воды, поскольку температура теплоносителя в змеевике не превышает 70 °C. Это не так. Здесь всё зависит от площади соприкосновения теплоносителя в змеевике с водой. В БКН она довольно большая, поэтому вода нагревается эффективно даже при, казалось бы, низкой температуре, не превышающей 70 °C.

Работает устройство очень просто. Ёмкость бойлера полностью наполняется холодной водой для нагрева. Внутри находится змеевик, в который запускается в этот момент горячая вода из котла. Холодная вода через определённое время нагревается и становится пригодной для принятия душа, мытья посуды и других бытовых нужд.

Схемы подключения бойлера косвенного нагрева к настенному одноконтурному котлу



Оборудование с блоком управления

Сегодня существует два варианта бойлеров - простые (более дешёвые) и со встроенным блоком управления. При этом стоит помнить, что такой блок является обязательным, если основное греющее устройство, к примеру, газовый котёл, не имеет функции управления.




Внутрь вмонтированного блока управления зачастую устанавливают датчик температуры. Также существует возможность остановить или включить подачу воды в теплообменник. Устройство может работать в автоматическом режиме. Для подключения оборудования необходимо выполнить такие действия:

• подсоединить входящую и выходящую линию для пуска воды из котла;
• подключить шланг и включить подачу холодной воды;
• для распределения горячей воды на выходе установить коллектор.

Многие думают, что с блоком управления температуру воды в бойлере можно регулировать. Это мнение ошибочно. Максимально достижимая температура - это градус самого теплоносителя, который подаётся непосредственно с котла. Как правило, жидкость нагреется на 1-2 градуса меньше. Если нужна вода с более высокой температурой, то лучше выбирать модель со встроенным ТЭНом. Обычно такая схема нужна при наличии низкотемпературного котла.

Подобные агрегаты лучше покупать вместе с твердотопливным котлом. Даже если дрова перегорят, всегда будет доступ к горячей воде ещё долгое время.

Обзор водоснабжения с рециркуляцией ГВС



Разновидности агрегатов

Баки с простейшей конструкцией занимают лишь определённую часть рынка подобного оборудования. Есть более усовершенствованные модели, функции которых очень полезны для совмещения с системой ГВС. К примеру, существует в таком оборудовании возможность аккумуляции тепла. Она необходима в случае частых перебоев с электричеством или больших тарифов на электроэнергию. Подобные агрегаты отличаются усиленной изоляцией, что предотвращает теплопотери, а также увеличенным объёмом накопительной ёмкости до 300 литров.

Существует ещё один вариант обвязки бойлера ГВС с рециркуляцией, при котором подача воды в точки водозабора осуществляется гораздо быстрее. Отличием этой конструкции является обеспечение устройства не одним патрубком для соединения с системой горячего водоснабжения, а тремя и более. По двум патрубкам движется горячая вода, а по третьему - холодная. Циркулирует жидкость с помощью насоса. С такой схемой можно реализовать массу полезных идей, например, обустроить место для сушки полотенец. Вода в таком оборудовании нагревается быстрее, чем в обычных конструкциях, но и цена его гораздо выше.



Оптимальный размер бака

Цилиндрические баки имеют размеры, отличающиеся от квадратных (кубических). Габариты устройства необходимо выбирать с учетом возможностей установки, наличия места и потребностей семьи в горячей воде. Есть очень компактные модели на 80-100 литров. Самые большие могут доходить до 1600 литров.

При монтаже устройства эти показатели очень важны. Размещая бойлер на стене, нужно выбирать только небольшие модели до 150 литров. Более габаритные устройства необходимо устанавливать на пол.

Все настенные агрегаты имеют в комплекте специальные крепежи и кронштейны. Напольное оборудование оснащено ножками или специальной подставкой.

Одноконтурный котел и бойлер косвенного нагрева, как подключить?

Обвязка бойлеров

Простая схема обвязки котла и бойлера косвенного нагрева предполагает их совместную установку вместе со всеми насосами и другим оборудованием. Так будет намного проще. Если монтировать бойлер в уже установленную сеть ГВС, то сделать это гораздо труднее. Чтобы приборы нормально работали, необходимо придерживаться некоторых правил:






Если стены в доме сделаны из гипсокартона или тонкого дерева, то настенные бойлеры лучше не покупать, так как они просто не будут держаться на такой поверхности. В этом случае лучше выбрать напольные модели. Для крепления настенных устройств больше подойдут бетонные или кирпичные плоскости.

Кронштейны настенных агрегатов фиксируются с помощью дюбелей, скоб или анкерных болтов. Как правило, они предоставляются производителем в комплекте с оборудованием. Если нет, то их можно купить в любом строительном магазине.

Бойлер нужно устанавливать на уровне с котлом или выше него. Если с настенными моделями всё понятно и их можно прикрепить в любом подходящем месте, то для напольных приборов необходимо сделать специальный постамент высотой не более 1 метра.

Все патрубки следует направлять в сторону котла, даже если они спрятаны за устройством или фальшстеной.

Правильный монтаж

При выборе схемы обвязки бойлера косвенного нагрева следует также определиться с принципом его действия. Он может быть с приоритетом или без него.

Первый вариант заключается в приоритетности нагрева воды в бойлере. При необходимости весь теплоноситель с котла можно пропустить через змеевик БКН, вследствие чего вода нагреется значительно быстрее. После того как жидкость будет нагрета до необходимой температуры, теплоноситель перенаправляется в радиаторы с помощью переключения режима в блоке управления.

Если подключать систему без приоритета, тогда весь теплоноситель перенаправить не удастся. Вода станет нагреваться дольше, поскольку используется только часть от всего его объёма.

Отопления с бойлером по принципу приоритетности намного эффективнее обычной, так как даёт возможность нагреть большое количество воды очень быстро без ущерба для отопительной системы.

При отключении отопления температура воздуха в комнате за полчаса если и понизится, то незначительно, но зато за это время можно будет получить большой объём тёплой воды. При этом нужно помнить, что для такой схемы необходим очень мощный котёл.

Схемы подключения БКН

Схемы подключения бойлера зависят от его класса, производителя и системы отопления в доме. Важно правильно выбрать место установки. При этом нужно учитывать месторасположение котла, врезку насоса и другие нюансы. Существуют такие основные способы обвязки:



Таким образом, установка бойлера БКН в систему отопления частного дома или квартиры играет важную роль в экономии семейного бюджета и быстром получении горячей воды.
