Радиаторы. Свойства и виды отопительных приборов.

Радиатор - это устройство предназначено для того, чтобы выделить тепловую энергию. В системе отопления радиатор нужен для того, чтобы выделить тепло в помещение для его обогрева. А в автомобилях для того, чтобы выделить излишнюю температуру двигателя, то есть охладить двигатель.
В этой статье, я Вам помогу подобрать радиатор, Вы узнаете, как правильно применить радиатор.
Способы подключения радиаторов. Свойства и параметры.

Так выглядят алюминиевые и биметаллические радиаторы.

Данный радиатор состоит из определенного количества секций, которые соединены между собой межсекционным ниппелем и специальной уплотняющей прокладкой.
Высота может быть разной в зависимости от проектного решения и дизайна.
Межосевое расстояние (от центра верхней до нижней резьбы) Обычно: 350мм, 500мм. Но бывают и больше, но их найти сложно и они не пользуются большим спросом.
На 350 мм, мощность до 140 Вт/секция. При 500мм, до 200 Вт/секция.
Что касается выделяемого тепла радиатором?
Скажу лишь, что при низко температурном отопление, количество выделяемого тепла сильно уменьшается. Например, если в паспорте указана мощность 190 Вт/секция - это означает, что данная мощность будет справедлива при температуре теплоносителя 90 градусов и температуре воздуха 20 градусов. Подробней о выделение тепла написано здесь: Расчет потерь тепла через радиатор
Чем отличаются биметаллические радиаторы от алюминиевых радиаторов?
Биметаллические радиаторы на самом деле это стальные радиаторы, покрытые алюминием для лучшей теплоотдачи. То есть в биметаллических радиаторах использовано два металла - это сталь (железо) и алюминий.
Биметаллический радиатор выдерживает большое давление и специально спроектирован для центрального отопления. Поэтому в квартирах, где центральное отопления, устанавливают только биметаллические радиаторы.
Почему не нужно ставить алюминиевый радиатор на центральное отопление?
Дело в том, что в воду центрального отопления добавляют специальные присадки, для уменьшения накипи. Делают ее более щелочной. А щелочь съедает алюминий. Поэтому чтобы не говорили про металлы, которые имеют устойчивый характер к коррозии, все равно найдется то, что может разрушить любой металл. Даже медь и медные трубы не застрахованы от коррозии. Слышал, что железный порошок или крошка стали при соприкосновение с медью, разрушает медь.
Алюминиевый радиатор подойдет в автономных системах отопления. В частных домах, где свое отопление и свой теплоноситель без всяких хитрых добавок. Имейте в виду про антифризы, когда будите заливать антифриз, побольше, узнайте, как он будет влиять на ваши трубы из различных металлов. Алюминиевый радиатор к сожалению выделяет водород, но в каких пропорциях трудно сказать. Из-за этого водорода часто образовывается воздух, который нужно постоянно стравливать.
Биметаллический радиатор, тоже ничего хорошего из себя не представляет. Сильно подвергается коррозии, а все потому, что в воде всегда находится, какое-то определенное количество кислорода, который разрушает железо (сталь). Биметаллический радиатор, как и железные трубы, будут подвергаться коррозии.
Алюминий меньше подвержен коррозии, но все равно найдется всякая химия, которая и алюминий съест.
Еще очень часто даже вода из скважины бывает, обладает какими либо химическими свойствами. Например, может быть сильно кислотной, что тоже может только увеличить коррозию труб. Металлопластиковые трубы и трубы из сшитого полиэтилена не подвержены коррозии, но боятся больших температур свыше 85 градусов. (Если выше температура, то срок пластиковых труб резко падает.). Полипропиленовые трубы пропускают кислород. О трубах поговорим в других статьях, скажу лишь, что обнаружено опытным путем, что кислород проникает через пластик. В металлопластиковых трубах имеется алюминиевый слой, который препятствует прохождению кислорода в систему отопления.
Для того, чтобы ваши железные трубы и стальные радиаторы прослужили дольше необходимо воду или теплоноситель сделать более щелочной. Существуют специальные добавки.

Давление радиаторов.
Что касается рабочего давления, то для алюминиевых радиаторов это от 6 до 16 атмосфер.
Для биметаллических радиаторов это от 20 до 40 атмосфер.
Что касается давления в системах центрального отопления, то оно может достигать 7 Bar. В частных домах примерно с трех этажный дом, давление примерно около 1 - 2 bar.
Коррозия и образование водорода, может быть уменьшено вследствие всяких химических обработок радиаторов на стадии производства. О чем может быть написано в паспорте. И то это еще доказать нужно. Кому это будет выгодно, радиатор даже самый дешевый прослужит минимум 10 лет. А со всякими защитными слоями лет 20-50. Итоги будут лет через 15. А когда пройдут 15 лет, то о каком-то там защитном слое просто забудут. Да и лет через 5 уже не предъявишь последствия разрушения радиаторов производителю.
Конвекторы для отопления.
Конвектор - это отопительный прибор выполнен по такой технологи. Просто обычная труба проходит через множество пластин, которые передают тепло воздуху.

Для красоты данное устройство закрывается декоративной панелью.
Что касается мощности, то они указаны в паспорте для каждой отдельной модели.
Чугунный радиатор.
Это дешевый отопительный прибор, но жутко тяжелый.

На слабую стену его не повесишь, нужно такие радиаторы вешать на усиленные кранштейны.
По мощности они до 120 Вт/секция
Коррозии тоже подвергаются и выдерживают большое давление до 40 атмосфер. За счет того, что толщина стенки у них большая, служат такие чугунные радиаторы очень долго. Чтобы разрушить такой радиатор коррозией, уйдет не один десяток лет.
Не помню, чтобы какой-нибудь старенький чугунный радиатор, начал протекать из-за коррозии.

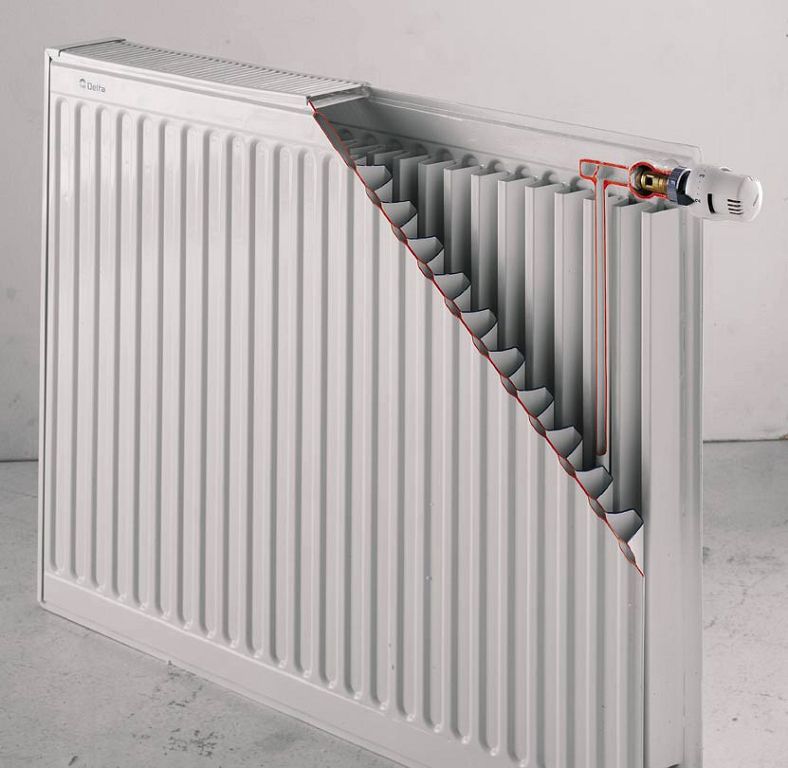

Стальные панельные радиаторы.

Стальные панельные радиаторы в квартиру на центральное отопления лучше не ставить, во-первых толщина стенки у них доходит до 2,5мм. Бывают и толщина стенки 1,25 мм. И потом коррозия их быстро съест. Давление они выдерживают меньше чем биметаллические секционные.
Рабочее давление до 10 Bar.
Каждая отдельная панель имеет свою тепловую мощность, указанную в паспорте.
Такие радиаторы стоят дешево и подходят обычно для частного дома как самый дешевый вариант. По сравнению с теплоотдачей и занимаемым местом они обходят секционные радиаторы. То есть такой радиатор будет меньше занимать места и при этом больше выделять тепло.
Чем плоха сталь для системы отопления?
В системе отопления, где присутствует сталь или железо, очень сильно вся система отопления захламляется шламом и последствиями от коррозии стали. Крошки ржавой стали начинают скапливаться в сетчатых фильтрах и ухудшают циркуляцию системы отопления. Поэтому, если у Вас имеются стальные трубы или стальные радиаторы, то фильтры следует использовать с хорошим запасом. Или придется каждый месяц чистить фильтры. Если фильтры не чистить, то система отопления встает и не циркулирует тепло по трубам.
Чем плох алюминий для системы отопления?
Алюминий выделяет водород. С алюминиевыми радиаторами очень часто приходится стравливать воздух из системы отопления. Кстати алюминиевые радиаторы служат гораздо дольше, чем стальные. Но у секционных радиаторов первым делом подтекают места соединения из-за не качественных прокладок или соединений. Или если вы используете незамерзающую жидкость, что тоже увеличивает подтеки в местах соединения. Кстати медные трубы, где циркулирует теплоноситель по алюминиевым радиаторам живут не долго. Поэтому ходит слух, что медь и алюминий несовместимы. Так же слышал, что медь и сталь несовместимы. А у современных газовых котлов внутри медные трубки. Но это не страшно, разница может быть не большой и может сократить срок медных труб в полтора-два раза. По моим прогнозам лет 10 труба может прослужить спокойно. Хотя это может быть просто страшилкой. Так как, работая на фирме, сколько мы коттеджей настроили с медными трубами и алюминиевыми радиаторами. И до сих пор продолжаем в таком же духе. По мне дык - больше разрушаемость идет из-за незамерзающей жидкости и воде смещенной в сторону кислотной среды. И еще алюминиевые радиаторы боятся гидроударов и электрохимическую коррозию.
Разница между сталью и алюминием не большая , воздух может быть образовывается на 30% больше с алюминием. А разрушительная коррозия может отличаться на 10-30%. И то все зависит от теплоносителя. Плохой теплоноситель может испортить вашу систему отопления быстрее, чем какое либо сочетание металлов. На воде ваша система отопления прослужит гораздо дольше, чем на незамерзающей жидкости - факт. Но может быть и наоборот, если вода будет сильно смещена в сторону кислотности. Советую узнать о дополнительных присадках в систему отопления. Лучше об этом знают ученые в лаборатории ЖКХ, так как в центральном отопление циркулирует специальная обработанная вода. Консультанты в магазинах могут об этом не знать.
Слышал, что цынк не совместим с незамерзающей жидкостью . Поэтому в оцинкованные трубы лучше не заливать незамерзающую жидкость.
Что касается секционных радиаторов.
Очень часто люди и монтажники сталкиваются с таким вопросом:
Сколько секций можно установить на один радиатор?
Некоторые специалисты в упор утверждают, что нужно не более 10 секций на один радиатор. Основная причина, почему не превышают количество секций - это расход теплоносителя!
Объясняю!
Если расход будет не достаточным для мощного радиатора, то из него будет выходить более остывший теплоноситель! Соответственно перепад будет большим. В итоге, сколько бы Вы не вешали секций, если маленький расход - то выгода становиться не эффективной. Так как основная передача тепла идет от теплоносителя, а количества секций увеличивает получение этого тепла от теплоносителя. С большим количеством секций увеличивается температурный напор радиатора. То есть на подаче высокая температура, а на обратке низкая.
Отвечаю, что можно ставить радиатор с 20 секциями! Необходимо только иметь достаточный расход теплоносителя! Если хотите понять гидравлику и теплотехнику системы отопления, то рекомендую познакомиться с моим курсом:
Гидравлический расчет 2.0
Имейте в виду про термостатический клапан, он уменьшает расход через радиатор.

Отопительный прибор, работающий по радиационно-конвективному принципу, – называют радиатором. Пустотелая конструкция корпуса позволяет, пропуская любой теплоноситель, нагреть внешнюю поверхность металлического прибора. А после от секций нагретого радиатора тепловая энергия излучается в помещение.

Предназначенные для подогрева воздуха в помещении теплообменники изготавливаются из различных сплавов. Такой подход обеспечивает максимальные показатели теплоотдачи в каждом конкретном случае:

Алюминиевые приборы и их модификации благодаря высокой теплоотдаче востребованы в индивидуальном строительстве, со щадящими режимами работы и тщательной подготовкой теплоносителя.

Привычные большинству россиян чугунные радиаторы представляют собой экономичный вариант для отопительных систем, у которых невозможно отследить качество воды.

Медные трубки с алюминиевыми ребрами являются нагревательным элементом всех конвекторных водяных систем.

Стальные радиаторы из-за широкого видового ассортимента — наиболее популярный вариант среди потребителей, следующих модным заграничным тенденциям дизайна помещений.

Алюминиевые секционные радиаторы

Радиаторы из алюминиевых сплавов выгодно отличаются малым весом и высоким КПД. Этими факторами обусловлены: несложный монтаж и эффективная работа отопительного элемента.

Заявленные производителями как приборы, предназначенные для работы в системах центрального отопления, они не всегда годны к эксплуатации в отопительных контурах старого образца, потому что соли тяжелых металлов способны разрушить полимерную пленку, закрывающую алюминиевую поверхность. Этот процесс, продолжающийся длительное время, в результате приводит к разрыву литой конструкции.

При условии обеспечении контроля за теплоносителем (используя автономную отопительную систему) и недопущении прямого контакта разнородных металлов (меди или стали с алюминием) алюминиевый радиатор гарантированно прослужит до 25 лет.

Рабочее давление в 6 — 16 бар позволяет подключать батарею к центральному отоплению, но ежегодное тестирование центральной системы, нагрузкой в 10 бар, предполагает внимательное изучение заявленных параметров.

Радиаторы, отлитые под давлением, выдерживают более значительные нагрузки, чем спрессованные экструзионные (выдавленные) элементы.

Биметаллические модели

Биметаллические батареи имеют сложную конструкцию, выполненную из стали или меди и алюминия. Во избежание внутренней коррозии, сталь, придающая конструкции прочность, покрывается тонким полимерным слоем. Алюминий, обладающий высокой теплопроводностью, используется для отливки внешней поверхности испарителя (широкие ребра радиатора). Благодаря именно тонкостенному стальному прокату, внутри прибора и большим алюминиевым секциям, вес радиатора остается незначительным, в то время как стальная составляющая позволяет выдерживать давление до 25 бар.

Для исключения непосредственного контакта гальванируюших металлов между ними присутствует изоляционный слой паронита. Поэтому срок службы биметаллического прибора продолжительнее, чем у какого-либо другого отопительного элемента.

Высокий КПД и возможность оперативного монтажа позволяют эффективно использовать биметаллический радиатор для обогрева очень больших площадей (выставочные залы, торговые павильоны). Переносные биметаллические масляные приборы, благодаря высокой плотности теплового носителя, обеспечат локальную тепловую завесу в любом закрытом помещении.

Чугунные отопительные приборы

Радиаторы, составленные из чугунных секций, не подвержены коррозии. Свойства чугунного сплава обеспечивают хорошую теплоотдачу, а возможность изготовления декоративно оформленных секций свидетельствует о конкурентоспособности.

Среди недостатков чугунных батарей отопления – значительный вес и свойственная тонкому чугуну хрупкость. Усредненный показатель веса, для одной секции, равен 5 кг. Зато приборы из чугуна держат высокое давление, могут быть доукомплектованы дополнительными секциями, совершенно нетребовательны к качеству теплового носителя, причем рабочая температура воды может достигать 130°С. Отопительные приборы из чугуна имеют значительный срок службы (около 40 лет). Даже, если секции изнутри покрыты минеральными отложениями (из-за длительной эксплуатации в системах с «жесткой» водой), это никак не повлияет на теплопроводность чугуна и общие показатели теплоотдачи.

Разнообразие видов секций современных чугунных радиаторов (1- , 2х и 3х канальные, классические и с тиснением, стандартные и увеличенные) позволяет подобрать тот вариант, который необходим в каждом конкретном случае, с учетом всех значимых факторов.

Панельная конструкция стальной батареи имеет ряд собственных преимуществ, основным из которых можно считать повышенную теплоотдачу. Ведь в корпусе радиатора расположены каналы для теплоносителя, полезный объем которых больше, чем у чугунных аналогов. В то же время сталь нагревается быстрее. Следовательно, при одинаковых затратах современный стальной радиатор нагревается сильнее, чем устаревший чугунный. Эта особенность делает стальные панели востребованными в индивидуальном строительстве, особенно в условиях жесткой экономии ресурсов.

Модельный ряд стальных отопительных приборов панельного типа включает батареи с нижней боковой подачей. Встроенные теплорегуляторы обеспечивают постоянный контроль за температурой, причем тонкостенная (не более 2 мм) конструкция моментально реагирует на изменение положения терморегулятора. Максимально продумана даже система крепления – практически незаметные кронштейны надежно зафиксируют радиатор на стене или на полу.

Низкое давление (9 бар), заявленное для стальных панелей, не позволяет их массово подключать к центральной отопительной системе с ее значительными перегрузками.

Трубчатая конструкция стального радиатора существенных недостатков, кроме высокой стоимости, не имеет. Цена прибора обусловлена сочетанием дорогостоящего материала и его низкой теплоотдачей (из-за специфической трубчатой формы).

В силу конструктивных особенностей отопительный прибор, собранный из стальных секций, приносит не только практическую пользу, обогревая помещение. Внешний вид классической модели трубчатого радиатора способен украсить комнату, смоделированные фигурные конструкции могут стать отправной точкой в разработке дизайнерской концепции.

Сталь подвержена коррозии, а антикоррозийная обработка готового изделия только увеличит его стоимость — поэтому радиаторы из обычной стали уже не производят. Технологически возможно собрать трубчатую конструкцию из оцинкованного сталепроката. Отдельные сегменты соединяются точечной сваркой в области коллектора. Причем готовое изделие полностью симметрично, что позволяет осуществить монтаж без предварительной разводки труб. Такой радиатор не коррозирует, выдерживает давление системы в 12 бар, поэтому его можно приобрести для установки в многоэтажных зданиях.

Отопительные приборы конвекторного типа

Принцип работы конвекторов основан на естественном свойстве холодного воздуха опускаться вниз и горячего – подниматься вверх. В качестве стимулятора этого круговорота используется медная трубка, по которой проходит теплоноситель. Для эффективной теплоотдачи трубка снабжена алюминиевыми пластинами. Именно они нагревают опустившийся холодный воздух, образуя тепловой поток. Весь процесс происходит внутри металлического короба, максимально открытого снизу и частично – сверху. Причем сам короб не нагревается. Иногда для увеличения подачи воздуха применяют приточные вентиляторы.

Такие элементы отопительной системы, позволяющие быстро обогреть помещение, могут быть выполнены в виде отдельного настенного блока, скамейки, плинтуса. Выпускаются внутрипольные конвекторы.

Это единственно верное решение при оборудовании системы отопления в помещении с низкими подоконниками или окнами во всю стену, потому что от установленного возле окна конвектора поднимается теплый воздух, преграждая путь холодному, исходящему от окна

Классические модели рассчитаны на давление в 10 бар, поэтому их можно подключить к централизованной системе.

В качестве материала для производства водяного полотенцесушителя применяют латунь, медь и сталь. Модели из латуни предназначены для работы с теплоносителем нейтральной кислотности, медные и стальные – способны бесперебойно работать в любых системах. Высокие показатели опрессовочного давления (16 бар) позволяют смонтировать полотенцесушители и в отопительный контур, и в систему горячего водоснабжения. В любом случае, под давлением от 6 до 10 бар, прибор функционирует безаварийно.

Недостаток водяного прибора – сезонные перебои в горячем водоснабжении влекут за собой вынужденные простои в работе полотенцесушителя. В остальном, благодаря широкому ассортименту, даже требовательный потребитель сможет сделать выбор.

Электрические полотенцесушители, выполняя те же функции, что и водяные, не такие экономичные. Но возможность не зависеть от водоснабжения заставляет граждан приобретать электроприбор.

Комбинированные модели подразумевают наличие электрических тэнов в водяном полотенцесушителе. Низкая популярность водно-электрических приборов обусловлена тем, что при отсутствии воды в системе ими запрещено пользоваться.

Радиатор как элемент дизайна

Самыми распространенными дизайн-радиаторами можно считать современные водяные полотенцесушители. Видовое разнообразие моделей подталкивает на эксперимент в дизайне ванной комнаты. Однако и в жилой комнате, и в прихожей можно установить отопительный прибор, искусно замаскированный под зеркало, либо выполненный в виде абстрактного барельефа. Последнее время становятся популярны модели с подсветкой. Причем о том, что это функционирующий радиатор, знает только хозяин дома.

Комнатные дизайн-радиаторы – приборы не из дешевых, поэтому о безопасной эксплуатации думают непосредственно на фабрике. Тем более, что товар штучный, изготавливается после тщательного анализа отопительной системы и условий эксплуатации.

Невозможно найти отрицательные стороны в приборах, идеально сочетающих практический функционал и эстетический внешний вид. Единственное, о чем стоит помнить, самостоятельно приобретая готовый отопительный прибор за границей, – возможное несоответствие красивого радиатора, рассчитанного на двухтрубную систему, нашей, однотрубной. Ведь, если подозрения подтвердятся, то чудо дизайнерской мысли будет пылиться в кладовке.

На что необходимо обратить внимание при выборе радиатора

Подбор необходимого радиатора нужно осуществлять, в первую очередь, с практической точки зрения. То есть, технические характеристики:

Мощность – из расчета 1 кВт на10 кв. м.

Рабочее давление – для центральных систем от 10 бар, для замкнутых – от 6 бар.

Габариты – для того, чтобы впоследствии не переделывать проем.

Стоит помнить, что кислотные характеристики теплового носителя (воды) – один из самых весомых факторов, при подборе элементов отопительной системы. Например, показатель кислотности воды, имеющий индекс 8 и выше, не подходит для алюминиевых радиаторов.

После того как определены основные параметры, можно из подходящих вариантов выбирать модели, соответствующие собственным эстетическим представлениям.

Не стоит забывать о возможных поломках (даже если продавец утверждает о полувековом гарантийном сроке эксплуатации) и реальной возможности ремонта (модернизации). Ведь имея в 20-и метровой комнате трехсекционный чугунный радиатор, теоретически, можно рассчитывать на подключение дополнительных секций, чего не скажешь о неправильно подобранном биметаллическом приборе, который, в аналогичном случае, придется заменить полностью.

В состав системы отопления входит несколько ключевых компонентов: котлы, радиаторы, трубы, устройства контроля и безопасности. В совокупности они должны составить эффективную систему передачи тепла от нагретого теплоносителя воздуху в помещении. Эту функцию выполняют отопительные приборы систем отопления: газовые, электрические. В чем их особенность и как правильно выбрать оптимальную модель для конкретного теплоснабжения?

Назначение приборов отопления

В подавляющем большинстве случаев нагрев воздуха в помещениях дома происходит за счет передачи тепла от поверхности нагревательных элементов – радиаторов, батарей. Они могут отличаться конструктивно, иметь различный дизайн и способ поднятия температуры на поверхности. Так, стальные приборы отопления Kermi предназначены для комплектации водяной системы.

Однако несмотря на все многообразие типов можно выделить несколько ключевых особенностей этих элементов теплоснабжения. Все виды нагревательных приборов системы отопления можно классифицировать по следующим признакам:

• Используемый теплоноситель – горячая вода, электрический или газовый нагревательный элемент;
• Материал изготовления : сталь, чугун, алюминий или биметаллическая конструкция;
• Эксплуатационные качества : номинальная мощность, размеры, способ монтажа и возможность регулировки интенсивности нагрева.

Выбор определенного типа напрямую зависит от конкретной схемы теплоснабжения. Биметаллические приборы отопления устанавливаются для водяной системы. В редких случаях – при использовании в качестве теплоносителя горячего пара. Неправильный выбор может заметно снизить эффективность работы отопления. Поэтому нужно рассмотреть особенности конструкции и технические качества, которыми обладают приборы для отопления помещений.

Независимо от вида радиатора или любого другого нагревательного отопительного прибора он должен гармонично сочетаться с общим интерьером помещения. Важно обращать внимание на дизайн конструкции.

Виды устройств для водяного отопления

Наибольший ассортимент имеют отопительные приборы систем водяного отопления. Это объясняется высокой эффективностью работы подобных схем теплоснабжения, а также оптимальными затратами на обслуживание.

Все приборы отопления для дома этого типа имеют схожую конструкцию. Внутри располагаются каналы, по которым протекает теплоноситель. Тепло от него передается на поверхность радиатора (батареи) и затем с помощью естественной конвекции воздуху в помещении.

Главным отличием, которым характеризуются конвекторные приборы отопления, является материал изготовления. Именно он во многом определяет конструкцию нагревательного элемента. В настоящее время есть 4 вида радиаторов:

• Чугунные;
• Алюминиевые и биметаллические;
• Стальные.

Каждый из них имеет ряд функциональных и эксплуатационных особенностей. Они выбираются в зависимости от расчетных показателей – каждый тип отопительного прибора систем водяного отопления должен соответствовать характеристикам теплоснабжения.

Немаловажным фактором является вид используемого теплоносителя. Для многих биметаллических приборов отопления запрещено применение антифризов.

Чугунные батареи

Это одни из первых нагревательных компонентов, которые использовались в системах отопления. Выбор материала изготовления обусловлен относительной дешевизной, а главное – большой теплоемкостью чугуна.

Данный вид нагревательного прибора для системы отопления в настоящее время не особо популярен. Причиной этому является самый низкий коэффициент теплопроводности. Однако для создания классического интерьера в комнате нередко используются дизайнерские чугунные радиаторы.

Также следует учитывать, что рассматривать их в качестве конвекторных приборов отопления будет нецелесообразно. В конструкции не предусмотрены дополнительные пластины, способствующие лучшей циркуляции воздушных масс. Помимо это важно знать такие особенности эксплуатации чугунных радиаторов:

• Большой объем теплоносителя. В среднем этот показатель составляет 1,4 л. Это способствует быстрому остыванию горячей воды, но эффективно для небольшой отопительной системы;
• Чугунные приборы для отопления комнат трудно ремонтировать и разбирать в домашних условиях;
• Большая инертность нагрева. Повышение температуры на поверхности происходит намного медленнее, чем у электрических приборов отопления.

Несмотря на это во многих домах старого типа этот вид радиаторов до сих пор установлен. Замена выполняется только самими жильцами за свой счет.

Чугунные радиаторы необходимо прочищать от скопившейся грязи и известкового налета минимум 1 раз в 3 года.

Стальные и биметаллические отопительные приборы

На смену чугунным конструкциям пришли современные стальные и биметаллические отопительные приборы. Их основным отличием от вышерассмотренных моделей является относительно небольшой канал для теплоносителя.

Однако это никак не сказывается на уменьшении теплоотдачи. Благодаря применяемым современным материалам с высоким коэффициентом теплопередачи, при установке отопительных приборов Kermi значительно снижается инертность всей системы. Кроме этого фактора следует учитывать и другие особенности эксплуатации стальных и биметаллических радиаторов для водяного теплоснабжения:

• Наличие конвекционных панелей для улучшения циркуляции воздуха по поверхности радиатора;
• Возможность установки приборов регулировки и учета тепла;
• Доступная стоимость и простой монтаж, который можно сделать самостоятельно.

Однако при этих положительных качествах нужно знать специфику эксплуатации конкретной модели стального или биметаллического радиатора. Прежде всего – это требования к составу теплоносителя.

При выборе батареи следует уточнить – является она разборной или нет. Это поможет самостоятельно регулировать количество секций в конкретном приборе отопления.

Приборы электрического отопления

Если установка полноценного водяного теплоснабжения нецелесообразна или невозможна – монтируют электронагревательные приборы для отопления. Они отличаются от традиционных автономностью работы и компактностью. Кроме этого есть несколько типов электроприборов, у которых различный принцип генерирования тепла. Главным недостатком электрического отопления являются высокие расходы на энергоноситель. Для минимизации этого необходимы современные приборы учета на отопление – многотарифные электросчетчики. Вечером и ночью действуют льготные тарифы на потребление электроэнергии.

Электропроводка в доме должна быть адаптирована к максимальным нагрузкам от электронагревательных приборов для отопления.

Нагревательные конвекторы

Если в доме или квартире нет автономного (централизованного) отопления чаще всего устанавливают электрические нагревательные приборы. Внешне они схожи со стандартными радиаторами, но имеют существенные различия в конструкции.

Практически все электрические приборы отопления используются в качестве нагревательного элемента ТЭНы. Внутри располагается элемент с высоким показателем электрического сопротивления. При прохождении через него тока происходит преобразование электрической энергии в тепловую. Для большей эффективности ТЭНы соединяются с теплообменными пластинами из стали или алюминиевого сплава.

Существует несколько типов электрических приборов отопления для дома:

• Конвекционные . Конструкция рассчитана на относительно быстрый нагрев воздуха в комнате за счет движения потоков через специальные щели, расположенные вверху и внизу конструкции;
• Масляные . Для увеличения площади горячей поверхности вовнутрь радиатора заполняется жидкостью с высоким показателем энергоемкости. Повышение температуры происходит намного медленнее, чем у вышеописанных. Однако даже после выключения электронагревательного отопительного прибора его поверхность некоторое время остается горячей.

Практически во всех моделях установлены современные системы управления. Обязательным элементом является электронный термостат, который имеет датчик температуры для автоматической регулировки нагрева конвектора. Так же не осталась без внимания безопасность эксплуатации. При опрокидывании прибора активируется автоматический выключатель. Есть специальные модели нагревательных радиаторов, предназначенные для работы во влажных помещениях – ванных комнатах, кухнях. Они имеют влагостойкий корпус.

Однако для теплоснабжения большого дома электрические конвекторные радиаторы отопления устанавливать нецелесообразно из-за больших расходов электроэнергии. В этом случае лучше всего монтировать более экономное отопление ПЛЭН или ИК обогреватели.

Если суммарная мощность электрических конвекторов будет превышать 9 кВт – потребуется подключение трехфазной электросети с напряжением 380 В.

Инфракрасное отопление дома

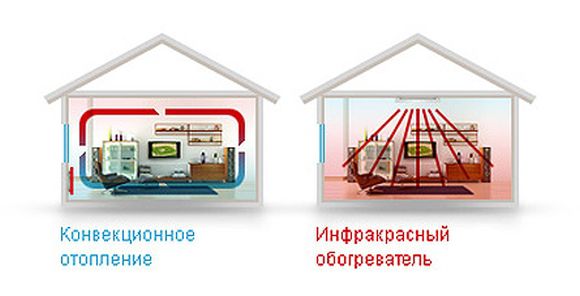

Для повышения эффективности поддержания комфортной температуры в помещении устанавливают электрические отопительные приборы, излучающие тепловые волны в ИК диапазоне. Их принцип работы заключается не в нагреве воздуха, а поверхности предметов, попавших в зону действия.

Несомненным плюсом такой методики является уменьшение затрат на электроснабжение. Это объясняется тем, что потребление ИК обогревателей на 20-30% меньше, чем у аналогичных моделей с ТЭНами.

В настоящее время существует 2 типа нагревательных приборов отопительной системы, работающие в ИК диапазоне:

• Пленочные обогреватели . На поверхности полимерной пленки нанесены резисторные проводники, которые излучают инфракрасные волны при прохождении по ним электрического тока. Могут монтироваться как в качестве теплого пола, так и на потолок комнаты – ПЛЭН;
• Карбоновые обогреватели . В специальной герметичной стеклянной колбе помещена карбоновая спираль. При включении устройства она генерирует ИК волны, которые нагревают предметы. Для эффективности подобные устройства снабжены отражателем из нержавеющего металла или алюминия.

Примечательно, что последний вид приборов для отопления комнат может быть установлен в любом месте помещения. Нередко их используют для поддержания нормальной температуры вне дома в определенной зоне.

Однако для данных ИК приборов отопления частного дома есть ряд ограничений по применению. Прежде всего – нельзя закрывать поверхность пленки. Это может привести к перегреву и выходу из строя.

Газовый нагрев воздуха в комнате

Анализируя эффективность работы вышеописанных приборов остается актуальным вопрос о снижении затрат на теплоснабжение. Поэтому в качестве их альтернативы рекомендуется рассмотреть газовые приборы отопления. К ним относят не только традиционные котлы, но и другие, не менее продуктивные конструкции.

Самым простым типов этого вида нагревателей считается газовый конвектор. Он может быть подсоединен как к магистральному газу, так и к баллону со сжиженным. Горелка располагается в корпусе, который не контактирует с воздухом в комнате. Подача кислорода для поддержания процесса горения происходит через двухканальную трубу. Через нее же удаляется угарный газ.

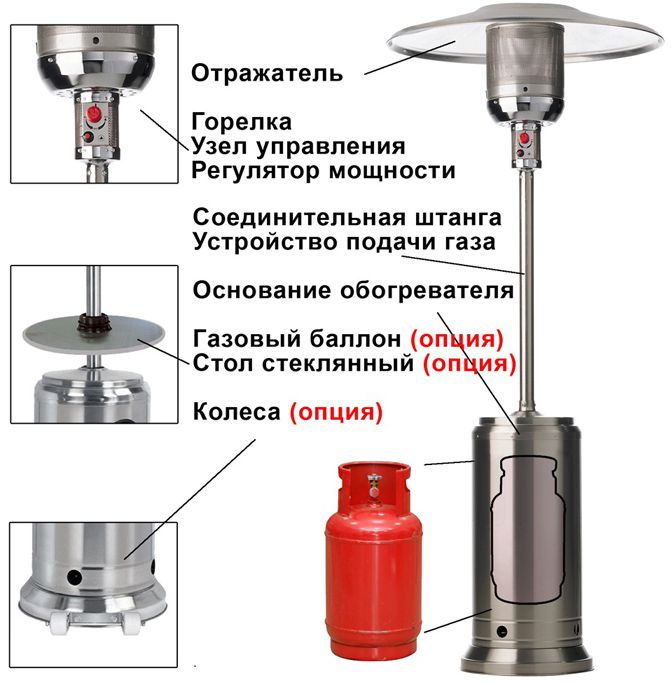

Если же необходима мобильная модель радиатора – особый интерес представляют католические газовые приборы отопления. У них несколько иной принцип работы. Газ поступает из матрицы небольших форсунок на керамическую поверхность где и воспламеняется. В результате происходит каталитическая реакция, которая и является главным источником тепла.

Что нужно учитывать при выборе газового нагревателя?

• Обязательно соблюдение правил безопасности. Прежде чем выполнить подключение устройства к газовой магистрали необходимо ознакомиться с инструкцией по эксплуатации;
• Организация отвода угарных газов. Самое распространенное следствие неисправной работы обогревателя – превышение уровня СО2 в помещении;
• Периодическая очистка форсунок от скопившейся сажи.

Нужно помнить, что все приборы отопления должны быть адаптированы к конкретным условиям эксплуатации. В первую очередь это относится к правилам техники безопасности и соблюдению режима работы.

В видеоматериале можно посмотреть пример изготовления ИК обогревателя своими руками:

Виды отопительных приборов определяются их конструкцией, обусловливающей способ передачи тепла (преобладать может конвективный или радиационный теплообмен) от внешней поверхности приборов в помещение.

Существует шесть основных видов отопительных приборов, радиаторы, панели, конвекторы, ребристые трубы, гладкотрубные приборы и калориферы.

По характеру внешней поверхности отопительные приборы могут быть с гладкой (радиаторы, панели, гладкотрубные приборы) и ребристой поверхностью (конвекторы, ребристые трубы, калориферы).

По материалу, из которого изготовляются отопительные приборы, различают металлические, комбинированные и неметаллические приборы.

Схемы отопительных приборов

а - радиатора, б - панели, в - конвектора, е - ребристой трубы, д - гладкотрубного прибора.

Металлические приборы выполняют чугунными (из серого литейного чугуна) и стальными (из листовой стали и стальных труб).

В комбинированных приборах используют бетонный или керамический массив, в котором заделаны стальные или чугунные греющие элементы (отопительные панели), или оребренные стальные трубы, помещенные в неметаллический (например, асбестоцементный) кожух (конвекторы).

Неметаллические приборы представляют собой бетонные панели с заделанными стеклянными или пластмассовыми трубами или с пустотами вообще без труб, а также фарфоровые и керамические радиаторы.

По высоте все отопительные приборы можно подразделить на высокие (высотой более 600 мм), средние (400-600 мм) и низкие (<400 мм). Низкие приборы высотой менее 200 мм называются плинтусными.

Схемы отопительных приборов пяти видов приведены на рисунке. Калорифер, применяемый прежде всего для нагревания воздуха в системах вентиляции.

Радиатором принято называть прибор конвективно-радиационного типа, состоящий из отдельных колончатых элементов - секций с каналами круглой или эллипсообразной формы. Радиатор отдает в помещение радиацией около 25% всего количества тепла, передаваемого от теплоносителя, и именуется радиатором лишь по традиции.

Панель - прибор конвективно-радиационного типа относительно малой глубины, не имеющий просветов по фронту. Панель передает радиацией несколько большую, чем радиатор, часть теплового потока, однако только потолочная панель может быть отнесена к приборам радиационного типа (отдающим радиацией более 50% всего количества тепла).

Отопительная панель может иметь гладкую, слегка оребренную или волнистую поверхность, колончатые или змеевиковые каналы для теплоносителя.

Конвектор - прибор конвективного типа, состоящий из двух элементов - ребристого нагревателя и кожуха. Конвектор передает в помещение конвекцией не менее 75% всего количества тепла. Кожух декорирует нагреватель и способствует повышению скорости естественной конвекции воздуха у внешней поверхности нагревателя. К конвекторам относятся также плинтусные отопительные приборы без кожуха.

Ребристой трубой называется открыто устанавливаемый отопительный прибор конвективного типа, у которого площадь внешней теплоотдающей поверхности не менее чем в 9 раз превышает площадь внутренней тепловоспринимающей.

Секция двухколончатого радиатора

hп - полная высота, hм - монтажная (строительная) высота, l - глубина; b - ширина.

Гладкотрубным называется прибор, состоящий из нескольких соединенных вместе стальных труб, образующих каналы колончатой (регистр) или змеевиковой (змеевик) формы для теплоносителя.

Рассмотрим, как выполняются требования, предъявляемые к отопительным приборам.

1. Радиаторы керамические и фарфоровые изготовляются обычно в виде блоков, отличаются приятным внешним видом, имеют гладкую, легко очищаемую от пыли поверхность. Обладают достаточно высокими теплотехническими показателями: kп р =9,5-10,5 Вт/(м 2 К) ; f э /f ф >1 и пониженной температурой поверхности в сравнении с металлическими приборами. При их использовании уменьшается расход металла в системе отопления.

Керамические и фарфоровые радиаторы не получили широкого распространения из-за недостаточной прочности, ненадежности соединения с трубами, затруднений при изготовлении и монтаже, возможности проникания водяного пара через керамические стенки. Применяются они в малоэтажном строительстве, используются в качестве безнапорных отопительных приборов.

2. Радиаторы чугунные - широко применяемые отопительные приборы - отливаются из серого чугуна в виде отдельных секций и могут компоноваться в приборы различной площади путем соединения секций на ниппелях с прокладками из термостойкой резины. Известны разнообразные конструкции одно-, двух- и многоколончатых радиаторов различной высоты, но наиболее распространены двухколончатые средние и низкие радиаторы.

Радиаторы рассчитаны на максимальное эксплуатационное (обычно употребляется термин - рабочее) давление теплоносителя 0,6 МПа (6 кгс/см 2) и обладают сравнительно высокими теплотехническими показателями: k пр =9,1-10,6 Вт/(м 2 К) и f э /f ф ≤1,35.

Однако значительная металлоемкость радиаторов [(M=0,29-0,36 Вт/(кг К) или 0,25-0,31 ккал/(ч кг °С)] и другие недостатки вызывают замену их более легкими и менее металлоемкими приборами. Следует отметить их непривлекательный вид при открытой установке в современных зданиях. В санитарно-гигиеническом отношении радиаторы, кроме одноколончатых, не могут считаться удовлетворяющими требованиям, так как очистка от пыли межсекционного пространства достаточно затруднительна.

Производство радиаторов трудоемко, монтаж затруднителен из-за громоздкости и значительной массы собранных приборов.

Стойкость против коррозии, долговечность, компоновочные преимущества при неплохих теплотехнических показателях, налаженность производства способствуют высокому уровню выпуска радиаторов в нашей стране. В настоящее время выпускается двухколончатый чугунный радиатор типа М-140-АО с глубиной секции 140 мм и межколончатым наклонным оребрением, а также типа С-90 с глубиной секции 90 мм.

3. Панели стальные отличаются от чугунных радиаторов меньшей массой и стоимостью. Стальные панели рассчитаны на рабочее давление до 0,6 МПа (6 кгс/см2) и имеют высокие теплотехнические показатели: k пр =10,5-11,5 Вт/(м 2 К) и f э /f ф ≤1,7.

Панели изготовляют двух конструкций: с горизонтальными коллекторами, соединенными вертикальными колонками (колончатой формы), и с горизонтальными последовательно соединенными каналами (змеевиковой формы). Змеевик иногда выполняется из стальной трубы и приваривается к панели; прибор в этом случае называется листотрубным.

Панели удовлетворяют архитектурно-строительным требованиям, особенно в зданиях из крупных строительных элементов, легко очищаются от пыли, позволяют механизировать их производство с применением автоматики. На одних и тех же производственных площадях возможен выпуск в год вместо 1,5 млн. м 2 энп чугунных радиаторов до 5 млн. м 2 энп стальных. Наконец, при использовании стальных панелей сокращаются затраты труда при монтаже из-за уменьшения массы металла до 10 кг/м 2 энп. Уменьшение массы повышает тепловое напряжение металла до 0,55-0,8 Вт/(кг К) . Распространение стальных панелей ограничивается необходимостью применения холоднокатаной листовой стали высокого качества толщиной 1,2-1,5 мм, стойкой по отношению к коррозии. При изготовлении из обычной листовой стали срок службы панелей сокращается из-за интенсивной внутренней коррозии. Стальные панели, кроме листотрубных, используют в системах отопления с обескислороженной водой.

Стальные штампованные панели и радиаторы различных конструкций широко применяются за рубежом (в Финляндии, США, ФРГ и др.). В нашей стране выпускаются средние и низкие стальные панели с каналами колончатой и змеевиковой формы для одиночной и спаренной (по глубине) установки.

4. Панели бетонные отопительные изготовляют:

1. с обетонированными нагревательными элементами змеевиковой или колончатой формы из стальных труб диаметром 15 и 20 мм;
2. с бетонными, стеклянными или пластмассовыми каналами различной конфигурации (безметалльные панели).

Эти приборы располагают в ограждающих конструкциях помещений (совмещенные панели) или приставляют к ним (приставные панели).

При применении стальных нагревательных элементов бетонные отопительные панели можно использовать при рабочем давлении теплоносителя до 1 МПа (10 кгс/см 2).

Бетонные панели обладают теплотехническими показателями, близкими к показателям других гладких приборов: k пр =7,5-11,5 Вт/(м 2 К) и f э /f ф ≈1, а также высоким тепловым напряжением металла. Панели, особенно совмещенные, отвечают строгим архитектурно-строительным, санитарно-гигиеническим и другим требованиям.

Однако бетонные панели, несмотря на их соответствие большинству требований, предъявляемых к отопительным приборам, не получают достаточно широкого распространения из-за эксплуатационных недостатков (совмещенные панели) и трудности монтажа (приставные панели).

5. Конвекторы обладают сравнительно низкими теплотехническими показателями k пр =4,7-6,5 Вт/(м 2 К) и f э /f ф <1, для отдельных типов конвекторов до 0,6. Тем не менее их производство во многих странах растет (при сокращении производства чугунных отопительных приборов) из-за простоты изготовления, возможности механизации и автоматизации производства, удобства монтажа (масса всего 5-8 кг/м 2 энп). Малая металлоемкость способствует повышению теплового напряжения металла прибора. M=0,8-1,3 Вт/(кг К) . Приборы рассчитаны на рабочее давление теплоносителя до 1 МПа (10 кгс/см 2).

Конвекторы могут иметь стальные или чугунные нагревательные элементы. В настоящее время выпускаются конвекторы со стальными нагревателями:

• плинтусные конвекторы без кожуха (типа 15 КП и 20 КП);
• низкие конвекторы без кожуха (типа «Прогресс», «Аккорд»);
• низкие конвекторы с кожухом (типа «Комфорт»).

Плинтусный конвектор типа 20 КП (15 КП) состоит из стальной трубы диаметром d y =20 мм (15 мм) и замкнутого оребрения высотой 90 (80) мм с шагом 20 мм, изготовляемого из листовой стали толщиной 0,5 мм, плотно посаженного на трубу. Конвекторы 20 КП и 15 КП выпускаются различной длины (через 0,25 м) и на заводе компонуются в узлы, состоящие из нескольких конвекторов (по длине и высоте), связывающих их труб и регулирующих кранов.

Следует отметить такое преимущество применения плинтусных конвекторов, как улучшение теплового режима помещений при размещении их в нижней зоне по длине окон и наружных стен; кроме того, они занимают мало места по глубине помещений (строительная глубина всего 70 и 60 мм). Их недостатками являются: затрата листовой стали, недостаточно эффективно используемой для теплопередачи, и затруднительность очистки оребрения от пыли. Хотя пылесобирающая поверхность у них невелика (меньше, чем у радиаторов), все же их не рекомендуется применять для отопления помещений с повышенными санитарно-гигиеническими требованиями (в лечебных зданиях и детских учреждениях).

Низкий конвектор типа «Прогресс» является модификацией конвектора 20 КП, основанной на двух трубах, связанных общим оребрением той же конфигурации, но большей высоты.

Низкий конвектор типа «Аккорд» также состоит из двух параллельных стальных труб d у =20 мм, по которым последовательно протекает теплоноситель, и вертикальных элементов оребрения (высота 300 мм) из листовой стали толщиной 1 мм, насаженных на трубы с зазорами 20 мм. Элементы оребрения, формирующие так называемую лицевую поверхность прибора, имеют в плане П-образную форму (ребро 60 мм) и открыты к стене.

Конвектор типа «Аккорд» изготовляется различной длины и устанавливается в один и два ряда по высоте.

В конвекторе с кожухом увеличивается подвижность воздуха, способствующая увеличению теплопередачи прибора. Теплопередача конвекторов увеличивается в зависимости от высоты кожуха.

Конвекторы с кожухом применяют в основном для отопления помещений общественных зданий.

Низкий конвектор с кожухом типа «Комфорт» состоит из стального нагревательного элемента, разборного кожуха из стальных панелей, воздуховыпускной решетки и клапана для воздушного регулирования. В нагревательном элементе прямоугольные ребра насажены на две трубы d y =15 или 20 мм с шагом от 5 до 10 мм. Общая масса металла нагревателя 5,5-7 кг/м 2 энп.

Конвектор имеет глубину 60-160 мм, устанавливается на полу или на стене и может быть по движению теплоносителя проходным (для соединения по горизонтали с другим конвектором) и концевым (с калачом).

Наличие клапана для воздушного регулирования позволяет соединять конвекторы последовательно по теплоносителю без установки арматуры для регулирования его количества. Конвекторы могут быть также с искусственной конвекцией при установке в кожухе вентилятора специальной конструкции.

6. Ребристые трубы изготовляют из серого чугуна и применяют при рабочем давлении до 0,6 МПа (6 кгс/см 2). Наибольшее распространение имеют фланцевые чугунные трубы, на наружной поверхности которых размещаются тонкие прилитые круглые ребра.

Внешняя поверхность ребристой трубы из-за высокого коэффициента оребрения во много раз больше, чем поверхность гладкой трубы такого же диаметра (внутренний диаметр ребристой трубы 70 мм) и длины. Компактность прибора, пониженная температура поверхности ребер при использовании высокотемпературного теплоносителя, сравнительная простота изготовления и невысокая стоимость обусловливают применение этого малоэффективного в теплотехническом отношении прибора: k пр =4,7-5,8 Вт/(м 2 К) ; f э /f ф =0,55-0,69. К его недостаткам также нужно отнести неудовлетворительный внешний вид, малую механическую прочность ребер и трудность очистки от пыли. Ребристые трубы имеют также весьма низкий показатель теплового напряжения металла: М=0,25 Вт/(кг К) .

Применяют их в производственных помещениях, в которых нет значительного выделения пыли, и во вспомогательных помещениях с временным пребыванием людей.

В настоящее время выпускаются круглые ребристые трубы по ограниченному сортаменту длиной от 0,75 до 2 м для горизонтальной установки. Разрабатываются сталечугунные ребристые трубы, к которым относится ребристая труба типа PK с прямоугольными ребрами 70 X 130 мм. Эта труба отличается простотой изготовления и относительно небольшой массой. Основанием служит стальная труба d у =20 мм, залитая в чугунное оребрение толщиной 3-4 мм. Поверх ребер приливают две продольные пластины для защиты основного оребрения от механического повреждения. Прибор рассчитан на рабочее давление до 1 МПа (10 кгс/см 2).

Схема конвектора с кожухом

1 - нагревательный элемент, 2 - кожух, 3 - воздушный клапан.

Для сравнительной теплотехнической характеристики основных отопительных приборов в таблице приведена теплопередача приборов длиной 1 м.

Теплопередача отопительных приборов длиной 1 м при Δt ср =64,5° и расходе воды 300 кг/ч.

Как видно из таблицы, высокой теплопередачей на 1 м длины отличаются более глубокие отопительные приборы; наибольшую теплопередачу имеет чугунный радиатор, наименьшую - плинтусный конвектор.

7. Гладкотрубные приборы выполняют из стальных труб в форме змеевиков (трубы соединены по движению теплоносителя последовательно, что увеличивает его скорость и гидравлическое сопротивление прибора) и колонок или регистров (параллельное соединение труб с пониженным гидравлическим сопротивлением прибора).

Приборы сваривают из труб d y =32-100 мм, расположенных на расстоянии одна от другой не менее выбираемого диаметра труб для уменьшения взаимного облучения и соответственно увеличения теплопередачи в помещение. Гладкотрубные приборы применяют при рабочем давлении до 1 МПа (10 кгс/см 2). Они обладают высокими теплотехническими показателями: k пр =10,5-14 Вт/(м 2 К) и f э /f ф ≤1,8, причем наибольшие значения относятся к гладким стальным трубам диаметром 32 мм.

Показатели отопительных приборов различных видов

Примечание: Знаком + отмечено выполнение, знаком - невыполнение требований, предъявляемых к приборам; знаком ++ отмечены показатели, определяющие основное преимущество данного вида отопительного прибора.

Гладкотрубные приборы отвечают санитарно-гигиеническим требованиям - их пылесобирающая поверхность невелика и легко очищается.

К недостаткам гладкотрубных приборов относятся их громоздкость, обусловленная ограниченностью площади внешней поверхности, неудобство размещения под окнами, увеличение расхода стали в системе отопления. Учитывая указанные недостатки и неблагоприятный внешний вид, эти приборы применяют в производственных помещениях, в которых происходит значительное выделение пыли, а также в тех случаях, когда не могут быть использованы приборы других видов. В производственных помещениях их часто используют для обогревания световых фонарей.

8. Калориферы - компактные нагревательные приборы значительной площади (от 10 до 70 м2) внешней поверхности, образованной несколькими рядами оребренных труб; применяют их для воздушного отопления помещений в местных и центральных системах. Непосредственно в помещениях калориферы используют в составе воздушно-отопительных агрегатов различных типов или для рециркуляционных воздухонагревателей. Калориферы рассчитаны на рабочее давление теплоносителя до 0,8 МПа (8 кгс/см 2); их коэффициент теплопередачи зависит от скорости движения воды и воздуха, поэтому может изменяться в широких пределах от 9 до 35 и более Вт/(м 2 К) [от 8 до 30 и более ккал/(ч м 2 ˚C)].

В таблице приведены показатели отопительных приборов различных видов; условно отмечено выполнение или невыполнение требований, предъявляемых к приборам.

Описание:

Мастер-класс состоял из трех блоков. Первый блок был посвящен проблемам применения отопительных приборов в современном строительстве. Здесь рассматривались вопросы классификации отопительных приборов, их основные характеристики, методы определения этих характеристик в России и за рубежом, проблемы гармонизации методов испытаний отопительных приборов и требований к ним.

Отопительные приборы в современном строительстве

Мастер-класс АВОК «Отопительные приборы в современном строительстве» провел Виталий Иванович Сасин, кандидат технических наук, старший научный сотрудник, заведующий отделом отопительных приборов и систем отопления ОАО «НИИсантехники», директор научно-технической фирмы ООО «Витатерм», член Президиума НП «АВОК».

В мастер-классе приняли участие специалисты из Москвы, Великого Новгорода, Дмитрова, Жуковского, Рязани, Санкт-Петербурга, Уфы, Челябинска, Электростали.

Мастер-класс состоял из трех блоков. Первый блок был посвящен проблемам применения отопительных приборов в современном строительстве. Здесь рассматривались вопросы классификации отопительных приборов, их основные характеристики, методы определения этих характеристик в России и за рубежом, проблемы гармонизации методов испытаний отопительных приборов и требований к ним. Во втором блоке рассматривались новые отопительные приборы, представленные на российском рынке, их основные технические характеристики, рекомендации по применению, монтажу и эксплуатации. Третий блок был посвящен терморегулирующей и запорной арматуре, применяемой для регулирования теплового потока отопительных приборов.

Настоящая статья обобщает вопросы, рассмотренные в ходе первого и второго блоков мастер-класса АВОК.

Классификация отопительных приборов и основные технические требования к их конструкциям, методам контроля, монтажа и эксплуатации приведены в Стандарте АВОК «Радиаторы и конвекторы отопительные. Общие технические условия» (СТО НП «АВОК» 4.2.2–2006).

Хочется обратить внимание проектировщиков на особенности испытания отопительных приборов и существующие методики этих испытаний. В России методика испытаний отличается от методик, принятых в Европе и Китае. Например, в нашей стране в климатической камере при испытаниях отопительных приборов должны охлаждаться стенки, для того чтобы процесс был стационарным, но при этом запрещено охлаждать пол. В результате приборы, испытанные по разным методикам, выдают различные показатели. Европейские показатели обычно несколько завышены по сравнению с отечественными. Ранее, при перепаде температур 90/70 °С, это завышение составляло около 8–14 %, сейчас, при переходе в европейских странах на перепад 75/65 °С, разница уменьшилась, но все равно составляет 3–8 %.

В среднем тепловые показатели отопительных приборов, определенные согласно европейскому стандарту EN 442–2, превышали при одном и том же температурном напоре отечественные на 6–14 % при ранее использованных расчетных параметрах теплоносителя 90/70 °С и температуре воздуха 20 °С и на 3–8 % при новых параметрах (75/65 % и температуре воздуха 20 °С). Однако следует отметить, что большинство расчетных данных в зарубежных каталогах и проспектах пересчитано со «старого» стандартного температурного напора θ = 60 °С на «новый» θ = 50 °С, определенных все-таки при погрешности до 14 %.

Кроме того, есть различие и в методиках проведения гидравлических испытаний. Зарубежные методики предусматривают испытания нового прибора, отечественные – уже загрязненный прибор, соответствующий примерно трем годам эксплуатации. Гидравлические характеристики, полученные по зарубежным методикам на «чистых» приборах, оказываются ниже на 10–30 % определенных согласно отечественным требованиям на приборах с примерно трехлетним сроком эксплуатации.

Отличаются и требования отечественных и зарубежных норм по прочности. С другой стороны, и некоторые отечественные производители в целях экономии используют так называемый «расчетный» метод определения теплоотдачи отопительных приборов, которая при этом неоправданно завышается. В результате вместо расчетной температуры 18–22 °С в помещениях обеспечивается всего лишь 13–14 °С.

И наконец, отечественные рабочие прочностные характеристики отопительных приборов определяются с большим запасом по сравнению с испытательными с завышением в 1,5 раза, а не в 1,3 раза, как за рубежом. К отечественным приборам дополнительно предъявляются требования по соотношению значений минимальных разрушающих прибор давлений и их максимально допустимых рабочих давлений.

Сопоставление отечественных и европейских (ЕN 442–2) методов тепловых испытаний отопительных приборов показывает, что отечественная методика в большей мере, чем зарубежная, отвечает реальным условиям эксплуатации отопительных приборов и не дает завышения тепловых характеристик. Гидравлические и прочностные испытания отопительных приборов, проведенные согласно российским требованиям, также в большей мере, чем по зарубежным, отражают реалии эксплуатации отопительных приборов в отечественном строительстве.

Таким образом, можно сделать вывод, что отечественные методы испытаний более четко, чем зарубежные, определяют основные технические характеристики отопительных приборов применительно к отечественным условиям их эксплуатации. Проблема применения отопительных приборов определяется в значительной мере возможностью получения полных и достоверных данных по их теплогидравлическим, прочностным и эксплуатационным характеристикам. Зарубежные методы, с учетом принятых в Европе методов испытаний, завышают тепловые (обычно на 4–8 %) и прочностные показатели (на 12 %), а также занижают гидравлические характеристики на 5–20 %. Отечественные производители зачастую используют для получения основных технических данных расчеты и испытания на неаккредитованных и неаттестованных стендах, завышая, в частности, тепловые показатели на 20–50 %, а в ряде случаев и вдвое.

Использование в системах отопления медных труб возможно в случае, если содержание растворенного кислорода в воде составляет не более 36 мкг/дм 3 , т. е. в европейских условиях медные трубы могут применяться с определенными ограничениями. Практически они могут применяться везде, однако указанное нормативное ограничение имеет место. В нашей стране рассматриваемый параметр не лимитирует применение медных труб в системах отопления.

В отечественной практике принята следующая классификация систем отопления:

По способу присоединения центральных систем отопления к источнику тепловой энергии: по независимой схеме (автономная или независимая от теплоносителя система теплоснабжения), по зависимой схеме со смешением горячей воды системы теплоснабжения с обратной (охлажденной) водой системы отопления и по зависимой прямоточной схеме.

По способу побуждения движения теплоносителя: с естественной циркуляцией (гравитационные) и с искусственной циркуляцией (насосные или элеваторные).

По схеме присоединения отопительных приборов к теплопроводам: двухтрубные и однотрубные. В двухтрубных системах отопительные приборы присоединены параллельно к двум самостоятельным теплопроводам – горячему, подающему воду в прибор, и обратному, отводящему ее от приборов; в однотрубных приборы присоединены последовательно к одному общему теплопроводу.

По способу прокладки теплопроводов (труб): на вертикальные и горизонтальные, открытые или скрытые (в каналах, штробах).

По расположению подающей и обратной магистралей: с верхним размещением магистрали с горячей водой и с нижним обратной или с нижним размещением подающей магистрали и верхним обратной, а также с нижним или верхним размещением как подающей, так и обратной магистралей.

По направлению движения теплоносителя в разводящих магистральных теплопроводах и схеме последних: тупиковые (с противоположным направлением движения теплоносителя в подающей и обратной магистралях) и попутные (с движением теплоносителя в обеих магистралях в одном направлении).

По максимальной температуре горячей воды, поступающей в систему отопления: низкопотенциальные (до 65 °С), низкотемпературные (до 105 °С) и высокотемпературные (свыше 105 °С).

Одним из наиболее удачных вариантов схемы разводки отопления является двухтрубная система разводки основных стояков с подводкой через коллектор к поквартирной разводке. Поквартирная разводка выполняется либо по двухтрубной периметральной, либо по лучевой схеме. Трубы в полу прокладываются либо в гофрированной трубе, либо с теплоизоляцией толщиной не менее 9 мм. Последний вариант предпочтительней. В обоих вариантах подвижки трубы в результате теплового расширения не оказывают никакого влияния на нормальную работу системы.

За рубежом в последнее время все большее распространение получает однотрубная система поквартирной плинтусной разводки с Н-образным подключением отопительных приборов. Одним из достоинств этой схемы является именно легкость прокладки магистралей вдоль стен обслуживаемого помещения.

Вертикальные системы отопления бывают с нижними подающими магистралями и с верхними подающими магистралями. У обеих систем есть как достоинства, так и недостатки. Например, для того чтобы реализовать систему отопления с верхней подающей магистралью, необходимо, чтобы в здании был предусмотрен чердак или верхний технический этаж. При нижней разводке подающие магистрали расположены в подвале здания или на нижнем техническом этаже.

В этом случае вся запорная и регулирующая арматура легко доступна, можно легко производить балансировку, локализацию аварий и т. д.

К сожалению, в настоящее время в многоэтажных жилых домах, особенно муниципальных, широко распространена практика замены отопительных приборов, предусмотренных проектом, на приборы совершенно другого типа. При замене отопительного прибора необходимо слить стояк (известен случай, когда для замены отопительного прибора потребовалось в ЦТП слить воду из системы отопления трех жилых зданий, подключенных к данному ЦТП). Известно много случаев, когда жильцы делали отапливаемые лоджии с переносом отопительных приборов. Был также случай, когда открытый балкон был переделан в закрытый, а для его отопления использовалось пять радиаторов, подключенных к одному стояку, при этом практически прекратилась циркуляция теплоносителя по всему этажу. Очень часто при двухтрубных системах отопления с термостатами жильцы снимают эти термостаты (не термостатическую головку, что в крайнем случае допустимо, а именно сам термостат), в результате чего вода перестает поступать на верхние этажи. В этом отношении более устойчивы как раз однотрубные системы отопления за счет наличия замыкающего участка.

В одном из городов Подмосковья четыре достаточно крупных жилых 14-этажных здания были оснащены панельными радиаторами. Присоединение систем отопления осуществлялось по независимой схеме через ИТП. Дома с теплым чердаком, схема движения теплоносителя «снизу-вверх». В верхней части системы в теплом чердаке установлен ручной воздушный клапан. На все четыре здания предусмотрен расширительный бак достаточно большого объема. Три здания были подключены нормальным образом, но в четвертом здании из-за ошибки службы эксплуатации система не была подключена к общему замыкающему участку (к расширительному баку). В результате панельные радиаторы в квартирах верхних этажей превратились в воздухосборники, и отопительные приборы просто раздулись под действием избыточного давления.

Если есть возможность оснастить двухтрубную систему нужным образом, а затем квалифицированно ее эксплуатировать, можно применять такую схему. Если таких возможностей нет, то все-таки надежнее использовать однотрубную систему. Кроме надежности, такая система еще будет и дешевле.

Если не производить тщательную теплоизоляцию стояков, то и при двухтрубной системе отопления температура теплоносителя в каждом отопительном приборе будет различаться. Так, в двухтрубной системе отопления на последних двух этажах 16-этажного жилого здания температура теплоносителя составляет не 95/70 °С, а 80/65 °С, что вызывает жалобы жильцов.

Сейчас иногда заимствуется техническое решение, принятое в европейских странах, когда циркуляционный насос системы отопления устанавливается на прямой магистрали (горячей). Здесь нужно иметь в виду, что ранее в этих странах, при параметрах теплоносителя 90/70 °С, насосы устанавливались, как правило, на обратной магистрали. Потом, при переходе к параметрам 75/

65 °С, стало возможным устанавливать те же самые насосы и на прямой магистрали, поскольку они вполне выдерживают указанную температуру, а в системе за счет такой установки обеспечивается дополнительный напор, при котором система отопления работает более устойчиво. Но в высотных зданиях в верхней геометрической точке давление должно быть не менее 10 м вод. ст. В этом случае установка насоса на обратной магистрали практически не влияет на работу системы отопления, поскольку сам по себе напор там достаточно велик.

Переход в европейских странах на параметры теплоносителя с 90/70 °С на 75/65 °С привел к тому, что расход теплоносителя сразу увеличился в два раза, увеличилась площадь поверхности отопительных приборов, диаметр труб, что привело к увеличению стоимости отопительного оборудования. Однако в таком снижении параметров есть свои определенные преимущества. Во-первых, сокращаются бесполезные невозвратимые теплопотери (все стояки хорошо теплоизолированы). Во-вторых, в системах с автономными источниками теплоснабжения, например, электрическими котлами, эти котлы лучше работают при более низких температурах греемой воды (или антифриза).

Системы отопления с опрокинутой циркуляцией появились в 1960-х годах, когда стали широко применяться однотрубные системы отопления. При этой схеме организации отопления теплоноситель циркулирует «снизу-вверх». Эта схема была предложена для компенсации теплопотерь за счет инфильтрации.

В настоящее время при расчете системы отопления зачастую учитывается только вентиляционная нагрузка. Эта величина постоянна для всех этажей многоэтажного жилого здания. Инфильтрация же зависит от высоты. На нижних этажах нагрузка на систему отопления от теплопотерь за счет инфильтрации выше, чем на верхних. Но при опрокинутой циркуляции в отопительные приборы нижних этажей подается теплоноситель с более высокой температурой, что позволяет компенсировать несколько более высокую отопительную нагрузку. Еще одно достоинство подобной схемы – улучшенное воздухоудаление. Есть у такой схемы и недостатки. Один из недостатков – некоторое уменьшение коэффициента затекания, в результате чего хуже работают отопительные приборы, причем коэффициент затекания меняется в зависимости от типа отопительного прибора.

Характеристики отопительных приборов по нашим нормам определяются при барометрическом давлении 760 мм рт. ст. Это связано с тем, что наши отечественные отопительные приборы, даже радиаторы, достаточно большую долю теплоты передавали помещению посредством конвективного теплообмена. Конвективная составляющая зависит от того, какой объем воздуха омывает отопительный прибор. Этот объем зависит от плотности воздуха, которая в свою очередь зависит не только от температуры, но и от барометрического давления. Поэтому, например, при проектировании системы отопления объекта, расположенного в Красной Поляне, где барометрическое давления ниже 760 мм рт. ст., следует учитывать, что теплоотдача конвекторов уменьшится на 9–12 %, а радиаторов – на 8–9 %.

Традиционные отопительные приборы – чугунные радиаторы (в основном секционные) – отличаются высокой надежностью при эксплуатации в отечественных условиях, могут использоваться в зависимых системах отопления зданий различного назначения, за исключением систем отопления с антифризом. Дело в том, что из-за не очень высокого качества обработки мест соединения секций радиаторов в этих узлах вместо паронитовых прокладок применяются резиновые уплотнения. Эти резиновые уплотнения меняют свои структурные свойства при взаимодействии с антифризом.

В настоящее время на рынке представлены модели чугунных радиаторов, рассчитанные на рабочее давление не 9, а 12 атм. Следует также отметить, что, согласно Стандарту АВОК «Радиаторы и конвекторы отопительные. Общие технические условия» (СТО НП «АВОК» 4.2.2–2006), предъявляются более жесткие требования к прочностным показателям отопительных приборов: испытательное давление литых отопительных приборов (в том числе и чугунных, и алюминиевых радиаторов) должно превышать рабочее на 6 атм. или в 1,5 раза, а давление разрыва – превышать рабочее не менее чем в 3 раза. Из этого следует, что радиаторы, которые испытываются на 9 атм., могут работать при давлении 3 атм., а не 6, что зачастую декларируется производителем. Также и радиаторы, испытываемые на давление 15 атм., рассчитаны на рабочее давление 9, а не 10 атм. Этот момент необходимо всегда иметь в виду, поскольку известны случаи, когда импортные чугунные литые радиаторы разрушались из-за высокого давления.

В значительной мере высокая доля чугунных радиаторов (доля потребления в России 46–48 %) определяется реалиями нашей эксплуатации, поскольку теплоноситель (вода) зачастую не отвечает предъявляемым к ней требованиям. Единственный документ, в котором сформулированы требования к воде, это «Правила технической эксплуатации электрических станций и сетей Российской Федерации» (ранее этот документ имел номер РД 34.20.501– 95). Пункт 4.8 этого документа носит название «Водоподготовка и водно-химический режим тепловых электростанций и тепловых сетей», и в этом пункте предъявляются требования к воде, используемой в системах теплоснабжения и, соответственно, в системах отопления, тем более, если система отопления подключена по зависимой схеме. Необходимо отметить несколько важных моментов из этих правил технической эксплуатации, актуальных с точки зрения применения отопительных приборов. Так, согласно этому документу, содержание кислорода в воде не должно превышать 20 мкг/дм 3 .

В Европе указанное требование менее жесткое – количество растворенного кислорода в воде не должно превышать 100 мкг/дм 3 , и эта норма практически всегда соблюдается. Высказывались предложения гармонизировать в этой части отечественные нормы с европейскими. Однако опыт эксплуатации отечественных систем отопления показал, что эти нормы зачастую не соблюдаются, завышаясь иногда в 10–100 раз. Если же принять менее жесткую европейскую норму и завысить ее во столько же раз, последствия могут быть очень серьезными.

Необходимо также иметь в виду, что чугунные секционные радиаторы перед установкой следует перемонтировать, испытать, а после установки – окрасить. Все эти операции обуславливают дополнительные затраты, которые можно оценить из расчета около 20 долл. США за 1 кВт. Эту дополнительную стоимость следует обязательно включать в смету. Известны случаи, когда в смету закладывались лишь стоимость непосредственно самих радиаторов, а затем, для компенсации неучтенных дополнительных расходов, предусмотренные в проекте термостатические и балансировочные клапаны заменялись более дешевыми шаровыми кранами. Ряд производителей предлагает свои радиаторы уже полностью окрашенными и подготовленными к установке, соответственно, стоимость таких радиаторов несколько выше. В отношении стоимости чугунных радиаторов можно отметить, что указанная стоимость подвержена достаточно заметным резким колебаниям. В частности, некоторое время назад наблюдалось резкое возрастание стоимости таких приборов, хотя к настоящему времени ситуация стабилизировалась.

Стоимость отечественных моделей чугунных радиаторов в настоящее время составляет 1 400–1 500 руб./кВт. Дополнительная стоимость перегруппировки, испытаний на герметичность, монтажа и окраски составляет 400–500 руб./кВт.

У чугунных радиаторов довольно большая доля теплоты, около 35 %, передается помещению посредством лучистого теплообмена. Однако известны случаи, когда неквалифицированная служба эксплуатации в ходе ремонта помещений производила окраску таких радиаторов краской на основе порошковой алюминиевой пудры («серебрянкой»), тем самым сразу же снижая теплоотдачу отопительных приборов примерно на 10–15 %.

Стальные трубчатые радиаторы и дизайн-радиаторы (секционные, колончатые, блочные и блочно-секционные) отличаются широкой номенклатурой и хорошим внешним видом. Эти приборы поставляются в полной строительной готовности. Толщина стали для головки радиатора обычно составляет 1,5 мм, а стенок вертикальных труб – 1,25 мм, хотя иногда поставляются и приборы со стенками труб толщиной 1,5 мм. У ряда производителей имеются модели приборов со специальным покрытием внутренних стенок, ориентированным на использование в качестве теплоносителя воды низкого качества.

Кроме современного дизайна, в качестве достоинств этих приборов можно отметить гигиеничность и травмобезопасность. Представлены модели со встроенным термостатом. Однако приборы этого типа требуют жесткого соблюдения правил эксплуатации. Панельные и трубчатые радиаторы чаще выходят из строя не из-за растворенного в воде кислорода, а по причине подшламовой коррозии из-за отложения грязи.

Стоимость стальных трубчатых радиаторов составляет 2 500–3 000 руб./кВт. Доля потребления в России – 1,5–2 %.

Радиаторы из алюминиевых сплавов (алюминиевые радиаторы), как правило, отличаются очень хорошими дизайнерскими решениями. Среди их достоинств, кроме современного дизайна, широкая номенклатура, поставка полной строительной готовности.

Для изготовления алюминиевых радиаторов обычно используется силумин (сплав на основе алюминия и 4–22 % кремния). Этот материал не очень хорошо взаимодействует с теплоносителем, в котором много растворенного кислорода или высокий показатель pH (можно напомнить, что нейтральной среде соответствует значение pH, равное 7, кислой – ниже 7, щелочной – выше 7). Алюминий и его сплавы не очень боятся кислой среды. Производители таких приборов обычно заявляют в числе требований к теплоносителю показатель pH, равный 7–8. Однако, согласно требованиям упомянутых выше «Правил технической эксплуатации электрических станций и сетей Российской Федерации», значение рН для открытых систем теплоснабжения составляет 8,3–9,0, закрытых – 8,3–9,5, при этом верхний предел допускается только при глубоком умягчении воды, а для закрытых систем теплоснабжения верхний предел значения рН допускается не более 10,5 при одновременном уменьшении значения карбонатного индекса, нижний предел может корректироваться в зависимости от коррозийных явлений в оборудовании и трубопроводах систем теплоснабжения. В реальных условиях эксплуатации показатель pH теплоносителя составляет, как правило, от 8 до 9. Из этого следует, что формально в наших условиях алюминиевые радиаторы применять нельзя, за исключением коттеджей. В коттеджах теплоноситель циркулирует по замкнутому контуру, в результате чего в системе через некоторое время устанавливается химическое равновесие, кроме того, в системах отопления таких объектов давление относительно невысоко.

В последнее время некоторые дилеры указывают в числе требований к теплоносителю расширенный показатель pH от 5 до 11. Однако опыт испытаний и реальной эксплуатации показывает, что при показателе pH, равном 10, в алюминиевых отопительных приборах происходит интенсивное разрушение резьбы. Так, при гидравлических испытаниях из-за разрушения резьбы из таких радиаторов вылетали пробки. Для предотвращения подобных ситуаций в последние годы производители стали наносить на внутреннюю поверхность таких отопительных приборов специальное защитное покрытие. Кроме того, для изготовления отопительных приборов стали использоваться алюминиевые сплавы специального состава, нечувствительные к высокому показателю pH. Это так называемый «морской» алюминий – алюминиевый сплав, отличающийся высокой коррозионной стойкостью и прочностью.

Иногда ситуация усугубляется еще и тем, что в системах отопления применяются оцинкованные трубы, в результате чего скорость протекания электрохимической реакции резко увеличивается. Чтобы предотвратить это можно использовать для переходов запорно-регулирующую арматуру в латунном или бронзовом корпусе.

Проблемы возникают также и в тех случаях, когда в системе отопления с алюминиевыми отопительными приборами на каком-либо участке используются теплопроводы, выполненные из меди. Например, медные трубки могут применяться в теплообменниках, установленных в ИТП. В этом случае разрушаются не алюминиевые радиаторы, а именно медные изделия.

В системах с алюминиевыми радиаторами, как показал опыт эксплуатации, не всегда устойчиво работают автоматические воздухоотводчики. Лучше использовать воздухоотводчики ручные, причем во избежание возгорания взрывоопасной смеси, при выполнении этой операции категорически запрещено пользоваться открытым огнем.

Как уже было отмечено выше, алюминиевые радиаторы можно применять в коттеджах. Еще одна возможная область применения таких отопительных приборов – офисные здания крупных компаний, в которых есть собственная высококвалифицированная служба эксплуатации, которая не допускает замены отдельных отопительных приборов на приборы с иными характеристиками, строго выдерживает заданные режимы эксплуатации и т. д.

В многоэтажных жилых зданиях алюминиевые радиаторы применять, как правило, не рекомендуется. Вообще, все модели алюминиевых радиаторов требуют жесткого соблюдения правил монтажа и эксплуатации.

Стоимость радиаторов из алюминиевых сплавов 2 000–2 600 руб./кВт. Доля потребления в России равна 16 %, в том числе 6 % составляет доля биметаллических и биметаллических с алюминиевыми коллекторами.

Для предотвращения возможных проблем, характерных для алюминиевых радиаторов, – газовыделений, электрохимической коррозии и т. д. – были разработаны биметаллические радиаторы. Эти отопительные приборы дороже алюминиевых примерно на 20–25 %. Биметаллические радиаторы бывают двух типов. У радиаторов первого типа (секционных, колончатых и блочных) полностью стальной коллектор. Этот стальной коллектор затем под большим давлением заливается алюминиевым сплавом. В результате у таких радиаторов образуется хорошо развитое внешнее оребрение, как у обычных алюминиевых. Секции собираются на стальных ниппелях. В результате со стороны теплоносителя нет контакта стали и алюминия. Эти приборы по эксплуатационным показателям равноценны чугунным радиаторам. Однако такие приборы достаточно сложны в изготовлении. Например, у стальных заготовок линейное тепловое расширение в два раза меньше, чем у алюминиевого оребрения. В результате этого даже небольшая ошибка при заливке алюминиевого сплава может привести к тому, что монтажная высота секции будет отличаться от номинальной, что делает сборку отопительного прибора невозможной в принципе. Есть и другие технологические сложности. Из-за этих сложностей некоторые производители используют только отдельные стальные детали, а сами коллекторы изготавливают из алюминия. В приборах такого типа газообразование в результате электрохимической коррозии полностью не предотвращается, хотя и значительно уменьшается.

Стоимость биметаллических радиаторов первого типа составляет 2 500–3 000 руб./кВт, второго типа – 2 400–2 800 руб./кВт. Доля на российском рынке указана выше.

За рубежом самым распространенным типом отопительных приборов являются стальные панельные радиаторы . Их достоинства – современный дизайн, широкая номенклатура, полная строительная готовность, высокая гигиеничность (модели без оребрения). Поставляются модели со встроенным термостатом.

Несколько вариантов приборов этого типа отечественного производства изготовлены из стали толщиной 1,4 мм и рассчитаны на максимальное рабочее избыточное давление теплоносителя 10 атм. Минимальное испытательное давление в этом случае составляет 15 атм. Здесь учитывается то обстоятельство, что для панельных радиаторов минимально допустимое нормируемое давление разрушения увеличивается не в 3 раза, по сравнению с максимальным рабочим давлением теплоносителя, как для литых отопительных приборов, а в 2,5 раза, поскольку отопительные приборы этого типа при повышении давления ведут себя несколько иначе. Уже при 9–10 атм. у них начинается потрескивание красочного слоя. Затем, после превышения величины давления свыше 15,5–16 атм. панельный радиатор начинает раздуваться. Разрушение прибора происходит обычно при давлении 25–30 атм. Таким образом, эти приборы выдерживают все заявленные параметры. Более того, благодаря пружинным свойствам конструкционного материала, эти отопительные приборы позволяют в некоторой степени гасить гидравлические удары.

Все модели стальных панельных радиаторов требуют жесткого соблюдения правил эксплуатации. Их стоимость составляет 800–1 300 руб./кВт, доля потребления в России – 15 %.

Конвекторы (настенные, напольные, с кожухом, без кожуха, стальные, с использованием цветных металлов) отличаются высокой надежностью в эксплуатации в отечественных условиях, могут использоваться в зависимых системах отопления зданий различного назначения. Кроме того, среди их достоинств – малая инерционность, широкая номенклатура, современный дизайн, низкая температура наружных элементов конструкции конвектора, исключается опасность ожогов. Приборы поставляются в полной строительной готовности, имеются модели со встроенным термостатом.

Среди конвекторов можно выделить два типа конструкций. У конвекторов первого типа кожух способствует образованию «эффекта тяги». При снятии кожуха теплоотдача отопительного прибора уменьшается на 50 %. У конвекторов второго типа кожух выполняет чисто декоративную функцию, его снятие не только не уменьшает теплоотдачу, но даже может повысить эффективность прибора. Кроме того, снятие кожуха способствует уменьшению загрязнения отопительного прибора, улучшает условия его очистки. Однако для того чтобы определить, какого типа конвектор установлен, можно ли снимать кожух, владельцам квартир следует проконсультироваться со специалистами.

Стоимость стальных конвекторов составляет 500–750 руб./кВт, конвекторов с медно-алюминиевым нагревательным элементом – 1 500–2 300 руб./кВт. Доля потребления в России – 16%.

Отдельно можно выделить специальные отопительные приборы – конвекторы, встраиваемые в конструкцию пола, вентиляторные конвекторы. Эти приборы предназначены в основном для зданий «элитного» класса и коттеджей. Их стоимость составляет 3 000–10 000 руб./кВт, доля потребления в России – 0,5–1 %.

Из опыта эксплуатации отопительных приборов известны случаи, когда из-за локального попадания струи холодного воздуха из окна, открытого в режиме зимнего проветривания, локально замерзали и лопались отопительные приборы. Обычно такому замерзанию подвержены чугунные и, в меньшей степени, алюминиевые радиаторы. Конвекторы в этом случае практически никогда не замерзают. Поэтому проветривание створкой окна с позиции защиты отопительных приборов от разрыва при замерзании достаточно опасно. Предпочтительнее использовать для проветривания традиционные для нашей страны форточки.

Для экономии тепловой энергии отопительные приборы могут оснащаться термостатами. Здесь необходимо обратить внимание на то, что термостат – это не запорная, а лишь регулирующая арматура, поэтому установка термостата ни в коем случае не ликвидирует необходимость установки шаровых кранов для отключения отдельных отопительных приборов.

Однако для экономии тепловой энергии в системах отопления одной лишь установки термостатов недостаточно. Термостат позволяет регулировать тепловую нагрузку в соответствии с фактическим тепловым балансом помещения, особенно большой эффект экономии тепловой энергии достигается в переходный период, когда в теплое время достаточно часты перетопы. Однако в случае отсутствия учета тепловой энергии установка термостатов обеспечивает в большей степени комфортные условия в обслуживаемом помещении, нежели экономию энергии, которая составляет всего около 5–8 %. При подключении каждой отдельной квартиры через коллекторы возможна установка поквартирного теплосчетчика. Эти теплосчетчики не предназначены для коммерческого учета тепловой энергии, но позволяют проводить взаиморасчеты с владельцами каждой квартиры с учетом показаний теплосчетчика на вводе в здание: по сопоставлению показателей общего и квартирных теплосчетчиков устанавливается, какую долю потребленной тепловой энергии оплачивает каждый жилец. Вообще в Москве принято решение об установке ИТП в каждом здании, и в каждом ИТП, в свою очередь, устанавливается теплосчетчик.

С установкой теплосчетчиков сопряжено множество проблем различного характера. Например, следует иметь в виду, что за рубежом процедура оплаты потребленной тепловой энергии по показаниям теплосчетчика часто устанавливается на государственном уровне. В нашей стране эта процедура не узаконена. Сами теплосчетчики стоят достаточно дорого, кроме того, необходима их периодическая проверка, которая также требует финансовых затрат. В результате для отдельно взятого жильца установка счетчика может быть с экономической точки зрения в ряде случаев нецелесообразна, хотя установка счетчика уже заставляет людей экономить тепловую энергию.

Еще одна проблема, которую требуется решить при установке теплосчетчика – выделение квартир, в которые установка счетчиков вообще нецелесообразна. В одном из регионов России была проведена реконструкция целого городского жилого квартала, в ходе которой во всех квартирах были установлены тахометрические теплосчетчики («вертушки»). Однако были применены теплосчетчики с чувствительностью 36 кг/ч. Эта чувствительность сопоставима с расчетным расходом теплоносителя для однокомнатной квартиры, и счетчики в однокомнатных квартирах просто не работали. В результате для однокомнатных квартир ввели оплату за тепловую энергию не по показаниям счетчика, а пропорционально площади квартиры, однако при этом в стоимость заложили и всю ту экономию, которая достигалась в 2–3-комнатных квартирах.

По ряду зарубежных данных, опыт эксплуатации многоквартирных зданий в Европе показал, что при расчете системы отопления на перепад 90–70 °С установка теплосчетчиков оправдана только в квартирах, площадь которых превышает величину 100 м 2 (разумеется, в данном случае более правильно говорить о нагрузке квартиры, но, поскольку здесь речь идет об однотипных квартирах с хорошей теплозащитой, герметичными окнами и т. д., то можно условно говорить про площадь). В некоторых странах на уровне нормативных документов разрешено не устанавливать счетчики в квартирах площадью менее 100 м 2 , в связи с чем относительно дешевые муниципальные квартиры ограничиваются этой площадью.

Если нет возможности установить теплосчетчик, учет потребленной тепловой энергии может производиться посредством «распределителей тепловой энергии», точнее, распределителей стоимости потребленной теплоты. Эти приборы не являются счетчиками, показывающими общее количество потребленной тепловой энергии, а позволяют определить стоимость теплоты, потребленной каждой отдельной квартирой. Однако здесь должна быть четко и однозначно определена процедура оплаты. Должно быть законодательно закреплено, в каких пропорциях оплачивается отопление отдельной квартиры и мест общего пользования. Например, в европейских странах, в отличие от России, узаконено, какую долю должен доплачивать владелец квартиры за отопление общественных зон – лестничных клеток, вестибюлей, помещений для колясок и велосипедов и т. д.

При установке распределителей определенные трудности возникают с определением возможных мест их установки (например, на каком уровне они должны быть установлены – одна треть от высоты прибора, посередине и т. д.). Приборы европейского производства рассчитаны в основном для установки на панельные или трубчатые радиаторы. Установка этих приборов на конвекторы требует пересчета показаний. Кроме того, эти приборы не рассчитаны на применение в системах отопления, в которых движение теплоносителя осуществляется по схеме «снизу-вверх», поскольку распределение теплоносителя в отопительном приборе при такой схеме будет отличаться от распределения теплоносителя в приборе, подключенном по схеме «сверху-вниз». Очевидно, что для расчета потребленной тепловой энергии в последнем случае требуются специальные расчетные коэффициенты, причем свой коэффициент на каждую длину отопительного прибора.

Распределители бывают двух типов – с электронным датчиком температуры и испарительного типа, более дешевые. При использовании счетчиков испарительного типа необходимо, чтобы к ним был обеспечен доступ контролирующей организации. Поскольку счетчики установлены внутри квартиры, доступ к ним зачастую невозможен. Электронные счетчики позволяют организовать передачу данных по радиоканалу, поэтому для снятия показаний доступ в каждую квартиру не требуется.

Еще одна проблема, связанная с установкой теплосчетчиков и расчетами за фактическое теплопотребление, как показал в том числе и зарубежный опыт, ряд владельцев квартир отключают отопление, особенно в случае своего отсутствия в квартире, и обогрев квартиры осуществляется только за счет теплопоступлений из соседних квартир. Разумеется, в этом случае возрастают затраты на отопление владельцев этих квартир. Один из возможных выходов здесь – порядок оплаты, когда определенная доля оплачивается пропорционально площади квартиры, часть – на отопление общественных зон и часть – по показаниям квартирных теплосчетчиков или распределителей.

Целесообразно ли устанавливать автоматический терморегулятор на отопительных приборах при зависимом присоединении системы отопления к тепловым сетям?

С точки зрения создания комфортных условий в помещениях и экономии энергии установка автоматических терморегуляторов целесообразна в любом случае. Однако необходимо определить, позволяет ли качество воды, циркулирующей в тепловых сетях, использовать данную регулирующую арматуру. Если в сетевой воде содержится большое количество загрязнений, предпочтительнее использовать ручные терморегуляторы.
