Обустройство отопительной системы является наиболее затратной статьей в смете капитального ремонта или строительства. От правильности монтажа и особенностей всех элементов этого объекта зависят эксплуатационные характеристики, расходы хозяев на энергоресурсы в зимний период.

Лучевая система отопления постепенно вытесняет устаревающую тройниковую разводку. Это обусловлено рядом ее преимуществ. Как обустроить подобную разводку самостоятельно, а также каковы ее основные особенности, мастер должен узнать перед началом монтажа.

Общая характеристика

Автономное отопление в частном доме может быть выполнено при помощи различных разводок. Лучевая система еще называется коллекторной. Каждый радиатор в здании подводится к распределительному коллектору. К отопительному прибору поступает отдельная труба. К коллектору от каждого из них возвращается своя труба. Радиаторы при таком подключении являются обособленным элементом. Они не зависят от других отопительных приборов сети и подводятся к коллектору параллельно.

Коллектор представляет собой габаритное устройство. Он отвечает за питание теплоносителем каждого отдельного контура. При необходимости произвести ремонт одной батареи система отопления продолжает работу в прежнем режиме. Отсекается только один радиатор.

Индивидуальное отопление по тройниковой схеме предполагает меньшее количество труб. Однако затраты на монтаж окупаются в процессе эксплуатации системы. Особенно ярко выражен положительный экономический эффект от применения лучевой разводки в большом доме или коттедже с двумя и более этажами.

Достоинства и недостатки

Некоторыми особенностями характеризуется лучевая разводка системы отопления. Плюсы и минусы такой организации необходимо рассмотреть перед установкой. К недостаткам следует отнести большее количество труб и фитингов. Это значительно повышает стоимость ремонта. Тройниковая схема обходится значительно дешевле при монтаже. Также большое количество соединений при неправильном подключении может приводить к частым поломкам системы.

Однако все эти недостатки меркнут на фоне достоинств лучевой организации отопления. В этом случае система быстро окупает свою монтажную стоимость. Возможность регулировать нагрев в каждой комнате значительно снижает затраты на энергоресурсы. При организации такой системы получается много стыков и сгонов. Мастер имеет к ним легкий доступ. Поэтому при проведении ремонта этот фактор значительно облегчает работу.

Трубы лучевой системы можно спрятать под полом, в толще стены или просто за занавесками. Правильно спланированная схема позволяет убрать из поля зрения непривлекательные коммуникации. Тройниковая схема такой возможности владельцам дома не предоставляет.

Элементы системы

Лучевая разводка системы отопления состоит из нескольких обязательных элементов. Главным из них является котел. При расчете его мощности учитывают площадь помещений, а также теплопотери здания.

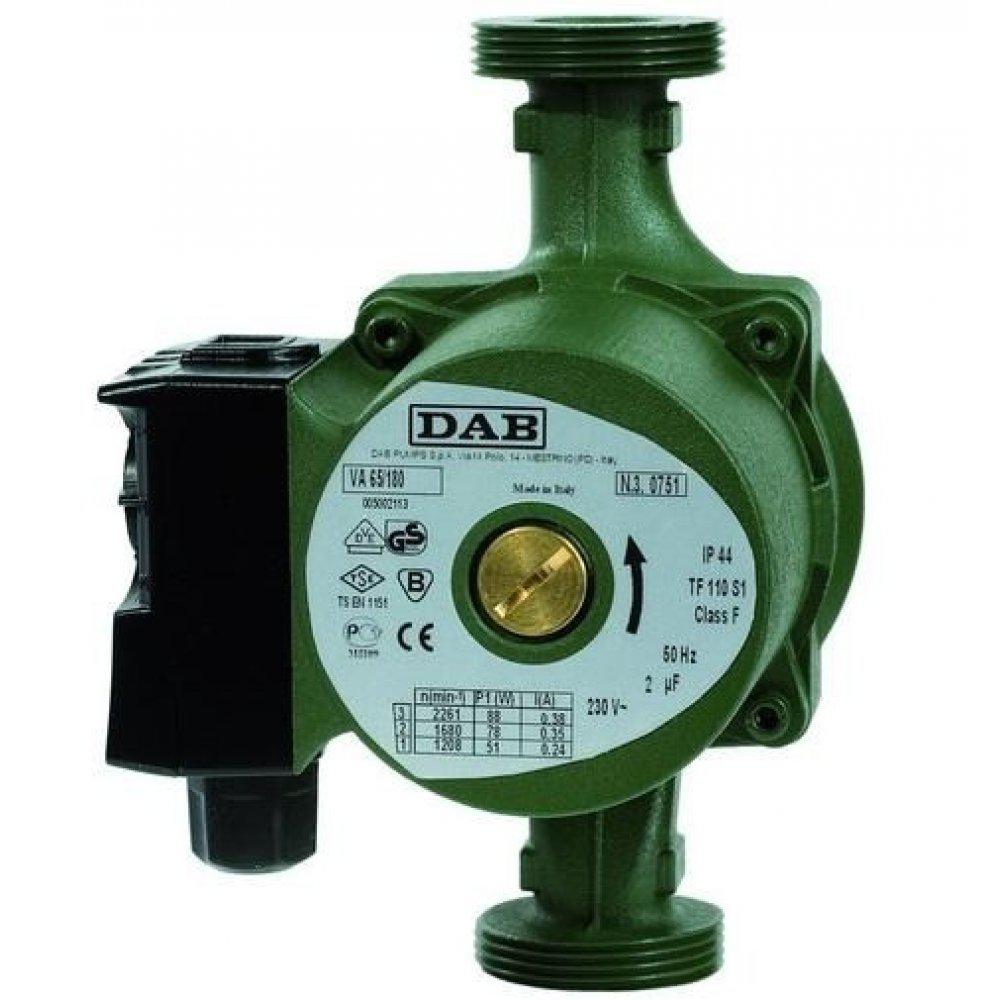

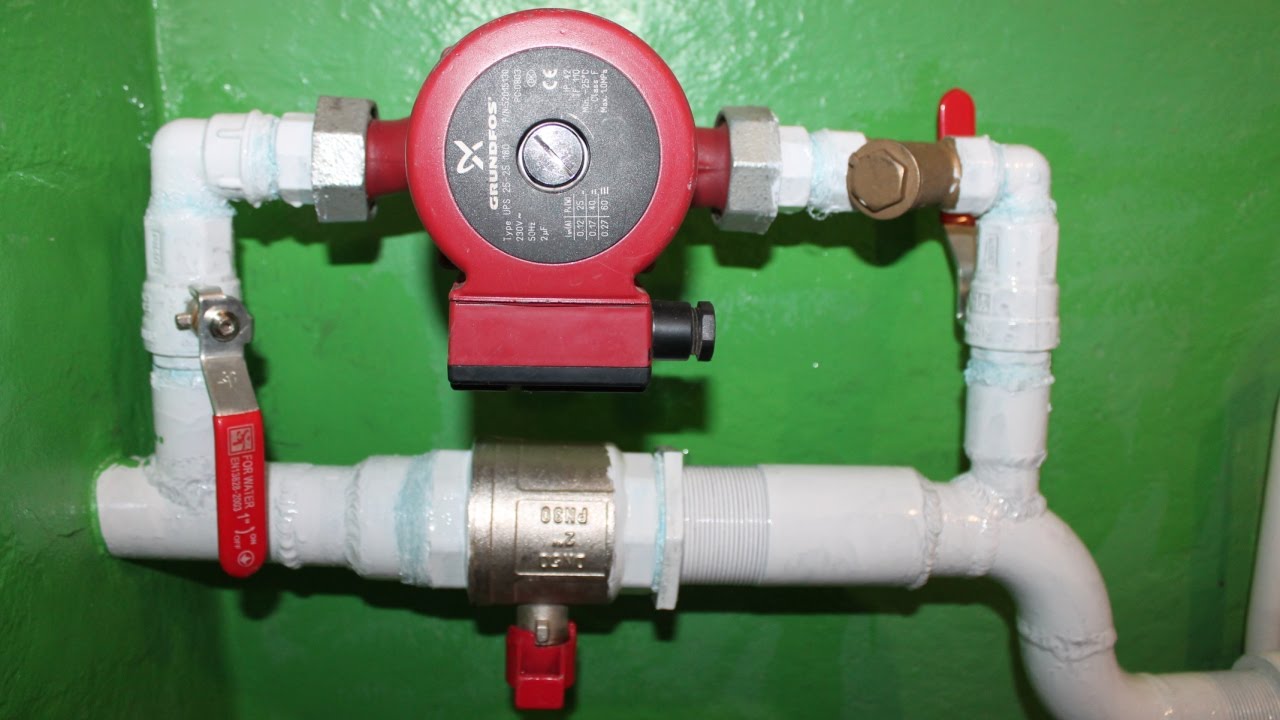

Схема включает в себя циркуляционный насос. Существуют системы с естественной циркуляцией теплоносителя. Однако они менее эффективны. Сегодня практически все схемы лучевого отопления имеют в своем составе насос. Он заставляет нагретую жидкость перемещаться по контурам с определенной скоростью. Так удается поддерживать оптимальный режим нагрева помещения.

Коллектор представляет собой распределительный узел. Он отвечает за оптимальное питание всех контуров. Этот элемент может иметь в своем составе различную регулирующую и запорную аппаратуру. Представленные приборы устанавливаются в специальный шкаф. Это позволяет защитить оборудование и скрыть его от посторонних глаз.

Тип циркуляции

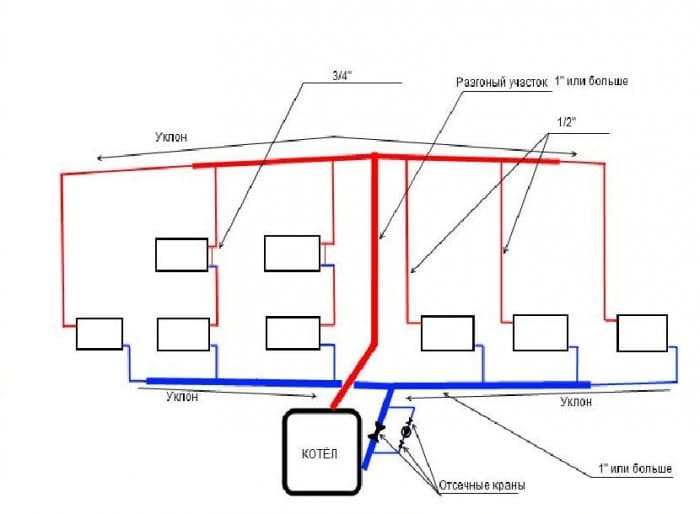

Лучевая система отопления частного дома может использовать принцип естественной или принудительной циркуляции. В первом случае теплоноситель распределяется по трубам и радиаторам самотеком. При этом требуется устанавливать трубы большого диаметра. Это простая, но менее эффективная система. Она подойдет только для небольшого одноэтажного дома, к которому не подведено электричество.

В современном строительстве лучевые системы применяют в сочетании с насосом. Он обеспечивает принудительную циркуляцию теплоносителя. Насос устанавливается на подающем или обратном контуре. Он работает с определенной мощностью. Такой прибор необходим для системы отопления большого или двухэтажного коттеджа.

Благодаря массе преимуществ, а также приемлемой стоимости циркуляционных насосов, сегодня подобный вариант монтажа применяется практически повсеместно.

Проектирование

Расчет лучевой системы отопления выполняется еще на стадии проектирования. Для этого на бумаге необходимо начертить подробную схему с размерами. На ней указываются все элементы. При необходимости чертеж можно заказать в специальной организации.

Сначала необходимо оценить существующие особенности помещения. В комнатах не должно быть отделки. Лучше всего трубы спрятать в пол под стяжку. Также на плане указываются радиаторы, их месторасположение (на стене под окном). Количество секций и их внутренний объем зависят от материала конвектора, а также толщины его стенок. В соответствии с указанными производителем параметрами рассчитывается потребность в объеме теплоносителя для каждой батареи.

Автономное отопление в частном доме по лучевой схеме характеризуется некоторыми дополнительными теплопотерями. Нагретая жидкость подводится к батареям по трубам, протяженность которых будет больше, чем в тройниковой схеме. Эту особенность необходимо учесть при расчетах.

На плане указываются места прокладывания труб. К оборудованию добавляются манометры, термометры, запорная и регулирующая арматура. Перед монтажом следует тщательно продумать все элементы основного и дополнительного оборудования. Последовательность их установки также указывается в схеме.

Выбор коллектора

Лучевая система отопления имеет в своем составе коллектор (гребенку). Этот элемент имеет вид трубы. В ней установлены патрубки для входа и выхода теплоносителя. Для лучевой схемы следует установить два типа коллекторов.

Первой из них будет входная гребенка. К ней подсоединяется насос, а также клапан распределения теплоносителя. Он может быть трех- или двухходовым. Клапан имеет в своем составе термометр. Он установлен в корпусе коллектора. Устройство передает информацию клапану. Он открывает или закрывает заслонку, подмешивая горячую жидкость в контур.

Выходной коллектор собирает остывший теплоноситель, который возвращается к котлу. Отопительный прибор его снова нагревает. Дополнительно на этом патрубке можно установить балансировочный контроллер расхода. Коллекторная группа обеспечивает стабильность работы системы. Она отвечает за оптимизацию и баланс нагрева теплоносителя в системе.

Выбор труб

Индивидуальное отопление, которое монтируется по лучевой схеме, требует правильного подбора труб. Коммуникации должны быть достаточно гибкими, чтобы избежать монтажа большого количества соединений. Лучше всего в этих целях подходят трубы из сшитого полиэтилена. Такие изделия продаются в бухтах.

Полиэтиленовые трубы, которые подходят для лучевой системы отопления, должны иметь воздухонепроницаемую прослойку. При использовании обычных разновидностей в систему попадает воздух. Он приводит к развитию коррозии металлических элементов, скорому выходу из строя оборудования.

Для подключения коллектора к котлу применяются трубы ¾ дюйма. К гребенке радиаторы можно подключать коммуникациями сечением ½ дюйма. Это возможно при условии применения в системе циркуляционного насоса. В противном случае диаметр труб может быть больше.

Особенности монтажа

Лучевая система отопления может быть смонтирована силами владельцев частного дома. Для этого необходимо выделить отдельное помещение для обустройства котельной.

После установки отопительного прибора сразу после него монтируется гребенка. Оборудование должно находиться в защитном ящике. К коллектору должен иметься свободный доступ. На выходе теплоносителя устанавливается манометр и термометр. Позволяют стабилизировать давление в системе кран Маевского и прочие предохранительные устройства.

Запорная арматура позволяет при необходимости произвести профилактику или ремонт оборудования. После монтажа выполняется проверка оборудования. Если все в норме, трубы заливают в стяжку.

Отзывы пользователей

Лучевая система отопления, отзывы пользователей о которой представлены в большом количестве, считается сегодня одним из лучших принципов организации коммуникаций, по их мнению. Она позволяет снизить затраты на оплату энергоносителей в холодный период. Эффективность такой схемы будет высокой, если строительство дома производилось в соответствии со всеми строительными нормами.

Если хозяева использовали качественные материалы для утепления, в их доме отсутствуют большие теплопотери, коллекторная схема позволяет оптимизировать энергетические затраты. В противном случае такая система не будет эффективной. Ощутимый эффект от применения такой схемы определяется в больших или двухэтажных домах.

Рассмотрев, что собой представляет лучевая система отопления, а также особенности ее организации, каждый владелец частного дома сможет обустроить подобную схему самостоятельно.

fb.ru

Особенности устройства коллекторной разводки

Принцип работы системы строится на разделении потоков теплоносителя. Это возможно благодаря установке коллектора. От него к нагревательным устройствам идут независимые контуры труб («лучи», «ветки», «петли»). Сам коллектор представляет собой отрезок трубы с патрубками, из которых один является входным. При установке терморегулирующего оборудования можно добиться различных температурных режимов в разных комнатах дома. Для этого ставят клапаны с электрическими приводами. Они регулируют интенсивность подачи теплоносителя. Если давление в системе превышает допустимое, то воздух можно стравить через специальные воздушные клапаны.

Трубы, ведущие от коллектора к отопительным приборам, обычно укладывают в стяжку пола. Варианты – маскировка под плинтусами, за навесной потолочной конструкцией. На виду не остается почти никаких элементов, что положительно сказывается на внешнем виде комнат. В системе используются трубы одного диаметра, они образуют «петли» от коллекторов к радиаторам. При необходимости отдельный контур можно отключить и отремонтировать, не останавливая работу всей отопительной системы.

Где лучше всего использовать лучевую разводку системы отопления

Разводка этого типа идеальна для домов в несколько этажей. Также лучевую систему устанавливают в домах большой площади с множеством комнат. Она довольно сложна в установке, необходимо обустройство коллекторов на каждом этаже, а элементы конструкции приходится монтировать в цементную стяжку. Трудности и дороговизна установки окупаются:

• коллекторная система отличается хорошей теплопередачей;
• нет лишних потерь тепловой энергии;
• все оборудование работает более эффективно, чем при установке тройниковой разводки.

Из каких элементов состоит коллекторная система

Котел. Центральным элементом, как и в любой другой отопительной системе, является котел. От него нагретый теплоноситель подается по трубам в радиаторы. При выборе теплогенератора важно правильно рассчитать необходимую мощность с учетом теплопотерь конкретного дома.

Насос. Его устанавливают для принудительной циркуляции воды в системе. Выбирая насос, нужно ориентироваться на размеры труб, материалы и особенности работы нагревательных приборов. Важным параметром при выборе насоса является скорость перекачивания теплоносителя, на втором месте по важности – мощность устройства.

Коллектор. За внешнее сходство с гребнем элемент конструкции называют еще гребенкой. Это распределяющая система, которую устанавливают для передачи теплоносителя ко всем нагревательным приборам. На коллектор можно установить запорно-регулирующие устройства, которые позволят контролировать расход теплоносителя в каждой «петле». Если оборудовать гребенку автоматическими системами удаления воздуха и термостатами, можно добиться максимальной производительности отопления при минимальном расходе энергии.

Коллекторные шкафы. Это конструкции, в которых устанавливают гребенки. Существуют самые разные модели – от простейших навесных коробок до шкафов-«невидимок», которые встраивают в стены и «маскируют» отделочными материалами так, что они становятся практически незаметными в интерьере. В коллекторных шкафах находятся важнейшие элементы лучевой системы – сама гребенка, запорная арматура, трубопроводы.

На что ориентироваться при выборе коллектора (гребенки)

Гребенки могут различаться в зависимости от материала, из которого изготовлены, количества контуров, вида дополнительных элементов. Устройства изготавливают из таких материалов:

• сталь;
• медь;
• латунь;
• полимеры.

Контуров может быть 2-12 в зависимости от модели. Особенность гребенки состоит в том, что при необходимости можно добавить дополнительные контуры.

По конструкции коллекторы бывают:

• простыми, состоящими лишь из основных элементов, без какого-либо дополнительного регулирующего оборудования;
• усовершенствованными, в которые производитель устанавливает автоматику, датчики и другие дополнительные элементы.

Простые конструкции представляют собой обычные трубки с ответвлениями и соединительными отверстиями. В усовершенствованных могут быть датчики температуры и давления, термостаты, электронные клапаны, смесители.

При выборе коллектора следует определиться с материалом и конструкцией приборов, а также учесть следующие нюансы:

• пропускную способность гребенки;
• количество контуров;
• максимально допустимое давление, при котором коллектор способен работать;
• расход электроэнергии для функционирования устройства;
• репутацию компании-изготовителя на рынке отопительного оборудования.

Лучевая разводка системы отопления с естественной и принудительной циркуляцией

В коллекторном отоплении используется преимущественно принудительная циркуляция, но есть случаи, когда имеет смысл не тратиться на установку дополнительного оборудования и обустроить самотечную систему.

и монтаже отопления с естественной циркуляцией используют трубы большого диаметра и расширительный бачок. Его нужно устанавливать в самой высокой точке здания. Отсутствие насосов, автоматики и других дорогостоящих элементов позволяет существенно сэкономить на обустройстве отопления. Это хороший вариант для загородных дач. Такая система менее производительна, чем с принудительной циркуляцией, зато гораздо дешевле. Ее можно обустраивать в домах, не подключенных к электросети.

Оборудование принудительной циркуляции теплоносителя обходится в значительную сумму. Еще десятилетие назад многие домовладельцы просто не могли себе это позволить. Но с каждым годом конструкционные элементы становятся все доступнее и поэтому популярнее. Для обустройства системы требуется установить не только циркуляционный насос, но и автоматику, запорную, регулирующую арматуру, состоящую из датчиков, кранов, термоголовок, воздухоотводчиков. Проектировать отопление проще: меньшее значение придается геометрии помещений, система отлично работает независимо от длины «лучей» и гидравлического сопротивления трубопровода.

Стоит ли делать коллекторную разводку отопления

Начнем с недостатков. Их обязательно следует учесть при принятии решения о выборе типа разводки труб отопления. Коллекторная система считается дорогостоящей из-за материалоемкости. Кроме того, нужно найти место для обустройства шкафов, что иногда бывает затруднительно. Если же расходы и необходимость выделения места для коллекторов не пугают, то домовладелец получает такие выгоды:

• Стабильная работа системы отопления. Оборудование не подвергается воздействию гидроударов, что повышает срок эксплуатации радиаторов.
• Упрощенное проектирование. В системе используют трубы одинакового диаметра, что избавляет от лишних расчетов.
• Удобный ремонт. Если на каком-либо участке появились повреждения, этот контур просто отключают и устраняют неполадки. Остальные «лучи» работают в прежнем режиме, в доме сохраняется приемлемая температура.
• Скрытый монтаж. Трубы располагают в полах, стенах или потолках, а гребенку и автоматику – в коллекторном шкафу. Элементы отопления не портят интерьер.

Остановить ли выбор на лучевой разводке или предпочесть старую добрую тройниковую – решать только вам. Взвесьте преимущества и недостатки, подсчитайте расходы на монтаж систем разных типов и приступайте к проектированию. Тепла вашему дому!

teploguru.ru

Коллекторная (лучевая) система отопления частного дома

Распределительный коллектор для водяного теплого пола в сборе.

Конструкция и принцип работы

Одним из основных элементов коллекторной системы отопления является коллектор (гребенка, коллекторный блок), который распределяет поступающий от котла теплоноситель по нескольким контурам. Количество контуров соответствует числу отводов на коллекторе, сколько отводов на коллекторе, столько и радиаторов в доме.

Коллектор позволяет равномерно распределять теплоноситель по каждому прибору отопления, благодаря чему все радиаторы нагреваются до одинаковой температуры. Равномерный нагрев обеспечивается тем, что к каждому радиатору проложены свои подающая и обратная магистрали.

Конструкция коллектора состоит из нескольких отводов и одного входа/выхода, через который поступает/возвращается теплоноситель от/к источнику тепла. Часто распределительный коллектор оснащается циркуляционным насосом, автоматическим воздухоотводчиком, расходомерами и термостатами.

Применение коллекторного шкафа

При монтаже лучевой системы отопления частного дома рекомендуется помещать сам коллектор, циркуляционный насос, запорную и регулировочную арматуру в коллекторных шкаф, который скрывает оборудование и многочисленные трубы и придает помещению более эстетичный вид. Помимо этого, он позволяет защитить оборудование от внешнего механического воздействия. Трубы выводятся через нижнюю, открытую часть шкафа. Коллекторный шкаф устанавливается на том же месте, что и отдельный коллектор, т.е. крепится на стену, по возможности, в центре дома.

Распределительный шкаф с гребенкой, циркуляционным насосом Wilo, термостатами и электрической частью…

Примечание! Часто при монтаже коллекторной системы отопления используется не заводской коллектор, а самодельный, сделанный своими руками. Как правило, для его изготовления используют полипропиленовые тройники, которые соединяются друг с другом при помощи коротких отрезков полипропиленовой трубы подходящего диаметра. В результате получается коллектор, выполняющий точно такую же роль, что и заводской. Единственным, некритичным для радиаторного отопления недостатком самодельного коллектора является дополнительное гидравлического сопротивление, которое образуется из-за неровной внутренней поверхности (неодинаковое внутреннее сечение тройника и отрезков труб).

По вышеизложенной причине, самодельные коллекторы не рекомендуется использовать при монтаже внешнего контура геотермального теплового насоса, т.к. для геотермальных систем важнейшим моментом являются гидравлические характеристики системы, малейшее снижение которых может привести к снижению мощности теплового насоса.

В коллекторно лучевой системе отопления наиболее распространенным материалом для трубопровода, проложенного от распределительного коллектора до приборов отопления является 16 мм металлопластик. Металлопластиковые трубы гнутся, их легко прокладывать под полом.

В случае, если после проведения опрессовки системы, металлопластиковые трубы будут залиты бетонной стяжкой, они обязательно должны быть обернуты в теплоизоляцию, вплоть до самого коллектора. Это позволит избежать их повреждения в процессе теплового расширения, т.к. трубы, расширяясь, будут «тереться» об изоляцию, а не о край стяжки.

Важно! Трубопровод не должен прокладываться через дверные проемы, в противном случае, в процессе установки порога межкомнатной двери, труба может быть случайно повреждена при сверлении. Если трубопровод прокладывается через несущую стену в новом доме (который в дальнейшем даст усадку), то отверстие в стене должно быть оборудовано гильзой, которая защитит трубопровод от повреждения.

Схема коллекторной системы отопления частного дома.

Преимущества коллекторной системы отопления

Быстрый, равномерный нагрев всех радиаторов. К каждому отопительному прибору прокладывается свой подающий трубопровод, таким образом, во все радиаторы приходит теплоноситель с одинаковой температурой.

Эстетичность. В большинстве случаев, разводка коллекторно лучевой системы отопления монтируется под полом, поэтому в помещении видны только сами радиаторы и выступающие из под пола короткие участки подающего и обратного трубопроводов.

Удобство при устранении неполадок. В случае, если один из радиаторов дал течь, случайно была повреждена подводящая или обратная магистраль, либо возникли проблемы с арматурой, то для проведения ремонтных работ достаточно перекрыть на распределительном коллекторе подачу теплоносителя к проблемному участку. При этом, перестает работать только один радиатор, все остальные элементы системы продолжают функционировать.

Возможность регулировки/отключения температуры в отдельных помещениях. Если в каких-то комнатах дома никто постоянно не проживает, а к примеру, приезжают гости раз в месяц, то на время отсутствия гостей, в таких помещениях может быть установлена минимальная температура 10-15°C, чтобы не заморозить систему. Таким образом, отпадает надобность нагревать «лишний» теплоноситель.

Распределительный коллектор с циркуляционным насосом Wilo.

Недостатки

Высокая стоимость. В себестоимость коллекторной системы отопления входит большое количество труб (у каждого радиатора своя подача и обратка), а также сам коллектор и коллекторный шкаф.

Высокие затраты на отопление в процессе эксплуатации. По причине множества труб, объем теплоносителя в коллекторно лучевой системе отопления больше, чем в двухтрубной системе, что не позволяет экономить на отоплении. Чем больше теплоносителя, тем больше потребуется топлива для его нагрева.

Видео

otoplenie-guide.ru

Лучевая схема разводки отопления в частном доме

Лучевая система отопления еще называется коллекторной. Это из-за того, что раздача теплоносителя осуществляется специальными гребенками (коллекторами), которые напрямую или через смесительный узел подключены к котлу. В этой схеме есть много дорогостоящих элементов, поэтому такое удовольствие не из дешевых. Но иногда, если у вас большой дом в несколько этажей, монтаж лучевого отопления является единственно возможным вариантом, так что порой выбирать не приходится.

Что такое лучевая система отопления

В обычной системе отопления теплоноситель поступает из котла в магистраль подачи и проходит по всем теплообменникам поочередно. Лучевая система отопления отличается тем, что вода от котла сначала поступает на распределительную гребенку, а потом к каждому отопительному прибору. Эта гребенка называется коллектором. То же самое происходит и с обраткой, которая сначала приходит на коллектор, а потом уже к котлу (см. Как установить твердотопливный котел, обвязка).

Особенность в том, что от коллектора к каждой батарее идет отдельное кольцо (две трубы – подача и обратка), которое можно отрегулировать или отключить независимо от других. При этом все манипуляции осуществляются через коллекторный ящик.

Лучевое отопление идеально подходит для больших домов или квартир. В такой системе ко всем теплообменникам приходит вода с одинаковой температурой – небольшая разница может быть из-за разной длины колец. Кроме этого, вы можете комбинировать разные виды обогрева (обычные батареи и теплые полы).

Какие трубы можно использовать для разводки контура

В лучевой системе отопления частного дома и квартиры принято использовать только полимерные трубы:

• металлопластиковые;
• полипропиленовые;
• полиэтиленовые.

Большинство монтажников отдают предпочтение сшитому полиэтилену (РЕХ). Такие трубы чаще всего красного цвета, они не армируются фольгой, и чтобы снизить степень теплового расширения полиэтилена, этот материал проходит сшивку.

Сшивкой называют химический процесс, в результате которого между молекулами полиэтилена увеличивается количество связей. Благодаря этому материал становится прочнее, при этом остается гибким.

У РЕХ труб 100% память формы, а это значит, что они всегда стремятся вернуться в изначальное положение, если вы их согнули. Поэтому особое внимание нужно уделить крепежу. Трубы продаются в бухтах, что очень удобно, так как от коллектора до теплообменника можно проложить цельный кусок магистрали. Это важно, ведь монтаж всегда выполняется скрытым методом. Там, где это необходимо, трубы соединяются пресс-фитингами. Надежность соединения очень высокая.

Правила монтажа лучевого отопления

Как правило, трубы укладываются в стяжку пола. Чтобы сократить теплопотери и оставить немного места для теплового расширения, на магистрали надеваются рубашки из вспененного полиэтилена – это такой утеплитель. Во время прокладки нужно стараться, чтобы коммуникации шли группами. Так вы будете знать, где точно есть трубы, чтобы не пробить их в дальнейших работах, например, если потребуется просверлить отверстия для крепления лестницы или установки унитаза.

Особых сложностей в укладке труб нет. Вы просто ведете кольцо к месту установки радиатора. Для таких систем отопления нужно покупать батареи с нижним подключением. Со стяжки будет выходить буквально 10 см трубы. Все смотрится очень аккуратно.

Что должно быть в коллекторном ящике

Размещать коллекторный ящик можно в любом удобном месте. Трубы от каждой батареи и от котла тянутся именно в него. В коллекторном ящике устанавливаются две гребенки – одна на подачу, вторая на обратку. В случае необходимости может быть несколько пар гребенок. Например, первая раздает теплоноситель по батареям, а вторая по теплым полам.

В коллекторной гребёнке есть отверстия для подводки труб, а есть для установки оборудования:

• расходомеры;
• сервоприводы;
• воздухоотводчики: их задача простая – выводить воздушные пробки.

Расходомер – это прибор, которым можно регулировать гидравлическое сопротивление каждой ветки контура. Он устанавливается на гребенке подачи. Расходомеры можно не использовать, если все кольца одинаковой длины, но так бывает крайне редко. Без балансировки система отопления не будет работать, как должна. Некоторые ветки могут остаться без теплоносителя.

Сервопривод – электрический прибор, который перекрывает подачу теплоносителя в кольцо (или наоборот) в зависимости от показаний термодатчиков, установленных в каждой комнате. Датчик температуры и сервопривод соединены проводами. Также в коллекторном ящике можно установить специальный блок, который принимает радиосигнал от термостата и по проводам передает его на сервопривод.

Все газогенераторные котлы на твердом топливе работают по принципу дожига пиролизных газов.

Стандартная схема подключения котла Галан ничем не отличается от обвязки ТЭНовых нагревателей.

В сервоприводе нет движущихся элементов. Там установлена полимерная капсула, в которой содержится рабочее вещество. Вокруг капсулы намотана медная проволока. Когда на обмотку поступает ток, она нагревает рабочее вещество. Вследствие этого происходит тепловое расширение, капсула увеличивает в объеме и перекрывает поток.

В лучевой схеме системы отопления для теплых полов, помимо всего перечисленного, перед коллектором устанавливается смесительный узел. Он снижает температуру подачи, подмешивая в нее обратку. Как известно, в низкотемпературных системах вода не должна быть горячее 40 градусов.

Преимущества и недостатки лучевой схемы

Начнем с недостатков лучевой схемы отопления. Он всего один и заключается в высокой цене на оборудование. Хороший коллектор, как и все остальные комплектующие, стоит дорого. На разводку потребуется больше труб, чем в простых системах, кроме этого, их еще нужно утеплить.

Применение гелиосистем позволит преобразовывать энергию солнца в тепловую.

Если живете в высотном доме, то герметизация панельных швов значительно сократит теплопотери.

Но, потратившись, вы получаете следующие преимущества:

• трубы укладываются скрытым методом и их не видно;
• практически нет соединений;
• возможность регулировать гидравлическое сопротивление каждого кольца по отдельности.

Кроме этого, появляется возможность внедрения новых технологий. Например, регулировать температуру в каждой комнате со своего смартфона или компьютера.

Выводы

Как вы уже поняли, лучевая разводка – это дело недешёвое. Такие схемы в основном применяют в больших коттеджах. Для частного дома, а тем более квартиры, можно найти варианты намного бюджетнее. Таким образом, если вас не вынуждают обстоятельства, то коллекторную разводку вполне можно заменить на обычную двухтрубную.

utepleniedoma.com

Периметриальная или лучевая разводка системы отопления: что выбрать?

Являясь разновидностью способов прокладки отопительных труб двухтрубных горизонтальных систем современных многоквартирных и частных домов, лучевая разводка системы отопления обладает рядом неоспоримых преимуществ. Каждый контур системы с такой разводкой труб отдельно присоединен к отопительному коллектору, что позволяет установить для него индивидуальный режим работы, отвечающий критерию комфортности нахождения человека в конкретной зоне помещения.

Отопительные трубы, прокладываемые в толще бетонной стяжки или под деревянным полом на лагах, должны обладать надежностью, исключающей (или сводящей к минимуму) вероятность возникновения утечек, ухудшения пропускной способности и других неисправностей.

Схемы разводки современных горизонтальных отопительных систем

Современные многоквартирные жилые дома и частные коттеджи любой этажности все чаще оборудуются горизонтальными системами отопления. Необходимым элементом такой схемы является один или несколько (в многоквартирном доме – в каждом подъезде) вертикальных двухтрубных стояков, имеющих на каждом этаже ответвления/вводы в отдельные комнаты/квартиры. Дальнейшая прокладка трубопроводов ведется «горизонтальным» способом.

Устраивая подобные системы, строители неизменно сталкиваются в проблемой сложности выполнения прокладки отопительных труб до радиаторов. Трубопроводы вертикальных систем, проложенные по стенах сверху вниз, особо жильцам не мешали. Горизонтальные трубы, проложенные открыто вдоль стен, становятся фактором, препятствующим нормальному процессу эксплуатации помещений, плохо вписываются в их интерьеры. Поэтому применяются различные способы горизонтальной скрытой их прокладки.

Разветвленная тупиковая схема разводки с трубами в стяжке

Разводка трубопроводов при разветвленной тупиковой схеме.

Минимальные длины труб и гидравлические сопротивления схемы нивелируются взаимным перекрещиванием трубопроводов, приводящим к увеличению толщины стяжки (каждый ее сантиметр стоит от 40 руб/м2).

Периметриальная разводка системы отопления

• Тупиковая схема с трубопроводами в стяжке или под плинтусом.

Схема разводки трубопроводов при двухтрубной тупиковой системе.

Отсутствие перекрещивания труб в схеме нивелируется необходимостью проделывать отверстия в стенах (в приведенной схеме нужно просверлить пять отверстий).

• Разводка трубопроводов по схеме с попутным движением воды (схемаТихельмана).

Разводка трубопроводов по схеме Тихельмана.

Здесь первый радиатор отопительного контура имеет кратчайшую длину «подачи» и наибольшую длину «обратки», последний радиатор – наоборот. Гидравлическое сопротивление, испытываемое теплоносителем при обтекании приборов схемы постоянное, что позволяет балансировать любое число радиаторов в ветке.

Коллекторно-лучевая разводка системы отопления

Схема разводки трубопроводов при коллекторно-лучевой системе.

Распространенность данной схемы постоянно растет. Трубы здесь прокладываются в стяжке пола попарно («подача» плюс «обратка»), подходя к каждому радиатору от коллекторов (соответственно «подающего» и «обратного»). Преимущество схемы – простота монтажа (никаких перекрещиваний труб и стенных отверстий). Недостаток – повышенные затраты, обусловленные большим расходом труб и допрасходами на коллекторы.

Дополнительное преимущество лучевой схемы - использование труб малых диаметров. Квартира (этаж частного дома) потребуют при периметриальной схеме разводки применять трубы d=25 и d=32 мм. Соответственно увеличится толщина стяжки, диаметр тройников, которыми подключаются радиаторы. Стоимость такого элемента соизмерима с ценой трубы.

Применение лучевой разводки, увеличивающее длину труб, дает конечную выгоду за счет уменьшения их диаметра.

Общие требования к монтажу лучевой разводки

При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления. Возможна наружная прокладка труб вдоль стен под декоративными плинтусами, влекущая неминуемое увеличение длины трубопроводов. Известны варианты прокладки труб лучевой разводки в пространстве подшивного (подвесного) потолка, в штробах.

Подключение радиаторов при коллекторно-лучевой схеме.

Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям. Металлопластиковые трубы используют обжимные фитинги с накидными гайками. «Замоноличивать» их – значит нарушать СниП. Каждое разъемное соединение труб должно быть доступным для техобслуживания (подтяжки).

Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:

• внутренне прочным (когезивным);
• адгезивным к алюминию и полиэтилену;
• гибким;
• эластичным;
• термостойким.

Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.

В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений.

Коллекторные шкафы и блоки

В квартире с горизонтальной лучевой разводкой отопления (на этажах частных домов) устраиваются распределительные коллекторы (подачи и «обратки»), собирающие на своих выходах все подающие и обратные трубопроводы. Они размещаются в металлических шкафах специального исполнения, зачастую встраиваемых в перегородки сантехузлов и открывающиеся внутрь них. Возможна и установка распредколлекторов в специально устроенных стенных нишах. Нередко коллекторный узел совмещается с узлом учета теплоэнергии в одном коллекторном шкафу.

Коллекторный шкаф с узлом учета тепловой энергии.

Коллекторы могут быть комплектными, представляющими собой отрезки толстых труб с отходящими патрубками, либо собираться на тройниках. Материалом этих устройств может служить:

• пластик;
• никелированная латунь;
• медь;
• нержавеющая сталь.

Многие известные производители отопительного оборудования (VALTEC и др.) выпускают готовые коллекторные блоки, объединяющие в себе подающий и обратный коллекторы, ручные настроечные клапаны (на коллекторе подачи), термостатические клапаны (на обратном коллекторе), автоматические воздухоотводчики, дренажные клапаны и кронштейны крепежные.

Комплектный коллекторный блок.

Задачу индивидуальной настройки теплового режима каждой однорадиаторной ветки коллекторно-лучевой системы отопления решают настроечные клапаны, имеющие встроенные расходомеры. Ветки получаются разной длины, а теплоноситель стремится течь наиболее коротким путем с минимальным гидросопротивлением. Короткие ветки он обтекает интенсивнее, сильнее прогревая установленные там радиаторы.

Настроечными клапанами на коллекторе подачи изменяют расход воды (антифриза), заужая их условные проходы в коротких контурах, и расширяя в длинных. Настройка – процесс кропотливый, а настроечный клапан не предназначен оперативно перекрывать или открывать проток теплоносителя по контурам. Эту функцию выполняют термостатические клапаны.

Термоклапаны на коллекторе – «обратке» – это вентили, плавно перекрывающие поток вручную или автоматически. Лучевая система отопления легко гидравлически балансируется.

Комбинированная схема разводки трубопроводов отопления

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).

Автоматическая коллекторно-лучевая система

Подачу теплоносителя в радиаторы, включенные по лучевой разводке, можно сделать автоматически регулируемой. В этом случае на термоклапаны обратного коллектора (позиция 2 на рис. «Комплектный коллекторный блок») вместо пластиковой крышки ручного управления (позиция 4 по рис. «Комплектный коллекторный блок») устанавливается малогабаритный электромеханический сервопривод, соединяемый кабелем с аналоговым термостатом или контроллером. Радиаторы подключаются к отопительным трубам вообще без арматуры (можно установить шаровые краны).

Габариты сервопривода термоклапана.

Подобная схема имеет повышенные капитальные затраты, одновременно обеспечивая повышенный уровень комфорта. желаемая пользователем температура воздуха может задаваться с панели управления комнатного термостата, сигналы которого отрабатываются сервоприводами на термоклапанах коллектора-«обратки». Управлять системой может т.наз хронотермостат, предоставляющий пользователю возможность задания программы регулирования температуры на неделю с дифференцированием по дням недели и времени суток.

Заключение

Система отопления с коллекторно-лучевой разводкой труб предоставляет пользователю возможности гидравлической балансировки и индивидуальной настройки режимов работы отопительных приборов. Некоторое увеличение длины труб при лучевой разводке заведомо компенсируется уменьшением их диаметра и простотой монтажа.

Особенности лучевой системы отопления

Отопление частного дома » Монтаж отопления » Схемы систем отопления

Лучевая разводка является двухтрубной системой

Любая система отопления - это комплекс отопительного оборудования и труб. И в этом все они похожи друг на друга. Единственное отличие - схема обвязки и разводки. Давайте рассмотрим лучевую систему отопления как самую эффективную на сегодняшний день.

Общее о системах отопления

Существует два основных вида системы - однотрубная и двухтрубная. Первая - это труба, к которой подключены отопительные приборы (радиаторы) в последовательном порядке. Хорошая и простая схема с один минусом - последний в ряду радиатор всегда холодный.

В двухтрубной системе такого быть не может, потому что от трубы подачи теплоносителя к каждому радиатору подходит отдельная ветка, обеспечивающая контур горячей водой. Это позволяет равномерно распределять тепло по всему пространству дома.

Здесь тоже есть два подвида:

1. Схема с параллельным подключением отопительных приборов.
2. Лучевая (коллекторная) схема.

Именно о последней и будем говорить. Эта система требует большого количества материалов. Причем не только труб, но и запорной арматуры, поскольку к каждому радиатору придется подводить сразу две магистрали - подачу теплоносителя и обратку. И каждую магистраль нужно укомплектовать вентилями - как на входе, так и на выходе.

Зачем такие сложности? Это упрощает ремонт в будущем. Если он понадобится, можно будет отключить одну батарею, не трогая все отопление.

Конечно, первоначальные вложения здесь достаточно большие, но такая система работает гораздо лучше, особенно если дело касается естественной циркуляции теплоносителя.

Особенности конструкции

Самый важный элемент такой схемы - это коллектор, или гребенка. Он представляет собой соединение труб в одной точке, от которой происходит разводка всех трубопроводов по магистралям до приборов отопления. Самый простой вариант данной конструкции - это труба, от боковой части которой отходят патрубки. Их число равно количеству магистралей или радиаторов. Такая труба очень похожа на расческу, поэтому и носит название гребенки.

С противоположной стороны или снизу установлен еще один патрубок, который предназначен для ветви, по которой поступает теплоноситель. Кстати, основная труба коллектора и труба подачи горячей воды должны быть одного диаметра. А трубы исходящие должны быть диаметром меньше. Обязательное условие - установка вентилей или шаровых кранов на каждую магистраль.

Так выглядит типичный коллектор

Это был верхний подающий коллектор. Есть точно такой же нижний, к которому подходят магистрали обратки от каждого радиатора. Очень часто, если в системе используется принудительная циркуляция теплоносителя, верхний и нижний распределитель объединены в один узел:

• Во-первых, это упрощает конструкцию, уменьшая до минимума размер узла.
• Во-вторых, для установки такой гребенки понадобится мало места.
• В-третьих, появляется возможность эффективной регулировки температуры внутри системы и каждого прибора отопления в отдельности.

Если дом достаточно большой, то потребуется разбить всю отопительную схему на несколько участков. Запомните, что нельзя устанавливать коллекторы в последовательной схеме - только параллельно.

Еще совсем недавно гребенки изготавливали вручную из металлических труб необходимого диаметра. Сейчас производители отопительного оборудования предлагают большой ассортимент готовых коллекторов, которые могут обеспечить эффективное распределение контуров в зависимости от количества отопительных приборов. И здесь важно правильно подобрать гребенку не только по количеству ответвлений, но и по их диаметру и мощности котла. Поэтому некоторые знания просто необходимы.

Плюс ко всему, современные распределители изготавливают из разных материалов. К примеру, из латуни, нержавеющей или инструментальной стали, полимерных фактур и прочего. Конечно, цена у каждого материала своя, соответственно, и стоимость изделий будет разной. Поэтому каждый потребитель ищет то, что ему необходимо. Однако любой вид достоин внимания, потому что качество современных изделий находится на самом высоком уровне.

Решая, как обогревать собственный дом, хозяин может выбирать из множества отопительных технологий. Общим для них является схожий набор конструктивных элементов, в который входит котел, система труб и отопительные приборы, которые непосредственно нагревают помещение.

Есть различия в схемах соединения трубопроводов, один из ее вариантов — лучевая система отопления, о характеристиках и правилах сооружения которой пойдет речь в статье.

• Веские преимущества лучевой разводки
• Принцип организации лучевой схемы
  • Выбираем циркуляционный насос
  • Правила установки циркуляционного насоса
  • А можно ли без насоса?
  • Выбираем распределительный коллектор
• Схема подключения лучевой разводки
  • Что нужно сделать до монтажа?
  • Правила установки лучевой разводки
• Лучевая разводка и теплый пол
• Для деревянных домов
• Разбор аргументов «за» и «против»
• Выводы и полезное видео по теме

Веские преимущества лучевой разводки

Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а также в связи с различной степенью теплопроводности внешних стен.

На практике соединить все отопительные приборы воедино можно следующими методами:

• тройниковым подключением;
• лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.

Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.

Галерея изображений

Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой

Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам

Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб

Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора

Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему

В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо

Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления

Коллектор располагают в шкафу, в двухэтажных домах на этаже устанавливают по одному коллектору, которые между собой соединяются стояками

При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.

Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.

Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно

Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.

Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями — от коллектора к прибору

Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.

Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.

Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления

Принцип организации лучевой схемы

Одним из центральных элементов лучевой системы является коллектор. Если вы собрались делать отопление в доме с несколькими этажами, то коллектор должен располагаться на каждом уровне. Коллекторы во время монтажа помещают в коллекторный шкаф, где предусмотрена удобная система расположения данного элемента для последующего обслуживания или регулировки.

Лучевая схема разводки применяется для одно- и двухтрубных систем. Первый вариант предполагает, что поставка и сбор теплоносителя производится одним коллектором. Второй вариант предусматривает использование двух коллекторов для подачи и обратки

Бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления. Центральный рабочий орган – это котел. Чтобы обеспечить высокий КПД и безопасность, хозяину нужно учесть мощность агрегата, потребление тепловой энергии отопительными приборами и теплопотери системы. Это необходимо делать, независимо от того, на каком виде топлива работает котел.

Рост протяженности трубопровода при создании лучевой разводки чреват незначительным увеличением теплопотерь, что также нужно учесть для баланса мощностей.

В однотрубной лучевой разводке отопительных контуров подача подготовленного к нагреву приборов теплоносителя осуществляется тем же коллектором, который выполняет сбор обратки и отправку ее в котел (+)

Выбираем циркуляционный насос

Лучевая разводка трубопровода применяется в основном в горизонтальных схемах с нижней подачей теплоносителя. Она требует наличия циркуляционного насоса, стимулирующего движение нагретой воды по многочисленным ветвям.

Управляемая циркуляция теплоносителя дает возможность уменьшить разность температур на входе и на выходе с отопительного контура. В результате удается повысить эффективность обогрева, сделав систему более компактной и менее материалоемкой.

При подборе и монтаже циркуляционного насоса нужно учитывать ряд особенностей, используя которые можно добиться высокой эффективности работы всей системы

Данный агрегат подбирается по нескольким важным параметрам, включая:

• производительность, м 3 /час;
• высота напора, м.

Чтобы правильно подобрать насос под эти параметры, нужно учитывать диаметр труб, их протяженность и высоту расположения относительно уровня нахождения насосного агрегата. При составлении проекта монтажа системы отопления эти параметры просчитываются заранее.

Правила установки циркуляционного насоса

• циркуляционные насосы с мокрым ротором устанавливаются таким образом, чтобы вал имел горизонтально положение;
• прибор с термостатом не должен близко находиться к горячим поверхностям (радиатора или котла), чтобы не искажались показания;
• как правило, устанавливается на обратном участке трубопровода в виду более низких температур. Современные модели могут монтироваться и в подающую магистраль, выдерживая высокий температурный режим;
• контур отопления должен оснащаться механизмом стравливания воздуха. Если такового нет, то насос должен иметь воздухоотводчик;
• должен располагаться как можно ближе к расширительному бачку;
• перед установкой насоса рекомендуется промыть систему, чтобы удалить твердые включения;
• перед запуском насоса заполните систему водой;

Чтобы не стать жертвой излишней шумности, подбирайте насос в соответствии с производительностью системы отопления.

А можно ли без насоса?

Конечно, можно сэкономить и не покупать насос, воздухоотводчики, датчики и т.д. Но лучевая система с естественной циркуляцией требует соблюдения нескольких не очень удобных условий. Эксперты рекомендуют такой вариант в крайне редких случаях. Во-первых, понадобится монтаж труб широкого диаметра. Во-вторых, расширительный бак должен устанавливаться в самой высокой точке объекта.

Чтобы сэкономить на комплектующих, можно обойтись и без насоса, но это возможно только при соблюдении ряда условий и только для небольших построек

Данный вариант подойдет для дачи или другого скромного по площади объекта, обеспечивая достаточно тепла. Выбор между естественной циркуляцией и принудительной должен делаться еще на этапе проектирования.

Выбираем распределительный коллектор

Данный прибор еще называют гребенкой. Служит для подачи теплоносителя на каждое отопительное устройство (теплый пол, радиатор, конвектор и т.д.). Посредством коллектора также происходит отток обратки, которая затем поступает в котел или снова подмешивается в контур для регулировки температуры. Коллектор может поддерживать от 2 до 12 контуров. Некоторые производители предлагают еще больше веток для реализации сложных проектов.

Распределительный коллектор – это основной транспортный терминал, который служит для распределения теплоносителя в нужном количестве для каждого помещения или отопительного прибора

Гребенки часто оснащаются дополнительными запорно-регулирующими и терморегулирующими элементами. Они позволяют настроить оптимальный расход теплоносителя по каждой отопительной ветке. Наличие воздухоудалителей гарантирует более эффективную и безопасную работу системы.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор — главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа. Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Что нужно сделать до монтажа?

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

• определить места расположения радиаторов;
• выбрать тип радиаторов , исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
• изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
• составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

В большинстве случаев используется труба диаметром 16 – 20 мм (если мощность радиатора свыше 1,5 кВт, то 20 мм), на которую надевается теплоизоляционная гофра для снижения теплопотерь и компенсации теплового расширения. Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным. Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений.

При наличии насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

От коллектора трубы вертикально поднимаются к потолку. Затем делается изгиб и трубопровод вдоль потолка подводится к каждому радиатору с еще один изгибом на 90 градусов. На потолке трубы необходимо закрепить. Таким образом, вертикальная труба сквозь перекрытие соединяется с каждым отопительным прибором.

Лучевая разводка и теплый пол

Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.

Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе

Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:

• на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
• сверху укладывается трубы по петлеобразной схеме;
• перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
• финишным слоем выступает стяжка или настил.

Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.

При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.

Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности

При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы. Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.

Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя. Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.

Для деревянных домов

Чтобы проложить трубопровод в деревянном основании, необходимо просверлить отверстия в деревянных балках перекрытия. При этом отверстия должны быть слегка больше диаметра труб, чтобы балка и вся конструкция не создавали давления на трубопровод.

При монтаже лучевой разводки в деревянных перекрытиях важно, чтобы конструкция пола не создавала давления на трубы, а последние были надежно зафиксированы

В нашем примере черновой пол деревянный, на котором и располагается система труб. Опять же таки, в толще пола не должно быть никаких соединений, т.к. они должны располагаться исключительно выше уровня напольного покрытия.

Разбор аргументов «за» и «против»

Начнем с минусов. Помимо материалоемкости, которая сказывается на стоимости проекта, является необходимость установки коллекторного шкафа, для которого понадобится дополнительное место.

На этом недостатки лучевой системы заканчиваются, и начинается гряда достоинств:

• простое проектирование и монтаж, в рамках системы используются трубы одного диаметра;
• при скрытом монтаже в стенах и полу нет соединений;
• высокая скорость установки благодаря минимальному количеству соединений;
• расширение функциональности за счет монтажа запорной арматуры, датчиков, воздухотводчиков и термоголовок для автоматизации работы отопительной системы;
• регулировка температуры в каждом отдельном помещении, используя механические элементы или автоматику;
• возможность отсечь любой радиатор без остановки отопительного процесса;
• равномерный прогрев всех помещений.

Панель внешнего управления позволяет программировать работу отопления, включая автоматическую настройку в зависимости от погодных условий на улице. Благодаря установленным датчикам все жильцы могут задать любые комфортные для них параметры, находясь в конкретной комнате.

Лучевая система материально затратная в плане реализации, но опережает все остальные варианты в гибкости настроек и обеспечении эффективности всего отопления

Таким образом, лучевая схема разводки позволяет добиться высокой управляемости системой отопления и достичь оптимального расхода теплоносителя.

Выводы и полезное видео по теме

Ролик поможет наглядно разобраться с особенностями монтажа и понять, как работает отопительная система с лучевой разводкой:

Энергоэффективная система отопления — это сбалансированное сочетание всех ее компонентов. Разводка труб служит в качестве своеобразной кровеносной системы для отопления. Лучевой способ монтажа трубопровода позволяет доставить ровно столько теплоносителя, сколько нужно каждому рабочему прибору для его оптимальной работы.

При возведении домов требуется продумать функционал отопительной системы. Она является одной из наиболее дорогостоящих при постройке, но от неё зависит комфорт и удобство проживания жильцов в зимнее время года. Кроме стоимости самой системы, важным фактором в частном доме также является стоимость топлива. Традиционные системы отопления заменяются более новыми, которые требуют различных способов прокладки. Одна из таких вариаций – лучевое отопление. Данные системы достаточно сложные и требуют правильно выполненного проекта и монтажа. Характерные черты, правила, достоинства и недостатки стоит рассмотреть отдельно.

Схема конструкции

Конструкция радиальной системы

В большей части современного жилья прокладка труб отопления осуществляется параллельно стенам. Но такой метод разводки малоэффективен в крупногабаритных зданиях с несколькими ярусами. Жидкость, передающая тепло начинает в краткие сроки терять энергию, вследствие чего в помещениях, которые находятся рядом с котельной температура будет выше, чем в отдаленных. Чтобы исправить данный недостаток и обеспечить равномерный нагрев была изобретена лучевая система отопления для частного дома.

Наглядное представление

Отопление существенно отличается от традиционного для большинства строений тройникового. Главным различием является потребность в установке коллекторного шкафа, в котором располагают необходимое оборудование, обеспечивающее циркуляцию.

В такой конструкции создается несколько отдельных контуров, которые параллельно подключаются с обогревающим элементам: батареям отопления, теплому полу. Причем, разводка труб осуществляется в процессе капитального ремонта по полу здания. Таким образом, каждый из нагревательных элементов наполняется теплоносителем от отдельного контура отопления, при этом в каждом радиаторе будет приблизительно одинаковая температура.

В отличие от тройниковой разводки, лучевая требуется значительно большего количества труб, однако меньше соединяющих компонентов. Поэтому, сложность монтажа у них приблизительно равна. Поскольку параллельная разводка считается более надежной, при выполнении сложнее допустить ошибку, то утечки и разгерметизации происходят реже.

Плюсы и минусы лучевой системы

Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.

Распределительный щит

Минусы лучевой системы

К числу основных недостатков такой схемы разводки относят:

1. Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
2. Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
3. Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
4. Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
5. Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.

Плюсы лучевой системы

К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.

1. При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
2. Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
3. С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
4. Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
5. Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.

Как организуется лучевая система

Наиболее важным элементов при организации подобных систем является узел коллектора. При необходимости проводить разводку на каждом из этажей, потребуется разместить такой на каждом из этажей.

Насос принудительной циркуляции

Коллекторы в процессе прокладки размещают в специальные шкафы, в которых предусматривается возможность регулировать работу системы. При прокладке требуется обеспечить минимальное число сочленений труб, что существенно увеличивает безопасность и стабильность в работе оборудования.

Также, требуется правильно подобрать нагревательный котел с учетом мощности, затрат тепловой и электрической энергии, коэффициент полезного действия с учетом потерь тепла системой. Вне зависимости от вида топлива, которое затрачивает котел в процессе обогрева, потребность расчета является обязательной.

Правила выбора насоса принудительной циркуляции

Основное применение лучевых схем систем отопления дома – горизонтальное расположение, с подачей теплоносителя снизу. Чтобы обеспечить возможность функционирования требуется использовать циркуляционный насос, который обеспечивает принудительную циркуляцию теплоносителя по ветвям сети.

Использование насоса позволяет существенно снизить разницу температур на входе и выходе у контура. В итоге существенно повышается эффективность лучевой системы, обеспечивая большую компактность и меньшие затраты материалов.

Выбирать такой вид агрегата стоит по нескольким параметрам:

• производительность;
• высота напора.

Чтобы правильно подобрать насос требуется учитывать ширину просвета труб, протяженность и уровень высоты, относительно самого насоса. Все расчеты проводятся заранее.

Как правильно монтировать циркуляционную помпу

1. Насосы с влажным силовым агрегатом устанавливаются горизонтально.
2. Устройство термостатом запрещается максимально приближать к горячим поверхностям, чтобы избежать искаженных показателей.
3. Монтаж обычно проводится на возвратных участках системы, чтобы обеспечить нормальную работу системы, чтобы не допускать превышения температурных показателей. Ряд современных насосов может также монтировать около котла и без проблем работать при высокой температуре.
4. Если на контуре отопления отсутствует механизм устранения лишнего воздуха, обязательно стоит выбирать насос с возможность отвода газов.
5. Желательно монтировать его максимально близко к расширяющей емкости.
6. До монтажа желательно провести очистку системы от всех твердых фракций.
7. До запуска лучевой системы обязательно стоит провести предварительное тестирование с водой.

Монтаж циркуляционной помпы

А можно ли без насоса?

Работу системы можно обеспечить и без покупки и подключения насоса и ряда приборов для удаления излишков воздуха, но при этом требуется обеспечить соблюдение некоторых условий, которые крайне затруднительно осуществить. Требуется выбирать трубы с большим диаметром и монтировать расширительную емкость на максимальной высоте от пола.

Этот способ можно использовать в помещениях с малыми габаритами, чтобы обеспечить достаточное тепло в помещении. Однако, выбирать между принудительной или естественной подачей воды требуется ещё в процессе расчётов.

Выбираем распределительный коллектор

Это устройство имеет второе название – распределительная гребенка. Получило оно его за выполняемую функцию – подачу жидкости, проводящей тепло к каждому отдельному нагревательному элементу, радиаторам, теплому полу и другим. Также, в определенные отверстия возвращается теплоноситель на обратном пути, после чего подаётся котел, либо смешивается с содержимым труб для снижения температуры.

Распределительный коллектор

Количество одновременно поддерживаемых труб достигает 12. В некоторых моделях, для сложных лучевых систем отопления двухэтажного дома их число может быть больше. Каждый коллектор включается шаровой кран, который позволяет регулировать ток жидкости к каждому радиатору. Это нужно для регулировки количества теплоносителя, который идет по ветвям.

Какие трубы выбрать

Есть ряд аспектов, по которым определяются эксплуатационные характеристики будущего трубопровода. Выбирать стоит после того, как определитесь, куда будут монтировать сеть: под маскирующее покрытие или в цементную стяжку.

В процессе работ потребуется изогнуть трубы определённым образом, под нестандартным углом. По этой причине желательно использовать материал с достаточной степенью гибкости, чтобы не увеличивать количество стыков. Оптимальным вариантом считаются трубы из сшитого полиэтилена.

Трубы

Причем в конструкции обязательно должна быть прослойка из воздухонепроницаемого материала. В противном случае, возможно покидание мельчайших частиц кислорода, которые содержатся в теплоносителе. В результате наблюдается ржавление котла и радиаторов.

Также, стоит обратить внимание на следующие моменты:

1. При лучевой разводке не требуется использовать трубы стандартного диаметра. Оптимальный просвет – от 24 до 32 миллиметров.
2. Стоит выбирать изделия, в достаточной степени защищённые от механических повреждений. Чаще всего их заливают цементом, при этом требуется не допускать чрезмерного давления на сеть.

При этом требуется проверку целостности и соединения всех элементов труб. После чего можно проводить запуск. Это требуется чтобы не допустить протечек в процессе работы.

Схема подключения лучевой разводки

При выборе схемы обычно предпочтение уходят поэтажной схеме. Сеть проводится под маскирующим покрытием на полу. Коллектор обычно монтируют в заранее подготовленную нишу в стене. Альтернативой выступает специальный шкаф.

В большинстве систем требуется монтировать циркуляционный насос, однако существуют варианты, когда их не требуется несколько, либо они монтируются поочередно на каждое из колец. К каждому элементу системы прикрепляют подающую и отводящую емкость. Затем, под цементной стяжкой располагают трубы от коллекторов, а затем присоединяются к нагревательному элементу.

Желательно, чтобы продолжительность всех труб была приблизительно равна. Иначе, потребуется дополнительно снабжать систему насосом для циркуляции и сенсорами для контроля температуры. Существует два основных способа организации отопления: с принудительной циркуляцией и без. Стоит расписать каждый из них более подробно, со всеми присущими им особенностями.

Способ 1 с принудительной циркуляцией воды

Данный вид системы, которой оборудуется помпами для принудительного движения жидкости ранее считался крайне дорогим. Однако, с появлением дешевых и надежных насосов, такое отопление с насосами все чаще стало применяться в многоквартирных и частных домах.

Наиболее важное отличие состоит в том, что теплоноситель (вода или антифриз) циркулирует между нагревательным котлом и радиаторами не при помощи гравитации, разницы температуры и давления, а за счет использования специального насоса.

Естественная схема отопления

При этом имеется ряд положительных моментов:

1. Систему можно монтировать в помещении любой сложности и геометрии.
2. Можно устанавливать лучевую разводку в комнатах с большими площадями.
3. Для прокладки можно использовать трубы практически любого диаметра, при условии что они расположены под прямым углом.

Циркуляционный насос желательно монтировать на обратной части труб, идущих к распределительному коллектору, чтобы не допускать перегрева оборудования и скорого выхода из строя.

Способ 2 с естественной циркуляцией воды

В системе без использования циркуляционных насосов движение жидкости обеспечивается гравитацией. Более горячая жидкость отличается меньшей плотностью, за счет чего движется наверх, затем, со временем возвращается к коллектору и батареям, а затем и к радиаторам.

При установке имеются следующие особенности:

1. Во время установки требуется предусмотреть место для расширительного бака открытого типа, который нужно разместить в наиболее высоком месте. Он требуется для компенсации расширения теплоносителя из-за нагрева и не дает слишком сильно увеличиться давлению.
2. При этом не требуется приобретение и установка циркуляционных насосов, что снижает смету на работы.

Такой вид отопления не требует электрической энергии, что удобно для дач и других загородных домов.

Лучевая разводка и теплый пол

Кроме подключения к радиаторам можно использовать лучевую схема для организации системы типа «Теплый» пол. Если правильно составить проект, учитывая все возможные варианты, можно не приобретать радиаторы, сделав основой отопления в доме именно пол.

При этом тепло будет распределено по всей площади помещения, без нагрева некоторых участков, а также восхождения потоков воздуха. Это приводит к снижению количества движущейся пыли.

Однако, перед монтажом такой системы требуется учесть несколько факторов:

1. Если пол изготовлен из бетона или дерева, то под низ требуется разместить теплоизолятор.
2. Затем, расположить набор труб в виде серпантина.
3. Перед бетонированием требуется провести тестирование системы с водой с нормальным давлением на протяжении 24 часов.
4. После чего, расположить стяжку.

Для каждого из таких контуров требуется предусмотреть распределительный коллектор с датчиками. Чтобы не допустить передавливания труб, желательно закрепить их при помощи арматуры или скоб.

Теплый пол

Варианты для деревянных домов

Если планируется располагать такую систему на полу в деревянном доме, то желательно обеспечить ряд отверстий в деревянных брусьях перекрытия. Причем щели должны быть незначительно больше по диаметру, нежели сами трубы, чтобы не допускать дополнительного давления на трубопровод.

Особенности монтажа

Все такие системы монтируются и проектируются под конкретный дом, с учетом габаритов, площади, количества комнат и этажей, планируемого теплоносителя, радиатора и некоторых других параметров.

Однако, есть ряд правил, которые требуется соблюдать при монтаже. Использование лучевой системы в многоквартирном доме не разрешается. Поскольку теплоноситель циркулирует по вертикальным стоякам, которые объединяют все помещения в единую сеть. Из-за присоединения к системе нескольких коллекторов жидкость не будет циркулировать к верхним этажам.

Процесс монтажа

В частных домах можно обустроить лучевую систему если следовать таким рекомендациям:

1. Ко всем коллекторам, которые обеспечивают циркуляцию теплоносителя для радиаторов обязательно требуется монтировать клапаны, которые бы препятствовали образованию пробок.
2. Контур требуется оборудовать расширительной емкостью, с объемом в 10% от общего количества жидкости, циркулирующей по трубам. Оптимальный вариант – использование мембранного бака.
3. Крепится бак на трубопроводе, который объединяет отводящую емкость с нагревательным элементом.
4. Если планируется прикрепить несколько насосов, следите за тем, чтобы они располагались горизонтально. В противном случае они сломаются, что потребует дорогостоящего ремонта или замены.

Подготовка к установке

Перед всеми работами требуется составить проект. Особенно важно стоит отнестись к формированию чертежа. Он должен быть достаточно подробным, со всеми расчетами и габаритами. При невозможности сделать его самому, можно привлечь специалистов.

Также требуется:

1. Выбрать места для батарей.
2. Выбрать тип радиаторов и количество секций.
3. Составить список необходимых материалов и оборудования.

Монтаж лучевой системы отопления

Коллекторно лучевые системы отопления монтируются под пол. При этом требуется соблюдать несколько рекомендаций.

Черновым полом или основой, может быть фундамент здания, на который прикрепляют теплоизолятор, после чего располагают трубопровод. После чего, трубопровод из заранее закупленных и нарезанных сегментов соединяется. Чтобы при заливке бетоном он не поднялся, желательно прикрепить его любым из способов.

После чего, вокруг сети требуется расположить утеплитель до 5 сантиметров из пенопласта и прибить дюбелями. После чего, можно заливать бетоном, до 50-70мм.

Разбор аргументов за и против

У системы имеются как достоинства, так и недостатки, которые требуется учитывать при проектировании. Нужно расположить коллекторный шкаф, который занимает много места, выбирать правильные трубы.

Однако преимуществ и положительных сторон у такой системы значительно больше. Поэтому, многие владельцы предпочитают монтировать трубы именно по лучевой разводке системы отопления в многоквартирном доме. Это обеспечивает массу преимуществ.

Выводы по теме

Данная система отопления отличается большей энергоэффективностью, чем любая другая. Она состоит из множества компонентов, причем сами трубы и разводка «питают» нагревательные элементы и отводят отработавшую жидкость. Лучевая схема позволяет крайне эффективно распределять теплоноситель.

Благодаря появлению новых материалов и оборудования стала возможной модернизация традиционных водяных систем отопления. Одно из таких новшеств, приобретающих все большую популярность, мы и обсудим в данной статье. Это так называемая коллекторная или лучевая система отопления, появившаяся относительно недавно. Рассмотрим, что она собой представляет и как ее смонтировать в частном доме.

Устройство коллекторной системы

Лучевая разводка – это, по сути, гибрид между традиционной двухтрубной схемой и системой водяных теплых полов. Так же, как в двухтрубной системе, теплоноситель поступает к распределительному коллектору и радиаторам по двум трубопроводам – подающему и обратному. От теплых полов взят сам коллектор и способ прокладки труб – в стяжке пола или между деревянными лагами.

Строение системы следующее: от котельной установки до распределительного коллектора идет основная магистраль. От него до каждого отопительного прибора под полами прокладывается отдельная линия. Соединение – прямое, без всяких фитингов и лишних поворотов. Для наглядности ниже представлена функциональная схема лучевой системы отопления частного дома:

Проще всего ее реализовать в одноэтажном доме небольшой площади. Для распределителя надо выбрать удобное место, лучше – где-нибудь в центре здания, можно в коридоре. К нему подвести теплоноситель от котла и проложить трубы к радиаторам. Как это выглядит в плане дома, показано на эскизе:

Универсальность лучевых систем заключается в том, что можно без проблем выполнить разводку в частном доме любой этажности. Для этого из котельной прокладывают стояк из труб такого диаметра, чтобы обеспечить требуемый расход теплоносителя для всего здания. На каждом этаже к стояку подключается коллектор, а от него лучевым образом делается разводка к радиаторам. Диаметр вертикального участка, идущего на следующий этаж, уменьшается в соответствии с гидравлическим расчетом. Разводка по двухэтажному дому изображена на эскизе:

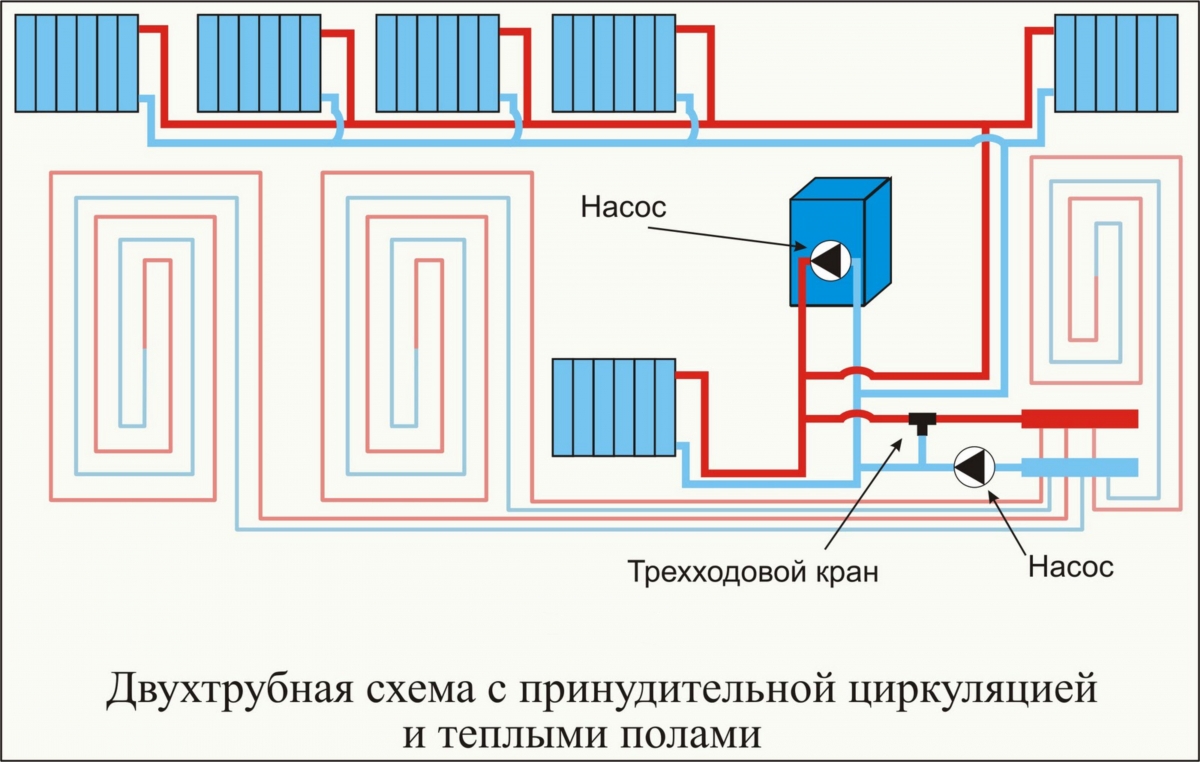

В коттеджах большой площади помимо радиаторной отопительной системы дополнительно устраивают теплые полы, ставят буферные емкости и бойлеры косвенного нагрева. Тогда лучевая система отопления двухэтажного дома усложняется, в котельной устанавливается распределительная гребенка. К ней присоединяется как стояк лучевой разводки, так и все остальные потребители тепла, как изображено на схеме:

Каждый контур имеет индивидуальный циркуляционный насос, устанавливаемый на подающем трубопроводе, отходящем от гребенки. Получается, что все контуры функционируют независимо друг от друга и могут регулироваться в автоматическом режиме.

Примечание. На представленной схеме не отражены циркуляционные насосы котлового контура, поскольку в настенных котлах эти агрегаты расположены внутри.

Плюсы и минусы лучевой системы отопления

Надо сказать, что новая коллекторно-лучевая система отопления взяла от своих предшественников все их достоинства и недостатки. Сначала о хорошем:

• самая совершенная схема с точки зрения гидравлики. Теплоноситель идет к каждой батарее по индивидуальной линии, поэтому они абсолютно не зависимы друг от друга. Конструкция коллектора позволяет легко выполнить балансировку этих ветвей;
• все радиаторы получают воду одинаковой температуры;
• количество соединений – минимальное, тройники отсутствуют;
• удобно внедрять средства автоматического регулирования и управлять всей схемой в целом;
• всегда можно отключить любую батарею, открыв шкаф с распределителем и перекрыв соответствующий кран;
• эстетичность. На виду нет никаких труб.

Как водится, не обошлось и без недостатков. Самый неприятный из них – высокая стоимость оборудования и монтажа. Даже отсутствие фитингов не может компенсировать затраты на коллектор и повышенный метраж труб. Если же этажей несколько, то цена удваивается и утраивается, по сравнению с простой двухтрубной системой это очень дорого. Ну и монтаж разводки в стяжке пола или между лагами предполагает дополнительные работы по устройству напольного покрытия, что опять-таки ведет к удорожанию.

Домовладельцы часто задаются вопросом: а зачем мне нужна лучевая схема отопления с радиаторами, если все равно надо заниматься устройством стяжки, тогда уж лучше сразу сделать теплые полы. И они правы, напольное отопление равномернее прогревает помещение, а по стоимости выйдет ненамного дороже. Вывод простой: при наличии финансового ресурса теплые полы предпочтительнее.

Есть еще один нюанс: коллекторная разводка не позволит вам реализовать естественную циркуляцию теплоносителя из-за невозможности выдержать диаметры и уклоны. Так что об энергонезависимости можно забыть.

Прежде всего, нужно верно определить диаметры трубопроводов, особенно это касается магистралей, тут не обойтись без гидравлического расчета. Немного проще с лучевыми ветками к радиаторам, их размер можно взять по такому принципу:

• для батареи мощностью до 1.5 кВт труба 16 х 2 мм;
• для радиатора мощностью свыше 1.5 кВт труба 20 х 2 мм.

Выполняя разводку в полу, все подводки нужно обязательно утеплить, иначе вы будете греть участки стяжки, а батареи будут холодные. Не разбрасывайте трубы как попало, мотивируя тем, что они все равно зальются раствором и беспорядка видно не будет. Это ошибка, ветки надо проложить аккуратно, распределив их попарно, а в конце проставить только вам заметные метки в тех местах, где лежат трубы. Впоследствии это поможет их быстро отыскать в случае аварии.

Произвести монтаж своими руками в одноэтажном доме сравнительно просто. Выбрать оптимальное размещение для шкафа с коллектором (идеально – в нише стены), замерить расстояния и закупить трубы, установить радиаторы. Балансировочную арматуру нигде ставить не нужно, только шаровые краны на батареях. Кстати, при возможности вертикальные участки труб, выходящих из пола, можно упрятать в стены. Тогда присоединения к отопительным приборам будут не видны абсолютно.

Совет. Не используйте в подобных сетях трубы из полипропилена. Они не гнутся и обладают большим линейным удлинением. Да и нелогично в дорогой системе применять дешевые материалы, лучше возьмите металлопластик либо сшитый полиэтилен.

В доме с двумя и более этажами нужно на каждом ответвлении от стояка установить запорно – регулирующую арматуру. На подающем трубопроводе ставится шаровой кран, а на обратном – балансировочный вентиль. Это позволит уравновесить всю систему гидравлически, а также отсекать от обогрева этажи в случае необходимости.

Заключение

Как вы могли убедиться, лучевая разводка – одно из самых удачных решений, хотя в некоторых ситуациях может оказаться и нецелесообразным. Несмотря на все ее достоинства, схема относится к высокой ценовой категории, где ей тяжело конкурировать с теплыми полами и другими современными системами. Тем не менее подобные виды разводки имеют право на жизнь и находят свое применение не только в частных домах, но и в общественных и административных зданиях.

Разводок труб радиаторного отопления существует немалое количество, но в силу многих своих преимуществ, особенно закрепились две разводки: двухтрубная и лучевая. Чаще всего любому застройщику приходится выбирать между двумя этими системами (если само собой было решено установить радиаторы). В надежде получить рекомендации от монтажников, обычно не встречаешь объективности и каждый сватает то, что ему удобнее.

А есть еще самая приятная фраза, которую любит слышать каждый заказчик: «ну это, вы там сами решите, а нам без разницы что монтировать». Давайте попробуем адекватно разобраться в сильных и слабых сторонах двухтрубной и лучевой радиаторной разводки

Это следствие эволюции однотрубной системы, в которой избавились от всех основных недостатков. В этой системе к радиатору подводятся параллельно две трубы. Одна подающая, дальше подача, другая обратная, дальше обратка. В подачу идет горячий теплоноситель, и он попадет практически с одной и той же температурой в каждую батарею. А по обратной, само собой течет уже остывший теплоноситель.

В однотрубной системе мы сталкивались с тем, что за подачу и обратку отвечала всего одна закольцованная труба. Поэтому разница температур между первой и последующими батареями была более существенная. И систему не возможно было «уровнять» так, чтобы каждый радиатор был одинаковой температуры.

Что такое лучевая схема отопления?

Давайте теперь выделим сильные и слабые стороны каждой схемы отопления

Какое отопление дешевле?

Самый выделяющийся плюс двухтрубной системы – это цена. Эта система дешевле лучевой. В основном за счет того, что используется меньше труб и не нужно докупать распределительный коллектор. Но в двухтрубной системе используется больше фитингов. На последнем нашем объекте площадью 300 квадратов разница между лучевой и двухтрубной системой составила 30000. В обоих случаях использовались металлопластиковые трубы, а так же соединения одной и той же фирмы.

С одной стороны, это можно записать в минусы лучевой системы. Но с другой стороны, для такого объекта многим застройщикам разница в 30000 будет являться несущественной.

Используемые материалы

Для разводки труб двухтрубной системы можно использовать полипропилен. Как мы знаем, это самый доступный на рынке вид труб. Сейчас не будем перечислять достоинства и недостатки этого материала. Просто нужно иметь в виду, что если бюджет ограничен, то можно использовать полипропилен

При лучевой разводке используются только металлопластиковые трубы или трубы из сшитого полиэтилена с более утолщенной стенкой.

Количество стыков

Здесь свое явное преимущество за лучевой системой отопления. Ее главное преимущество — отсутствие соединительных деталей в бетонной стяжке. Все соединения находятся в коллекторе и на самом радиаторе. Соответственно, если что-то когда-нибудь вздумает потечь, то произойдет это в видимом поле и вы быстро сможете все устранить.

У двухтрубной системы все соединения заливаются бетонной стяжкой и утапливаются в стены. Это добавляет вероятность какой-либо протечки в следствии эксплуатации системы. Хотя прессовые и натяжные соединения труб славятся своей надежностью, поэтому на самом деле аварии возникают довольно редко

Другое дело, если вы используете полипропилен. Там стыков еще больше и большая часть из них так же находится в недоступной области. Вот тут уже действительно лотерея. Если вдруг, монтажник заварил неаккуратно стык, то он может потечь не сразу. Выдержит год — два. А там и начнется веселье. Так что с полипропиленовыми трубами при скрытом монтаже я бы рекомендовал быть чрезвычайно аккуратным.

Регулировка температуры

В этих системах есть удобные способы регулировки температуры. Чаще всего используются термоголовки на радиаторах. Это относительно недорогой и удобный вариант регулировки.

Преимущество лучевой системы в том, что можно поставить на коллектор сервоприводы и регулировать температуру в каждом помещении при помощи комнатных термостатов. Этот вариант уже значительно дороже, но в то же время и более продвинутый.

Каков итог?

К несущественному минусу лучевой системы можно отнести то, что требуется пространство для установки коллектора. А оно и в правду не всегда присутствует. Плюс ко всему желательно коллектор ставить посередине дома.

Если рассматривать эти две системы в плане эффективности, экономичности, то у них абсолютный паритет. Обе системы замечательно справляются со своей функцией.

Просто если бюджет у вас ограничен, то стоит посмотреть в сторону двухтрубной системы. При желании можете использовать и полипропилен. Лучевая же система добавит вам некоторых удобств и спокойствия, что под стяжкой в случае чего, у вас ничего не потечет.

Важно понимать главное. В обоих случаях ваш выбор будет абсолютно правильным!
