Штробление стен под электрику в доме это такой процесс, когда одновременно приходится и ломать, и строить.

На стандартную двухкомнатную квартиру, в среднем прорезается до 50 метров штробы. Причем многие почему-то уверены, что все борозды делаются исключительно для проводов или сантехнических труб.

А тем временем, данную работу можно хорошо совместить с изготовлением ниш для подрозетников.

Сверление или штробление

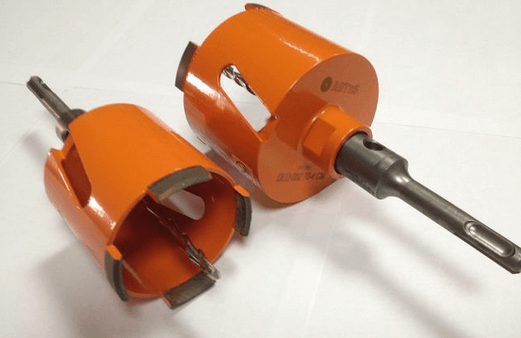

Высверливание ниш подрозетников — это одна из самых трудозатратных операций при монтаже всей черновой электрики.

Зачастую, для изготовления 3-х отверстий под углубленный блок розеток, уходит не меньше времени, чем на все вместе взятые штробы, походящие к этой нише.

На сегодняшний день существует три основных способа выполнения этой работы:

Самым простым, быстрым и эффективным по трудозатратам является третий вариант. Почему это именно так, можно объяснить несколькими доводами.

• максимальная универсальность

Стенорез-штроборез справляется с любым материалом, начиная от пеноблока и заканчивая высокопрочным армированным бетоном. Соответственно коронки ударного типа SDS plus здесь отпадают.

Да, они справляются с пеноблоком, кирпичем, но с бетонными стенами уже появляются проблемы. Уходит гораздо больше времени, плюс сам перфоратор эксплуатируется в более жестком режиме. Фактически на его предельных возможностях.

При попадании на арматуру, коронок просто не напасешься. Это только в рекламе они режут ее как по маслу.

• деликатное отношение к поверхности

Допустим у вас есть кладка, которую положили буквально пару дней назад, затем отштукатурили и на первый взгляд все высохло. Но стоит подолбить ее перфоратором SDS max и вы убедитесь, что штукатуров придется вызывать еще раз. Либо самому выполнять работу за них.

Даже с учетом того, что у перфоратора есть возможность работать "вполсилы", это не гарантирует, что между блоками в стыках не появятся микротрещины, которые со временем станут еще шире.

При резке стенорезом, материал стен совершенно не сопротивляется диску, поэтому подобных повреждений здесь не происходит. Более того, после вырезания штробы или ниши, можно применить обычную стамеску, и аккуратно выдолбить все что нужно изнутри.

Опять же без использования перфоратора и его ударов.

Конечно, профессионалы могут сделать аккуратные отверстия перфоратором и в голой не отштукатуренной бетонной стене. Однако электрику правильно делать именно после штукатурки, а не до.

• арматура

Не всегда SDS-max перфоратор может пройти и прорезать арматуру. А в этом случае ни о каких углубленных подрозетниках 60мм и монтаже проводки без распаечных коробок и не мечтайте.

Правда при данной работе, никогда не забывайте про такой фактор, как несущие стены. О том, можно ли штробить в них и если да, то каким именно образом, читайте более подробно в конце статьи.

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш - это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Со всеми секретами работы по высверливанию подрозетников, способами как не сломать коронки при прохождении арматуры, читайте по ссылке выше.

Штробление под кабель — выбор инструмента

Для штробления непосредственно под проводку, не нужно заниматься кустарщиной и выдалбливать лопаткой - зубилом кривые и косые спуски и борозды.

На сегодняшний день уже есть в богатом ассортименте, как относительно приемлемые по цене и качеству штроборезы, так и дешевые насадки для штробления на обычную болгарку.

Их спокойно можно приобретать, даже если они и понадобятся на ремонт всего лишь одной квартиры. При их смешной цене , никакого увеличения бюджета вы не почувствуете.

Скорость штробления, с которой работают данные насадки, вас приятно удивят. И опять же, при качественных дисках, материал стен не будет играть главенствующей роли.

Особо стоит обратить внимание при выборе штроборезов и насадок, на возможность запиливания углов под 90 градусов. Причем чтобы все это делалось без пыли.

Любое комфортное штробление невозможно без пылеудаления. Конечно, профессиональный строительный пылесос для ремонта одной квартиры или дома, покупать мало кто будет.

В этом случае позаботьтесь хотя бы о минимальных пылесборочных устройствах или переделайте обычный пылесос под функции строительного.

Кстати, насадка Air Duster свободно выбрасывает все отходы при штроблении даже без пылесоса. Правда защитная маска в этом случае, будет обязательным атрибутом вашей работы.

Именно маска, а не просто очки и респиратор. Очень качественную модель предлагают наши китайские товарищи.

Цена у нее в несколько раз ниже профессиональных масок от ЗМ, а качество сборки на том же уровне. Почитайте отзывы.

Узнать последнюю актуальную цену и заказать подобную маску можно отсюда .

Техника штробления и порядок работ

Перейдем непосредственно к процессу штробления. Порядок работ следующий.

После разметки, сначала стенорезом делаются отверстия и ниши для подрозетников, а затем сами штробы.

Техника вырезания ниш простая. Берете машинку и сначала прикладываете к стене тот край, который находится ближе к пылеотводу.

После полного заглубления диска, пыли совершенно не будет. Конечно при наличии пылесоса.

Не забывайте, что штробление, это операция всегда связанная с большим риском для вашего здоровья. Поэтому применение минимальных средств индивидуальной защиты обязательно. Даже если пройти нужно всего несколько сантиметров.

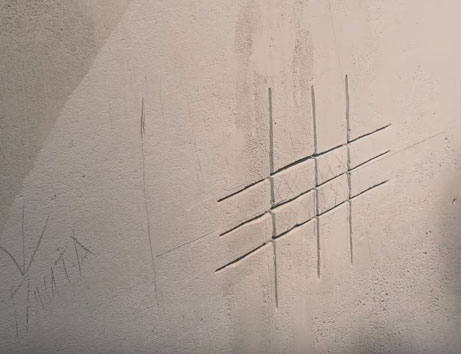

После нарезания полос, стамеской вручную, выбиваете образовавшиеся квадратики. Для того, чтобы это сделать без перфоратора и зубила, кубики должны быть относительно небольшого размера.

Поэтому помимо периметра ниши, при двойном блоке подрозетников, проходите диском стенореза еще и по центру. А при тройном блоке и более, делаются несколько таких надрезов.

Но в любом случае, это все равно в несколько раз быстрее, чем высверливание коронкой. Она будет оптимальным вариантом только в мягких стенах - газоблок, пенобетон.

Единственный совет - использовать ее большего диаметра чем сам подрозетник. Когда вы его будете сажать на раствор, понадобится хороший зазор между подрозетником и стеной. Только в этом случае раствор или гипс будут хорошо и надежно держать коробку.

И при установке розеток, никаких проблем с их выпадением или вырыванием при использовании даже нестандартной вилки не возникнет.

Расстояния, глубина, ширина штробы

На какие нюансы следует обратить внимание при штроблении стен под кабель? Во-первых, это минимальные расстояния и отступы. Здесь придерживайтесь следующих рекомендаций и правил:

• max глубина штробы - 25мм

• при монтаже одного кабеля без гофры достаточно ширины - до 5мм

• при использовании гофры - 20-25мм

Также обратите внимание на расположение борозды относительно подрозетника. Она не должна проходить четко посередине.

Всегда ориентируйте ее ближе к краям. Причем слева или справа тоже играет роль.

Если будущая розетка или выключатель стоят близко к дверному проему, то правильнее будет провести штробу именно к дальнему краю от двери. Иначе при установке дверей, монтажники длинным нагелем при засверливании повредят кабель.

Еще при штроблении часто пользуются лазерным уровнем. Во-первых, он облегчает и ускоряет работу. А во-вторых, кабель при этом будет проложен идеально ровно.

В дальнейшем, при засверливании в стену шурупа под картину, вы будете точно знать на сколько миллиметров в сторону от розетки у вас лежит под штукатуркой кабель.

Не нужно будет применять всякие хитрые устройства и модные сканеры стен для обнаружения проводов под штукатуркой.

Правильное направление реза - сверху-вниз. Вы будете меньше уставать, а сила тяжести наоборот будет помощником при работе.

Достаточно приложить штроборез к стене, а дальше качественные диски и сила притяжения земли сделают большую часть работы за вас.

Штробить в несущей стене запрещено?

Самый главный вопрос который волнует всех - можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.

Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: "Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия."

Получается, что в потолке резать штробы нельзя в любом направлении.

Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.

В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.

Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.

Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.

Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.

А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.

Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.

Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.

Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).

Штробление стен под проводку не сложно выполнить своими руками, особенно если есть специальный инструмент, а сама стена бетонная. Нюанс заключается в том, что иногда под рукой нет подходящего электроинструмента либо перегородка сделана из дерева, газобетона или гипсокартона. Тут дела обстоят немного сложнее и нужно знать, как правильно сделать штробу без загрязнения всего вокруг (в частности, без пыли) и притом, чтобы канавка под провод была ровной. Далее мы рассмотрим основные способы создания штроб и полезные советы по поводу данного вопроса!

Выбираем инструмент для работы

Первым делом поговорим о том, чем можно сделать штробу в стене, рассмотрев наиболее подходящие инструменты и эффективность их использования. Обзор будет предоставлен от наиболее трудоемкого способа штробления к более удобному и быстрому варианту.

Зубило и молоток

Дедовский способ самостоятельно сделать штробу под эл.проводку – выбить ее зубилом и молотком. Достоинство такого варианта – это полное отсутствие затрат, т.к. по сути вы можете проштробить стенку без электроинструмента, используя подручные средства, которые есть в каждом доме. Недостатки – большие потери времени и сил, что не совсем разумно в 21 веке.

Помимо этого сделать углубление под кабель в кирпиче с помощью зубила у Вас вообще не удастся. От такого варианта мы советуем Вам отказаться, т.к. далее будут перечислены более простые и эффективные способы штробления стен под проводку в доме и квартире.

Как обойтись без штробореза и другого электроинструмента

Дрель + зубило

Более эффективный, но все же неудобный способ создания штроб под представляет собой сверление через каждые 1-1,5 см отверстий по ширине будущего углубления. Когда «точечная» трасса будет готова, как показано на фото ниже, можно с помощью зубила выбить перемычки между отверстиями, в результате чего получиться не совсем ровная, но все же штроба. Недостаток такого варианта, опять-таки, затраты по времени и низкая производительность штробления бетона.

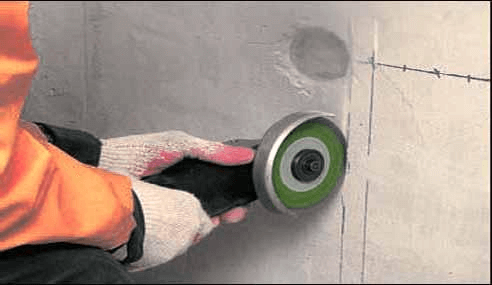

Болгарка

Подходя ближе к удобным электроинструментам, которые позволят быстро проштробить ровную канавку, худшим из лучших вариантов является угловая шлифовальная машина (УШМ) или как ее принято называть в простонародье – болгарка. Если на нее поставить алмазный диск, процесс штробления стен под проводку станет быстрее в несколько раз, к тому же контуры канавки будут идеально ровными.

Недостатков у такого варианта действительно много: сильное запыление комнаты, одну и ту же канавку можно сделать за два подхода (прорезается сначала одна граница, потом другая), отсутствие возможности вырезать трассу в углу, повышенный шум при работе и к тому же очень сложно сделать глубину штробы одинаковой по всей длине. Итог – использовать болгарку, чтобы проштробить бетонную стенку нужно только в самом крайнем случае.

Правильная работа болгаркой

Перфоратор

Чтобы самому сделать штробу перфоратором достаточно подобрать подходящую насадку – лопатку либо специальный штробер и пройти по размеченным линиям в ударном режиме. Недостаток использования одного лишь перфоратора – штробы будут кривыми, но все же в домашних условиях данных вид электроинструмента чаще всего используется для штробления стен своими руками.

Кстати, перфоратором можно не только просто проходить стены лопаткой, но и работать, как ударной дрелью – сначала насверлить отверстий вдоль разметки, после чего лопаткой выбить перегородки. Штробление по бетону получается быстрым, удобным и при этом сами канавки более-менее ровные.

Видеоурок по использованию штробореза с перфоратором

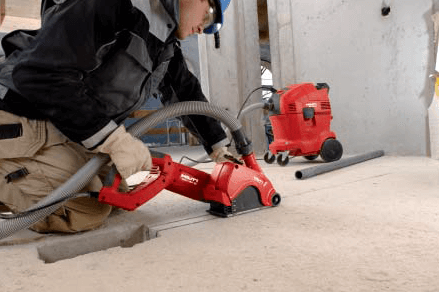

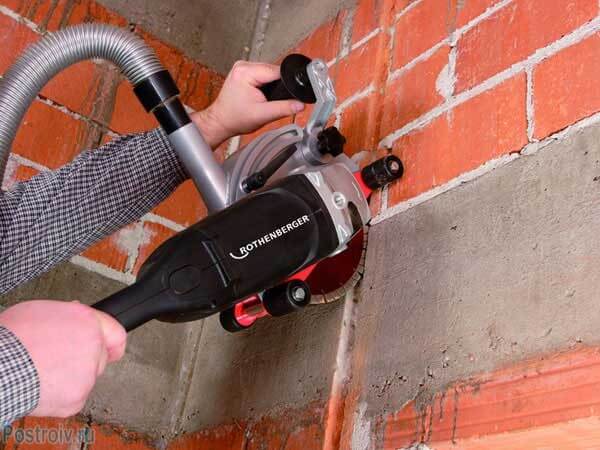

Штроборез

Ну и последний, самый эффективный вариант – использование специального инструмента, который позволяет ровно и при этом без пыли делать штробы по бетону. Штроборез действительно очень удобный в использовании, работает не так шумно и к тому же благодаря подключению к строительному пылесосу моментально поглощает всю строительную пыль. На сегодняшний день штробление стен данным инструментом является самым эффективным, быстрым и безопасным.
Единственный, но весомый недостаток такого варианта – очень высокая стоимость электроинструмента, поэтому для единоразового ремонта в квартире покупать его нет смысла. Выйти из положения можно двумя способами: взять штроборез в аренду (это будет стоить недорого) либо . Мы рекомендуем останавливаться на изготовлении самодельного инструмента, тем более при наличии болгарки процесс не займет более получаса.

Использование штробореза

Подводим итог

Итак, среди всех перечисленных инструментов для штробления стен под проводку своими руками, мы рекомендуем останавливаться на одном из двух способов:

1. Использование штробореза (даже если самодельного).
2. Комбинация болгарка + перфоратор.

На последнем варианте немного остановимся. Дело в том, что если прорезать границы штробы шлифовальной машинкой, после чего перфоратором выбивать сердцевину изнутри, получится быстрое и эффективное создание штроб в бетонных и кирпичных стенах. В домашних условиях этот вариант используется очень часто, поэтому при отсутствии возможности сделать штроборез, остановитесь именно на данном варианте!

Хотелось бы немного отойти от темы и рассказать о том, как правильно нужно говорить: штраба или штроба. Дело в том, что действительно термин в строительстве правильно называется штраба, но по непонятным причинам в разговоре уже долгое время закрепилось немного видоизмененное произношение. По технической части оба варианта слова означают одно и то же, поэтому не удивляйтесь, если дальше в статье мы будем использовать оба произношения!

Видео: сравнение трех лучших электроинструментов по времени штробления

Требования к работе

Перед тем как переходить к штроблению стен, необходимо учитывать следующие нормы и требования согласно СП 76.13330.2016 «Электротехнические устройства», актуализированная редакция СНиП 3.05.06-85 и рекомендаций опытных электриков:

Учитывая все эти нормы и требования, Вы сможете правильно сделать штробу под электропроводку, чтобы последняя была безопасной, долговечной и удобной в обслуживании. Далее мы расскажем о том, как осуществить штробление стен наиболее популярным инструментом – штроборезом, предоставив пошаговую инструкцию в картинках!

Как правильно делать штробы

Итак, чтобы инструкция была понятной даже для чайников в электрике, предоставляем поэтапную технологию, которая позволит быстро и правильно проштробить стены под проводку в доме и квартире:

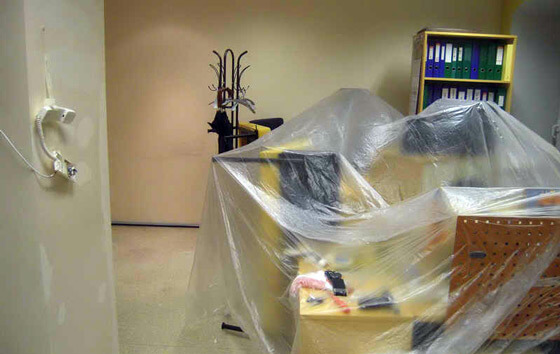

1. Защищаем остальные комнаты от пыли. Для этого на всех дверных проемов нужно повесить с внутренней стороны рабочей зоны влажную тряпку, которая будет полностью закрывать весь проем. Не следует надеяться на закрытые двери – через зазоры со всех сторон пыль запросто пройдет по всей квартире.

2. Очищаем поверхность на потолке и стенках от кусков обоев, т.к. даже небольшие куски бумаги могут блокировать движение дисков и препятствовать нормальной работе штробореза.

3. Переносим схему электропроводки в доме на стены, используя маркер и строительный уровень. Кстати, можно сделать , который позволит быстрее и точнее разметить горизонтальные линии под штробление.

4. Если Вы делаете , дополнительно нужно убедиться в том, что под разметкой уже не проходит старая проводка. Если Вы, когда будете штробить стену, наткнетесь на провод под напряжением, удара током не избежать, не говоря уже о коротком замыкании. Чтобы , можно воспользоваться самодельным металлоискателем либо специальным тестером для обнаружения кабеля. В том случае, если Вы наткнулись на старую проводку, ее нужно либо демонтировать, либо изолировать и обойти, отступив не менее 10 сантиметров в сторону.

5. После этого необходимо проштробить стену под проводку согласно разметке. Делается это не сложно, что подтверждает видео, предоставленные выше. Что касается штроб под установку распред коробок и розеток, их лучше делать дрелью со специальной насадкой – коронкой подходящего диаметра (обычно 80 и 65 мм).

6. Когда вся сеть канавок будет проштроблена, рекомендуем запечатлеть картину на фотоаппарат, чтобы потом можно было запросто найти место повреждения, ориентируясь не только на схему проводки, но и на фото.

На этом штробление стен под проводку своими руками и заканчивается. Все, что Вам осталось – вычистить штрабу и закрепить в ней кабель дюбель-хомутом, гипсовой штукатуркой либо алебастром. Об этом мы подробно рассказывали в статье: . Обращаем Ваше внимание на то, что штробить стенки нужно до штукатурки, а не после, чтобы потом одним махом заштукатурить всю трассу, приготовив поверхность к поклейке обоев либо облицовке плиткой.

Если же предоставленная инструкция показалась Вам сложной, всегда можно вызвать мастера, чтобы он не только проштробил всю сеть канавок, но и сам расключил проводку. Однако сразу учитывайте, что такое удовольствие будет не очень дешевым. На сегодняшний день цена штробления 1 метра трассы может составлять от 100 до 500 рублей, в зависимости от материала стенок. Помимо этого, штраба под каждую розетку, выключатель и распределительную коробку обойдется Вам по стоимости 300 рублей за точку. Как Вы видите, расценки не очень дешевые и если подбить сумму за весь дом, выйдет довольно высокая цена, поэтому лучше все же постараться выполнить штробление своими руками.

Имейте ввиду

Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.

При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют .

Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре. Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, ). Подробнее этот вопрос мы рассматривали в статье .

Открытая электропроводка в деревянном гараже (с использованием кабель-каналов «под дерево»)

В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото:

Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.

Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.

Очень часто при ремонте помещений требуется . Ведь новая современная проводка выдерживает все требования N-ного количества бытовой техники в доме, при этом отлично соблюдая пожаробезопасность. Зачастую владельцы также хотят . Это значительно удобнее, чем повсюду носить за собой несколько лишних метров удлинителей.

Новую проводку лучше всего прятать в стенах – и безопасно, и глазу приятно. Для этого необходимо произвести штробление – вырезание в потолке или стенах углубленных каналов стандартных размеров, в которых затем помещается кабель. По окончанию работ углубления заделываются раствором или шпатлевкой. Такая технология применяется не только при капитальном домашнем ремонте, но и при косметическом, и даже при строительстве новых домов с монтажом трубопровода.

Так с чего же, все-таки, начать? Как штробить стены под проводку?

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен. Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.

Существуют четыре основных способа для проделывания канавок. Главное их отличие состоит в использовании инструмента и выходящих из этого технологий применения.

• Молоток и зубило. Минусом такого метода является неудобство работы «дедовскими» инструментами. Даже при хорошей сноровке выходит долго и с кривыми магистралями. Огромным плюсом можно назвать стоимость – дешево однозначно.
• Ударная дрель (перфоратор). Минус – штроба с неровными краями. Плюсы – быстрота процесса и относительная чистота при работе.
• Болгарка. Минусы – большое количество пыли, которую трудно собрать даже строительным пылесосом. Плюс – ровные углубления за короткий промежуток времени.
• Штроборез. Минус – высокая стоимость инструмента. Для одноразового использования получается слишком дорого. Плюсы – быстро, не так шумно, ровные края штроб, без пыли.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Важно! С помощью молотка и зубила сделать штробу в бетоне практически нереально.

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Важно! Нельзя ставить лопатку перфоратора поперек борозды. В противном случае может отколоться незапланированный кусок стены.

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными. Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату. Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Конкретные особенности штробления

Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.

Штробление стен под кондиционер

Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.

Штробление деревянных стен

При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».

Штробление гипсокартона

Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.

Штроба в кафельном полу

Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.

Чем заделать штробу

Наконец-то штроба сделана, все кабели уложены на место. Осталось только хорошо и качественно заделать углубление, чтобы потом приступить к финальной покраске. Итак, из чего состоит весь процесс:

• Сначала борозду надо очистить тщательно очистить. Для этих целей подойдет, как строительный пылесос, так и веник от пыли.
• Потом необходимо качественно загрунтовать борозду. Для этого следует обильно смачивать кисть грунтовкой и заделывать углубления не жалея материала.
• Дождаться полного высыхания грунтовки.
• Перед финальной стадией заделывания необходимо борозду смочить водой.
• Непосредственно приступить к заделыванию одним из материалов – либо штукатурным раствором для кабелей (вариант – строительный гипс), либо монтажной пеной для труб.

Следуя этим несложным советам, заняться штроблением стен можно вполне самостоятельно. Главное – желания и немножко терпения!

Делая ремонт в квартире или доме, каждый хозяин сталкивается с этапом, когда нужно проложить новую проводку. Делается это для того, чтобы установить новые розетки, так как в предполагаемых местах их размещения нет электропитания. Казалось бы: купил разветвлённый провод, пригласил профессионала да и дело с концом. Но работа мастера не бесплатна, а штробить стены под проводку можно и самостоятельно. Достаточно внимательно изучить материал статьи и правильно применить его на практике.

Как правильно штробить бетонную стену

Перед началом работы возьмите лист бумаги и карандаш, чтобы схематически изобразить прохождение провода, точные места расположения выключателей и розеток. Для этого рекомендуется ознакомиться со сводом правил распределения электрооборудования в документах 3,05 06-85 СНиП. Многие считают, что знают, как штробить, но на деле незнакомство с элементарным в лучшем случае заводит в тупик электрика-аматора. Лучше один раз прочитать главные моменты и сделать работу качественно. Ниже представлено 6 основных требований, которыми необходимо руководствоваться:

1. Не проводите горизонтальное штробление дальше, чем на 150 мм от перекрывающих плит.
2. Остерегайтесь вертикальных борозд около газовых труб. Расстояние от них должно быть не менее 400-450 мм. Углы и окна должны быть отдалены хотя бы на 150 мм.
3. Штробить стены можно только горизонтально или вертикально. В идеале не должно быть лишних наклонов. Исключением может быть только конструкция мансарды: здесь проводка укладывается параллельно к стене под наклоном.
4. Длина одной сплошной борозды не должна быть более 3 метров, а глубина и ширина — 25 мм.
5. Также как и наклонов, поворотов не должно быть. Переход к выключателю и розетке должен быть под одним углом (переход горизонтали к вертикали), кроме случая со стыками, имеющими горизонтальную поверхность.

Важно! Категорически запрещается горизонтальное штробление несущих стен. Это правило относится абсолютно ко всем постройкам в любых регионах. Для панельных домов это все стены. В этом случае необходимо посмотреть видео-урок именно для вашей планировки.

Изучив эти правила, составив план действий, определив расположение разводки и выходов, можно начинать. Не забывайте о технике безопасности. Любые строительные работы требуют внимательности и аккуратности.

Выбор инструмента

Существует огромное количество способов штробления под проводку. Они отличаются использованием разных инструментов: штробореза, перфоратора, болгарки, зубилом и молотком, ударной дрелью. Первый способ знаменит идеальным результатом (ровные прорезы), но имеет высокую стоимость. Выполнение процедуры перфоратором происходит очень быстро и имеет сравнительно невысокую цену. Штробление болгаркой даёт ровные борозды, но создаёт много сложно убираемого мусора. Единственный плюс зубила с молотком в данном случае — дешёвость. Но если хотите, чтобы работа получилась качественной — не жалейте средств на инструменты.

Как лучше делать борозды, выбирайте сами. Работа зависит не только от инструмента, но и от мастера, поэтому лучше лишний раз проверить правильность действий, чем переделывать работу дважды.

Как штробить стены под электропроводку перфоратором

Штробление стен перфоратором самое популярное из всех существующих. Объясняется это тем, что для проделывания этой строительной процедуры не требуется много времени и средств.

Перед началом необходимо провести классическую подготовку стен. Она ничем не отличается от той, что осуществляется при использовании других инструментов. Все этапы предельно просты, но требуют ответственного подхода мастера:

1. Проверка наличия старой электропроводки. Иногда происходят неприятные моменты, когда в стенах оказываются провода от старой схемы электричества. Не рискуйте жизнью и здоровьем, тщательно проверьте поверхность. Есть специальный прибор, который быстро справляется с этой задачей.
2. Непосредственно разметка стены. Убедившись, что в стене не осталось проводов под напряжением, можно приступать к схематической разметке на местах предполагаемого пролегания проводки. Нарисуйте линии от центральной коробки распределения до источников тока (выключателей, розеток, проводов осветительных приборов).
3. Защита от грязи и пыли. Не забудьте завесить окна и двери: процесс не слишком чистый, пыль распространится по всей комнате, и её будет сложно убрать.

Закончив подготовку, приступайте к основным действиям. Возьмите перфоратор и по заранее прочерченной линии просверлите небольшие отверстия на расстоянии друг от друга примерно 1.5 см. Далее всё зависит от вашего инструмента: либо вы переключаете его на режим, предназначенный для штробления (нужна специальная насадка), либо вставляете простое сверло. Аккуратно соедините дырочки, продвигая перфоратор.

Важно! Если вы новичок, не пренебрегайте проделыванием отверстий, так как без опыта подобных работ довольно сложно добиться идеально ровного пути линий.

Если у вас всё ещё остались вопросы, ниже представлено видео:

Болгарка при штроблении

Болгарка — ещё один инструмент, который поможет сделать прорези для проводки. Как прорезать бетонную стену с её помощью? Нужно обязательно иметь алмазный диск, поскольку материал стены очень прочный. Можно посоветоваться с профессионалом, и он, может быть, подскажет какой-то другой диск. Но не стоит усложнять задачу: алмазный легко достать, плюс ко всему, с ним работа пойдёт куда быстрее.

Итак, процесс состоит из нескольких шагов. Сначала прорезаем две полоски на размеченном участке стены. Прорези должны быть параллельны друг другу и иметь расстояние 2 см между собой. Дальше понадобится перфоратор или другой инструмент для выброса ненужных остатков между надрезов. Можно взять перфоратор с так называемым молоточком. После этого проводка укладывается в проёмах и закрывается штукатуркой.

Важно! Выемка под провода должна быть такой глубины, чтобы в конце работы было удобно штукатурить. Когда провода полностью скрыты и залегают довольно далеко, остаётся свободное место, которое легко обрабатывать, при этом в конце стена выглядит гладкой.

Можете посмотреть вспомогательное видео:

Без пыли: возможно ли?

Два предыдущих метода имеют один общий минус — образование огромного количества пыли. Её слой настолько большой, что до конца вычистить помещение не в состоянии даже промышленный пылесос. Люди, которых интересует чистота в жилище, предпочитают штроборез для проделывания прорезей. Это инструмент, напоминающий болгарку, только в него уже встроены алмазные круги. Особый кожух позволяет регулировать расстояние между двумя дисками и контролировать глубину борозд. Достоинство штробореза в пылесосе, не позволяющем пыли выходить за пределы кожуха. Недостаток — в цене инструмента. Для одноразовой строительной работы этот метод явно не подходит: покупать инструмент придётся за значительную сумму. Но если вы требуете непременной чистоты, то можете арендовать аппарат. Хотя не факт, что это будет недорого.

Сколько стоит строительная процедура

Цена процесса напрямую зависит от критериев его выполнения. Понятно, что делать самому в домашних условиях выгоднее. Стоимость напрямую будет зависеть от инструмента, штукатурки, самой проводки. Иногда получается дёшево, а иногда не очень. Например, выбрав в качестве прибора перфоратор, платить нужно только за провода и заделочные материалы, потому что инструмент, как правило, есть у каждого мужчины. А вот отдав предпочтение штроборезу, вряд ли получится сэкономить.

Решив заказать работу мастера в строительной компании или у частного специалиста, не стоит рассчитывать на приемлемую цену. Приготовитесь выложить кругленькую сумму. Эта работа опасная, поэтому и оплата запрашивается соответствующая.

Ремонт жилья никогда не обходится без проделывания каналов для электричества, поэтому важно знать основные требования к штроблению стен, а также соблюдать правила безопасности при строительстве.

При капитальном ремонте или отделке новостроя все мастера сталкиваются с необходимостью подвода коммуникаций и маскировки проводов. Лучший способ прокладки инженерных сетей – размещение их в стене. Работа достаточно трудоемкая, требует определенных навыков и наличия специальных инструментов.

Мы подскажем вам, как и чем штробить стены под проводку, когда можно обойтись подручным инвентарем, а когда лучше использовать профессиональное оборудования. Также мы опишем особенности подготовки борозды на разных стенах, приведем пошаговое руководство по штроблению и заделки каналов.

Прежде чем выбирать инструмент и приниматься за работу, необходимо составить чертеж разводки электрики или с учетом строительных норм (требования регламентирует СНиП 3.05.06-85).

На схеме нужно указать месторасположение всех осветительных приборов, распределительных коробок, розеток, выключателей и трассу, по которой будут проходить соединительные провода.

Важные нюансы:

1. Глубина борозд не должна превышать 2-3 см, а ширина – 3 см.
2. Максимальная длина одного канала от распределительной коробки до выключателя или прибора – 3 м.
3. Провода и, соответственно, штробы под них можно вести только по вертикали и горизонтали, выверяя уровнем параллельность с основными конструкциями здания. А вот сокращать расстояние «напрямую» с помощью косых и тем более волнистых линий – нельзя. Исключением из этого правила может стать только разводка проводов в мансардной комнате – в этом случае бороздки пробивают параллельно линиям наклона стен.
4. Минимальный отступ от плит перекрытия до горизонтальных штроб должен быть не менее 15 см, а от тепло- и газотрасс – минимум 40 см.
5. По вертикали проводка должна проходить на расстоянии 10 см и больше от дверных и оконных проемов.
6. Важно спланировать разводку так, чтобы у проводов было как можно меньше изгибов на пути от распределительных коробок к осветительным приборам или розеткам. В идеале, вести путь нужно по прямой от коробки или использовать не более одного перехода под прямым углом.
7. На несущих стенах, плитах перекрытиях и по углам штробить нельзя – это может ослабить прочность конструкций всего здания и привести к аварии.

Оговоренные в ПУЭ ограничения наглядно продемонстрирует следующая фото-подборка:

Галерея изображений

Но если в помещении бетонные или кирпичные стены, от намерения сделать канавки молотком и зубилом лучше отказаться, а использовать более эффективные методы штробления.

Галерея изображений
