Система отопления необходима для того, чтобы обеспечить максимально комфортную температуру в доме, которая зависит от множества факторов. К ним относят и способ прокладки труб, и количество радиаторов, и общую длину системы, площадь дома, прочее.

А, значит, для каждого дома подбирается система индивидуально, поэтому многие задаются вопросом — как правильно подключить батарею отопления?

Способы подключения

Существуют способы подключения батарей отопления своими руками, которые часто можно встретить в частных домах:

• Одностороннее . Заключается в том, что подающая труба и обратка подключаются с одной стороны к первой секции: прямая подключается к верхней части, а обратная — к нижней.
  Таким способом осуществляется равномерный нагрев всех радиаторов.Но при этом рекомендовано использовать это подключение, когда есть много секций или в высоких зданиях с параллельным соединением;

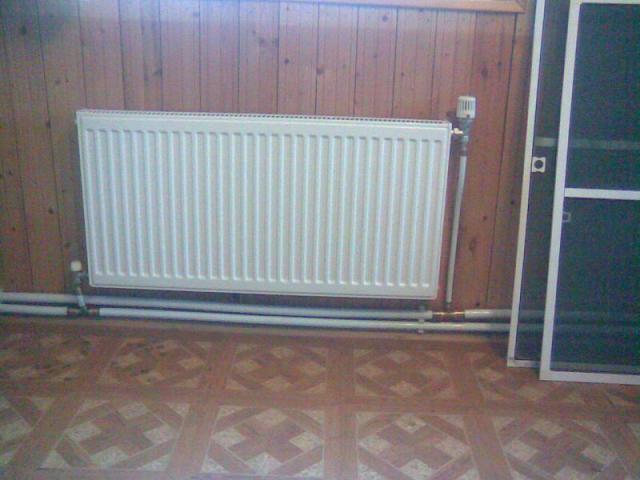

• Седельное и нижнее соединение идеально подходят для системы, в которой трубы скрыты под полом. При этом обе основные трубы подключаются к патрубкам противоположных секций в нижней части. Этот способ малоэффективен, так как потери мощности находятся в пределах 15-ти процентов;
• Диагональное . Используется, когда есть большая система теплоснабжения с соответственным количеством секций. Такой способ подключения производит равномерное распределение теплоносителя и максимальную теплоотдачу от приборов.

Место для подключения

В принципе, подключение батареи отопления должно осуществляться в определенном месте, в котором возможно создать защиту от доступа холодного воздуха с улицы и при этом хорошо обогревать помещение. Вот поэтому зачастую радиаторы располагаются под подоконниками.

В тоже время необходимо соблюдать определенное расстояние от прибора до стены – примерно до 5-ти сантиметров, а к полу – 10 сантиметров. Если придерживаться этих рекомендаций, то теплый воздух от радиатора будет создавать некую тепловую завесу.

Важно. Подоконник не должен заслонять батарею или перекрывать ее, потому что это значительно снизит эффективность выделения тепла.
В некоторых случаях радиаторы прикрывают экраном, обычно это делают тогда, когда они сильно греют.

Основные виды систем отопления

На сегодняшний день существует подключение батарей отопления в частном доме по двум системам отопления: однотрубной и двухтрубной.

1. При первом варианте вода поступает в трубы сверху (бак находится на горище) и таким образом, распространяется по трубам .
   Это довольно распространенная система, но при таком варианте нет возможности регулировать температуру , так как для этого необходимы дополнительные варианты.
2. Второй вариант заключается в том, что теплая вода течет по одной трубе, а остывшая идет по другой. Батареи в этом случае подключаются параллельно .
   Такая схема подключения батарей отопления распространена в коттеджах и домах. Для нее характерна одинаковая температура всех радиаторов, а регулирование температуры осуществляется в подающей трубе с помощью терморегулятора.

В любом случае, схемы подключения батарей отопления могут быть спроектированы по вертикальной или горизонтальной системе. В первом нагревательные приборы соединяются с вертикальным стояком, а во втором присоединяются к горизонтальным трубопроводам.

Любая схема подключения батареи отопления может осуществляться присоединением труб с энергоносителем к радиатору нижним или боковым путем.

Строение радиатора

Обычно стандартный отопительный прибор состоит из самого нагревательного элемента (радиатора) и дополнительных частей, как показано на рисунке ниже.

При этом установка осуществляется тогда, когда необходим терморегулятор в системе теплоснабжения. Так как многие осуществляют подключение батарей отопления своими руками, то эта схема для них будет интересна.

Но прежде, чем вы поймете и определите для себя, как правильно подключить батареи отопления в вашем конкретно случае, вам нужно ознакомиться с разнообразными видео и фото в нашей галерее сайта. Они расскажут подробно о плюсах и минусах той или иной системы, а также помогут выбрать трубы и остальные дополнительные элементы.

Естественно, лучше начинать монтаж в теплое время года, чтобы потом в холодное время не остаться без отопления. Поэтому заранее все подготовьте, прикупите все для того, чтобы быстро произвести все необходимые работы.

Большое преимущество заключается в том, что схема подключения батарей отопления в частном доме может быть самой различной, и вы не находитесь в определенных «технических» рамках.

Совет!
При замене батарей не забывайте ставить кран Маевского, с помощью которого легко спускать воздух из системы.
А чтобы в комнате не было сильно душно, устанавливается вентиль, осуществляющий частичное или полное перекрытие подачи тепла.

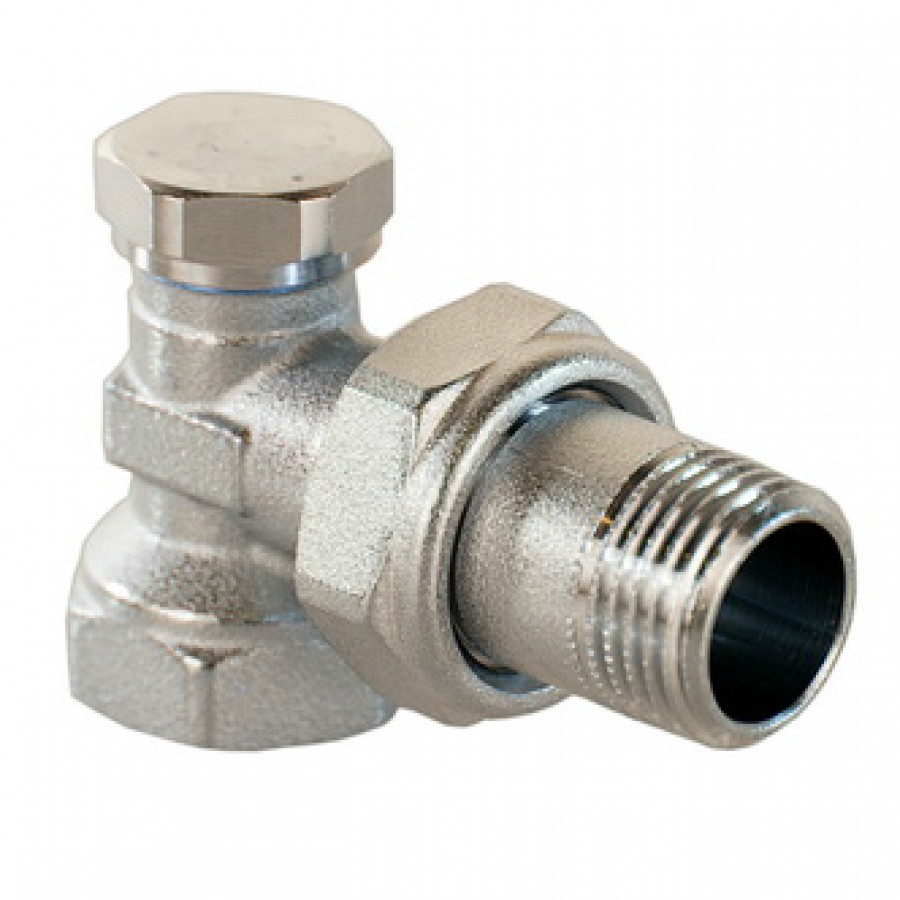

Запорная арматура

Каждому понятно, что запорная арматура при подключении играет важную роль, так как она обеспечивает не только подачу воды, но и распределяет теплоноситель по радиатору. На патрубках обратном и подающем размещаются устройства арматуры регулирующие и запорные. Запорные вентили необходимы для отсечки подачи воды в батарею, чтобы осуществлять ее замену или ремонт.

Обвязка батареи отопления с нижним подключением может не подразумевать установку байпаса и регулировочных приспособлений. Запорная арматура предусматривается в большинстве двухтрубных систем с боковым или диагональным подключением. Обычно инструкция требует всегда обеспечивать легкий доступ к запорным и регулирующим элементам, даже если радиаторы закрыты.

Выбор батареи

Это важный этап построения отопления, ведь от материала из которого изготовлены радиаторы, напрямую зависит их теплоотдача, и, соответственно, температура в комнате. Также вы должны правильно рассчитать количество секций в помещении.

По материалу, из которого изготовлены батареи их можно разделить на:

• Чугунные;
• Биметаллические;
• Алюминиевые;
• Стальные;
• Медно-алюминиевые.

Алюминиевые батареи имеют мощность одной секции около 192 Вт, а рабочее давление – 16 атм. Отличаются хорошей теплоотдачей и быстрым нагревом. Используются в автономных и центральных вариантах теплоснабжения.

Их главный недостаток заключается в том, что они чувствительны к составу воды, поэтому их очень быстро выводит со строя внутренняя коррозия. Также эти приборы подвержены резким изменениям давления в системе.

Чугунные батареи имеют мощность секции от 79 до 160 Вт, а давление – от 10 до 15 атм. Они могут работать при больших температурах теплоносителя – до 150 градусов Цельсия. Их минус – большой вес, а плюс – обычный монтаж и устойчивость к различным перепадам напора.

Биметаллические радиаторы обладают мощностью порядка 200 Вт и рабочим давлением около 35 атм. Они имеют сердечник из стали и корпус из алюминия. Часто такие батареи используют в офисах или квартирах с центральным типом отопления.

Их достоинства: легкость, практичность, устойчивость к внутренней среде, высокая теплоотдача. Минусом может быть более высокая цена по сравнению с остальными.

Важно!
Даже если вы выберете правильно батарею и просчитаете правильно количество секций, вам стоит знать один совет – чем лучше тепловая изоляция вашего дома, тем выше эффективность вашей системы.

Заключение

Установка отопительных элементов – ответственный шаг к созданию эффективного теплоснабжения. Чтобы произвести эти работы, необходимо просчитать все до мелочей и проконсультироваться с несколькими специалистами.

Отопительные батареи могут быть подключены по одной из трех схем. При выборе необходимо учитывать, что каждая имеет свои плюсы и минусы. В качестве основы выбора выступает схема разводки труб. Диагональное не используется в городских квартирах, так как в них обычно имеет место быть боковое подсоединение. Однако некоторые домашние мастера и специалисты при выборе эффективной системы предпочитают именно диагональный вариант.

Особенности схемы диагонального подсоединения

Если вы тоже задались вопросом о том, почему диагональное подключение является наиболее эффективным, то следует рассмотреть этот вариант более подробно. Если принять во внимание процесс, где задействованы горячий воздух или вода, то действие будет происходить по одному физическому закону, который предполагает подъем теплых масс наверх, тогда как холодные опускаются вниз.

Для обеспечения равномерного распределения тепла по объему радиатора следует распределить теплоноситель по батарее. Как было упомянуто выше, боковое подключение в городских квартирах выступает в качестве основной схемы. Ведь там используется принудительная циркуляция под высоким давлением. Диаметр выходящих и исходящих патрубков составляет всего лишь 20 мм. Через них вода поступает в батарею под высоким напором, что позволяет равномерно и быстро заполнить устройство.

Если же речь идет о частном домостроении, где циркуляция естественная, заполнение радиаторов происходит под воздействием вышеупомянутого физического закона. Именно поэтому горячие потоки проникают через верхний патрубок, выталкивая холодную воду через нижний выход с противоположной стороны. Два патрубка располагаются диагонально, если рассматривать прибор. Отсюда и следует название подключения. Теплоноситель заполняет батарею постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплоотдачи, но и физический закон. Именно поэтому данная схема является наиболее эффективной.

Особенности реализации диагональной схемы

Диагональное подключение радиатора отопления вы можете реализовать самостоятельно. Работы следует начать с подготовки батареи. Для этого нужно позаботиться о наличии:

• самих отопительных устройств;
• запорной арматуры;
• труб;
• фитингов;
• других дополнительных приборов по типу счетчиков учета тепла, крана Маевского и термоголовки.

На первом этапе проведения работ устанавливается радиатор. При этом необходимо учитывать правила. Это обусловлено тем, что от них будет зависеть эффективность теплоотдачи. Когда используется диагональное подключение радиатора отопления, часть оконного проема должна совпадать с осью радиатора. До верхнего коллектора от подоконника необходимо соблюсти расстояние в пределах 15 см. Что касается шага от пола до нижней части коллектора, то он должен быть таким же. От стены до батареи необходимо ставить расстояние в 5 см. Погрешности могут иметь место быть. Если идет речь о расстоянии до подоконника или пола, то погрешность может достигать 4 см, тогда как шаг между батареей и стеной может быть увеличен или уменьшен на 1 см.

Если вы решили использовать диагональное подключение радиатора отопления, то должны учитывать некоторые допущения, которые повлияют на интенсивность теплоотдачи. Например, если в помещении отсутствует подоконник, то этот показатель может быть увеличен максимум на 20%. Приближение батареи к полу снизит теплоотдачу на 7%. Для повышения эффективности отдачи тепла профессионалы рекомендуют дополнять радиатор отражающим экраном, который устанавливается на стену. Использовать для этого можно лист ДВП или картон, каждый из которых покрывается фольгой. В этом случае теплоотдачу удастся увеличить на 25%.

Если вы хотите добиться правильной работы радиатора, то следует подойти к проведению и установке с максимальным вниманием. Важно правильно выставить прибор по горизонтали. От перекосов можно избавиться, используя уровень. На этом этапе важно будет нанести разметку. Как только разметку удастся нанести, можно устанавливать кронштейны.

В качестве крепежа используется саморез, устанавливаемый на пластмассовые дюбели. В продаже сегодня можно встретить кронштейны, которые имеют форму штырей. Они вкручиваются в дюбель внушительного диаметра. Теперь всё готово, чтобы установить радиатор и подключить его к системе трубопровода.

Комплектация радиатора для диагональной схемы

Диагональная схема подключения радиаторов отопления обязательно предполагает комплектацию батареи. Для этого ее дополняют с помощью которого вы сможете спускать воздух. Нужно позаботиться о наличии металлических муфт, которые еще известны как американки. Они устанавливаются в патрубок, для этого нужно применить резьбовые металлические муфты. К последним укрепляются вентили, на каждый патрубок должен приходиться один такой элемент. Это позволит отсечь батарею от отопительной сети, если вы столкнетесь с необходимостью ремонта. Сама система при этом будет работать в штатном режиме.

Дополнительные сведения о диагональной схеме подключения

Диагональная схема подключения радиаторов отопления в городских квартирах используется довольно редко. Однако, по мнению специалистов, данная методика может использоваться, если число секций в одной батарее превышает 12 штук. При нижнем боковом подключении, а также при циркуляции воды под давлением напор не сможет осилить такое количество секций. Крайние будут оставаться немного теплыми, и толку от них не будет.

Такая схема применяется в двухтрубной системе разводки. Падающий контур необходимо подсоединить в верхний патрубок, тогда как обратный - в нижний. Если циркуляция принудительная, то подсоединение может осуществляться наоборот, однако в этом случае вы столкнетесь со снижением эффективности.

Для справки

Когда используется диагональное подключение радиаторов отопления в частном доме, тепловые потери через батареи составляют 2%. Поэтому при осуществлении теплотехнических расчетов в этом случае берется коэффициент, который составляет 1,1.

Основные разновидности подключения

Существует еще и одностороннее подключение, при котором труба подачи горячей воды и труба обратки будут подключены с одной стороны радиатора. Применение данного принципа является рациональным для одноэтажных построек. Подходит схема в том случае, если вы хотите подключить длинный радиатор с количеством секций до 15. Но если данный параметр будет увеличен, то эффективность обогрева снизится, ведь последние секции будут холоднее.

Рассматривая основные варианты подключения радиаторов отопления, следует обратить внимание еще и на нижнее подключение, которое подходит для тех систем, трубы которых проходят под поверхностью пола. В этом случае над поверхностью будет небольшой отрезок трубы, подводимой к нижнему патрубку. Подводящая труба устанавливается с одной стороны батареи, тогда как отводящая - с другой. Минусом данного метода выступает существенное теплопотери, которые достигают 15%. В верхней части батарея может прогреваться не полностью.

Важно помнить

Однотрубное диагональное подключение радиаторов отопления используется довольно редко, ведь подобная схема имеет существенный недостаток, выраженный в отсутствии возможности регулировки подачи тепла. Таким образом, у пользователя не будет возможности корректировать степень нагрева радиаторов, в некоторых случаях эта особенность является значительным минусом. Однако теплоотдача рассчитывается еще при создании проекта отопления, а в дальнейшем она должна соответствовать заданным параметрам.

Основные преимущества диагонального подключения

Диагональный способ хорош тем, что с его помощью можно обеспечить наиболее высокий коэффициент теплоотдачи. Это верно, если проводить сравнение с остальными вышеописанными схемами. Иными словами, в случае с диагональным подключением можно обеспечить помещение максимальным количеством тепла. Диагональное подключение радиаторов отопления в квартире должно обеспечить движение теплоносителя внутри батареи с образованием контура градиента.

Эффективность данной схемы может снизиться, что произойдет при большом количестве секций. Но даже в этом случае предельное их число может составить 24, тогда как при боковой схеме этот параметр составляет всего лишь 12. Данную особенность можно считать важным достоинством, ведь вы можете использовать более длинные радиаторы. При боковом подключении увеличение количества секций будет сопровождаться менее эффективной работой расположенных по бокам элементов.

Основные недостатки

Диагональное подключение радиаторов отопления, плюсы и минусы которого описаны в статье, может быть использовано и вами. Важным недостатком данной схемы выступает не слишком привлекательный дизайн. Ведь нельзя поспорить с тем, что дополнительная труба выглядит не очень эстетично. Она соединяет обратную трубу и верхний патрубок радиатора, первая из которых проходит снизу. Минусом можно считать и то, что не во всех городских квартирах есть возможность обеспечить такой вид подключения. Ведь при строительстве советских многоэтажек стремились к минимальному расходу материалов, и часто не устанавливали отдельный байпас.

Заключение

Диагональное подключение радиатора отопления при однотрубной системе хоть и нежелательно, но всё же возможно. Но при этом вы должны учитывать, что для увеличения уровня теплоотдачи важно брать во внимание повышающий коэффициент, который иногда достигает 1,2. Таким образом, паспортную теплоотдачу необходимо увеличить на 20%.

Трубы как раз устанавливаются одновременно с газовыми котлами.

От этого зависит, как потом будет устроена схема подключения батарей отопления в частном доме.

Лучше познакомиться с действующими до того, как сделать выбор в пользу тех или иных устройств. Это поможет потратить как можно меньше сил и времени на обустройство работающей системы:

• Минимум 2-сантиметровое расстояние между стеной и задними стенками на панелях.
• 8-10 сантиметрам должен быть равен промежуток, начиная с верхней части радиатора, и заканчивая подоконником.
• 10-12 сантиметров – минимум расстояния от низа батареи до пола.

В приборах теплоотдача становится меньшей, если не соблюдать указанные нормы. Уменьшается вероятность того, что работа будет бесперебойной. И перестаёт быть эффективной сама схема подключения батарей отопления в частном доме от газового котла.

У радиаторов обязательно должна присутствовать функция регулировки. Она бывает автоматической, либо . Потому комплекты снабжаются теплорегуляторами. Благодаря которым внутри помещений легче поддерживается оптимальный уровень по температуре.

Какой бывает разводка труб

При подключениях пользуются двухтрубными, либо однотрубными схемами.

Однотрубный вариант

Кроме того, отопление не обходится без таких дополнительных элементов.

• Терморегулятор. Он помогает экономить топливо, поддерживать температуру в комнатах на одинаковом уровне.
• Воздухоотводчики. Нужны для стравливания кислорода. Он периодически скапливается в трубах, из-за чего становится губительным элементом.
• Запорная арматура. Обслуживание с ремонтом проще для тех систем, у которых кранов установлено большое количество.

Расширительные баки – незаменимые помощники при построении систем любого типа. Его выпускают в закрытом и открытом .

В паре с циркуляционными насосами ставят только закрытые разновидности. Открытые баки стараются размещать как можно выше. Например, на домовом чердаке.

Как быть с дымоходами

И в данном случае есть обязательные условия. С диаметром точно должен совпадать выходной патрубок у котла. Есть и другие тонкости:

• Если труба подходит к неотапливаемому помещению, в этих местах обязательно утепление.
• Недопустимо наличие соединений в местах прохождения труб по кровлям или стенам.
• Три изгиба – максимальное количество для дымохода от котла до оголовка.

Монтаж батарей отопления: основные этапы

Правила по установке остаются одинаковыми для каждого типа батареи. Не важно, какой играл роль основного, как выполняются соединения. Порядок действий всегда будет выглядеть так.

• Сначала перекрывают всю систему обогрева, сливают воду.
• Демонтируют батарею вместе с другими элементами старого контура.
• Применение дюбелей для разметки и фиксации кронштейнов на стеновой поверхности. Раствор цемента нужен для затирания мест с креплениями, чтобы выровнять поверхность.
• После этого начинают устанавливать пробки. Отверстия для входа имеются у каждой трубы, с двух сторон. Пробки для организации прохода, на которые наносится правильная резьба, накручиваются в местах, где расположены соединения. Полоски со льном с дополнительным уплотнением добавляет герметичности всей конструкции. В верхней части есть клапанный механизм, спускающий излишний воздух.
• Радиаторы навешивают на опоры, подготовленные заблаговременно. Водяные специальные приборы помогут проверить, насколько правильно выставлены уровни.
• Монтаж запорного крана внутрь проходных пробок.
• Батареи подключаются к трубопроводу.
• Тестируют всю сеть отопления.

Не стоит увлекаться декоративными защитными экранами. Они выглядят , но в нужный момент могут закрывать доступ к термостатам. Из-за этого происходит отключение отопления при недостаточном обогреве.

Подробнее о системе отопления дома, можно посмотреть на видео:

В условиях холодной погоды межсезонья и сильных морозов в зимний период система отопления должна обеспечить наиболее комфортную температуру во всех помещениях дома. Правильный монтаж тепловой сети зависит от многих факторов: от общей длины конструкции, площади дома, количества батарей и способах их подсоединения к центральным стоякам. Получается, что для каждого здания подбирается индивидуальная система отопления. Многие собственники жилья, особенно проживающие в многоквартирных домах, часто задаются вопросом: как подключить батарею отопления правильно?

Два вида отопительных систем

Отопительные системы домов подразделяются на два вида: однотрубную, как более экономный вариант, и двухтрубную, имеющий больше преимуществ. Рассмотрим их и назовем главные отличия.

Однотрубная система

В однотрубной системе горячая вода движется по трубам сверху вниз. Она равномерно распределяется по отопительному устройству и выходит через другой патрубок, снова попадая в ту же трубу. Такой вид тепловой сети характерен больше для домов со множеством этажей. Она проста в монтаже и не требует большого количества материалов. Имеет система и свои недостатки:

• Температура радиаторов на первых этажах многоквартирного дома существенно ниже, чем на верхних, так как вода попадает в них уже не такая горячая.
• Не существует возможности менять степень нагрева в отдельных квартирах.
• Для устранения течи в результате аварии и замене батареи на одном этаже приходится отключать весь стояк.
• Для установки автономного отопления отдельной квартиры бывает сложно отключиться от общей системы.

Обдумывая, как подключить батареи отопления, чтобы в квартире на нижнем этаже было тепло, можно применить циркуляционный насос, который распределит горячую воду по всем радиаторам. Для хозяев своего дома можно посоветовать увеличить количество секций в обогревательных приборах в дальних комнатах, что позволит повысить теплоотдачу.

Чтобы избежать остановки отопления по стояку, который возникает в результате засора или течи в отдельном приборе, их устанавливают с байпасом - перемычкой между двумя проводками.

Двухтрубная система

Правильное подключение радиаторов отопления при двухтрубной системе чаще используется для обогрева частного дома, коттеджа. Ее преимущество, по сравнению с однотрубной в том, что все радиаторы, в том числе и удаленные от котла, имеют одинаковую температуру.

Эффективность данной системы сказывается на ее более высокой стоимости. Ведь приходится монтировать два контура труб. Первая приносит к радиатору горячую воду, которая сливается по второй. Батареи в такой системе монтируются параллельно. Преимущества такой установки труб:

• горячий теплоноситель распределен по радиаторам наиболее равномерно;
• имеется возможность регуляции температуры в каждой комнате;
• если производится ремонт отдельной батареи, остальная система тепла продолжает работать.

Основные схемы подключения радиаторов к тепловой системе

Неспециалисту бывает порой непонятно, как подключить батарею правильно и почему радиатор подсоединяется к трубам разными способами. Суть в том, что разные варианты подключения и работают неодинаково, давая свой процент теплоотдачи отопительного прибора, направление движения потока теплоносителя и его интенсивность.

Батареи в двухтрубной и однотрубной системах подключаются несколькими способами: боковым, диагональным, нижним и другими.

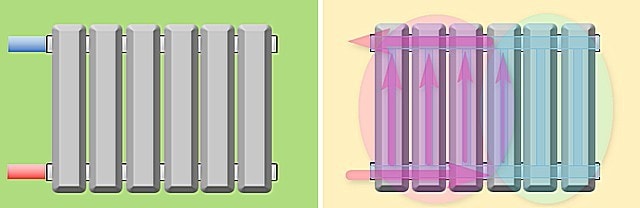

Боковой

Самый распространенный способ подключения. Состоит в том, что к верхнему патрубку подходит одна труба с горячим теплоносителем, подача, а к нижнему присоединена труба обратка, по которой немного остывшая горячая вода уходит. Для такого подключения существует ограничение по количеству секций в радиаторе, их не должно быть больше 15.

Диагональный

Этот способ подключения батареи к системе отопления используется для длинных радиаторов. Подсоединение теплоносителя происходит следующим образом: подача подходит к верхнему патрубку с одной из сторон, а обратка располагается на нижнем патрубке с другой стороны. Горячая вода имеет возможность наиболее равномерно распределяться по прибору отопления.

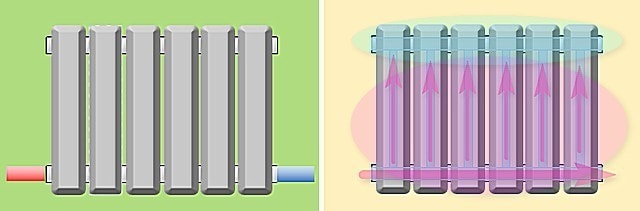

Нижний

Такой способ соединения встречается в домах, в которых трубы отопительной системы спрятаны под пол. Может монтироваться не только в однотрубных системах отопления, но и в двухтрубных для малоэтажных строений частного сектора. Этот способ подключения является не самым эффективным. Зачастую приходится добавлять в систему циркулярный насос.

Существуют и другие способы подключения радиаторов. Например, одностороннее нижнее, в котором подача и обратка находятся рядом. Трубы в такой схеме почти незаметны, но для хорошего обогрева требуется батареи с большим количеством секций.

Решая, как правильно подключать батареи отопления, нужно обратить внимание и на эффективность способа соединения. Рассчитывая мощность обогревательного прибора, используют различные коэффициенты, повышающие и понижающие. Они имеют самое непосредственное отношение к способу подключения радиатора с центральным стояком. Различные схемы имеют такие показатели:

• боковой - К равен 1, 0;
• диагональный - К равен 1,1-1,2;
• нижний - К равен 0,7-0,9.

Как видно, радиатор отопления может иметь самый большой коэффициент эффективности, если правильно подключить его при помощи диагонального способа. Но каждый собственник жилья решает самостоятельно, каким типом подсоединения воспользоваться.

Установка батареи: необходимые факторы

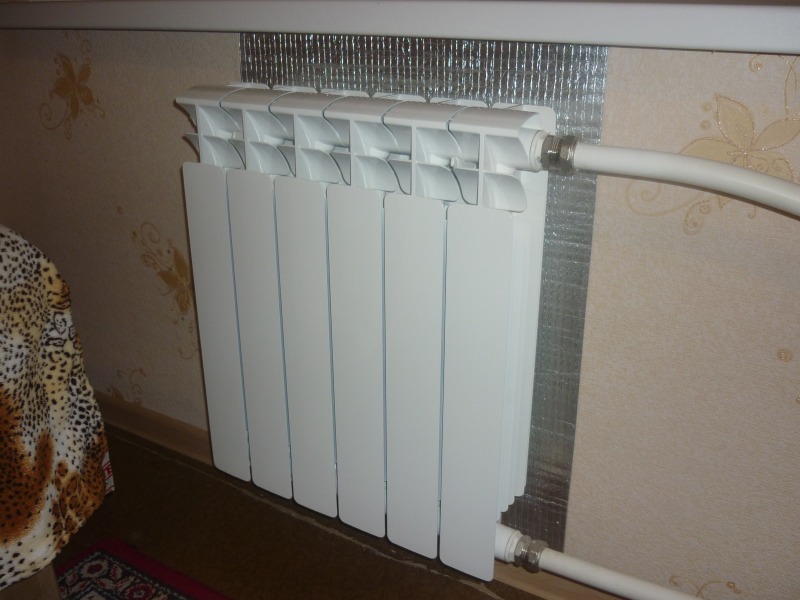

Место

Подключение радиаторов отопления в квартире или доме обычно происходит согласно некоторым правилам. Расположить батареи в помещении можно в любом месте. Зависит это от пожеланий собственников. Но будет целесообразнее выбрать расположение там, где есть потери тепла, чтобы снизить их величину и получить чувство комфорта.

Самые ощутимые теплопотери происходят через стекла окон. И какие бы современные технологии ни применялись в создании новейших стеклопакетов, потери тепла у них будут больше, чем у стен. Поэтому в многоквартирных домах радиаторы находятся в помещениях под окнами, где они ограничивают зону с холодным воздухом.

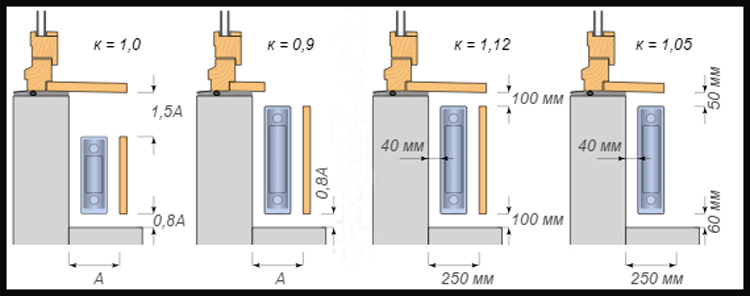

При установке радиатора обычно соблюдают следующие требования:

• расстояние от подоконника до верха радиатора должно быть не меньше 5-10 см;
• до стены - 2-5 см;
• до пола - 8-12 см.

Перед тем как правильно подключить батареи отопления в квартире, следует рассчитать длину радиатора или необходимое количество секций. От этого может зависеть, будет ли в помещении тепло и уютно и в очень холодные дни. Существует несколько способов таких вычислений, основанных на сложных формулах и коэффициентах.

Неспециалист, собственник или проживающий в квартире, может сделать более простые вычисления. Нужно только знать параметры своего помещения и мощность выбранных батарей. 100 Вт мощности радиатора могут хорошо обогреть 1 м² комнаты. Умножаем площадь помещения на 100. Получается значение общей мощности батареи. Делим полученную нами величину на мощность одной секции, указанную в документации. Получаем нужное количество секций.

Есть и более простое старое правило для правильного подключения радиатора отопления. Секция батареи рассчитана на обогрев 2 м² помещения, у которого высота потолков не превышает 2, 7 м. Рассчитывая число секций, округление производим в большую сторону. Такая схема не подходит для угловых квартир и частных домов с большими комнатами и высокими потолками. Там расчет производится индивидуально.

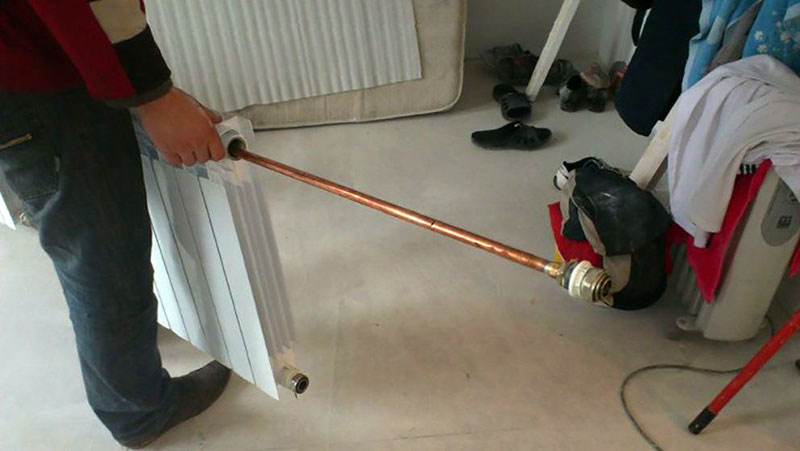

Монтаж батареи пошагово

Перед тем как правильно подключить радиатор отопления в квартире, нужно продумать, стоит ли устанавливать систему возможного регулирования подачи тепла. Она может быть создана в автоматическом и ручном режиме.

Не нужно экономить на установке ручных устройств, обеспечивающих дополнительное безопасное эксплуатирование радиаторов: краников, задвижек, вентилей. Они помогут в критических ситуациях быстро отключить радиаторы. Незаменимы они и во время ремонта отдельных батарей, тогда не будет необходимости останавливать подачу тепла во всем доме.

Решая, как подключить батарею отопления правильно, можно воспользоваться данной инструкцией:

1. Сначала производят необходимую разметку перед креплением кронштейнов, затем монтируют их к стене.
2. На батареи устанавливают краны Маевского, специальные устройства, помогающие спускать воздух из батарей в случаях воздушных пробок.
3. Производят монтаж заглушек и регуляторов для подачи тепла, клапанов и других механизмов.
4. Разместив радиатор на кронштейнах, выравнивают его горизонтально относительно пола.
5. Подсоединить батарею к общей тепловой системе при помощи переходных сгонок.
6. Производят предварительное испытание батареи на проверку надежности с пуском теплоносителя.

Это нужно знать! Самовольный перенос, монтаж и подключение радиаторов отопления может впоследствии создать много проблем, как для собственника квартиры, где были произведены эти действия, так и для соседей, у которых будет нарушен тепловой режим помещений. Выполняются эти работы только с разрешения управляющей компании и после проведения экспертизы специалистом.

Полезные советы для тех, кто подключает батареи отопления самостоятельно

Некоторые собственники считают способы подключения радиаторов к тепловой системе дома не столь важным фактом, как материал, из чего они сделаны. Так, теплоотдача выше у биметаллических батарей, чем у тех, что изготовлены из чугуна. Но при неправильной схеме соединения такие радиаторы будут иметь коэффициент отдачи тепла ниже. Если биметаллические приборы отопления соединить с трубами нижним способом, то теплопотери будут составлять 12%, что скажется на температурном режиме помещения и потерях топлива.

Специалисты рекомендуют, как можно повысить теплоотдачу, если правильно присоединить радиатор отопления. Для этого позади него прикрепляют отражающую панель. Ее роль может сыграть обычный кусок фанеры или ДВП, обернутый алюминиевой фольгой. Но в таком случае от стены до батареи расстояние должно быть не меньше 1,5 см.

На подводках к прибору отопления советуют ставить регулирующие и запорные механизмы. Это требуется и для балансировки, и для возможности снятия радиатора на случай замены и промывки.

Одна из причин недостаточно хорошей работы системы отопления в доме – неграмотный монтаж отопительных батарей, неверный расчет числа секций в батарее или неправильное месторасположение радиаторов в комнате и во всем здании. Поэтому указанные в паспорте технические характеристики батареи не будут выполнены. Правильная установка радиаторов отопления подразумевает использование нескольких схем, и их нужно знать, прежде чем выбрать самую оптимальную.

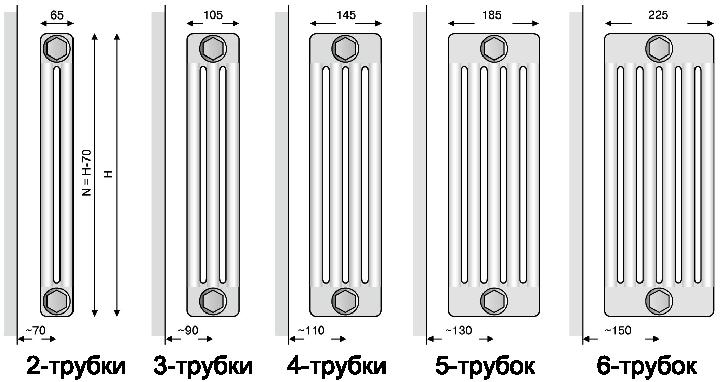

Как устроен радиатор

Конструктивно любой радиатор – это сборка отопительных секций, объединенных в один узел (позиции № 1 и № 2 на рисунке ниже) коллектором. Таких секций в одном радиаторе может быть сколько угодно, но обычно максимальное количество – 10-12 штук. Секции можно добавлять или убирать, так как они соединены между собой резьбой. Некоторые модели радиаторов изготавливаются неразборными, что осложняет их безремонтную эксплуатацию.

• 1 – коллектор сверху;
• 2 – коллектор снизу;
• 3 – вертикальные секционные каналы в радиаторе;
• 4 – корпус радиатора, работающий как теплообменник.

Вертикальные каналы соединяются между собой (позиция № 4), и по ним происходит движение горячей воды. Оба коллектора имеют вход и выход (на схеме для коллектора сверху это В1 и В2, для коллектора снизу это В3 и В4).

Ко входу подключается подача нагретой воды от теплогенератора, к выходу – труба обратного хода («обратка»). Ненужные отверстия закрываются резьбовыми заглушками. При покупке нового радиатора все необходимые детали для сборки, в том числе и заглушки, есть в базовой комплектации. Именно правильная установка радиаторов отопления и схема подключения коллекторов определяет эффективность работы отопительной системы. На один свободный выход обычно устанавливают кран Маевского, который тоже есть в комплекте. Эффективная установка батарей отопления включает в себя две основных схемы – 1-трубный и 2-трубный способы подключения радиаторов отопления. От выбора схемы зависит, как будут подключаться к системе подача и «обратка». В рамках выбранной схемы подключение труб с теплоносителем может быть верхним, нижним, диагональным или боковым.

Внимание: На рисунке показана упрощенная схема устройства радиатора. Конкретная модель будет отличаться конструктивными особенностями.

Однотрубная отопительная система

Подобные схемы подключения радиаторов отопления в частном доме считаются самыми простыми и используются даже в многоквартирных высотных домах, несмотря на свой низкий КПД. Популярность однотрубной схемы объясняется ее дешевизной и простым монтажом. Поэтому подключение батарей по такому принципу представляет собой одну трассу, которая проходит от подачи до «обратки», подключенной в котел. Для одного этажа однотрубная схема подключения отопления в частном доме выглядит следующим образом:

Из рисунка ясно, что обратная труба предыдущей батареи – это труба подачи следующего радиатора. Недостаток такой схемы один – в каждом следующем радиаторе температура буде ниже, чем в предыдущем. Кроме горизонтального подключения трубы с горячей водой существует и вертикальная схема, и это тоже хорошее подключение. Такую схему обычно реализуют в многоквартирном доме, она монтируется в двух вариантах – «а» и «б»:

1. По схеме «а» труба с теплоносителем подводится сверху, и вода направляется вниз.
2. По схеме «б» реализуется нижнее подключение радиаторов отопления.

Вариант «б» используют для экономии материалов, так как у этой схемы основной минус – температура на каждом следующем радиаторе понижается еще больше, чем в варианте «а».

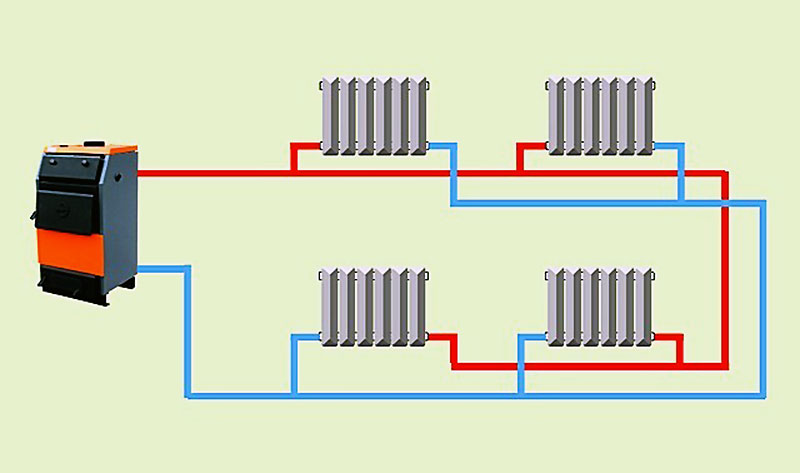

Двухтрубная схема

Перед тем как подключить радиатор отопления, нужно изучить и 2-трубный вариант, который считается более эффективным, простым и способным поддаваться регулировке температуры в каждом обогревательном приборе. Но подключение радиатора отопления к двухтрубной системе потребует бо́льшего расхода стройматериалов и более высоких трудозатрат.

Плюс реализации такой схемы очевиден – в каждом радиаторе температура поддерживается максимально эффективно, на постоянном и стабильном уровне, а местоположение и удаленность обогревательных приборов от теплогенератора не имеет значения. Двухтрубное подключение батареи отопления осуществляется и в многоквартирных высотных домах. Подача и «обратка» заглушаются сверху, и получается подсоединение двух вертикальных коллекторов, идущих параллельно.

На практике применяются и другие схемы двухтрубного отопления – коллекторное, оно же «лучевое» или «звезда». Но такие сложные разводки применяются в основном для монтажа скрытой проводки, например, под полом. Из рисунка понятно, что необходимо сначала собрать сам коллектор, и от него развести трубы отопления по помещениям дома.

Перед тем как правильно подключить батарею отопления, нужно понять, какая схема будет наиболее эффективной для конкретной комнаты и ее геометрии. Часто батареи подключаются по двум схемам – 1-трубной и 2-трубной – даже в одной комнате.

Подключение радиатора по диагонали с верхней подачей

Вариант «А» (см. рисунок ниже) считается самым эффективным. Если батареи подключаются по такому варианту, то в расчетах отопительной системы для схемы вводится поправочный коэффициент 1, а для остальных вариантов подключения – поправки в ту или иную сторону. Нагретая вода проходит по трубной магистрали беспрепятственно, трубы заполняются на 100%, воздух в них отсутствует. В результате теплообменник греется равномерно по всей площади, что приводит к максимальной отдаче тепла в помещение.

• А – диагональное подключение радиаторов отопления с верхней подачей;
• Б – односторонняя схема с верхней подачей.

Вариант «Б» традиционно реализуется в 1-трубной схеме. Наиболее широкое распространение эта схема получила при подключении стояков с подачей теплоносителя сверху в высотках или при подключении труб с подачей снизу на нисходящих отопительных магистралях.

Положительный момент: схема работает максимально эффективно, если секций в батарее немного.

Отрицательный момент: при большом количестве секций теплообмена давления в системе может не хватить для продавливания воды по самому верхнему кольцу. Поэтому вода может протекать по ближним вертикальным секциям батареи, что спровоцирует застой на определенных участках тепломагистрали.

Примерное количество секций радиатора на одну комнату – таблица:

Даже стандартные размеры батареи отопления будут давать потери тепла до 5%. А при увеличенном количестве секций тепловые потери на каждом радиаторе могут достигать и 10%. Поэтому при подключении радиаторов отопления схемы обвязки монтаж батарей лучше проводить по первому способу – «А».

Варианты подключения радиаторов

Подача воды снизу при одностороннем подключении труб

Схема имеет невысокий КПД, но при нижнем подключении трубы подачи теплоносителя она используется очень часто, даже в высотных домах. Вариант оправдывает себя простотой монтажа, экономным расходованием стройматериалов и низкими трудозатратами.

Минусы подключения по такому варианту:

1. Появление зоны застоя воды, что приведет к охлаждению самого дальнего радиатора.
2. Потери при отдаче тепла могут подняться до 20-25%.

Двухсторонняя подача снизу

Вариант используется и в частных домах, и в многоквартирных высотках. Такая схема позволяет замаскировать трубную магистраль в стене или под полом. КПД – низкий, но именно из-за возможности скрытной прокладки труб вариант пользуется популярностью.

Недостатки:

1. Потери при отдаче тепла могут подняться до 10-15%.
2. Верхние участки секций батареи будут прогреваться меньше из-за встречных потоков остывшего теплоносителя, так как горячая вода будет стремиться продвигаться по нижнему коллектору.

Нижнее подключение по диагонали

Самый неэффективный монтаж батарей отопления, но могут быть случаи вынужденного монтажа именно такой схемы.

Недостатки:

1. Как говорилось выше, давления в магистрали может не хватить, чтобы максимально прогреть верхние кольца системы отопления.
2. Кроме того, играет роль сопротивления и разница температур. Поэтому, если установлен радиатор с бо́льшим, чем расчетное, количеством секций, может появиться зона застоя под трубой обратной подачи теплоносителя.
3. Тепловые потери при монтаже отопления по подобной схеме составляют ≤ 20%.

Верхнее подключение с двух сторон

Перед тем как правильно подключить радиатор, вы должны понимать, что этот вариант – неэффективный. Недостатки:

1. Теплоноситель подается по верхнему коллектору, а значит, вниз он поступать не будет, и нижняя часть батареи будет всегда холодной.
2. К такому варианту также обращаются в исключительных случаях, когда нет других решений. Более или менее эффективным можно считать подключение по этой схеме высоких радиаторов.

Оптимизация подключения батареи – варианты

При уже имеющейся трубной разводке менять ее не хочется, но часто этот вариант выгоднее, чем замена радиатора или изменение всей схемы подключения батарей в системе. Оптимизировать подключение непосредственно подключаемых к батарее труб можно, если обвязка радиатора отопления будет изменена геометрически (см. рисунок ниже):

Компании, которые изготавливают отопительные батареи и радиаторы, почти всегда производят модели, рассчитанные на подключение по разным вариантам врезки, но самым оптимальным решением подключения, по крайней мере в Москве, считается диагональный вариант, который и указывается в качестве максимально эффективного в паспорте прибора. Также в инструкции по эксплуатации (а возможно, и на самом приборе) указывается правильное направление потока и другие полезные параметры. При отсутствии возможности приобрести вышеуказанный радиатор оптимизацию теплоотдачи проводят при помощи клапана.

Монтируется такой клапан между секциями, перекрывая межсекционный ниппель. Внутрь клапана вставляется отопительная труба, подающая или отводящая теплоноситель – это зависит от выбранного варианта подключения батареи.

Еще один вариант оптимизации теплоотдачи – удлинитель потока. Это специальная труба Ø 16 мм, которая вставляется в верхний коллектор батареи отопления. Если резьба Ø 16 мм к радиатору или батарее не подходит, то можно купить удлинитель с другим диаметром резьбы или соединить его с батареей через переходную муфту.

Удлинитель наиболее эффективен, если осуществляется диагональное подсоединение к батарее сверху в одностороннем варианте. В таком варианте подключения теплоноситель по полости удлинителя попадает в верхний удаленный край батареи и оттуда продвигается диагонально в нижний противоположный конец радиатора. Таким образом, реализуется вариант теплоносителя диагонально сверху вниз, при котором равномерно прогреваются все секции обогревательного прибора.

Видео о работе 1-трубной отопительной системы

Видео о работе 2-трубной отопительной системы

Месторасположение радиатора в помещении

Даже самый дорогой радиатор не даст должного эффекта, если его неправильно подключить или неправильно установить на стене. Стандартные варианты крепления батарей отопления – под оконными проемами, рядом с входными дверными проемами, в местах, где существуют неубираемые сквозняки. Но относительно крепления нагревательных батарей на стенах и других поверхностях также есть стандартные требования:

1. Под подоконником. Под ним всегда есть место для батареи, так как другие предметы интерьера там просто не нужны. Все сквозняки от окна минимизируются тепловым потоком от радиатора. При таком расположении прибора его общая длина не должна быть больше ¾ ширины всего окна. При соблюдении этого правила тепловая отдача будет максимальной. Радиатор должен крепиться по центру окна, допуск влево или вправо не должен составлять более 2 см.
2. Между подоконником и батареей должно быть расстояние по высоте не менее 10 см (или не менее ¾ от толщины батареи отопления), но и не больше 15 см, иначе плоскость подоконника будет задерживать весь поток тепла или не отражать его при высоком креплении.
3. Расстояние между батареей и стеной, на которой она крепится, не должно быть менее 2 см. Меньшее расстояние провоцирует накопление мусора и пыли, что, в свою очередь, уменьшает теплоотдачу прибора.

Эти требования не закреплены в ГОСТ, поэтому являются рекомендательными. Если нет других рекомендаций от производителя, то лучше всего принимать эти советы в расчет при креплении любого радиатора. Но чаще всего производитель в паспорте радиатора указывает оптимальную схему его монтажа на стену, которой и следует пользоваться.

Заключение

После рассмотрения основных вариантов подключения обогревательных приборов к системе отопления четко вырисовываются главные их недостатки, а также преимущества каждого варианта подсоединения. Кроме того, рассмотренные варианты оптимизации теплоотдачи могут быть применены для любой схемы, а рекомендации по креплению радиаторов всегда нужны при монтаже отопительной системы в квартире или в частном доме.
