Как отремонтировать термопот своими руками

Наверняка у многих на кухне можно найти не простой электрочайник, а термос или так называемый «термопот».

Преимущества и недостатки

Кроме того, термопот может экономить не только ваше время (вам не требуется ждать, когда нагреется вода), но и электричество (не надо включать электроприбор всякий раз, когда кому-то из домочадцев хочется выпить горячего чая или заварить кашу или другую еду).

• Большое количество жидкости, на четыре-пять литров, кипятиться больше времени, чем в электрочайнике;

Причины поломки

Из этого видео, вы узнаете, какие причины поломки существуют у термопотов. Рекомендуем к просмотру!

Плата термопота фирмы Vitek

Ремонт различных деталей термопота

• Сетевой шнур. Для осуществления ремонта сетевого шнура необходимо вывинтить несколько шурупов, к которым крепится корпус термопота. Внутри располагается специальная колодка, и осмотреть визуально все внутренние детали. Аккуратно отделяем шнур и проверяем его тестером, в случае если он неисправен, осуществляем его замену;

Микросхема. Обычный термопот имеет две микросхемы: питающую и управляющую.Осматриваем их визуально для того чтобы определить распухшие конденсаторы, горелые транзисторы, поломанные предохранители, и другие поломки. Для того чтобы заменить элементы которые вышли из строя необходимо использовать пайку не восстанавливает контакты способам изложения.Первоначально при ремонте микросхемы необходимо посмотреть все ли предохранители на месте и целые ли они.В случае, если вы заменили предохранитель, но термопот также не работает, причина поломки состоит в его электронной начинке. Так как в нём произошло короткое замыкание;

Конденсатор. Намного проще разобраться с поломкой конденсатора. Так как они разбухают и легко определяются на внешний вид.

Диоды. Намного сложнее определить поломку диодов, радует, что они ломаются довольно редко. Необходимо производить выборку элемента и прозванивать его стороны, чтобы понять в рабочем ли он состоянии;

Дорожки платы. Для того чтобы привести в рабочее состояние разорванные дорожки на плате их слегка зачищают шкуркой сделай из них верхний слой лака. Блестящая поверхность совмещается и покрывается слоем припоя;

Помпа. Также каждого устройство, содержит в себе специальную помпу для подачи воды, как автоматическим, так и ручным способом.

Ремонт термопота Panasonic не качает воду

Для термопота «Vitek» новая помпа стоит около 30 долларов опытный электрик без труда определить, вышедшие из строя деталь. Также необходимо проверять на годность насос термопота.

Ремонт нагревательных элементов

Какие особенности у вертикального отпаривателя одежды Керхер, расскажет данная статья. не упустите свой шанс, ознакомится с полезным материалом!

По материалам сайта: http://tehnosektor.ru

Ремонт термопота своими руками не качает насос.

Как отремонтировать термопот своими руками.

На сегодняшний день во многих сферах деятельности человека приоритетное место занимают различные технологические устройства.

Сфера приготовления пищи также имеет множество технологических новинок для облегчения нашей жизни.

Наверняка у многих на кухне можно найти не простой электрочайник, а термос или так называемый «термопот.

Это слово пришло из английского языка и в буквальном переводе обозначает температурный горшок или термос.

Преимущества и недостатки.

Основным преимуществом термопота перед электрическим чайником является то, что в нем можно не только кипятить воду, но и хранить, ее сохраняя высокую температуру, как в термосе.

Температурный режим вы можете задавать самостоятельно.

Большинство моделей оснащены четырьмя режимами нагрева воды.

Он способен поддерживать необходимую вам температуру на протяжении нескольких часов.

Вода остается горячей, как-будто только что закипела, но если вам необходимо, то можно выбрать и с меньшими показателями.

Приобретя термопот, всегда будет вода с необходимой температурой, например, для заварки чашечки чая или приготовления детского питания для ребенка.

Кроме того, термопот может экономить не только ваше время (вам не требуется ждать, когда нагреется вода), но и электричество (не надо включать электроприбор всякий раз, когда кому-то из домочадцев хочется выпить горячего чая или заварить кашу или другую еду.

Большое количество жидкости, на четыре-пять литров, кипятиться больше времени, чем в электрочайнике.

Его стоимость в несколько раз больше, чем простого электрочайника.

Причины поломки.

Из этого видео, вы узнаете, какие причины поломки существуют у термопотов. Рекомендуем к просмотру.

Несмотря на то, что у такого устройства отличная и прочная конструкция, они довольно часто ломаются по причине плохого качества их электро узлов.

Так как стоимость нового, такого чайника не маленькая, то во многих случаях лучше всего отремонтировать его самостоятельно или обратившись к мастеру и не переплачивать значительную сумму денег на покупку нового чайника.

Основные причины, по которым термопот может выйти из строя, а также методы их устранения.

Отсутствие индикации специальной панели управления термопоты не включается.

Необходимо осуществить проверку целостности всех проводов, а также проверить работу приду термопредохранителя и защитного выключателя.

Кнопка повторного кипячения термопота не выполняет команду и не кипятит воду при первом включении, а также при наливании воды в него. Необходимо проверить работу термовыключателя который расположен на дне бака.

Отсутствие работы устройства, во всех режимах.

При данной проблеме из строя вышла электрическая схема по принудительному кипячение поломать самом деле такие детали как реле транзистором или выпрямитель.

Отказ в работе рычага подачи воды. Скорее всего, не исправен двигатель для подачи воды либо выпрямительные диоды на схеме питания двигателя.

Это список основных неисправностей термопота, которые имеют схожую конструкцию.

Плата термопота фирмы Vitek.

Ремонт различных деталей термопота.

Сетевой шнур. Для осуществления ремонта сетевого шнура необходимо вывинтить несколько шурупов, к которым крепится корпус термопота. Внутри располагается специальная колодка, и осмотреть визуально все внутренние детали. Аккуратно отделяем шнур и проверяем его тестером, в случае если он неисправен, осуществляем его замену.

Микросхема. Обычный термопот имеет две микросхемы: питающую и управляющую.Осматриваем их визуально для того чтобы определить распухшие конденсаторы, горелые транзисторы, поломанные предохранители, и другие поломки. Для того чтобы заменить элементы которые вышли из строя необходимо использовать пайку не восстанавливает контакты способам изложения.Первоначально при ремонте микросхемы необходимо посмотреть все ли предохранители на месте и целые ли они.В случае, если вы заменили предохранитель, но термопот также не работает, причина поломки состоит в его электронной начинке. Так как в нём произошло короткое замыкание.

Конденсатор. Намного проще разобраться с поломкой конденсатора. Так как они разбухают и легко определяются на внешний вид. Диоды. Намного сложнее определить поломку диодов, радует, что они ломаются довольно редко. Необходимо производить выборку элемента и прозванивать его стороны, чтобы понять в рабочем ли он состоянии.

Дорожки платы. Для того чтобы привести в рабочее состояние разорванные дорожки на плате их слегка зачищают шкуркой сделай из них верхний слой лака. Блестящая поверхность совмещается и покрывается слоем припоя.

Помпа. Также каждого устройство, содержит в себе специальную помпу для подачи воды, как автоматическим, так и ручным способом. Для термопота «Vitek» новая помпа стоит около 30 долларов опытный электрик без труда определить, вышедшие из строя деталь. Также необходимо проверять на годность насос термопота.

Ремонт нагревательных элементов.

При поломке нагревательных элементов, почти во всех случаях они подлежат замене.

Стоимость новых нагревательных элементов начинается от 40 долларов.

В стандартом устройстве, содержится несколько термовыключателей.

Один назначен для контроля параметров воды, а второй служит для защиты от включения термопота при отсутствии воды в нем.

Термовыключатель работает таким способом, что поверхность бака и фланца соприкасаются.

Для улучшения контакта используется специальная смазка по типу той, которая используется в персональных компьютерах.

При достижении определенной температуры выключателя его контакты замыкаются, как только температура уменьшается, их проводимость восстанавливается.

Данные комплектующие термопота можно спокойно найти, так как их описание делается на корпусе и маркируется соответствующим образом.

Какие особенности у вертикального отпаривателя одежды Керхер, расскажет данная статья. не упустите свой шанс, ознакомится с полезным материалом.

Тут. вы сможете найти описание портативного газового обогревателя для палатки.

Но чаще всего производитель также добавляет дополнительный температурный предохранитель, он представляет собой небольшую цилиндрическую деталь, которая плотно прилегает к стенке на байке.

Работает точно так же как и обычный термовыключатель.

Для того чтобы проверить работу металлического контакта необходимо производить книга прозвонку предварительно выполнив из термопота работающие контакты будут коротко замкнутыми.

Советы по ремонту.

Внутренняя начинка большинства термопотов немного отличается друг от друга.

А простейшие модели легко поддаются самостоятельному ремонту.

Ремонт термопота «Vitek» может осуществляться по стандартным схемам.

Для осуществления ремонта данного устройства, собственными силами необходимо трезво оценивать свои знания и опыт.

И не пытаться выпаивать неподходящим паяльником микрочипы, которые требуют наличия термофена.

Для начала необходимо знать основные приемы работы с электрическими компонентами, которые часто не терпят статическое электричество и высокие температуры.

Для того чтобы произвести ремонт вам понадобится пинцет, тестер, отвертка с индикатором напряжения, а также паяльник и другие инструменты.

Как своими руками отремонтировать термопот.

Все термосы-нагреватели имеют схожее устройство и принцип работы, отличаясь только дополнительными функциями, а также материалом изготовления. Рабочие части термопота заключены в корпус, и чтобы отремонтировать термопот, его придется снять. Вода заливается в нержавеющий бак, в дно которого встроены два нагревательных элемента. Один из них производит основной нагрев до состояния кипятка, а второй лишь подогревает воду. Присутствует также общий вывод. На каждый провод надета керамическая защита – «бусы». Это исключает соприкосновение проводов с металлической емкостью.

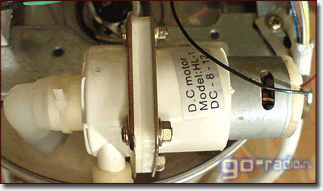

Сбоку можно увидеть цилиндрический предмет. Это двигатель термопота (водяная помпа), предназначенный для подачи воды. В разных моделях падение напряжения на двигателе составляет от 8 до 24 вольт.

Нельзя не заметить электронную плату, на которой смонтирована схема (реле времени), отвечающая за повторное кипячение. Также схема нужна, чтобы преобразовывать напряжение для помпы и реле. Оторвавшиеся контакты на схеме можно своими руками припаять, произведя таким способом их ремонт.

Помимо основной платы, термопот имеет плату управления. С ее помощью работают кнопки подачи воды, повторного нагрева, к ней же подключены красный и светодиодный индикаторы, указывающие, в каком режиме находится термопот.

Большое значение во всех нагревательных приборах имеет термовыключатель. Он устанавливается в дне и на боку емкости для воды. На случай, если не сработает термовыключатель, предусматривается еще и термопредохранитель. Это позволяет не допустить перегрева и порчи термопота, если он включен пустым.

Зная расположение всех основных частей термопота, определить проблему и произвести ремонт значительно проще.

Еще лучше изучить схему, чтобы понимать, что как соединено, и какие детали можно менять. В некоторых случаях ремонт не имеет смысла, и даже специалисты за него не берутся.

Разбираем термопот.

Сразу стоит заметить, что своими руками проще всего снять верхнюю часть термоса-нагревателя. Чтобы разобрать термопот, необходимо найти и открутить винты, расположенные снизу прибора. После этого корпус можно легко снять. Вначале необходимо визуально осмотреть плату. Бывает, что обнаруживается трещина на пайке, и припаянный элемент отпадает. В этом случае следует воспользоваться паяльником, чтобы закрепить все, как было.

Обязательно осматривают термовыключатель, расположенный в дне. Его состояние проверяют омметром.

Ремонт термопота своими руками

Рабочий прибор имеет практически нулевое сопротивление. Нерабочую деталь необходимо поменять на новую. И тут становиться вопрос, где купить необходимую запчасть. Зачастую сделать это можно только через интернет-магазины.

Чтобы снять насос при его неисправности, необходимо отсоединить от него подводящую трубку и отвинтить болты. Иногда прочистка крыльчатки и магнита обычной салфеткой дает свои результаты. В некоторых случаях ремонт уже не поможет, и придется прибегнуть к замене термопота.

Как исправить некоторые поломки.

Разберем, какие неисправности может иметь термопот, и как их своими руками устранить.

Индикаторная панель не включается и прибор вообще не работает. В этом случае следует проверить все провода, все соединения, а также предохранитель и термический регулятор. Если причин несколько, то ремонт будет сложнее выполнить.

Работает только кнопка повторного кипячения. Основное первое кипячение не осуществляется. В этом случае проверяют терповыключатель, расположенный в дне.

Работает первое кипячение, а при повторном кипячении термопот не включается. Следует осмотреть схему на основной плате.

Воду можно только подогреть, термопот не кипятит. Скорее всего, перегорел нагревательный элемент или разорвался контакт.

Перестала работать функция подачи воды. Есть неполадки в схеме питания помпы. Довольно часто также перегорает спираль дополнительного подогрева, после чего на мотор перестает подаваться напряжение.

Если перегорели спирали нагревательных элементов, то производить ремонт термопота экономически нецелесообразно. Во-первых, сложно разобрать бак, во-вторых, стоимость изоляции и высокоомных проводов довольно высока.

Когда ремонт закончен, необходимо проверить электробезопасность прибора. Для этого, необходимо замерить сопротивление между контактами вилки и баком, а также между контактами вилки и внешним кожухом. Сопротивление должно быть бесконечным.

Почему не работает подача воды в термопоте.

Вся домашняя техника создается с целью обеспечить комфорт пользователю. Привыкая к удобному эксплуатированию, мы расстраиваемся, когда не функционирует какая-либо возможность. Довольно часто у термопота не работает насос. В результате вода поступает в чашку ручным методом. Вроде бы в целом техника работает, но небольшая поломка затрудняет использование прибора. Сегодня будем разбираться, почему не работает подача воды в термопоте.

Что делать, если не качает насос.

Работы начинаются с демонтажа нижней крышки устройства. Обычно она крепится на несколько болтов, которые необходимо снять. Затем следует разобрать насос, удобнее будет это делать, если вы снимите подводящую трубку. Далее нужно проверить состояние соединительных трубок. А именно не забиты ли они накипью. Если необходимо, то снимите их и прочистите.

Следующий шаг – это извлечение магнита с движка. Все детали нужно подвергнуть тщательной очистки от накипи и мусора. Лучше всего это делать с помощью салфетки или ткани. Выполняя работы по разборке насоса и движка, не забываем оставлять в сохранности прокладки. Они пригодятся при сборе прибора.

После таких несложных действий термопот должен вновь подавать воду. Если проблема не устранена, то, скорее всего, придется выполнять замену деталей.

Не работает насос и не поддерживается температура.

Если поломка комплексная, то ищите причину неисправности в нагревательном элементе. Чаще всего это говорит о перегреве ТЭНа. В таком случае работы начинаются с демонтажа верхней крышки. Далее выполняем следующие действия.

Переворачиваем термопот и снимаем кольцо-опору. Для этого вам понадобится отвертка и немного усилий.

3. Под крышкой скрываются все внутренности термопота. Нам нужно извлечь верхнюю часть корпуса техники.

5. Следующий шаг – это извлечение нагревательного элемента. Здесь важно следовать осторожно. Контакты можно освободить с помощью торцевого ключа, а посредством крестовой отвертки – стяжку ТЭНа.

6. Осталось только прозвонить нагревательный элемент, провести его замену и убедиться в работоспособности.

Будьте внимательны при замене ТЭНа. В зависимости от модели может различаться их размер. Например, есть нагревательные элементы 150 или 160 мм. Поэтому перед покупкой следует уточнить, какой размер нужен для вашего термопота.

Вопросы и ответы.

Может ли термос сам закипятить воду? Конечно может, если он термопот. Это сочетание электрочайника и термоса. Он как любая техника, подвержен поломкам. Поэтому нужно разобраться, возможен ли ремонт термопота собственными силами?

Термопот - это умный чайник. Различие в том, что:

• у него в корпусе кроме бака для воды есть электрический насос;
• есть модуль управления;
• колба сохраняет тепло и работает как термос.

Если в обычном термосе горячая вода постепенно остывает, то наш агрегат будет держать заданную температуру до тех пор, пока прибор включен в розетку. Поэтому все модели снабжены двумя нагревателями. Один тэн кипятит воду, второй поддерживает заданную температуру. Исключение составляют недорогие аппараты, у которых есть только функция кипячения.

Есть модели с разными терморегуляторами. Устройство отвечает за температуру жидкости. Есть бесступенчатый регулятор, который, плавно повышает нагрев от 60 до 100 градусов по Цельсию. И есть ступенчатый, у которого заранее заданы фиксированные положения. Во многих моделях используют всего три режима, чтобы управлять показателями температуры.

Насос нужен для подачи горячей воды из емкости в чашку.

У него есть несколько режимов работы:

• авторозлив;
• ручной разлив;
• разлив с помощью рычага на носике.

Модуль управления крепят под крышкой. Плата отвечает за повторное кипячение с помощью реле времени. И еще за понижение напряжения сети для корректной работы помпы и реле времени.

У любой модели присутствует термовыключатель, который контролируется термопредохранителем. Такая защита нужна от перегрева и сгорания. Крепятся детали на дне корпуса устройства и боковой стенке.

Если у вас нет знаний или опыта в ремонте электроники, желательно обратиться в сервисный центр. Но неплохо все же иметь общее представление о том, как устроена схема термопота. Тогда можно будет устранять небольшие неисправности, не имея специального образования. Например, починить сетевой шнур, выпаять и заменить неисправный конденсатор или самостоятельно заменить перегоревший тэн или помпу.

В термопоте есть блок питания. Он состоит из импульсного трансформатора и диодного моста. Во внутрь лезть не советуем. Даже специалисты вряд ли захотят заниматься ремонтом. Скорее всего, будут настаивать на полной замене. Элементы электрической цепи, соединяющей электрические детали, включают в себя: конденсаторы, сопротивления, диоды, транзисторы и т.д. Они крепятся на электрической плате.

Мы уже упоминали электрический насос, модуль управления и термозащиту. Они также входят в схему. Давайте разберем несколько случаев ремонта, не требующих углубленных знаний.

Как разобрать прибор

Прежде чем пытаться что-либо ремонтировать, нужно правильно разобрать агрегат. Это нужно, во-первых, чтобы найти и добраться до неисправности. Во-вторых, чтобы правильно собрать девайс обратно. Иначе уже отремонтированный термопот просто не будет работать.

Практически все модели устроены одинаково. Зная общий принцип, можно визуально разобраться самому. Чтобы ничего не забыть и не перепутать при демонтировании, пошагово проделаем весь путь:

1. Прежде чем приступать к разборке, отключите термос от сети, вылейте из него воду. Затем переверните кверху дном и выверните все винты.


2. Плоской отверткой или другим удобным предметом необходимо снять с фиксаторов пластиковое кольцо. Под ним окажутся винты, которые тоже надо выкрутить.


3. Теперь можно снять поддон. Рекомендуем весь процесс фотографировать пошагово. Тогда вы не запутаетесь при сборке.
4. Мы открыли доступ к помпе. Чтобы отсоединить шланги от насоса, нужно снять с них крепежные хомуты. Срежьте их ножницами.


5. Снимаем шланги с патрубков.
6. Снимите верхнюю крышку аккуратно и без лишней силы.


7. Устанавливаем агрегат устойчиво кверху дном, принимаемся за печатную плату. Откручиваем ее и отодвигаем в сторону.
8. Убираем прокладку, выворачиваем еще два винта.


9. Вот уже сейчас металлический поддон свободен и готов для извлечения. Достаем его вместе с дном.


10. Откручиваем последние 8 винтов, которые удерживают защитную крышку. Затем с помощью отвертки снимаем защиту. Доступ к нагревательному элементу открыт.


11. Отсоединяем и достаем тэн.


12. Отсоединив нужную нам деталь нужно проверить ее работоспособность. Всю электронику прозваниваем тестером. Корпус проверяем визуально на трещины, через которые может протекать жидкость.

Часто встречаемые неисправности

Что может не работать и как понять причины.

• На дисплее не горит ни одна индикаторная лампочка, чайник не включается. Проверяем сетевой шнур и каждое соединение проводов. Также проверяем терморегулятор, предохранитель, управляющий модуль.
• При нажатии на кнопку не подается вода в чашку. Причина в помпе.
• Не работает вторичное кипячение, термос не греет воду. Проверяем питающий модуль электрической платы.
• Основное кипячение не работает. Проверяем терморегулятор.
• Работает только подогрев. Проверяем тэн на кипячение.

Теперь немного подробнее – как это проверить и что можно сделать, чтобы все по новой заработало.

Сетевой провод

Сетевой шнур нужно прозвонить тестером. Если нашлась неполадка, то провод просто заменяют новым.

Микросхема

В любом термопоте есть два модуля. Один для питания, другой для управления. Просматриваем детали на гетинаксовых платах, а сами платы проверяем на наличие микротрещин. Сгоревшие детали обугливаются, конденсаторы вздуваются.

Детали можно выпаять и заменить рабочими. Трещинки запаять паяльником. Если замененная деталь снова сгорает, то значит где-то короткое замыкание и менять придется целый блок.

Нагревательные элементы

Чтобы проверить состояние тэна его сначала нужно выпаять, а затем уже прозвонить. Если он все-таки сгорел, то починить нагревательный элемент своими руками сложно. Легче заменить на новый.

Не качает воду, не работает насос

Может не качать воду из-за элементарного засора.

Нетрудно устранить такую поломку, разобрав и почистив:

1. Снимите с насоса шланги, отсоедините помпу.
2. Открутите крыльчатку от корпуса.
3. Уберите накипь на крыльчатке.
4. Снимите крыльчатку, почистите магнит от грязи.
5. Если после чистки насос продолжает не работать, то возможно на двигателе перегорела обмотка, тогда придется купить новый насос. Устанавливая шланги обратно на патрубки, надежно закрепите их хомутами, чтобы исключить подтекание.

Не включается или не отключается

Бывает, что термопот не отключается после закипания. А бывает при включении мигнет и сразу гаснет индикатор. В обоих случаях нужно проверять термовыключатели. В нормальном положении контакты термовыключателя замкнуты. При достижении максимальной температуры они размыкаются. При понижении температуры в среднем на 20 градусов контакты снова замыкаются.

Проверяют термовыключатель тестером. Для этого его надо отсоединить. При комнатной температуре тестер должен показать 0 Ом. Если выключатель опустить в кипящую воду, то – бесконечность. В случае других показаний деталь требуется заменить. Еще надо проверить не высохла ли термопаста, которую применяют для лучшего контакта с поверхностью.

На случай если не сработает защита термовыключателя, то существует термопредохранитель, который разомкнет цепь при температуре от 110 до 150 градусов. Иногда на нем просто не восстанавливается контакт, тогда необходимо заменить предохранитель.

По окончании работ проверьте электробезопасность отремонтированного прибора. На корпус не должно выходить никаких контактов, кроме заземления!

Мы рассмотрели случаи ремонта, с которыми можно справиться без специалиста. В более сложных случаях, а тем более, когда вы не можете понять, что случилось с вашим чудо-чайником, нужно нести его в сервисный центр. Перед ремонтом узнайте, сколько он будет стоить. Возможно лучше купить новый умный чайник.

Кнопок подачи воды в термопоте три - одна это большая кнопка помпы для ручного нагнетания расположенная в верхней крышке, и две кнопки электропривода (насоса) одна сверху на панели контроля и управления, вторая за носиком из которого идет вода, снизу. При нажатии любой из них, из носика должна подаваться вода.

Если у вас имеется опыт ремонта электроприборов, то читаем дальше, если нет лучше отнести в сервис.

Надо определится какая из кнопок не работает - механическая помпа или электрические. Вооружитесь крестовой отверткой и желательно иметь мультиметр.

Все три кнопки отказывают в раз очень редко, это если чайку достаточно много времени и чистки и обслуживания он не видел.

Самой частой проблемой отказа электрических кнопок является выход из строя двигателя насоса или же засорение крыльчатки и трубок накипью.

Тут без разборки термопота не обойтись. Прежде всего выключаем чайник из сети питания 220 вольт. Переворачиваем и вынув поясок на котором чайник имеет возможность крутиться стоя, видим длинные винты (обычно их два или три) Выворачиваем винты, снимаем нижнюю крышку и попадаем в донную часть чайника где расположены трубка, электронная плата управления и питания, и насос.

Обычно в такой ситуации, первым делом начинаю с разбора насоса. Разделяем крыльчатку и двигатель

Порой в отсеке крыльчатке бывает очень много накипи, и не только мелкой. Иногда даже лепестки отслоившейся твердой накипи просто заклинивают лопости крыльчатки. Все нужно тщательно почистит.

Так же чистим и магнит от посторонних предметов и возможной ржавчины -

Сборка в обратном порядке.

Так же следует прозвонить тестером обе кнопки включения насоса, на предмет их надлежащего контакта во включенном положении. Сами провода редко выходят из строя, а вот места пайки бывают плохо пропаяны - их контакт так же проверьте.

При более глубоком ремонте, если мотор даже не гудит, следует проверить наличие напряжения на выводах мотора при включенных кнопках, мотор обычно рассчитан на питание в диапазоне от 8 до 12 Вольт постоянного тока. Именно такое напряжение должно подаваться на него с платы.

Если с напряжением все норм, вероятнее всего обмотка статора двигателя насоса имеет обрыв - здесь только полная замена, перемотка экономически не целесообразна.

Среди всевозможной бытовой техники у многих найдётся электрический чайник, да не обычный, а чайник-термос. По-иному, термопот.

Несмотря на довольно добротную конструкцию этих “чудо – чайников” и они выходят из строя по причине неисправности электрических узлов.

Так как стоимость нового чайника-термоса довольно высока (в 3-5 раз выше стоимости обычного электрического чайника), то во многих случаях самостоятельный ремонт термопота не только оправдан, но и необходим.

Рассмотрим конструкцию, типичные неисправности термопотов и методы их устранения на примере ремонта чайника – термоса марки Elenberg TH-6012.

Разборка чайника - термоса.

Корпус термопота легко разбирается. Жёсткость конструкции придают два болта или самореза, которыми прикручивается нижняя пластмассовая часть. Болты могут быть скрыты под круглой пластмассовой подставкой, благодаря которой термопот можно поворачивать в горизонтальном направлении. Выкрутив оба болта и сняв пластиковое дно чайника-термоса можно получить доступ к электрической части. Для удобства диагностики можно снять внешний металлический кожух, предварительно отсоединив от него заземляющий провод, идущий от среднего (заземляющего) вывода сетевой розетки.

Большинство чайников-термосов имеет схожую конструкцию вне зависимости от производителя. Отличия заключаются в отсутствии некоторых дополнительных узлов защиты и функциональных дополнений (подсветка уровня воды, звуковое оповещение и т.п).

Из каких частей состоит термопот:

Бак из нержавеющей стали.

Два нагревательных элемента , встроенных в дно металлического бака. Один нагреватель является основным и служит для кипячения воды. Другой нагреватель служит для поддержания подогрева воды. На фотографии показаны выводы этих нагревателей. Вывод 3 является общим для нагревательных спиралей. Для исключения электрического контакта с металлическим баком на выводы надеты керамические бусы.




Двигатель постоянного тока служащий для подачи воды. Его также называют водяной помпой. Здесь имеется в виду вся конструкция, которая объединяет двигатель и соединительные трубки, по которым подаётся вода, а также нагнетатель, совмещённый с валом двигателя.

Напряжение питания двигателя постоянного тока 8 – 12 Вольт. (в некоторых моделях 24 В.)




На основной плате смонтирована схема реле времени, которая включается в режиме принудительного (повторного) кипячения и радиоэлементы, служащие для формирования напряжения питания, как самого реле, так и двигателя постоянного тока.


Основная электронная плата термопота

На плате управления размещены кнопки режима работы чайника-термоса: “Повторное кипячение ” и “Подача воды ”. Также на плате управления смонтированы индикаторы работы термопота, роль которых выполняют красный (режим “кипячение”) и зелёный (режим “поддержание нагрева”) светодиоды.


Плата управления и индикации


Внешняя панель

Термовыключатель представляет собой пластиковый либо керамический бочонок, внутри которого два биметаллических контакта. В зависимости от исполнения контакты либо замкнуты, либо разомкнуты. В термовыключателях, которые применяются в термопотах, контакты нормально-замкнуты. При воздействии верхней граничной температуры контакты размыкаются. При остывании контактов до температуры сброса, обычно равной значению на 15 0 –20 0 –25 0 С ниже верхнего порога срабатывания, биметаллические контакты вновь замыкаются. Поэтому термовыключатель является самовосстанавливающимся температурным контактом с фиксированной температурой срабатывания и сброса.




В рассматриваемом термопоте Elenberg один термовыключатель установлен в донной части бака. Служит он для выключения основного нагревательного элемента при достижении температуры кипения воды. Термовыключатель имеет маркировку KSD 302, температура срабатывания составляет 100 0 С. Максимальный ток через контакты термовыключателя ограничивается значением 10А, допустимое переменное напряжение составляет 250 В.

Термовыключатель имеет вертикальные штампованные выводы для подключения разъёмов и фиксированный фланец для крепления. На корпус термовыключателя в местах теплового контакта, как правило, наносится теплопроводная паста белого цвета. Она улучшает теплообмен между металлическим баком и термовыключателем.




Точно такой же термовыключатель установлен на боку нержавеющего бака приблизительно посередине. Он также имеет фиксированный фланец. Выводы горизонтальные. Температура срабатывания данного термовыключателя 105 0 – 110 0 С. Он выполняет роль защитного. Если вдруг по неосторожности термопот был включен без воды, то металлический бак быстро нагревается до критической температуры в 105 0 – 110 0 С, и, следовательно, контакты термовыключателя размыкаются полностью обесточивая электроприбор. На случай, если не сработает защитный термовыключатель, то срабатывает защитный термопредохранитель, температура срабатывания которого может быть в пределах 125 0 – 150 0 С. Термопредохранитель устанавливается рядом с защитным термовыключателем и прижат к корпусу бака металлической планкой (см. фото).




В некоторых случаях защитный термопредохранитель можно обнаружить и в донной части бака. Всё зависит от модели термопота. Так, например, в термопоте DELTA DL-3003 защитный термопредохранитель закреплён в донной части бака. Температура его срабатывания – 135 0 C. Нередки случаи, что причиной неисправности термопота служит как раз защитный термопредохранитель. Он просто "наглухо" размыкает электрическую цепь. В таком случае, термопот просто полностью отключется от электросети и на передней панели нет никакой индикации (светодиоды не светятся).

В отличие от термовыключателя, контакты термопредохранителя не восстанавливаются при остывании. Поэтому при поиске неисправности следует его проверить.

Стоит отметить то, что зачастую причиной неработоспособности термопота служит как раз один из термовыключателей. Чаще это тот, который закреплён в донной части бака. Проверить его легко. При комнатной температуре исправный термовыключатель является обычным проводником и при проверке омметром имеет практически нулевое сопротивление.

В случае неисправности термовыключателя KSD 302 (или подобного) требуется его замена. Но вот найти подходящий термовыключатель бывает не всегда легко. В таком случае можно купить его в интернете , например на AliExpress.com. В параметрах поиска указываем количество и тип доставки ("Free Shipping" или бесплатная). При выборе смотрим на температуру срабатывания и тип выводов термовыключателя. Сроки бесплатной доставки почтой около 1-1,5 месяца, учтите это. О покупках радиодеталей на Ali я уже рассказывал .

Схема чайника - термоса.

На рисунке показана принципиальная схема термопота. Сама схема взята с сайта www.eleczon.ru , но перерисована с несколькими дополнениями. Данная схема практически полностью соответствует схеме электрического чайника – термоса Elenberg TH-6012.


Принципиальная схема чайника - термоса

На схеме под обозначением S1 и S2 показаны термовыключатели (серии KSD 302). Термовыключатель S1 – это тот, который установлен посередине бака и включен последовательно с цепью подачи сетевого напряжения 220 вольт на всю электрическую часть термопота. Последовательно с ним включен термопредохранитель F1, который, как уже говорилось, служит защитным.
Второй термовыключатель S2 установлен в донной части бака. Через этот термовыключатель поступает напряжение на спираль кипячения.

P1 – сетевой трёхполюсный разъём со средним заземляющим выводом.

Алгоритм работы термовыключателя S2 прост. Как только термопот включается в электросеть, то S2 находиться в замкнутом состоянии и он пропускает ток через спираль кипячения. Как только температура воды достигнет 100 0 C, то контакты S2 размыкаются. Контакты S2 вновь замкнуться только тогда, когда в бак дольют холодной воды по мере расходования. В таком случае температура воды будет ниже температуры сброса термовыключателя S2, и он вновь включиться.

Если же теплая вода из термопота расходуется неактивно, то подогрева дополнительной спиралью TH2 хватает, чтобы температура воды оставалась выше температуры сброса S2.
В случае если необходимо вновь вскипятить воду без долива, то для этого служит схема принудительного подогрева. Суть её работы в следующем:

Параллельно S2 включены контакты реле S1.1, которые замыкаются при включении схемы повторного кипячения. Спираль основного нагревателя для кипячения обозначена как TH1. На транзисторах VT1, VT2 собрано реле времени. В некоторых моделях используется один транзистор. Здесь использовано два для увеличения коэффициента усиления. Стоит обратить внимание на электролитический конденсатор C3. Кто уже знаком с электроникой уже догадались, зачем нужен этот конденсатор. При кратковременном нажатии на кнопку S4 ("Повторное кипячение "), конденсатор C3 успеет зарядиться импульсами тока через диод VD6. Диод нужен для того, чтобы на конденсатор не поступало переменное напряжение. Вспомните про свойства электролитических конденсаторов .

Далее под действием напряжения заряженного конденсатора C3 открываются транзисторы VT1, VT2. При этом через обмотку реле K1 течёт ток, и реле переключает контакты S1.1. Замыкается цепь подачи питания на основную спираль TH1. Приблизительно через 30–40 секунд конденсатор C3 разряжается и транзисторы VT1, VT2 закрываются, обесточивая обмотку реле K1. Следовательно, контакты S1.1 размыкаются и спираль TH1 обесточивается. Так работает схема повторного (принудительного) подогрева.

Элементы C1, VDS1, C2 представляют собой выпрямитель сетевого напряжения для питания схемы реле времени. Конденсатор C1 “гасит” излишки напряжения. Электролитический конденсатор C2 сглаживает пульсации тока после мостового выпрямителя VDS1. Данная схема плоха тем, что электронная схема реле гальванически связанна с электросетью, что уменьшает электробезопасность.

Примечание :

В некоторых моделях термопотов вместо гасящего конденсатора C1 может использоваться небольшой понижающий трансформатор как в сетевых адаптерах . Это повышает электробезопасность конструкции, так как применяется понижающий трансформатор , который служит одновременно и гальванической развязкой от электросети. Кроме того, с этого же трансформатора снимается и напряжение питания для мотора подачи воды.

Поэтому, если обнаружите в термопоте трансформатор – не удивляйтесь .

При работе термопота спираль поддержания нагрева постоянно включена! Она работает всегда, пока термопот включен в сеть. Через эту спираль (TH2) поступает напряжение на двигатель M1 (водяная помпа). Поскольку двигатель M1 постоянного тока, то переменное напряжение выпрямляется диодами VD1, VD2. Спираль TH2 и диод VD1 служат делителем напряжения.
Чтобы включить двигатель подачи воды нужно нажать на кнопку S3 ("Подача воды "). Аналогичную функцию выполняет клавиша S4, которая срабатывает при нажатии краем кружки.

Через спираль TH2 течёт пульсирующий ток (одна полуволна сетевого напряжения), поскольку последовательно с ней включен мощный диод VD1.

Термопот – это дуэт термоса и электрического чайника, который предназначен для хранения воды постоянной температуры (близкой к кипению). Это достигается путем самостоятельного повторного нагрева жидкости, когда она остывает ниже заданного уровня. Процесс происходит постоянно, пока в чайнике находится жидкость, или пока его принудительно не отключат от электрической сети. Но, как и любой другой электроприбор, эта техника тоже выходит из строя. Однако не стоит расстраиваться и сразу нести ее в сервис. Если поломка не очень серьезная, то вполне возможен ремонт термопота своими руками.

Принцип работы термопота

Чтобы понимать причины возникновения поломок и лучше представлять, как отремонтировать термопот, следует ознакомиться с принципом его работы. Сначала устройство кипятит воду, как обычный чайник, а затем в действие вступает модуль управления прибора, который посредством терморегулятора следит за заданной минимальной температурой жидкости и, как только она опустится ниже нормы, сразу включает повторное кипячение. Для подогрева термопот использует второй ТЭН, который всегда менее мощный, чем основной, так как его функционирование очень быстротечно.

Из-за больших габаритов и немалого веса термопота, для налива кипятка в чашку предусмотрена встроенная помпа . Она может питаться от электричества, как у изделий фирмы Marta. Такой насос допускает возможность настройки авторозлива через модуль управления. Также бывает механическая (ручная) помпа, как у MAGNIT RTP-002, тогда жидкость выкачивается в кружку ручным способом через специальный носик. Многие модели (например: Vitek vt 1187 gy, Saturn ST-EK8032, Mystery MTP-2403 и чайник термос Bravo TA-65 S) имеют оба вида насосов.

Помимо вышеперечисленных деталей (модуля управления, терморегулятора, двух ТЭНов и помпы), схема в обязательном порядке включает термостат (иногда два, как у изделий фирмы Maxwell и Scarlett) и термопредохранитель . Их основной задачей является не допустить перегрев и возгорание прибора. Для корректной работы электрического насоса и модуля управления предусмотрен блок питания с понижающим трансформатором .

В основном все термопоты работают по одной общей схеме и разнятся лишь в мелочах. Например, некоторые модели укомплектованы таймером автовключения. В бюджетных вариантах может отсутствовать маломощный ТЭН (как в изделиях фирм Vitek и Magnit). Но есть термопоты (к примеру, чайник термос Polaris PWP 4012D), объединяющие в себе почти все полезные функции.

Разборка термопота

Чтобы быстро найти и устранить неисправности, термопот нужно разобрать. А так как все модели имеют схожее строение, то существует общий алгоритм действий. Демонтировать аппарат не сложно, для этого достаточно придерживаться следующей инструкции:

• отключить прибор от сети и вылить из него воду;
• вывернуть шурупы на дне;
• снять фиксаторы с кольца и выкрутить освободившиеся винты;
• убрать поддон;
• демонтировать помпу, предварительно отсоединив от нее шланги;
• снять крышку термопота для удобства установки прибора на столе в перевернутом состоянии;
• открутить печатную плату и сдвинуть ее в бок, чтобы не мешала;
• выкрутить спрятанные под прокладкой платы винты;
• извлечь дно вместе с поддоном;
• открутить еще 8 шурупов, удерживающих защитную крышку;
• убрать крышку и извлечь нагреватель.

Совет! Чтобы сборка термопота после ремонта не доставила проблем, следует фиксировать расположение проводов и деталей на фотоаппарат.

Характерные поломки и их устранение

Для изготовленных по одной схеме приборов характерны типичные неисправности. Как их найти и устранить, будет в картинках описано ниже.

Не включается

Если устройство не включается, то дело в нарушении контактов электроцепи . Вопрос только в том, в каком месте произошел обрыв. Начинать проверку нужно с сетевого шнура. В случае его непригодности следует заменить провод на новый. Затем должны быть проверены все соединения обоих термовыключателей. Возможно произошло аварийное размыкание, а из-за неисправного термостата контакты не вернулись на место. Также может не восстановиться соединение у термопредохранителя. Для проверки нужно отсоединить сомнительную деталь и замкнуть провода напрямую. Если это сработало, дефектная запчасть заменяется новой.

Постоянно кипятит воду

Ситуация, когда вода постоянно кипит, а аппарат не выключается, может произойти только у самых бюджетных моделей с одним термостатом. Именно из-за его поломки термопот не отключается после закипания. Тут следует сразу, без всяких проверок, менять термовыключатель. В хороших и надежных образцах всегда стоит дублирующий термостат. А некоторые производители устанавливают дополнительный контроль в виде термопредохранителя, который подстрахует, если по какой-либо причине не сработают обе защиты, и чайник постоянно кипятит воду.

Отключается раньше закипания

Обычно такое происходит только у аппаратов, проработавших не один год. Это связано с потерей своих свойств биметаллической пластиной в термостате, которая со временем начинает реагировать на более низкую температуру, чем было запланировано. Чтобы исправить ситуацию можно попробовать временно подогнуть контакты у пластины. А лучшим решением будет замена термовыключателя.

В том, что термпот перестал кипятить воду, может быть виновата банальная накипь . Оседая толстым слоем на ТЭНе, она понижает его теплопроводимость. Нагревательный элемент постепенно начинает перегреваться. В определенный момент термостат видит в этом угрозу пожара и размыкает электрическую цепь на мгновения раньше закипания воды. Избавиться от накипи на ТЭНе можно простым кипячением раствора лимонной кислоты. Если это не помогло, то придется отсоединять нагреватель и очищать его с помощью ножа.

Важно! Термопот может не кипятить воду также из-за протечки в колбе. Даже несколько капель жидкости могут быть причиной перегрева. Поиск трещин проводится визуально, а устранять их надежнее в мастерской.

Еще причинами поломок могут быть плохие контакты . В этом случае следует проверить все соединения с проводами нагревательного элемента и термовыключателя. При необходимости контакты перепаиваются.

Не работает кнопка подачи воды

Если не работает кнопка подачи воды, то причин может быть несколько. В первую очередь, это могло произойти из-за засора в системе . Мусором чаще всего выступают частички накипи, которые оседают на стенках трубок и шлангов, постепенно уменьшая их просвет. Это в конечном итоге приводит к тому, что помпа не качает воду.

Для устранения накипи также нужно использовать лимонную кислоту или уксус, прокипятив с ними воду в аппарате. В случае нерастворимого мусора предстоит полная разборка насоса и всей водяной системы. Для этого нужно отсоединить все шланги и продуть их. Саму помпу следует разбирать так:

• отсоединить ее от корпуса аппарата;
• открутить крыльчатку и очистить с нее накипь;
• освободить от грязи магнит.

Совет! Если после чистки все также не качает насос, это может означать, что перегорела обмотка на двигателе. А подобные поломки устранять лучше и надежнее в сервисе.

Не работает кнопка налива жидкости и в случае плохих контактов на самой клавише или в местах соединения проводов с электронасосом. Для устранения необходимо проверить всю схему на обрывы. При выходе из строя второго ТЭНа на мотор электронасоса перестает подаваться напряжение.

Важно! Если у термопота только один электрический насос, и не работает подача воды, то в первую очередь нужно проверить исправность розетки и наличие электричества в доме.

Не греет воду при горящей лампочке

Когда аппарат не греет воду при горящем индикаторе, то первое, что нужно сделать – это проверить ТЭН. Но если нагреватель исправен, то причина может заключаться в электрической схеме. То есть, термопот не греет воду, но горит лампочка, если в цепи после индикатора стоит предохранитель, который перегорел. Для устранения проблемы неисправную деталь следует заменить.

Другие неисправности

При длительной или некорректной работе термочайника могут возникать и другие неполадки.

1. Не работает повторное кипячение - причину нужно искать в дополнительном нагревателе и модуле управления.
2. Нет основного кипячения, тогда как кнопка повторного работает – проверить следует терморегулятор.
3. Термопот работает только на подогрев , но не кипятит – виновником является перегоревший основной ТЭН.

Профилактика

Чтобы термочайник проработал многие годы и был постоянно в исправном состоянии, следует регулярно проводить профилактические работы.

1. Раз в два месяца кипятить раствор лимонной кислоты или уксуса. После этого следует тщательно промывать колбу под проточной водой.
2. Раз в полгода желательно делать разборку прибора для удаления всего внутреннего мусора и механического вычищения осадка, с которым не справилась кислота. Попутно нужно проверять все контакты на целостность.

Совет! Если предстоящая работа вызывает неуверенность или затруднения, то можно посмотреть соответствующее видео или воспользоваться услугами квалифицированного мастера.

Термопот будет служить долгие годы без серьезных нарушений в работе при эксплуатации согласно инструкции, бережном обращении и периодической профилактике.

Самые надежные термопоты

Термопот Kitfort KT-2504 на Яндекс Маркете

Термопот Kitfort KT-2503 на Яндекс Маркете

Термопот Polaris PWP 5010 на Яндекс Маркете

Термопот Великие реки Чая-8 на Яндекс Маркете

Термопот Kitfort KT-2502 на Яндекс Маркете
