Деревянный дом, несмотря на архаичность самой идеи использования дерева в качестве строительного материала, может в нынешних условиях стать вполне удобным и комфортным жильем. Для дачи такой тип строения очень удобен, а появление новых технологий, строительство модульных деревянных домов, сделали деревянные дома удачным и практичным решением жилищного вопроса. Другой вопрос, какими средствами коммуникаций можно оборудовать деревянное жилое строение. Если это жилье долговременное и рассчитанное на длительное и постоянное проживание, то обогрев жилого объекта выходит на первое место.

Прежде всего, смущает прочность самой конструкции. Способны ли деревянные конструкции, включая перекрытие, справится с установкой дополнительного отопительного оборудования. Судя по успешному практическому опыту, применение водяных систем отопления в деревянных домах реально и не менее эффективно. Установка котла и радиаторов обогрева – это уже пройденный этап. Рассмотрим следующее, подходит ли теплый водяной пол для установки в деревянном доме в качестве полноценной отопительной системы.

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Для справки: масса бетонного теплого пола для одной комнаты составляет 5-6 тонн. (кв. м. стяжки 200-300 кг).

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

• греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
• в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
• деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
• напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
• при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
• экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
• существенная экономия внутреннего пространства;
• надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Говоря о деревянных домах, единственным недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Для справки: водный контур теплого пола, изготовленный из полиэтиленовых труб, может быть использован для работы с теплоносителем на основе антифриза. Такой вариант отопления идеально подходит для дачных и загородных домов, рассчитанных на редкие посещения в холодный период. Трубопровод, заполненный антифризом, не повержен размораживанию.

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

На заметку: блочные дома собираются в течение 2-3 дней. Все элементы конструкции, включая внутренние перегородки и перекрытия, рассчитаны на определенную нагрузку. Допускается лишь со временем обустроить каменный фундамент, придав тем самым деревянной постройке необходимую прочность, надежность и капитальность.

Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:

• по модульной схеме;
• на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

На заметку: при использовании керамической плитки или линолеума, черновая поверхность вместе с трубами и металлическими пластинами дополнительно покрывается изоляционным слоем из плит ЦСП. Такая мера вызвана необходимостью обеспечить всей поверхности пола равномерное распределение нагрузки, создать условия для равномерного теплообмена между водяными контурами и финишным покрытием.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания. Такая предосторожность связана с технологическими особенностями деревянных строений. К примеру:

• деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
• древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

На заметку: теплоэффективность жилого здания является одним из определяющих элементов системы обогрева. При грамотных действиях можно добиться повышения эффективности работы отопительного оборудования на 15-20%. Утепление стеновых панелей, оконных и дверных проемов обязательное условие для качественного обогрева дома.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

Для справки: если визуально можно определить, что деревянный настил или элементы конструкции исчерпали себя, лучше их демонтировать и создать новую конструкцию – основание.

При обследовании основания обратите внимание на следующие факторы:

• не «гуляет» ли под полом ветер;
• лежат ли лаги равномерно или на большом расстоянии друг от друга;
• старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
• вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.

Инструкции по монтажу теплых водяных полов в деревянных строениях

После подготовки основания, основная задача сводится к созданию необходимого утепления пола в деревянном доме. Правильно сделанное утепление сохранить тепло и направить его вверх, нагревая тем самым напольное покрытие. В противном случае вы будете греть цокольный этаж или обогревать землю на своем садовом участке.

Черновое покрытие или фальшпол делается для того, чтобы уложить на него слой теплоизоляции. Прибив к лагам снизу листы фанеры или ДСП, которые покрываются паро и теплоизоляционной пленкой. Далее, все внутреннее пространство между лагами заполняется пенопластом или минеральной ватой. Обычно толщина слоя утеплителя не превышает 100 мм. На рисунке четко показаны варианты монтажа водяного пола на деревянную конструкцию.

Лучше всего в качестве утеплителя подойдет минеральная вата, плотность которой составляет 35-40 кг/м 3 . Можно использовать пенопласт или пенополистирол.

Используя модульную схему набора, вы потратите значительно больше времени, однако ваш пол будет на порядок жестче и прочнее. Выбирать вам, какую схему использовать, модульную или реечную. И в первом и во втором случае все решает уровень комфорта, на который вы рассчитываете, оборудуя систему отопления в том или в ином помещении.

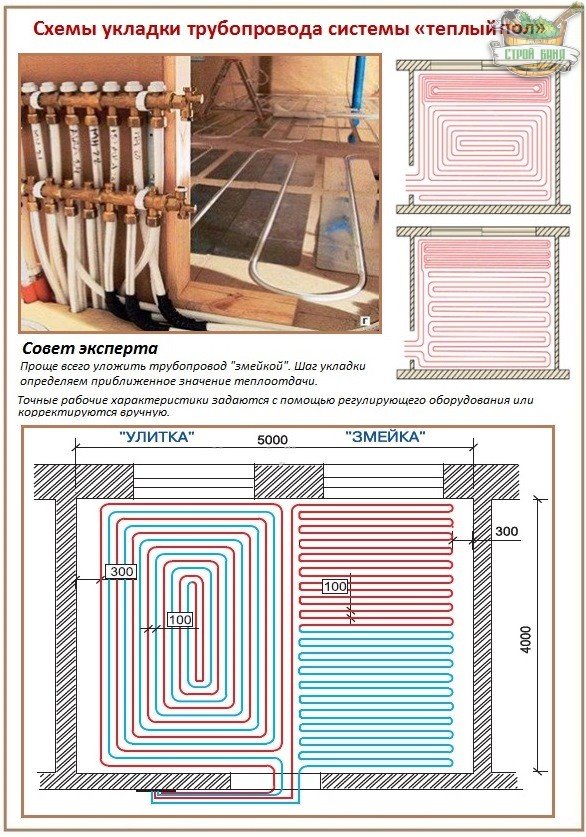

Модульный тип укладки позволяет правильно уложить водный контур, соблюдая необходимый шаг трубы и схему раскладки. К тому же, металлические пластины будут надежно закреплены, перед укладкой финишного покрытия нет необходимости класть дополнительный выравнивающий слой. Модули очень удобны при оборудовании в помещении водяных полов, уложенных змейкой. Подобная схема укладки отопительного трубопровода подходит и для реечного типа.

Важно! Следует знать, что металлические пластины укладываются поперечно пазам, в которых уложена водяная труба.

Заключение

Как и во всех случаях, укладка теплых полов в данном случае не обходится без слоя гидро и теплоизоляции. Теплый пол можно делать, используя металлопластиковые, медные и полиэтиленовые трубы. Здесь важно знать, что куда будет идти. Для первого этажа, можно обойтись медными трубами, однако их стоимость довольно высока и при высокой температуре теплоносителя высока вероятность повреждения целостности изоляционного слоя.

Металлопластиковые трубы наиболее распространенное явление, однако, при использовании модульного типа такой расходный материал малопригоден. Причина в том, что металлопластиковые трубы имеют большой радиус поворота. Для трубы диаметром 16 мм, радиус изгиба составляет 80 мм. Лучше всего подойдут полиэтиленовые трубы, которые можно свободно гнуть и класть в соответствии с заданным рисунком. В процессе монтажа соблюдайте шаг укладки трубы, он не должен быть более 20-30 см. Эти параметры соответствуют расстоянию между пазами в модулях или между петлями водяного контура при реечной схеме.

Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.

Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.

Выбор греющей системы отопления очень простой:

• Электрический кабель или маты с плоскими токоведущими жилами;
• Теплый пол на основе пластиковых труб с жидкостным теплоносителем.

Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.

О том, что теплый пол лучше радиаторов написано и сказано немало.

Мы лишь отметим его самые важные преимущества:

• Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
• Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
• С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.

Особенности устройства теплых полов (водяных и электрических) в деревянном доме

Технология укладки водяного теплого пола в деревянном доме зависит от вида перекрытия. Если первый этаж и подвал перекрыты железобетонными панелями, то греющую систему делают по «классической» схеме:

• выравнивающая растворная стяжка;
• утеплитель (экструдированный пенополистирол, перлитобетон);
• греющий кабель или пластиковые трубы;
• выравнивающая стяжка, закрывающая теплый пол;
• финишное покрытие (плитка, паркет, ламинат).

Сложнее сделать теплый пол, когда для перекрытия подвала и первого этажа использованы деревянные балки. Сплошной основы в этом случае нет, поэтому конструкцию собирают по одному из двух вариантов:

Вариант №1

• снизу к балкам подбивают доску для поддержки утеплителя (минвата, пенополаст, эковата, перлит);
• уложив теплоизоляцию, к боковым граням балок крепят пластиковые трубы;
• в балках делают вырезы для пропуска труб;
• настилают чистовой деревянный пол из шпунтованных досок или черновой под укладку паркета или ламината.

Вариант №2

• по балкам настилают толстую фанеру или OSB плиту (15-20 мм);
• к покрытию крепят деревянные бруски сечением 50х50мм;
• между брусками укладывают утеплитель;
• настилают материал, отражающий тепло (алюминиевая фольга);
• сверху на теплоизоляцию кладут трубы, фиксируя их к брускам;
• монтируют черновой пол из доски, гипсоволоконных листов (гвл), древесностружечных плит или фанеры;
• укладывают финишное покрытие (керамическую плитку, паркет, ламинат).

Два варианта устройства теплого водяного пола по «сухой» технологии

В продвинутых системах, монтируемых на деревянные перекрытия, используют теплорапределяющие металлические пластины. Они выполняют две функции: формируют каналы для труб и отражают тепло.

Теплораспределяющие пластины водяного пола

Для упрощения монтажа можно использовать готовые заводские плиты ДСП с фрезерованными выемками для труб. Кроме этого, на рынке можно встретить панели из плотного пенопласта с выштампованными каналами (пенощит). В них трубная разводка фиксируется быстро и легко.

Установка пластиковой трубы в пенопластовую плиту

Трубопровод любой конфигурации монтируется в профильной плите (ламинированные маты с бобышками)

В случае использования пенопласта нет необходимости крепить к балкам доску для поддержки теплоизоляции. Жесткий утеплитель в этом случае крепится прямо к поверхности чернового пола. После этого на нем расстилают подложку под ламинат или же наносят клеевой раствор, затем армирующую сетку и укладывают плитку.

Пенощит с распределительными пластинами и трубой

Главный недостаток готовых конструкций (пенощит и фрезерованная ДСП) – высокая стоимость. Поэтому некоторые домашние мастера используют более дешевый способ формирования каналов. Они набивают на основание деревянные планки, оставляя между ними зазоры для закладки труб.

Использование деревянных планок и теплораспределяющих пластин для укладки греющей трубы

Вместо дорогих термопластин пластин можно использовать доступную алюминиевую фольгу (данный способ подходит как для водяного, так и для электрического теплого пола).

Планки делают из строганной доски или нарезают их из влагостойкой фанеры. Их толщина должна быть больше диаметра трубопровода (труба 17 мм – рейка 30 мм). Для улучшения теплоотдачи ширина канала делается на 5-6 миллиметров больше диаметра трубы.

«Народные способы» формирования каналов для труб

Ширину планок делают на 3 см меньше выбранного шага раскладки труб (например, шаг труб 30 см – ширина доски 27 см). Для плавного изгиба петель трубопровода в планках вырезают полукруглые пазы.

Еще один способ укладки теплого водяного пола своими руками представлен на схеме ниже.

Вариант использования оцинкованного профнастила для прокладки труб

Профилированный лист в этом случае выполняет функцию теплоотражающего экрана и формирует каналы для труб. На схеме мы видим вариант устройства греющего пола не над подвалом, а на первом этаже. Снизу по балкам сделана чистовая подшивка потолка из вагонки. Поэтому щит (10), поддерживающий утеплитель, крепится не к нижним граням балок, а к черепным брускам, прибитым к их боковым сторонам.

Обратите внимание, что при укладке теплоизоляции (кроме пенопласта) ее всегда снизу и сверху защищают пароизоляционной пленкой. Она предохраняет утеплитель от намокания, поскольку дает водяному пару возможность свободно выходить из него.

Оставив термозазор между краем настила и стеной, в него нужно заложить демпферную ленту. Она уплотняет зону контакта и компенсирует тепловые деформации.

Полезный совет!

Для настилки чистового пола используйте доску, прошедшую камерную сушку. Не спешите закреплять чистовой деревянный настил к основанию. До этого момента теплый пол должен поработать не менее 2 суток.

Монтаж «сухого» электрического теплого пола в деревянном доме проще установки водяной системы. Тонкому токоведущему кабелю не нужны глубокие каналы. К основанию его фиксируют пластиковыми стяжками-хомутами или металлическими пластинками.

Последовательность монтажа выглядит так:

• На теплоизоляцию (пенополистирол, минвата, эковата, перлит) укладывается отражающий слой из алюминиевой фольги;
• На фольгу настилается стальная оцинкованная сетка с ячейкой 40х40 или 50х50 мм.
• В лагах делают прорези для пропуска электрокабеля;
• К сетке хомутами крепится кабель;
• Посередине между проводами устанавливается термодатчик в гофрированной трубке и подключается к терморегулятору;
• По несгораемому основанию или в металлорукаве к электророзетке выводится питающий кабель;
• Настилается черновой пол из фанеры;
• Монтируется финишное покрытие (ламинат, паркетная доска).

Если электрический теплый пол будет покрыт керамической плиткой, то порядок монтажа меняется. В этом случае утеплитель накрывают влагостойкой фанерой или OSB, фиксируя их к балкам. После этого на покрытие шпателем наносят раствор, утапливают в нем пластиковую армирующую сетку и наклеивают плитку. Если греющий кабель идет не в бухте, а наклеенным на сетку, то его монтаж упрощается. Раскатав рулон, вам останется лишь нанести клей на поверхность основания и уложить плитку.

Монтаж керамической плитки на электрический теплый пол

Точно также настилается пленочный теплый пол по деревянным перекрытиям. Он представляет собой тонкие маты с вклеенными в них гибкими токоведущими пластинами.

Минимальная толщина позволяет монтировать инфракрасные пленочные полы не только под плитку и ламинат, но также под линолеум и ковролин.

Какой пол в деревянном доме лучше?

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины - превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

• на порядок сокращен вес обогревательной «подпольной» конструкции;
• полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
• подложка стелется только под ковролин, линолеум или под напольную плитку;
• предельно сокращен срок обустройства;
• исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

• трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
• для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
• металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

• Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.
• Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили - можно приступать к монтажу:

• в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
• крепим направляющие саморезами к черновой основе;
• углы реек в зоне поворота трубопровода скругляем;
• в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

• по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
• подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
• убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

Сухой теплый пол в деревянном доме или стяжка – вопрос, который задают себе многие люди, планирующие осуществить ремонтные работы и обустроить систему обогрева. Второй вариант долгое время являлся более популярным и обладает более высокими показателями теплопроводности, а значит, и в помещениях с ним теплее и комфортнее.

Сухой теплый пол обладает меньшим весом, не создающим значительное давление на балки перекрытий. Это главная причина, по которой в деревянных домах отдают предпочтение данной технологии, а не бетонной стяжке. Ее можно применять как в строящихся зданиях, так и уже существующих, и нет необходимости длительное время ожидать, пока раствор полностью высохнет. При использовании мокрой технологии до того, как приступать к отделочным работам, приходится ожидать около 25-28 дней. Монтаж сухого пола осуществляется гораздо быстрее, от него меньше мусора, и в скором времени после начала работ помещением можно пользоваться.

К недостаткам конструкции можно отнести тот факт, что ряд элементов в сухой стяжке боится влаги, поэтому при монтаже приходится использовать дополнительную гидроизоляцию.

В каких случаях используется сухой теплый пол

Сухой теплый пол обычно применяется при ряде условий, в которых он является наиболее оптимальным решением. К ним относится:

• Небольшая высота помещений. Также повышение уровня пола может быть недопустимым в соответствии с определенными архитектурными или дизайнерскими решениями. Минимальная толщина сухого пола может начинаться от 35 мм, в то время как у обычной стяжки она составляет не менее 80 мм.
• Слабые перекрытия. Вес сухой системы не превышает 30 кг на 1 м2, в то время как у бетонной стяжки этот показатель может достигать 300 кг. В каркасных и щитовых домах такая нагрузка является недопустимой.

Существует несколько технологий обустройства сухого теплого пола в деревянном доме, которые зависят от того, какое напольное покрытие будет использоваться в дальнейшем, и какие материалы для стяжки актуальны в том или ином случае.

Важно! Какую бы технологию вы ни выбрали, всегда следует помнить о предварительной подготовке поверхности. Ее необходимо тщательно очистить от любого мусора и выровнять до допустимой нормы перепада (2 мм на погонный метр).

Сухой теплый пол в деревянном доме под ламинат

Технология монтажа сухого теплого пола в деревянном доме под ламинат имеет свои особенности. В первую очередь, необходимо правильно выбрать покрытие, которое подойдет для этих целей наилучшим образом. Здесь нужно учесть следующее:

1. Ламинат сам по себе обладает довольно низкой теплопроводностью и является неплохим теплоизолятором. Чтобы теплый пол работал максимально эффективно, отдавайте предпочтение доскам небольшой толщины.
2. Ламинат, относящийся к высокому классу, устойчив к воздействию температуры и влажности, в меньшей степени подвержен рассыханию и деформированию.
3. Выбирая подложку для ламината, лучше отдавать предпочтение материалам, которые специально предназначены для систем теплый пол.

Технология укладки сухого водяного пола под ламинат

Водяной теплый пол в деревянном доме с сухой стяжкой, уложенный под ламинат, является не самым лучшим решением в плане теплоотдачи. В то же время этот способ является самым быстрым для утепления поверхности, и даже если для обогрева окружающего пространства его будет недостаточно, приятную ходьбу по нагретым доскам вы себе обеспечите.

Монтаж осуществляется следующим образом:

1. На поверхность укладывается гидроизоляционный слой.

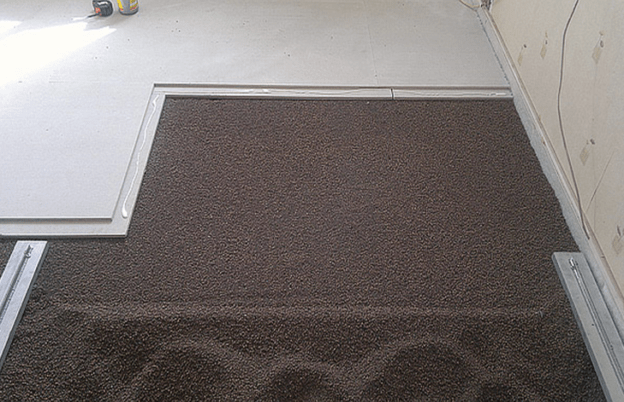

2. Выполняется засыпка сыпучего материала, в роли которого выступает обычный песок, керамзитный отсев либо профессиональная сухая смесь.
3. Выставляются профили-маяки, при помощи которых осуществляется выравнивание будущего пола.
4. Один из самых важных моментов – укладка профилированных пластин из алюминия, выполняющих теплораспределительную функцию.
5. Укладка труб в углубления пластин.

Важно! После этого действия проверьте поверхность пола еще раз и убедитесь в отсутствии ямок или бугров. По насыпанной поверхности можно передвигаться при помощи «мостика» — листа фанеры, перекладываемого в нужное место.

1. По всему периметру помещения монтируется пористая лента, гасящая шум от ударных нагрузок.
2. Пол перекрывается листовыми материалами, в качестве которых могут выступать ОСП, гипсокарон или фанера. Слои необходимо выполнять с перехлестом швов, скрепляя их саморезами на расстоянии 15 см для ОСП и фанеры, и 5 см для гипсокартона.
3. Монтируется подложка минимальной толщины с максимально доступной теплопроводностью.
4. Осуществляется укладка ламината.

Совет: Ламинат боится быстрых перепадов температуры, поэтому, если вы хотите, чтобы он прослужил вам как можно дольше, не разогревайте пол больше, чем на 5 градусов в день. Также не допускайте, чтобы температура его поверхности превышала 28 С.

Сухой водяной теплый пол по финской технологии

Сухой водяной теплый пол по финской технологии – удачное решение для монтажа по лагам. Обычная бетонная стяжка выполняет две основные функции: фиксирует систему и осуществляет отдачу тепла вверх. Из-за большого веса ее не всегда можно применить в деревянных домах, поэтому и была придумана довольно эффективная альтернатива. В финском варианте ее роль выполняют гипсоволокнистые листы, уложенные в несколько слоев между петлями труб и являющиеся основой. Пустоты между всеми составляющими конструкции заполняются плиточным клеем. Сверху обычным способом крепится отделочный материал.

Теплый водяной пол по деревянным лагам при помощи ГВЛ обладает небольшим весом и оказывает допустимую нагрузку на перекрытия. По сравнению с обычным гипсокартоном этот материал более прочный на изгибы и деформацию, при этом отличается повышенной теплопроводностью. Нужную высоту стяжки можно легко достичь, просто скрепляя плиты между собой плиточным клеем. Гипсоволокнистые листы обладают также такими достоинствами как:

• Доступная стоимость.
• Простота обработки.
• Экологичность.
• Пожаробезопасность.

Еще одно преимущество такого пола – в случае образования протечки гораздо проще осуществить ремонт, чем при наличии бетонной стяжки.

Совет: Для сухой стяжки теплого пола сегодня используется не только ГВЛ, но и листы ДСП, ОСП или фанеры. В продаже можно встретить уже готовые комплекты, материал в которых уже имеет необходимую для удобной укладки форму.

Как осуществляется монтаж сухой стяжки по финской технологии

Монтаж водяного пола по финской технологии предполагает стандартный алгоритм укладки независимо от типа используемых плит. Чтобы тепло правильно распределялось и поднималось вверх, необходимо большое внимание уделить изоляционным материалам: между лагами укладывают пароизоляцию, на нее – утеплитель, а затем еще один слой пароизоляции, который будет защищать дерево от конденсата.

Если вы не используете готовый комплект для сухой стяжки, технология дальнейшего монтажа будет следующей. При помощи саморезов к лагам крепятся ГВЛ-листы, на поверхность которых наносят дальнейший маршрут прохождения водяных труб. После этого приступают к распилу материала на полосы и его прикреплению к основанию.

Совет: Расстояние между полосами гипсоволокнистых плит должно быть немного больше, чем диаметр труб. Так вам будет удобнее осуществлять укладку, а в дальнейшем все пустоты в любом случае необходимо будет заполнить плиточным клеем.

Пол в ванной деревянного дома с сухой стяжкой теплого пола

В связи с протекающими в ванной комнате процессами, к конструкциям и отделочным материалам, применяемым в данном помещении, предъявляются особые требования. Наибольшее внимание должно уделяться полу, так как на него попадает наибольшее количество воды. Если комната находится на втором этаже, важно позаботиться не только о том, чтобы покрытие прожило как можно дольше, но и быть уверенным, что нижние помещения защищены от протеканий.

Пол ванной в деревянном доме с сухой стяжкой теплого пола обойдется несколько дороже, чем аналогичный вариант в других помещениях, так как в данном случае используется большее количество материалов. Наиболее оптимальной считается технология, предполагающая использование специализированных смесей, которые можно купить в любом строительном магазине. Вначале поверхность с уложенным на ней слоем пароизоляции засыпают керамзитным материалом, на котором распределяется сухая стяжка. Поверх монтируются листы влагостойкого гипсокартона, которые будут защищать систему от проникновения влаги снаружи. Как и в других случаях, периметр проклеивается специальной полиэтиленовой лентой, гасящей ударный шум.

Такая технология укладки сухого теплого водяного пола в ванной является наименее трудозатратной и грязь при работе практически отсутствует. Главным недостатком в данном случае является неспособность выдерживать высокие нагрузки.

Одним из самых важных этапов при укладке сухой стяжки в ванной комнате является подготовка гидроизоляционного слоя. Опытные специалисты предлагают использовать битумную мастику либо рулонные материалы. С их помощью можно защитить не только сам пол, но и основание стен, которые захватываются на высоту до 20 см.

Совет: вместо обычного влагостойкого гипса можно использовать ГВЛ-плиты Knauf, являющиеся достаточно прочными и способными выдерживать вес до 1000 кг на квадратный метр. Такой вариант будет оптимальным для помещений, где планируется использовать тяжелые отделочные материалы для пола и мебель крупных размеров.

Водяной теплый пол: сухой монтаж на пенопласт на деревянный пол

Пенопласт обладает отличными теплоизоляционными свойствами, в связи с чем его широко используют в строительстве для утепления конструкций. Также его достоинством является малый вес, который не воздействует не перекрытия. Благодаря этим особенностям довольно часто осуществляется сухой монтаж водяного теплого пола на пенопласт на деревянные полы. Этот материал имеет и ряд других преимуществ, а именно:

• Характеризуется нулевым водопоглощением.
• Не пропускает влагу и пар.
• Обладает отличными шумопоглощающими свойствами.
• Выдерживает значительные нагрузки.
• Имеет доступную стоимость.

При помощи пенопласта можно осуществить отделку поверхности для водяного теплого пола, даже не имея особых строительных навыков. Этот материал легко раскраивается и монтируется на поверхности любой конфигурации. Наряду с низкой ценой он характеризуется довольно продолжительным сроком службы, за что и ценится потребителями. Единственным существенным недостатком пенопласта является его горючесть: он воспламенятся при температуре выше 180 градусов, и выделяет в окружающую среду токсичные вещества, которые в нормальном состоянии никак не вредят.

Совет: Если вы планируете осуществить монтаж теплого пола с утеплением пенопластом на первом этаже здания, лучше отдать предпочтение плитам толщиной 8-10 см. На других этажах будет вполне достаточно 4-5 см.

Технология монтажа сухого теплого пола на пенопласт на деревянный пол является следующей. Теплоизоляционные плиты являются основой, которая укладывается на покрытие. Далее на них размещают теплораспределительные металлические пластины, изготовленные из оцинкованной стали или алюминия. Они не только обеспечивают равномерный нагрев поверхности пола, но и обеспечивают закрепление труб системы, вставляющихся в их пазы. Дополнительную жесткость придают два листа ГВЛ, которые кладутся сверху в шахматном порядке. Рекомендуемая толщина такого покрытия – 1 см.

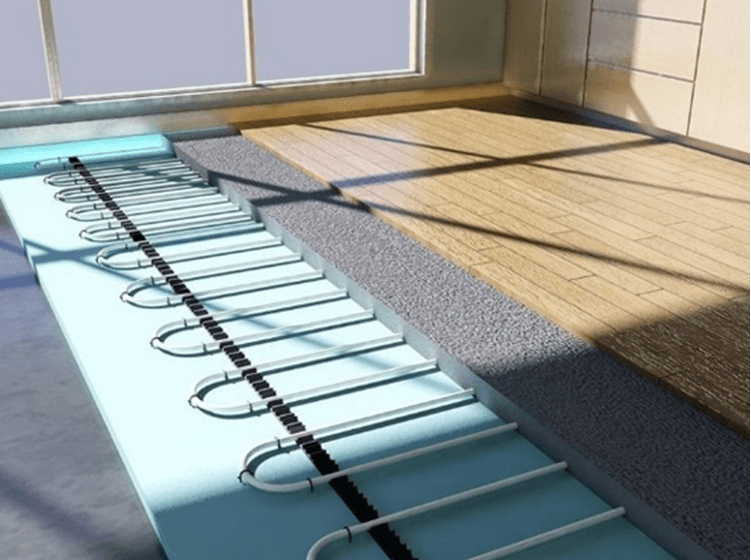

При обустройстве теплого водяного пола под стяжку на деревянном основании можно использовать как обычный пенопласт, так и более современные материалы – полистирол или пеноплекс. Они обладают более высокой стоимостью, но при этом существенно выигрывают по своим характеристикам. Плиты имеют различную маркировку, являющуюся показателем их плотности.

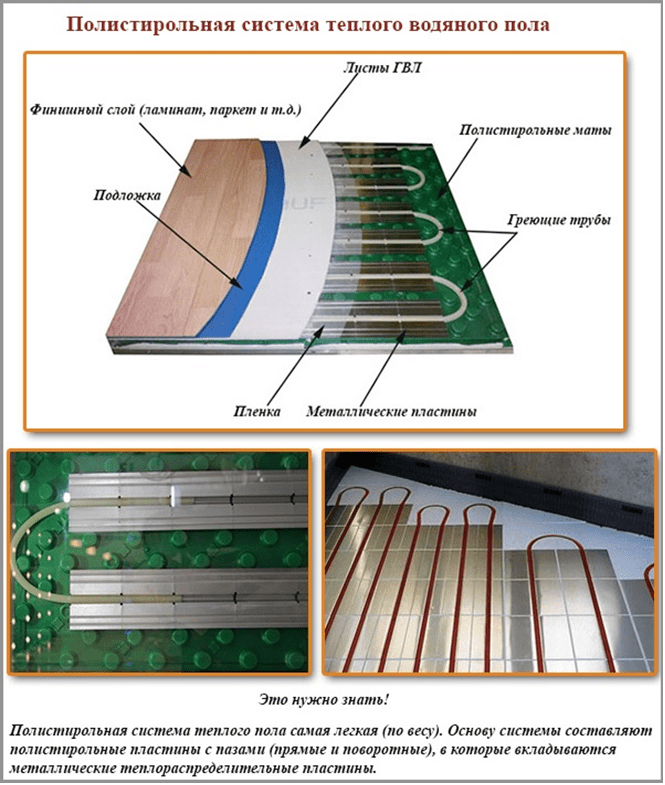

Совет: Более удобными, чем обычный гладкий пенопласт, являются полистирольные маты с выступами (бобышками). Металлические плиты с трубами выкладываются в пространство между ними, где надежно фиксируются и не сдвигаются при последующей эксплуатации. Боковые поверхности таких плит обладают специальными монтажными замками, которые позволяют соединять их в сплошное полотно.

Вывод. Сухая стяжка выполняется гораздо быстрее, чем бетонная, требует гораздо меньших трудозатрат и обладает низким весом. Все это делает ее идеальной для использования в деревянных домах, где высокие нагрузки на перекрытия недопустимы. В то же время она более восприимчива к воздействию влаги, поэтому требует более внимательного отношения к устройству гидроизоляционного слоя.

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы - и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать на деревянном полу в частном доме, мы и расскажем в данной статье.

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и , только в этом случае прослойка между ними должна быть водонепроницаемой.

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы - будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки - отдают тепловую энергию близрасположенному материалу.

1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится , в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Поверх них даже и стяжку делать не надо - просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.
