Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ , такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

• Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
• Правильно устроенная печь не коптит и не дает большого количества гари.
• Подобный отопительный прибор очень прост в эксплуатации;
• Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

• В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае , отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
• Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
• В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

Печи на отработанном масле можно изготовить , а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками , так как они работают по тому же принципу сжигания выделенных испарений.

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье , из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом .

Видео: усовершенствованная печь на масляной отработке

Цены на популярные модели пиролизных печей

Пиролизная печь

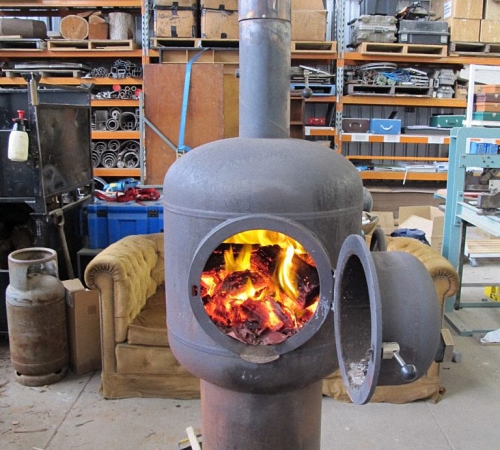

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье . Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком .

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

• Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550— 600 градусов.
• Металлические листы для изготовления емкости для топлива
• Дымоходные трубы с толщиной стенок два - три миллиметра, определенного диаметра.
• Трубы, предназначенные для устройства горелки.
• Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Процесс изготовления

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

• Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов . Весь процесс необходимо проводить на улице.
• Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
• Затем ставятся отметки для ровного среза верха баллона.
• Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

• Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
• Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

• Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
• В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
• Следующим этапом нужно изготовить емкость для топлива, которая будет установлена на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
• Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 — 110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

• Затем в трубе, высотой равной высоте баллона и диаметром в 100 — 110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.

• Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
• Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
• Теперь можно залить в нижнюю емкость и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

Еще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать , хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора .

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

Печь на отработке, выполненная из листового металла

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов.Этому есть вполне логичное объяснение: во-первых, она компактна, во-вторых, вес ее составляет всего 25— 30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм,диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

• Для емкости , куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

• Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

• Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости .
• Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

• Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для или для самой печки.
• Все сварные соединения должны быть абсолютно герметичны.

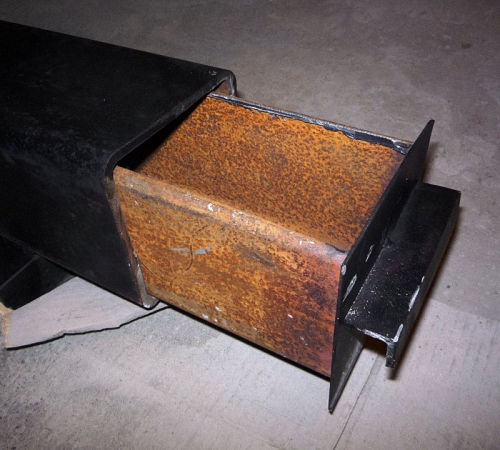

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

Существуют и другие Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

• Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
• Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
• Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
• Для топки необходимо использовать только очищенное от примесей отработанное масло.
• Нельзя доливать топливо в процессе интенсивного горения.
• Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
• Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.

Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

Для обогрева технических помещений (гаража, мастерских и др.) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для отопления помещений и нагрева воды.

Отработанное масло часто бывает некуда девать, а как топливо оно хорошо подходит, поскольку не надо приобретать и складировать дрова или расходовать электричество. Расход топлива не превышает 2 л в час. При этом его не надо особенно подготавливать в плане подогрева, очистки и подачи насосом под давлением.

Достоинства печи на отработке

При правильной эксплуатации и соблюдении норм безопасности у печи проявляются следующие достоинства.

1. Эффективный обогрев закрытых пространств: технических помещений, теплиц, бытовых построек.
2. Быстрый прогрев помещений.
3. Независимость аппарата от газа и электричества.
4. Конструкция позволяет готовить пищу.
5. При нормальном режиме печь не дает много гари и копоти.
6. Простота эксплуатации.
7. Возможность транспортировки из-за небольших габаритов и веса.
8. Отсутствие открытого пламени.
9. Для изготовления печи можно использовать металлолом.
10. Печь обеспечивает сжигание масла и его паров. При правильной эксплуатации устройство не будет пожароопасным.

Недостатки

Имеются, к сожалению, у него и недостатки:

• отработку следует фильтровать, поскольку примеси забивают питающую трубку;
• необходимость сооружения дымохода длиной более 4 м;
• наличие открытых раскаленных поверхностей;
• необходимость частой чистки печи и дымохода;
• неприятный запах топлива;
• загрязнение помещения и одежды при контакте с отработкой;
• погасить печь можно только после полного выгорания топлива;
• пожароопасность при неправильной эксплуатации, например, при переполнении отработкой камеры сгорания;
• масло загорается только при нагреве до температуры вспышки;
• гудение в процессе работы.

Принцип действия

Основой для печи на отработке послужил керогаз, который ранее использовался на дачах и в деревнях. В качестве топлива в нем применялся керосин, пары которого дожигали в отдельной камере. Чтобы не тратиться на топливо, был разработан способ сжигания отработанного масла, которое некоторые предприятия отдают дешево или даром.

Сделать печь своими руками не так трудно, но процессы сгорания масел, происходящие в ней, сложны. Чтобы пары полностью сгорали, их надо закручивать для лучшего перемешивания. Для полного сгорания масла тяжелые компоненты надо предварительно расщепить на легкие. Процесс называется пиролизом. Для испарения необходим подогрев самого масла.

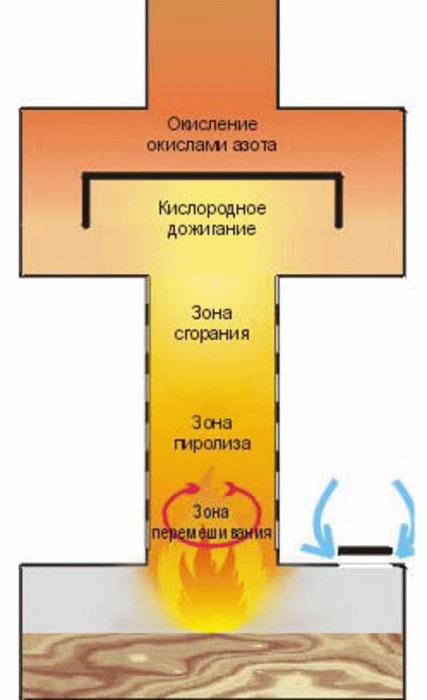

Принцип работы заключается в том, что сначала отработку поджигают в нижней камере. При этом в нее поступает воздух через дроссельную заслонку, которой регулируют интенсивность горения. Пары масла вместе с воздухом поднимаются вверх по вертикальной трубе, которая вместе с верхним бачком является камерой дожигания. При этом смесь перемешивается под действием силы Кориолиса. Интенсивность зависит от правильности выбора длины и диаметра камеры сгорания.

Для полного сгорания воздух через нижнюю заслонку поступает в недостаточном количестве. Поэтому он дополнительно подсасывается через отверстия, выполненные в вертикальной соединяющей бачки.

Затем поток газов переходит в камеру окончательного дожигания, выполненную в виде расширенной емкости сверху. Она сделана с горизонтальным разносом между выходом камеры сгорания и входом дымохода, необходимого для создания температурного скачка между зонами кислородного и окисно-азотного дожигания. Дело в том, что при температуре ниже 600 0 С оксиды азота активней кислорода, и они окисляют частицы топлива в первую очередь, разлагаясь при этом. С ростом температуры основным окислителем становится кислород и вредные вещества уходят через дымоход в атмосферу. Поэтому высокая температура в верхнем бачке нежелательна.

Виды печей на отработанном масле

Печи работают по принципу дожигания испарений при нагреве масла. Под это топливо подходит пиролизный агрегат, где можно производить его нагрев в вакуумной камере. В ней образуются испарения и поступают в печь дожигания. Туда же подается воздух для поддерживания горения. Пары сгорают с интенсивным выделением тепла.

Печь на отработке можно сделать самостоятельно. Материалом могут быть газовые баллоны, трубы или листовая сталь.

Как сделать мощности своими руками

Если владеть техникой электросварки, масляную печь можно сделать самостоятельно. Подготавливаются материалы по чертежам печи.

Чтобы собрать устройство, потребуются некоторые инструменты. Это:

• аппарат для сварки;
• шлифовальный электроинструмент;
• дрель со сверлами;
• слесарные инструменты.

После сборки соединения проверяются на герметичность, чтобы масло не могло просочиться через сварные швы и уплотнения.

Масляная печь на отработке включает две цилиндрические емкости, соединенные перфорированной трубой. Верхний бачок содержит внутри перегородку и смещен относительно нижнего по оси. Круглые емкости можно заменить на квадратные или прямоугольные. Печка при этом не станет хуже работать. На пол конструкция устанавливается с помощью приваренных ножек.

Обычная масляная печь имеет мощность не более 3-4 кВт. Ее можно сделать больше за счет пропорционального увеличения размеров. Следующим этапом является установка двух камер дожигания, бака для отработки с подачей в первую камеру сжигания и выдвижной топки. Наиболее эффективной является масляная печь с наддувом. Получение мощности более 15 кВт путем увеличения размеров нецелесообразно. Интенсивность испарения масла имеет предел, выше которого появляется сажа и чад.

Печь на отработке с наддувом

Изготовление двух камер требует проведения качественной сварки, потому конструкция получается сложной. Проще сделать все в одной емкости. Все физико-химические процессы будут происходить в ней. В данном способе отбор тепла от продуктов сгорания не нарушает работу процесс горения. Оптимальным вариантом является печь на отработке из газового баллона с применением наддува.

Печка представляет собой закрытый сосуд с заслонкой сверху для регулирования подачи воздуха. Через центральную часть по трубе подается воздух от вентилятора. После него надо установить обратный клапан, чтобы дымовые газы не попадали в помещение после прекращения принудительной подачи воздуха. В нижней части нагнетательной трубы выполнено множество отверстий для подачи необходимого количества воздуха в камеру дожигания.

Самодельные конструкции печей

Печь на отработке из газового баллона с наддувом обладает повышенной тепловой мощностью. При неправильной подаче воздуха под давлением можно достичь обратного результата до прекращения процесса горения. Здесь удобно увеличить длину дымохода, сделав горизонтальный участок, переходящий в конце в вертикальный. При этом улучшается обогрев помещения за счет большей поверхности теплоотдачи, но следует знать, что при слишком большой протяженности горизонтальных участков и наличии поворотов дымохода без наддува печь работать не будет. Высота трубы должна быть не менее 4 м, диаметр - не менее 10 см. Допустимо не более двух поворотов дымохода на 90 0 .

Печь на отработке с наддувом и дозаправкой может работать длительный период. Увеличивать размер камеры сгорания нельзя: масло не прогреется. Если при этом получится ее растопить, неконтролируемое горение большого количества топлива создает пожароопасность. Емкость заполняется не более чем на 2/3 объема в количестве до 0,5 л. Дозаправку можно обеспечить через трубку с краном по закону сообщающихся сосудов или подавать сверху капельным способом через воронку по трубе. Малые порции масла, попадающие на раскаленную чашу, мгновенно испаряются и воспламеняются. Преимуществом способа является отсутствие большого количества кипящего масла в камере сгорания, создающего опасность выброса. Тогда даже мини-печь на отработке с наддувом может отапливать помещение достаточно долго. Сложность заключается в обеспечении непрерывности процесса капельной подачи отработки, которая обычно контролируется визуально. Для этого нужна ее тщательная очистка и дозировка. Здесь следует отдавать предпочтение промышленным моделям. Печь на отработке с наддувом и дозаправкой лучше работает, когда масло распыляется воздухом.

Такое устройство встраивают в буржуйку, и она эффективно работает. Здесь важно обеспечить визуальный контроль за подачей масла снаружи печи. Расход регулируют краном, чтобы поступала тонкая струйка. При этом меняется мощность. Большое количество топлива подавать не нужно. Здесь эффект обеспечивается за счет попадания капель масла на раскаленную поверхность чашки. Когда топлива поступает немного, печь можно легко погасить, перекрыв его подачу.

Самодельные конструкции удобно подпитывать от внешней емкости через поплавковый регулятор уровня топлива. Поступление топлива в камеру сгорания создается через сообщающиеся сосуды. Мощность печи изменяется за счет воздушной заслонки.

Наддув можно использовать с целью усиления тяги, поскольку эффективное удаление продуктов сгорания - не менее важный процесс, чем нагнетание кислорода в топку. Вытяжка улучшается двумя способами - инжекционным и эжекторным.

Эжекторная конструкция печки с наддувом предпочтительней, так как здесь достаточно вентилятора производительностью от 1500 л/ч (кухонный, компьютерный или промышленный ВН-2).

Средства повышения эффективности печей

Простая мини-печь на отработке с наддувом не всегда устраивает пользователей из-за низкой производительности и малой функциональности. Для улучшения ее работы применяются дополнительные устройства.

1. Печь на отработке с водяным контуром. Работа печи с отбором тепла на водяное отопление организуется путем обвязывания корпуса змеевиком или создания водяной рубашки на дымоходе. В первом варианте змеевик делают из медной трубы, встроенный в систему отопления дома. Через нее производят циркуляцию теплоносителя. Водяная рубашка из металла делается в верхней части корпуса печи. Через нее также производится циркуляция жидкого теплоносителя. Простейшими устройствами являются труба, проходящая внутри камеры дожигания, и кожух на дымоходе. Чтобы печь на отработке с наддувом была эффективной, количество воды в резервуаре, контактирующим с ней, должно быть не менее 30 л. Экономайзер позволяет обогревать помещения с большими площадями. Печь на отработке с водяным контуром должна иметь расширительный бак с аварийным сливом, если жидкость закипит. Мембранную емкость устанавливать не рекомендуется.

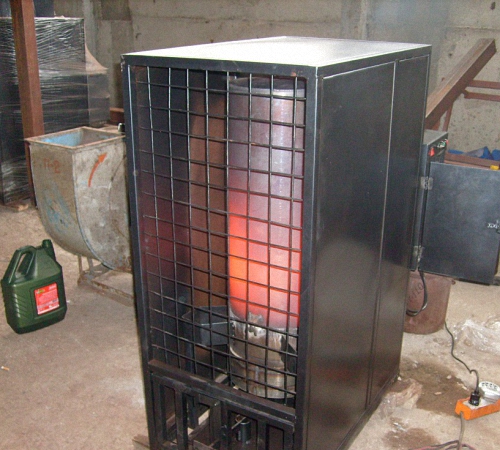

2. Воздушный теплообменник. Многие путают его с наддувом, но принцип работы у них разный. Самым простым теплообменником является обдув печки вентилятором. Способ не требует никаких конструктивных изменений, а обогрев помещения улучшается. Можно также прогонять воздух по трубе, вмонтированной в камеру дожигания или через короб, установленный сверху печки. Основным отличием воздушного теплообменника от наддува является то, что воздух не контактирует с топливом и продуктами сгорания, а подогревается через стенку. Слишком охлаждать камеру дожигания не рекомендуется, поскольку в ней сгорают экологически вредные окислы азота. Лучше отбирать тепло от дымохода, на входе в который температура продуктов сгорания составляет около 400 0 С.

Эксплуатация печи

Сначала печь разжигают. Здесь используют ветошь, бумагу и Растворитель или бензин наливают на поверхность масла и быстро поджигают длинным факелом. Долго выжидать нельзя, иначе образуется смесь паров горючей жидкости с воздухом и воспламенение происходит с хлопком. Поджиг с помощью легковоспламеняющихся жидкостей требует особой аккуратности.

Перелив топлива не допускается, иначе может произойти выброс. После разогрева масло начинает кипеть. Процесс регулируется воздушной заслонкой.

Емкости периодически очищаются металлической щеткой. Места скопления нагара простукиваются молотком.

Работа такого агрегата, как печь на отработке с водяным контуром, постоянно контролируется, так как нужно следить за тем, чтобы количество теплоносителя не было ниже нормы. С антифризом следует обращаться осторожно, не допуская его попадания на тело.

Заключение

Сжигать отработанное масло предпочтительней, чем перерабатывать. Тем более что разработана специальная печь на отработке с наддувом, для которой не требуется а можно сжигать масло напрямую. Целесообразность ее применения также заключается в высоком КПД, достигающем 80 %. Самодельная печь на отработке с наддувом может быть сделана из подручных средств, что позволит сэкономить значительные средства.

Очень часто в хозяйских постройках или домах, где проживают периодически, требуется установить экономичную печь. Доступным и бюджетным вариантом является печь - буржуйка на отработанном топливе. Настоящие хозяева быстро придумали, как пустить масло в дело и придумали отопительную систему, работающую на энергоемком топливе. Данное сырье сгорает, отдавая много тепла и отдает минимум сажи или копоти в помещение. Печь и способ отопления - максимально удобный вариант для обогрева многих хозяйственных построек, как гаражи, сараи, теплицы или загоны для животных.

Печь на отработке своими руками

Конструирование данной печки несложное и при наличии инструментов и материалов можно изготовить ее за несколько часов. Что касается сырья, то у автомобилистов утилизация отходов солярки, переработанного масла и других горючих материалов, является большой проблемой. Решение применять отходы переработки из автомобиля для отопления того же гаража или других построек является прекрасным решением, которое принесет двойную пользу. Дармовой материал, являющийся к тому же и практически безопасным для окружающей среды - идеальное решение. Осталось только сделать печь и применять топливо дважды, по назначению и как вторсырье. Взять использованное сырье можно в большом количестве на станциях техобслуживания и автопредприятиях. Там порой даже оплачивается утилизация переработанного сырья.

Положительные и отрицательные стороны использования отработки топлива

Самым главным преимуществом работы печки на отработке, сделанной своими руками, есть высокая экономичность. Отработка - практически бесплатное топливо, приобрести которое можно за чисто символическую сумму. Коэффициент полезного действия котельной установки не менее семидесяти пяти процентов. Это не самые высокие показатели, но и не маленькие. Среди преимуществ отопления при помощи экономичных печей на отработке, можно выделить такие параметры:

• теплоотдача данного типа обогрева соизмерима с электрическим обогревателем, мощностью пятнадцать киловатт. Средний расход топлива - один литр в час;
• за пятнадцать минут нагоняется высокая температура и прогревается помещение среднего размера;
• в ход пойдет любая отработка, это может быть трансмиссионное, амортизационное или моторное масло;
• конструкцию можно использовать при любых температурных режимах, низкая температура не повлияет на качество работы печи;
• чтобы сделать такую отопительную систему не нужны особые навыки, достаточно владеть сваркой и слесарными умениями;
• плоский верх печи позволяет готовить пищу на ней;
• сооружение достаточно мобильное и может быть перемещено в любое удобное место;
• сжигание отходов топлива можно назвать условно экологичными, но вред для окружающей среды минимальный;
• печь можно врезать в отопительную систему.

Что касается минусов данного варианта, можно выделить такие:

• чтобы исключить попадание угарного газа и дыма в помещение, необходимо изготовить достаточно длинный дымоход и хорошо изолировать его;
• следует заниматься чисткой котельной установки и дымохода не реже, чем каждые десять дней;
• вопрос хранения масла в зимний период требует заблаговременного решения, чтобы отработка не замерзла, его необходимо хранить в теплом месте или закапывать в грунт ниже полосы промерзания;
• тепло не накапливается, в помещении комфортная температура пока топится печь;
• для соблюдения техники безопасности необходимо приобрести огнетушитель и хранить его недалеко от выполненной собственноручно печи.

Печь на отработке своими руками, чертежи

При принятии решения соорудить отопительный прибор на отработке собственноручно, необходимо продумать, какой тип сооружения будет. Известны три варианта отопительной системы на использованном масле:

• Пиролизная горелка - изготавливается из листов металла или уже готовых трубок, баллонов, из себя такая система представляет два закрытых резервуара, соединенных между собой с помощью трубы. В нижний резервуар заливается отработанное масло, которое выделяет пары, те в свою очередь горят, распространяя тепло. Температуру можно регулировать, увеличивая или уменьшая поступление кислорода.
• Конструкция с встроенной вентиляцией - специально приспособленный вентилятор подает воздух во второй отсек, это позволяет осуществлять процесс топки результативнее, тепло распространяется по всей комнате.
• Конструкция с капельной подачей отработки - такая модель идентична принципу работы дизельного двигателя и является наиболее экономичной, но в то же время и самой сложной в изготовлении. В продаже имеются заводские аппараты и лучше приобрести готовую конструкцию. Данный тип печи довольно требовательный к качеству топлива и к его температуре.

Вариантов изготовления печи много, но при любой вариации, необходимые части отопительной системы такие:

• топливный бак или камера сгорания;
• камера дожигания;
• воздушная заслонка;
• патрубок дымохода;
• подача первичного воздуха;
• отверстие для вторичного воздуха;
• ножки.

У печки на отработке есть положительные и отрицательные стороны. Из плюсов можно выделить такие моменты:

• экономичность - невысокий расход топлива;
• легкость в изготовлении - сделать такую конструкцию можно за день;
• энергетическая независимость - топить печь можно в любое время сколько необходимо, без привязки к газу или электричеству;
• многофункциональность - печь отапливает помещение, при помощи отработки можно нагреть воду или приготовить пищу.

Минусами таких конструкций есть то, что:

• трубы для дымохода должны быть установлены только строго горизонтально с высотой трубы не меньше четырех метров;
• необходимо регулярно очищать дымоход.

Но не следует забывать о мерах предосторожности при использовании самодельных отопительных конструкций:

• в кипящее масло не должна попадать вода;
• во время работы отопительной системы необходимо аккуратно совершать дозаправку топлива;
• не использовать такой вариант отопления в комнатах с затрудненным доступом свежего воздуха;
• не бросать прибор без контроля на долгий период времени.

Печь на отработке из газового баллона, выполненная своими руками

Если в хозяйстве есть газовый баллон, его можно применить для изготовления самодельной печи на отработке. Благодаря толстым стенкам баллона, печь сможет долго функционировать, не прогорая. Форма баллона является идеальной для конструкции котельной установки. Для изготовления печи, понадобится:

• Для этого необходимо взять любой баллон объемом в пятьдесят литров. Толщина материала не должна превышать полтора сантиметра, иначе стенки не могут полноценно прогреваться и печь будет работать неправильно.
• Понадобится лист металла такой же толщины -до полутора сантиметров.
• Дымоходная труба должна быть не короче четырех метров, диаметром от десяти сантиметров.
• Труба для горелки лучше всего диаметром десяти сантиметров и длинной до тридцати пяти сантиметров.
• Для ножек потребуется металлический уголок или трубка.
• Из инструментов понадобится рулетка, дрель, болгарка, сварочный аппарат, электроды.

До начала работы баллон нужно освободить от остатков газа и тщательно промыть на улице. Даже если баллон кажется пустым и долгое время не использовался, следует соблюдать технику безопасности.

Баллон фиксируется для удобства и начинается работа по изготовлению печи.

Низ баллона - нижняя камера сгорания, высота данной части конструкции - около двадцати сантиметров, верхняя камера будет примерно такого же размера. К нижней части привариваются ножки из подручных материалов: уголка, трубок.

К отверстию люка верхней камеры приваривают перегородку, варится она как можно ближе к месту расположения дымохода, ее задача - задерживать в резервуаре разогретый дым.

После этого, нужно вырезать два круга, для этого используют металлические листы. Пойдут круги для крышки нижней камеры и для дна верхней камеры. В каждой из крышек делают отверстия по десять сантиметров в диаметре. Для нижней камеры отверстие располагается по центру, для верхней - ближе к краю по диаметру трубки для горения. В нижней крышке необходимо сделать отверстие около шести сантиметров в диаметре, оно необходимо для заправки топлива. У отверстия должна быть заслонка наподобие дверного глазка, с возможностью отодвигаться и устанавливаться на место.

В соединительной трубке сверлится сорок восемь отверстий - это камера дожигания, в которой пары отработки смешиваются с кислородом. Чтобы внутри конструкции не собиралась сажа и копоть очень быстрыми темпами, нужно прошлифовать внутренние части агрегата.

В подготовленное заранее отверстие приваривают соединительную трубку.

В камере сверху делают отверстие для дымоходной трубы, важно, что она должна располагаться строго вертикально, иначе хорошая тяга не обеспечится.

Печь для гаража на отработке своими руками

К классической конструкции можно присоединить дополнительные фрагменты и усовершенствовать печь. Мастера советуют попробовать такие дополнения:

• Одним из недостатков такой печи, считается быстрое охлаждение после прекращения процесса горения, чтобы воздушный обогрев был эффективнее, специалисты советуют изготовить теплообменник. Такое инженерное решение повысит коэффициент полезного действия печи и сможет результативнее обогревать помещение.
• Если соорудить рефлектор и сделать отвод трубы с подачей теплого воздуха в соседнее помещение, можно обогревать дополнительные комнаты.
• Чтобы печь выполняла функции бойлера, необходимо приварить бак для воды, который будет прогреваться от печи.
• Дополнительный резервуар с автоподачей масла поможет продлить период работы печи.

Покрасить конструкцию можно с помощью смеси жидкого стекла и алюминиевой пудры.

В гараже такая система отопления будет настоящей находкой, это поможет решить вопрос утилизации отработанного масла и обогрева помещения без высоких материальных затрат.

Как изготовить печь на отработке своими руками, можно посмотреть в видео. Там подробно рассказано, как сделать печь на отработке своими руками.

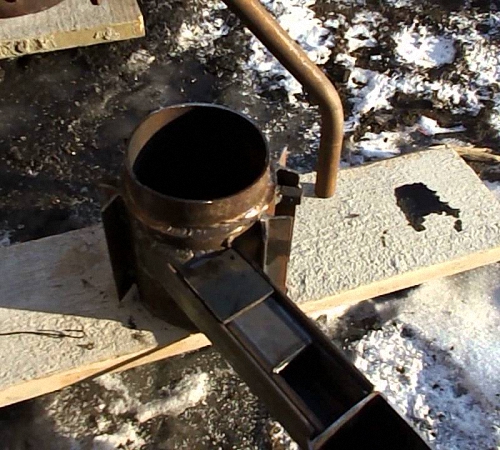

Печь на отработке капельного типа своими руками

Печь на отработке капельного типа изготавливается так же, как и описанные выше. Отличительной чертой такой конструкции является капельная подача горючего. Из внешнего бака при помощи капельницы подается масло. Чаще всего печь такого типа изготавливается из фреонового баллона при условии целостности игольчатого клапана. Внизу баллона вырезается отверстие для заливания использованного масла, необходимо сделать его таким размером, чтобы залив отработки из канистры был удобным. Если над отверстием расположить мелкую сетку, она сможет отфильтровывать заливаемые материалы. Так как резервуар для масла расположен выше уровня отопительной системы, следует приварить приспособления для подвеса бачка.

Для печи капельного типа идеально подойдет баллон из под газа. Изготавливается такой тип печи аналогично другим, ранее описанным.

Для правильного изготовления печи на отработке своими руками, необходимо внимательно рассмотреть все чертежи. В них подробно и детально описан алгоритм действий и этапность работы.

Но изготовление печи капельного типа на отработке своими руками достаточно непростое и если нет навыков такой работы, нужно внимательно изучить видео и чертежи данного варианта отопительной системы. Если нет уверенности, что все получится или нет достаточного запаса материала инструментов, можно приобрести агрегат заводского изготовления. Все правильно рассчитать и сделать оборудование безопасным - непросто.

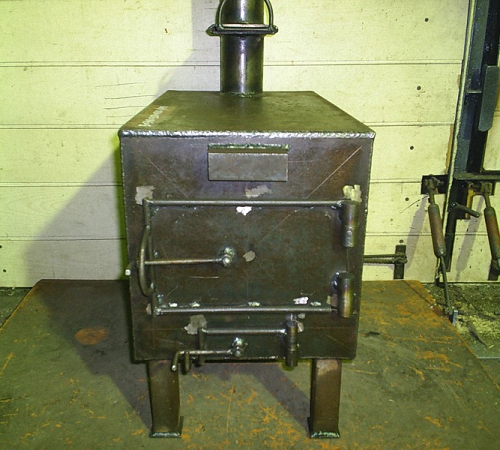

Печь на отработке и дровах своими руками

Печь на отработке и дровах своими руками или как ее называют - комбинированная - простое и высокоэффективное приспособление для отопления помещений. Комбинированные печи объединяют два важных принципа - высокую теплоэффективность и простое внутреннее строение. Такие печи - идеальный вариант для отопления нежилых помещений без больших экономических затрат.

Есть три способа изготовления устройства:

• самый простой способ - из стальных листов или баллонов;
• устройства с принудительным нагнетанием воздуха;
• устройство капельного типа.

Как уже отмечалось, изготовить последний вариант доступно только тем, кто обладает определенными навыками.

В комбинированной печи масло подается сверху, а дрова горят внизу.

Такой вариант печи - комбинированной - требует разумного использования. Грамотная эксплуатация должна проявляться в умении заправлять и разжигать отработку. При условии, что печь самодельная, необходимо особенно тщательно следить за правилами использования конструкции.

Дозаправка производится через приспособленное для этого отверстие, разрешено дозаправлять на две трети от нормы. Разжигается печь при помощи опилок, смешанных с отработкой. Для облегчения розжига используют бумагу.

Комбинированная печь становится все более популярной для отопления небольших хозяйственных построек. Это обусловлено дешевизной материала и высокой теплоотдачей. Но если говорить о сравнении печи на отработке и комбинированного варианта отопления, то первый вариант - дешевле и доступнее.

Изготовить печь на отработке под силу любому мастеру и если есть возможность покупать сырье, то данный тип отопления нежилых помещений экономически выгодный и удобный.

С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть. Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Второй способ разделения «тяжелого» топлива (масло любого происхождения) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

• простая конструкция;
• высокая эффективность;
• низкая стоимость оборудования и топлива;
• работает на любых маслах, органического, синтетического, растительного происхождения;
• допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Есть еще минусы:

• для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
• требуется регулярная чистка чаши и дымовой трубы — ежедневная;
• проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
• водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Порядок сборки такой:

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

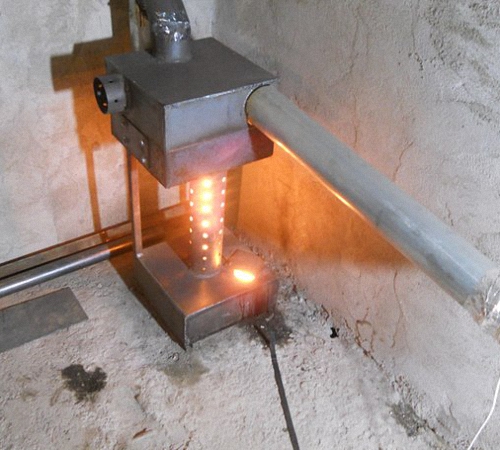

Мини печь на отработке своими руками

Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

Схема печи на отработанном масле с размерами — все, что нужно для того чтобы сделать ее самостоятельно

Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

В видео ниже показан вариант с квадратными емкостями, ее заправка и размеры.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

Печь из кислородного баллона

Схема печи «Геккон»

Печка на отработанном масле «Тайфун»

Печки на отработке заводского изготовления

Постоянное повышение цен на традиционное голубое топливо заставляет искать альтернативные источники тепла для отопления. Богатое на углероды и другие горючие компоненты, честно отработавшее свой ресурс, машинное масло является отличным топливом и вполне может претендовать на роль замены других источников тепловой энергии.

Простая по конструкции и вполне доступная для создания в домашних условиях, печь на отработке, позволит использовать, по сути, дармовой продукт, сэкономив при этом немалую сумму. По многочисленным отзывам, такие печки неплохо работают с соляркой и другими трудновозгораемыми продуктами нефтеперегонки, включая жидкий гудрон, солидол и т.д.

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец - охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно - сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

Конструктивно печка включает три основных зоны:

• зона горения паров кипящего масла;
• зона высокотемпературного горения продуктов пиролиза;
• камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности - лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Конструкция печи на отработанном масле

Лучший материал для корпуса печки - жаропрочная или тугоплавкая конструкционная сталь.

Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине - обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода - тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

Для самостоятельного изготовления печки потребуется:

• сварочный аппарат;
• болгарка с отрезными и шлифовальными кругами;
• готовые детали и подготовленные обрезки труб необходимого диаметра;
• краска для облагораживания внешнего вида вашей печки.

Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.

Увеличение эффективности обогрева помещения

Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:

• принудительным обдувом горячего корпуса - воздушное отопление;
• нагревом воды с последующей перекачкой ее в систему отопления - радиаторная система обогрева.

Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.

На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.

Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.

Правила безопасности при пользовании печкой

Учитывая высокую открытость пламени и высокую температуру нагрева - печка на отработке является источником повышенной опасности. Поэтому углекислый огнетушитель возле нее - не прихоть пожарного инспектора, а жизненная необходимость.

Для разжигания печи поверх масла наливается немного легковоспламеняющейся жидкости, например растворителя или бензина. Наливается совсем немного - чтобы начального пламени хватило для появления паров масла.

Очень важно исключить попадание воды в кипящее масло. К чему это приведет, легко понять, вспомнив, что происходит, если на сковородку с раскаленным маслом случайно попадет капля воды. Источником воды может стать кастрюля или чайник на печке, скопившийся на внутренних поверхностях в холодное время иней или конденсат. Не рекомендуется наливать вместо масла другие горючие жидкости неизвестного происхождения.

Итог

Простота конструкции и эксплуатации печи на отработке делает ее необычайно привлекательной для умельцев, а дешевизна топлива и малое его потребление - очень выгодным и в экономическом плане.

При соблюдении элементарных правил безопасной эксплуатации это устройство вполне может стать основным источником тепла для пристроек, хозяйственных помещений, и даже дач для сезонного проживания.
