Как сделать безопасную электропроводку в деревянном доме?

Самым популярным материалом для строительства дачных домов было и остается дерево. Которое, при всех своих многочисленных достоинствах имеет один серьезный недостаток, - является, как говорят пожарные, «сгораемым материалом».

Пожарная статистика свидетельствует - более половины возгораний в деревянных домах возникает из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего становится нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода либо из-за механических повреждений изоляции.

Отчего так происходит?

Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку по деревянным основаниям, смело пряча ее за обшивку потолка, под облицовку стен, за плинтуса, в пустоты перекрытий и втолковывая «неразумному» клиенту, что именно так и нужно поступать.

Запомните! Монтировать скрытую электропроводку в деревянных домах, используя гофрированную трубу ПВХ, пластиковый короб НЕЛЬЗЯ!

Почему?

На самом деле, причин несколько. Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.

Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, причем контрольные электроизмерения повреждений могут и не зафиксировать.

Однако при подключении всего необходимого электрооборудования электропроводка начинает функционировать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или провода, неминуемо ослабляет изоляцию, из-за чего возникает короткое замыкание в электропроводке.

Достаточно тонкие стенки пластиковых труб и ПВХ-коробов из не в силах выдержать замыкание без перегорания, следовательно, замыкание, увы, неизбежно повлечет за собой возгорание.

Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба ПВХ, проложенная в пустотах деревянных стен, перекрытий и полов, - объект повышенного внимания со стороны нередких в деревянных домах грызунов, стремящихся «попробовать на зуб» детали ваших коммуникаций.

Для мышей, а тем более, для крыс не составит труда перегрызть достаточно тонкую трубу или короб из ПВХ, оголив жилы проводов, последствием чего является короткое замыкание в скрытой электропроводке.

Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. Как результат - малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, поскольку процесс горения, происходящий ЗА стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар вы все равно не сможете.

Можно ли избежать этих проблем?

На первый взгляд, если производить прокладку электропроводки в деревянном доме согласно требованиям СНиП, ПЭУ, проблем не возникнет. Однако на деле не все так просто. Прежде всего, потому, что требования ПУЭ в отношении монтажа электропроводки в деревянных строениях чрезвычайно жесткие. Кстати, именно жесткость нормативов чаще всего и вынуждает «доморощенных» электриков их нарушать.

Тем не менее, прокладка пожаробезопасной электропроводки в деревянном доме - мероприятие реально выполнимое, при этом вы можете сами выбрать, какую именно использовать проводку.

В нижеприведенной таблице представлены виды электропроводок и способы прокладки проводов и кабелей согласно условиям пожарной безопасности.

Рассмотрим подробнее все виды пожаробезопасной электропроводки в деревянном доме.

Скрытая электропроводка

Хотя большинство компетентных источников на данную тему не рекомендуют монтаж скрытой проводки по сгораемым, в нашем случае, деревянным конструкциям, однако при условии соблюдения требований пожарной безопасности и отсутствия проблем с финансами такую проводку сделать можно.

Ниже мы приводим нормативный документ (ПЭУ-6) в его части, касающейся прокладки скрытой проводки внутри помещений.

По сути, способов пожаробезопасной прокладки скрытой проводки в деревянном доме всего два.

Один из них - прокладка скрытой электропроводки при помощи металлического рукава (трубы) . Главное достоинство этого способа заключается в том, что в случае возгорания металлическая труба защитит прилегающие конструкции от огня.

При использовании данного способа проводки вам необходимо будет соблюсти несколько жестких условий: для защиты стенок трубы от коррозии она должна быть изнутри окрашена либо оцинкована. Для защиты изоляции кабеля от острых кромок, получающихся при нарезке труб, на их концы необходимо одеть специальные пластиковые заглушки. Плюс, для такой проводки вам понадобится просверливать в толще стен углубления в виде каналов, в которые, собственно, и укладываются затем металлические трубы.

Оптимальный вариант для такого варианта проводки - медные трубы. Благодаря тому, что трубы из меди гнутся достаточно легко и их можно прокладывать без специальных инструментов, монтаж проводки хоть в какой-то мере упрощается. Однако за простоту и удобство вам придется платить высокую, в буквальном смысле, цену - медные трубы стоят очень недешево.

В соответствии с ГОСТ Р 50571.15-97 (МЭК 364 5 52 93): п. 522.3.2, трубы следует укладывать с незначительным уклоном, чтобы обеспечить возможность вытекания конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, тот же угол наклона или герметичность соединений, крайне затруднительно, если не сказать невозможно.

Второй способ прокладки скрытой электропроводки в деревянном строении - по слою штукатурки (намету) толщиной не менее 10 мм со всех сторон.

Способ вроде бы простой, однако при его использовании возникает вопрос: каким образом соблюсти нормативы ПЭУ относительно сменяемости электропроводки. Как вариант, можно замонолитить в штукатурку, предварительно упаковав его в гофру. Формально, конечно, нормативы ПЭУ будут соблюдены, но по факту перетянуть жесткий провод будет уже невозможно.

Более того, ни один специалист не сможет спрогнозировать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Не пойдут ли трещины? Не начнет ли она отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться, по меньшей мере, странно.

Следует подчеркнуть, что оба этих способа достаточно затратные и по средствам, и по усилиям, и по времени. Плюс, требуют планирования электропроводки еще на этапе строительства.

Открытая электропроводка

- Проводка в электротехнической гофрированной трубе

Этот способ предполагает протягивание кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одну трубу можно поместить два или больше кабелей.

К недостаткам данного способа относится, прежде всего, его неэстетичность - вряд ли вам понравится перспектива «украсить» свой дом несколькими рядами гофрированных трубок. С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно проложить ровно, «по струнке», все ее изгибы и провисания также не добавят шарма вашему жилищу.

Еще один минус: гофрированная труба - отличный «пылесборник», удалить из которого накопившуюся пыль весьма затруднительно.

- Проводка в электротехнических коробах (кабель-каналах)

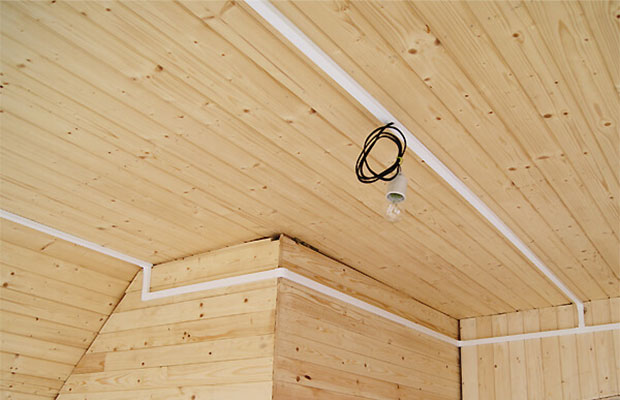

При этом способе кабель укладывают в из не поддерживающего горение пластика и закрывают защелкивающимися крышками.

Основная проблема при использовании данного способа связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, причем эти значения приведены для домов из качественного клееного бруса, усадка которых минимальна. На практике это означает, что усадка в три сантиметра (для типового двухэтажного дома) сдавит все короба, крышки слетят, сами короба треснут. Как результат - проводку придется переделывать!

Во-вторых, чтобы аккуратно и ровно установить пластиковые короба потребуются определенный навык и сноровка. Прибавьте сюда проблемы с фурнитурой - увы, производители предлагают довольно скудный ассортимент поворотов, углов, заглушек, стыков, без которых аккуратно установить кабель-каналы практически невозможно.

Еще один существенный недостаток электропроводки в кабель-каналах - ее скучный, офисный вид.

К достоинствам данного способа можно отнести его дешевизну, минимальные трудозатраты и возможность в будущем легко произвести любые изменения.

- Проводка открытым кабелем

Последним мы рассмотрим наиболее оптимальный из всех способов прокладки электропроводки в деревянном доме - проводка открытым кабелем.

Естественно, при использовании незащищенного открытого кабеля говорить об эстетике помещения тоже не приходится. Мало того, что сам кабель в обычной изоляции (к примеру, наиболее распространенный ПУНП) выглядит довольно уныло, так под него еще необходимо будет установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см.

Однако есть и другой способ. Это так называемая ретро проводка на изоляторах. Ее основные достоинства - возможность соблюдения всех необходимых требований безопасности , плюс, оригинальный, чрезвычайно популярный в последнее время дизайн интерьера в стиле ретро.

Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.

Компания ООО "Сальвадор"

Как сделать скрытую электропроводку в деревянном доме - правильно, надежно, согласно всех правил и норм?

Ответ на этот вопрос придется долго искать в разных нормативных документах, правилах и инструкциях- ПУЭ, правила пожарной безопасности и т.п.

Я тоже в свое время очень заинтересовался этим вопросом, пришлось перелопатить немало литературы, поползать в интернете по сайтам и форумам и оказалось что вопрос довольно не однозначен…

Некоторые требования правил просто отстали от жизни и устарели с появлением новых материалов и технологий, а трактову других правил можно толковать двояко.

Но все таки основные требования есть и они довольно жесткие для деревянных домов со скрытой электропроводкой .

Вот что я выяснил.

Не буду долго тянуть резину- если вы вдруг решили делать скрытую электропроводку в деревянном доме по всем правилам- готовьтесь тянуть второй водопровод из труб…

Да, да- не удивляйтесь, именно такие требования в ПУЭ для скрытой электропроводки в деревянном доме, даже если это проводка в доме из клееного бруса …

Вся разводка электропроводки по дому, включая переходы сквозь стены и перекрытия должна быть сделана:

в металлических трубах;

в слое штукатурки в трубах или гофре (не ПОД штукатуркой, а именно В ней!)

Если делать в металлических трубах- распредкоробки и подрозетники тоже ддолжны быть металлические.

В слое штукатурки прокладывать в трубах или гофре требуется потому, что согласно требованиям ПУЭ электропроводка в деревянном доме должна быть сменяемая и предусмотрена возможность ее замены полностью или частично.

Как вам такая перспектива? Не очень то впечатлает? Меня честно говоря тоже…

Кстати если электропроводка проложена между деревянной стеной и гипсокартоном в воздушном зазоре- это тоже скрытая электропроводка!

А почему нельзя просто сделать штробы или пазы в дереве и использовать кабель в негорючей изоляции? Или просто под штукатурку проложить?

Или в пластиковой гофре, кабель- канале сделать?

Нет, никак нельзя…

Такие жесткие меры безопасности при монтаже скрытой электропроводки в деревянном доме применяются что бы исключить пожар при коротком замыкании и других неисправностях электропроводки.

Тут главная суть вот в чем.

При КЗ в проводе возникает электрическая дуга , у которой очень высокая температура (пламя горелки в газовой плите в тысячу раз слабее!).

Так вот: цель металлических труб и слоя штукатурки- локализовать (убить) эту дугу, не дать ей распростаниться и стать причиной пожара.

Для этого металлическая труба должна быть определенной толщины при разном сечении провода что бы электрическая труба не могла прожечь стенки и вырваться наружу.

Для провода сечением до 2,5 кв.мм толщина стенки металлической трубы не нормируется!

Естественно что никакая пластиковая гофра или пластиковый кабель-канал не способны выдержать воздействия электрической дуги, возникающей при коротком замыкании.

В слое штукатурки происходит тоже самое- дуга самозатухает из-за отстутствия воздуха, а слой штукатурки прожечь она тоже не может. Поэтому никаких последствий КЗ не вызывает.

Так же такой способ прокладки защищает электропроводку и от других неприятностей- мышей например, которые и на сытый желудок с удовольствием лакомятся изоляцией проводов…

Все это необходимо так как электропроводка скрытая и недоступна для осмотра и обслуживания- мы же не будем раздалбливать штукатурку что бы убедиться в том что изоляция провода не нарушена.

Электрическая дуга- 330 кадров в секунду:

Кстати металорукав непригоден для этих целей и в нем тоже нельзя делать скрытую электропроводку. Он не обладает локализационной способностью для самозатухания электрической дуги.

Хотим мы этого или нет но требования правил выполнять обязаны, особенно если строится новый дом, который в дальнейшем будет приниматься энергонадзором.

Хотя выполнение этих правил доводит до плачевных курьезов…

На одном из форумов читал что делали скрытую электропроводку в металлических трубах в новом доме, построенном из клееного бруса.

Сделали все по правилам, сверлили брус, прокладывали трубы, соединяли их,гнули и т.д.

В итоге сруб дома после усадки- просто повис на этиз трубах…

Образовались щели между рядами бруса в несколько сантиметров. Пришлось трубы вырезать и делали электропроводку открытым способом.

Кстати в Канаде делают электропроводку без всякой защиты - просто кабелем в двойной изоляции! Что в щитовых домах, что в брусковых или бревенчатых. Почему?

А потому что во первых у них УЗО применяется аж на 5мА , во-вторых у них жила заземления в кабеле идет сразу без изоляции.

То есть если например трехжильный кабель, то между двумя жилами в изоляции сделана голая медная жила заземления. У нас таких кабелей я не встречал.

Это позволяет очень рано уловить с помощью УЗО ток утечки, возникающий при ухудшении изоляции фазного или нулевого провода.

Мое личное мнение- монтаж в металлических трубах это уже черезчур… Я честно говоря вживую подобное ниразу не видел. Это действительно очень дорого и трудоемко.

В основном я встречаю монтаж по дереву просто в пластиковой гофре, очень редко- в металорукаве, а под штукатурку- так и вовсе просто кабель в двойной изоляции.

Конечно это не соответствует правилам, но такова реальность! И не от хорошей жизни так делают, далеко не каждый потянет материально электромонтаж в металлических трубах.

Если придется сдавать объект энергонадзору или пожарникам или вы хотите сделать электропроводку максимально безопасной, по принципу “сделал один раз хорошо и забыл”- то лучше уж тогда пробрасывать провода в пластиковой гофре в слое штукатурки и устанавливать обязательно УЗО или дифавтоматы.

Давайте рассмотрим причины, по которым может произойти короткое замыкание в кабеле и как следствие- дальнейший пожар при неправильно сделанном электромонтаже:

а) бракованый кабель. То есть изоляция токоведущих жил изначально повреждена или не соответствует требованиям еще на заводе-изготовителе.

Как избежать: покупать качественный кабель, делать проверку сопротивления изоляции.

б) мыши и другие ползучие твари )))

Как избежать: монтаж в штукатурке или в металлическом каркасе- трубы, короба и т.п.

в) физическое повреждение изоляции электропроводки . Например при ремонте- случайно вкрутить саморез, забить гвоздь и т.п.

Как избежать: А никак… При желании и трубу металлическую можно болгаркой перепилить.

г) нарушение изоляции из-за перегрузки электропроводки.

Как избежать: правильной установкой и выбором автоматических выключателей или предохранителей.

Если решите делать скрытую электропроводку в деревянном доме в слое штукатурки в гофротрубе, помочь расчитать материал поможет программа “Электрик”. Как это сделать- я рассказывал и показывал в статье

А какое ваше мнение по этому вопросу? Как вы делаете электропроводку в деревянном доме ?

С удовольствием отвечу на ваши комментарии!

И напоследок- видео электрической дуги. возникающей при отключении автоматического выключателя:

Узнайте первым о новых материалах сайта!

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
3. Возможность замены кабеля, уложенного в трубе.
4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований и соответствия ГОСТ Р 50571.1- 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить . Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

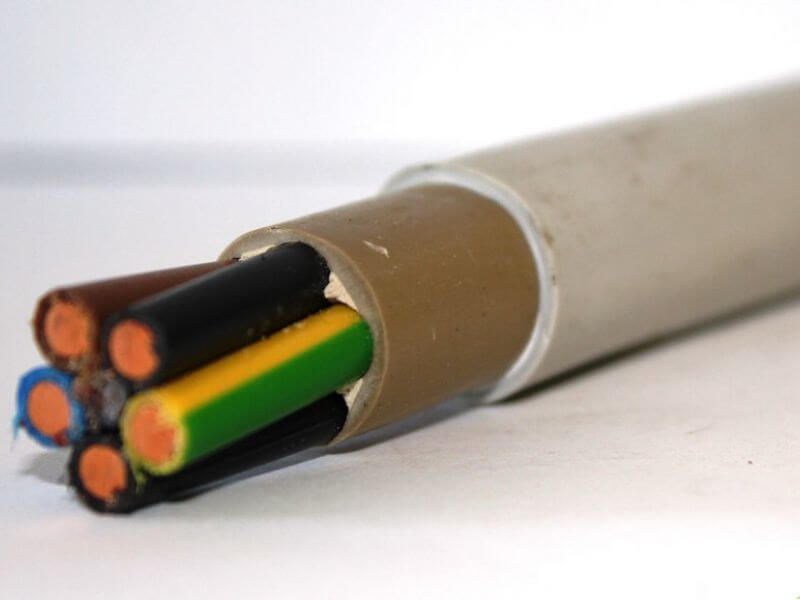

Для прокладки скрытой проводки по дереву специалисты рекомендуют , разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Установка розетки в деревянную стену

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы

Одним из наиболее ответственных мероприятий при постройке дома из дерева является его электрификация с соблюдением правил противопожарной безопасности. Обычно заводом в дом и дальнейшей прокладкой кабелей к каждой точке занимаются профессиональные электрики, хотя некоторые домовладельцы склонны брать ответственность на себя, занимаясь этим непростым делом. В помощь тем, кто решил провести электричество в доме самостоятельно, пошаговая инструкция в сопровождении правил, обязательных для исполнения.

Правила прокладки электрокабеля в деревянных конструкциях

Прежде, чем заняться в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков. Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке.

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку. Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

• предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
• в приоритете открытый (наружный) способ прокладки проводов;
• использование металлических (негорючих) подрозетников и распределительных коробок;
• отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
• при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
• рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
• особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
• распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.

Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.

Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.

При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.

Проектирование электроснабжения – основные моменты

Всяким комплексным монтажным работам предшествует проектирование, в том числе и устройству проводки в деревянном доме. Но прежде необходимо согласовать обеспечение электричеством жилья с организацией, предоставляющей услуги по электроснабжению, специалисты которой должны разработать технические условия – основу для дальнейшего проектирования. При этом оценивается суммарное энергопотребление, набор необходимого электрооборудования для ввода в дом силового кабеля.

Для частного домовладения по утвержденным нормативам считается допустимым электропотребление в пределах 15 КВт одномоментно, чему соответствует установка на входе на 25 А. Если потребление превышает обозначенный показатель, необходима установка дополнительного преобразователя электротока.

Проектирование начинается с обозначения на схеме постройки расположения потребителей электроэнергии. Одни из них будут запитаны от общей сети (освещение и приборы, подключаемые к обычным розеткам), другие подсоединены к распределительному щитку посредством отдельного кабеля. Так подключаются приборы повышенной потребляемой мощности (электроплиты, водогрейные бойлеры, электрические котлы отопления). Каждый из мощных потребителей электроэнергии предусматривают подключение через индивидуальный автоматический выключатель.

В зависимости от количества приборов и их мощности, что будут предположительно запитаны от той или иной комнаты, рассчитывается число необходимых розеток и сечение подводящего электрокабеля. В целях предупреждения перегрева проводников при используется кабель с сечением жилы не менее 1,5 мм. К розеткам подводите не менее 2,5 мм. Не рекомендуется использование тройников и электропереносок, желательно устанавливать точек электропотребления больше, чем предполагается использовать электроприборов.

Также при проектировании отмечаются места расположения распределительных коробок и пути сообщения их с осветительными приборами, выключателями и розетками. При этом учитываются минимальные расстояния от проложенного кабеля до дверных и оконных проемов (не менее 10 см), пола и потолка. Схема прокладки кабелей, особенно при их скрытой установке, поможет в будущем не повредить проводку при проведении различных монтажных и отделочных работ. При проектировании разводки электропроводки учитываются не только личные представления об удобстве расположения электроточек и кабелей, но и требования, продиктованные соображениями безопасности и целесообразности, к каковым относятся такие правила:

• недопустимо соединение точек электропитания по кратчайшему пути – кабели прокладываются только вертикально и горизонтально, образуя переходы направления под прямым углом;
• выключатели устанавливаются в промежутке 0,6-1,2 м от напольной поверхности, для розеток определен допустимый диапазон высот расположения 0,4-0,8 м;
• выключатели, розетки и распределительные коробки должны быть свободно доступны для пользования, ревизии или ремонтных работ;
• исключается прямой контакт проходящих проводов с металлическими предметами и друг с другом (расстояние между соседними кабелями не должно быть меньше 50 мм).

Соединение медных и алюминиевых проводников, если таковые имеются, запрещено выполнять методом скрутки. Во избежание быстрого окисления таких контактов рекомендуется применять специальные клеммные блоки.

Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

1. 1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
2. 2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
3. 3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
4. 4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися "усами".
5. 5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения - высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

Требования

1. Освещение
2. Розетки
3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм - 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО - оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А - УЗО на 16А, АВ на 16А - УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:

Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.
