Создание и ремонт системы отопления, как правило, предусматривает замену либо установку отопительных приборов. К счастью, провести данные работы при желании можно и своими руками, сэкономив массу средств. В каком порядке должна проводиться установка радиаторов отопления, что необходимо для выполнения работ и какие нюансы могут поджидать во время ремонта – об этом мы и поведаем в нашей статье.

Что нужно для установки?

Монтаж любого радиатора отопления не проходит без покупки определенных расходных материалов и использования специальных приспособлений. При этом, вне зависимости от типа, набор нужных материалов всегда остается практически идентичен . Различия заключаются лишь в небольших моментах, к примеру, для установки батареи из чугуна применяются более крупные заглушки, автоматический воздухоотводчик размещается выше системы, а кран Маевского не используется вовсе.

В отличие от чугунных изделий установка биметаллических и алюминиевых радиаторов отопления производится одинаково.

Что касается размещения панельных изделий из стали, то процедура их монтажа имеет небольшие отличия, затрагивающие момент навешивания батареи. В данном случае в наборе должны предусматриваться кронштейны, кроме этого, с обратной стороны обязательно должны находиться металлические дужки , посредством которых отопительный прибор устанавливается за крючки кронштейнов.

Запорная арматура

В процессе установки радиатора отопления также необходима пара запорных или шаровых кранов. В первом случае они должны регулироваться. Изделия размещаются на выходе и входе каждой батареи.

Обыкновенные шаровые краны применяются для экстренного ремонта, чтобы выключить и демонтировать радиатор, к примеру, на момент отопительного сезона. При таком подходе, даже если во время ремонта что-то пойдет не так, система будет по-прежнему функционировать без ремонтируемой части. Главным преимуществом подобного решения выступает малая стоимость шаровых кранов. Но с другой стороны вы лишаете себя возможности настраивать теплоотдачу.

Почти то же самое делают и запорные регулирующие краны, за одним исключением – они также могут корректировать интенсивность потока теплоносителя. Конечно, здесь цена вопроса будет немного выше, однако это даст возможность в дальнейшем изменять теплоотдачу. Помимо этого, внешне подобные устройства выглядят на порядок лучше, в особенности в угловом и прямом исполнении. В результате вы получаете более аккуратную обвязку.

При необходимости возле шарового крана на подаче теплоносителя можно установить терморегулятор . Он представляет из себя небольшой элемент, дающий возможность корректировать теплоотдачу батареи. Однако, если ваш радиатор отопления сам по себе неважно обогревает помещение, то монтировать терморегулятор не стоит! В противном случае поток уменьшится, и батарея станет греть еще хуже.

Сегодня существуют различные виды терморегуляторов, начиная с электронных автоматических и заканчивая обычными механическими. Последние, кстати, применяются в домах чаще других.

Заглушка

При боковом подключении радиаторы имеют, как правило, 4 выхода. Один из них прикрывается заглушкой, второй комплектуется краном Маевского, остальные два отводятся для обратного и подающего трубопровода. Как и подавляющее число современных отопительных батарей, изделие обычно окрашено белой эмалью, приятно дополняя интерьер дома.

Автоматический воздухоотводчик или кран Маевского

Эти элементы представляют из себя небольшие приспособления для сброса воздуха, накопившегося в радиаторе. Установка производится на коллектор, обязательна при использовании биметаллических и алюминиевых радиаторов. Габариты устройства существенно меньше, нежели диаметр коллектора, исходя из чего может потребоваться дополнительно переходник. Однако краны Маевского, как правило, поставляются вместе с переходниками. Единственное, что потребуется от покупателя – это точно знать диаметр коллектора.

Что касается автоматических воздухоотводчиков, то их установка также производится на радиаторы. В сравнении с кранами Маевского, они имеют более крупные габариты, из-за чего изготавливаются лишь из никеля и латуни. Со временем воздухоотводчики могут покрываться эмалью, портя внешний вид радиатора. Исходя из этого, установка этих элементов проводится не так часто.

Дополнительные инструменты и материалы

Кроме перечисленных элементов, для установки и навешивания радиаторов отопления обязательно потребуются кронштейны и крюки . Причем их число напрямую будет зависеть от габаритов самой батареи:

• Если размеры изделия не превышают 1,2 метра либо количество секций не больше 8, то достаточным будет пары точек фиксации – по одной снизу и сверху;

• Каждые следующие 5-6 секций или 50 сантиметров длины обязывают использовать по дополнительному фиксатору снизу и сверху.

Для герметизации соединений потребуется фум лента, сантехническая паста или льняная подмотка.

Вместе с этим во время работ не обойтись без дюбелей, уровня и дрели со сверлами. Кроме этого, потребуется специальное оборудование для крепления фитингов и труб, хотя оно по большей части зависит от типа труб.

Место крепления радиатора

Принято, что отопительные системы размещаются под окном. Нужно это для отсечения холодного воздуха от окна теплым, поднимающимся вверх. Избежать запотевания окон можно за счет габаритов отопительного прибора, где показатель ширины не должен превышать 70-75 процентов от ширины окна. При монтаже необходимо учитывать следующие параметры:

• Расстояние от стены до стенки должно составлять от 2 до 5 сантиметров;
• По центру оконного проема, где максимально допустимое отклонение не должно превышать 2 см;
• Промежуток до подоконника 10-12 сантиметров;
• Между полом и радиатором – 8-12 сантиметров.

Порядок монтажа батареи

Теперь поговорим о том, как правильно производится установка радиаторов отопления. Работы будет выполнять намного легче, если поверхность стены за батареей будет максимально ровной.

На участке намечается середина проема, под подоконником на расстоянии 10-12 см вычерчивается горизонталь. Вдоль этой линии в дальнейшем станет ровняться отопительный прибор. Размещать кронштейны следует таким образом, чтобы верх соответствовал начерченной линии, другими словами оставался строго горизонтально. Подобное расположение приемлемо для квартир и систем, использующих принудительную циркуляцию . По ходу теплоносителя в системах с естественной циркуляцией выполняется маленький уклон, равный 1-1,5 процентам. Превышать эти значения нельзя, иначе будут образовываться застои.

Установка на пол

Обычно монтаж отопительного оборудования производится на стены, однако бывает так, что они не способны выдержать даже маловесные изделия из алюминия. Такое бывает при обшивке стен гипсокартоном или штукатурке легким бетоном. В этих случаях применяется напольная установка.

Некоторые разновидности стальных и чугунных радиаторов изначально комплектуются ножками, однако не всегда они устраивают хозяев по своим характеристикам и внешнему виду.

Биметаллические и алюминиевые изделия также могут устанавливаться на пол. При этом предусматриваются специальные кронштейны , которые и фиксируются к напольной поверхности. Далее монтируется отопительное оборудование, на ножках дугой устанавливается нижний коллектор. Сами ножки бывают как с фиксированной ножкой, как и настраиваемой. Исходя из материала крепление может происходить при помощи дюбелей или гвоздей.

Фиксация к стене

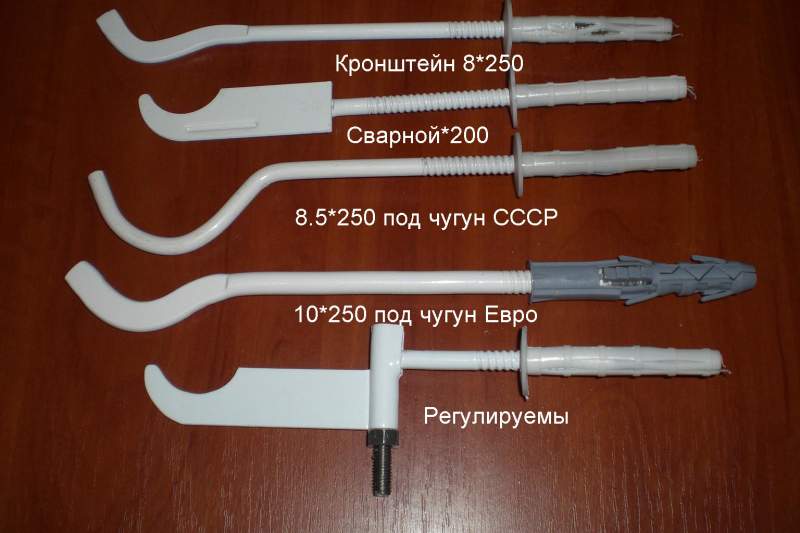

В зависимости от вида дюбелей выбираются крюки. В стене просверливается отверстие нужного размера, куда в дальнейшем устанавливается пластиковый дюбель. Далее вкручивается крюк. Промежуток между отопительным прибором и стеной корректируется крюком за счет вкручивания/откручивания.

В процессе монтажа крюков стоит учитывать, что большая часть нагрузки будет приходить на верх конструкции . При этом низ необходим лишь для удерживания системы в нужном положении. Установка производится на 1,5 сантиметра ниже нижнего коллектора. Если этого не сделать, то в последующем радиатор просто не получится нормально повесить.

Кронштейны прислоняются в месте, где непосредственно будет происходить установка. С этой целью первым делом прикладывается к стене батарея, после чего отмечаются места соприкосновения кронштейнов. Далее просверливаются отверстия, забиваются дюбеля и вкручиваются кронштейны. Разместив все крепления, после навешивается батарея.

Способы обвязки радиаторов отопления

Установка отопительных систем проводится с последующим соединением к трубопроводу. Существует 3 основных метода подключения:

• Диагональное;
• Одностороннее;
• Седельное.

При выборе радиаторов с нижним подключением выбирать особо не приходится. Связано это с тем, что каждый производитель сам указывает подачу и инструкцию по установке, которую необходимо соблюдать! В противном случае просто не будет тепла в доме. При выборе систем с боковым подключением способов установки заметно больше.

Седельное соединение

При скрытой проводке труб либо нижней разводке установка данным методом считается менее заметной по готовому результату и более удобной.

При нижней однотрубной разводке и седельном соединении, как правило, применяют 2 способа – без байпаса и с ним. Краны могут монтироваться и без байпаса, при желании радиатор демонтируется с размещением временной перемычки между кранами.

Намного реже данный вид подключения применяется при вертикальной разводке, например, в стояках в многоэтажных зданиях. Объясняется это увеличенными тепловыми потерями , которые составляют 12-15 процентов.

Диагональное подключение

По теплоотдаче диагональное соединение радиаторов отопления считается наиболее оптимальным из всех. Теплоотдача считается самой большой.

В квартирах с вертикальными стояками и однотрубной системой готовый результат получается не самым привлекательным, хотя многие жильцы все равно мирятся с этим из-за повышенной эффективности.

Важно заметить, что байпас опять же будет нужен при однотрубной системе!

Одностороннее соединение

В условиях квартиры чаще всего используется одностороннее подключение. Оно может быть однотрубным, что вероятнее всего, или двухтрубным. Сегодня в квартирах чаще всего применяются металлические трубы, а потому есть смысл разобрать способ обвязки стальными трубами. Помимо труб нужного диаметра, для установки также потребуется по паре тройников, шаровых крана и сгона.

Все соединяется. Байпас считается обязательным при использовании однотрубной системы . При помощи него возможно выключение радиатора без необходимости спускать системы. На байпас устанавливать кран нельзя, иначе таким образом вы перекроете движение теплоносителя, сильно расстроив соседей. Да и от штрафа в таком случае отделаться будет сложно.

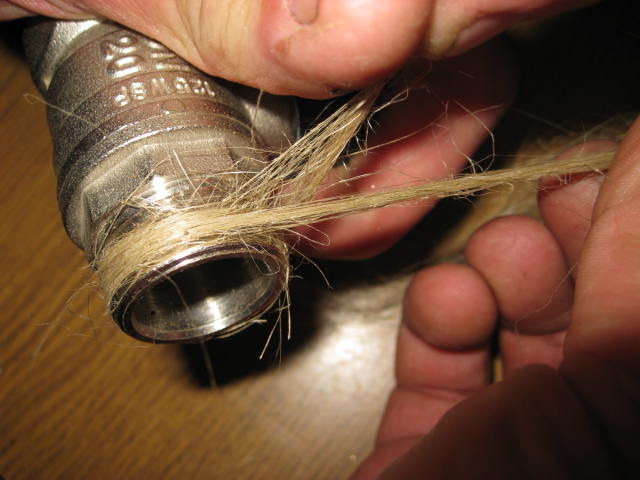

Льняной подмоткой либо фум-лентой уплотняются соединения с резьбой. Далее сверху наносится паста. Не нужно использовать много подмотки при закручивании крана в коллектор. При большом ее количестве не исключено образование микротрещин, что в дальнейшем приведет к дальнейшим повреждениям. Этот момент остается актуальным почти для всех отопительных изделий, не считая чугунных приборов.

Байпас можно и приварить, если есть соответствующий инструмент и навыки.

С двухтрубной системой байпас не обязателен. Внизу подключается обратка, сверху – подача.

Указанный вид соединения редко используется при нижнем расположении труб, например, когда они уложены по полу. Связано это с не самым привлекательным видом. Вместо этого чаще применяется диагональное соединение.

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.

Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

• чугунные;
• алюминиевые;
• биметаллические;
• стальные;
• медные;
• пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона , потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

• Кран Маевского . Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
• Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
• Заглушка . Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
• Шаровые или запорные краны . Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
• Крюки, кронштейны и пластиковые дюбели . Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
• Льняная подмотка либо фум лента, а также сантехническая паста . Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

• дрель и сверла для нее;
• уровень;
• инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Крепление радиатора к полу - как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация. Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

• Односторонний способ . Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
• Диагональное подключение . Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
• Седельное подключение . Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка. Читайте также: " ".

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ. Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

Знание нюансов о грамотном проведении процессамонтажа радиаторов отопления позволит обеспечить надёжный, качественный и долговечный обогрев помещения.

При самостоятельном монтаже батарей важно соблюдать правила установки и нормы СНиП.

Общие правила самостоятельной установки батарей

Применимы ко всем батареям, независимо от разновидности:

• обязательно производится расчёт количества теплоносителя , которое способна вместить батарея;
• вода в отопительной системе перекрывается , затем с помощью насоса трубы продувают;
• обязательно наличие динамометрических ключей ;

Внимание! Проводить затягивание и закрепления деталей на собственное усмотрение недопустимо ! Циркулирующая жидкость находится под давлением, поэтому неправильное закрепление деталей приводит к неприятным последствиям.

• изначально продумывается и выбирается походящий вариант подключения батарей;
• радиаторы монтируются под определённым углом для предотвращения накапливания в них воздушных масс, в противном случае их придётся выводить через воздухоотводчик;
• в частных домах рекомендуются к использованию трубы из металлопластика , в квартирах ― из металла ;
• защитную плёнку с новых отопительных приборов снимают только после окончания монтажа.

Этапы монтажа радиатора отопления в квартире своими руками

Монтаж состоит из следующих этапов.

Подготовка инструментов

Понадобится:

Выбор правильного места

• месторасположение отопительного прибора выбирается по центру проёма окна;

Важно! Батарея должна охватывать не менее 70% проёма. Производится разметка середины, а от неё вправо и влево откладываются длины и делаются отметки под крепления.

• зазор от пола не меньше 8 см и не больше 14 см;
• для исключения западания показателя тепловой мощности батарею требуется располагать от подоконника на расстоянии около 11 см;
• от задней стенки радиатора до стены не менее 5 см , такое расстояние обеспечит хорошую конвекцию тепла.

Более точные отступы рассчитываются при совершённом выборе конкретного типа батарей и расчёта количества секций.

Подготовка к подсоединению

Исследуют стены на возможные дефекты. Если есть зазоры и щели, их закладывают цементным раствором . После высыхания закрепляют утеплитель из фольги.

Разнообразие вариантов отделки стен довольно обширное.

Выбор схемы подключения

Существует 3 варианта подключения радиаторов к системе отопления:

• нижний способ, крепление производится внизу источника обогрева, по разным его сторонам;
• боковое (одностороннее) подключение, чаще всего применяется при вертикальном типе разводки с заходом в одну из сторон батареи;
• диагональное подключение подразумевает расположение трубы подачи сверху батареи, а обратки ― с противоположной стороны снизу.

Вам также будет интересно:

Описание процесса

Последовательность:

Справка! На этом этапе в качестве дополнительного элемента можно установить термостаты , позволяющие контролировать расход теплоносителя.

• фиксация радиатора на кронштейны ;
• присоединение отводящей и подающей труб выполняется с помощью резьбы, сварки, прессовки и обжима;
• контроль собранной системы: производится подача воды под слабым напором для проверки возможных утечек и недостатков сборки.

Как правильно установить различные типы радиаторов

В установке каждого вида батарей есть свои нюансы.

Чугунные

Отличие от стандартной схемы в том, что для батарей этого типа изначально формируются секции с помощью радиаторного ключа.

Ниппели пропитывают олифой и фиксируют вручную на 2 нитки резьбы . При этом обязательно используется прокладка. Затем радиаторные ключи вставляются в ниппельные отверстия и закручивают.

Важно! Сбор секций обязательно проводит с помощником, так как одновременный поворот ниппелей может привести к перекосу.

После опрессовки батареи, на неё наносят слой грунтовки и окрашивают.

Алюминиевые

Проходит по стандартной схеме одного из трёх вариантов подключения.

Единственный нюанс ― алюминиевые батареи фиксируют как на стене, так и на полу. Для последнего варианта используют специальные зажимные кольца на ножках.

Регулируя отступы радиатора от стены, пола и подоконника можно увеличивать или уменьшать уровень теплоотдачи батареи.

При установке алюминиевых источников обогрева ориентируются на прилагаемую инструкцию. Если в рекомендациях указано использование теплоносителя, то нужно применять исключительно его.

Монтаж экрана перед радиатором повысит степень КПД.

Такие батареи подходят для установки в частных домах с автономным отоплением.

Стальные

Важный момент в подключении ― проверка горизонтальности батареи. Любое отклонение снизит эффективность работы.

Помимо стенных кронштейнов, применяются напольные подставки для дополнительной фиксации.

В остальном, используются стандартные схемы подключения.

Биметаллические

В таких батареях допускается наращивание или удаление лишних секций. Они уже окрашены. Секции стягиваются поэтапно снизу и сверху, без перекосов.

Внимание! В месте, где расположена уплотнительная прокладка под ниппель, нельзя проводить зачистку наждачкой или напильником.

Как и при стандартной схеме, требуется предварительная обработка стены.

Для того чтобы отопительная система автономного типа работала максимально эффективно и качественно, важно не только правильно подобрать отопительные приборы, входящие в ее конструкцию, но и подключить их соответствующим образом, используя оптимальные схемы подключения радиаторов отопления в частном доме.

От того, насколько грамотно и профессионально это будет сделано, напрямую зависит комфорт проживания в доме, поэтому лучше всего доверить выполнение расчетов и монтаж системы специалистам. Но, при необходимости, выполнить работы по установке можно и самостоятельно, обратив внимание на следующие моменты:

• Правильность монтажа разводки.
• Последовательность подключения всех элементов системы, включая трубопроводы, запирающую и регулирующую арматуру, котел и насосное оборудование.
• Выбор оптимального отопительного оборудования и комплектующих.

Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов:

• Расстояние от низа батареи до пола – 10-12 см.
• Промежуток от верхней части радиатора до подоконника – не менее 8-10 см.
• Расстояние от задней панели прибора до стены – не менее 2 см.

Важно: Несоблюдение вышеуказанных норм может привести к снижению уровня теплоотдачи отопительных приборов и некорректной работе всей отопительной системы.

Еще один важный момент, который стоит учесть перед тем, как установить радиаторы отопления в частном доме: их расположение в помещениях. Оптимальным считается, когда они устанавливаются под окнами . В этом случае они создают дополнительную защиту от холода, поступающего в дом через оконные проемы.

Обратите внимание, что в помещениях с несколькими окнами радиаторы лучше установить под каждым из них, подключив их в последовательном порядке. В угловых комнатах также необходимо установить несколько источников обогрева.

Радиаторы, подключенные к системе, должны иметь функцию автоматической или ручной регулировки нагрева. С этой целью они комплектуются специальными , предназначенными для выбора оптимального температурного режима в зависимости от условий эксплуатации этих приборов.

Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

Минусы:

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

Преимущества:

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

Недостатки:

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

• Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

• Диагональное (перекрестное).

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

• Нижнее.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают , вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет , читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран . Устройство, популярные модели.

Установка

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, установить батареи можно самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Одно из многих преимуществ индивидуального частного жилья - это сеть отопления, не привязанная к ТЭЦ или котельным, не зависящая от сроков начала и конца общего отопительного сезона и не испытывающая все прелести непостоянного давления в сети. установка обогрева выполняется по желанию хозяина. Он же решает, какие батареи отопления лучше для установки в частном доме.

Выбираем конструкцию радиатора

Параметры местной обогревательной системы — важная характеристика при выборе отопления. Система частного дома имеет такие преимущества:

• эксплуатируется при благоприятных условиях и небольшом давлении;
• качество теплоносителя значительно лучше, чем в системах многоэтажных домов;
• отсутствуют скачки давления, нет угрозы гидроударов.

При таких характеристиках выбор моделей радиаторов достаточно широк. Покупая батареи, стоит делать упор на большой коэффициент отдачи с правильным соотношением цены и качества. Для домашней системы подходят устройства из любого материала.

Рассмотрим разные конструкции батарей:

• Радиаторы панельные и секционные чаще бывают самыми недорогими. При хорошей теплоотдаче имеют компактные размеры. Могут монтироваться в систему отопления по разным схемам подключения.

• Трубчатые батареи стоят дороже, чем предыдущие варианты, но по техническим характеристикам приблизительно одинаковы. Повышенная цена складывается из-за более стильного дизайна. Удобны они и для сушки вещей.

Разновидности радиаторов по материалу изготовления

Для установки в частном секторе подходят различные батареи. Рассмотрим особенности каждого вида.

Алюминиевые

Получили широкое распространение при эксплуатации в частных домах. Имеют стильный современный дизайн, а также хорошую тепловую мощность. Быстро нагреваются при подключении и быстро остывают при отключении. Диапазон цен различен и зависит от производителя. Самые дорогие и качественные делаются компаниями в Италии. Российские аналоги немного уступают в эксплуатации. Их стоимость гораздо ниже.

Чугунные

Такие радиаторы устойчивы к износу и коррозии, так как внутренняя поверхность от соприкосновения с водой покрывается составом, препятствующим разрушению батарей. Могут выдержать высокие температуры и скачки давления в системе. Долго нагреваются и долго отдают тепло при отключении. Такие приборы требуют ежегодной прочистки.

Биметаллические

В них удачно сочетаются такие качества как: прочность чугуна и эффектная теплоотдача алюминия. Обладают хорошей устойчивостью к скачкам давления, не подвержены коррозии. Как и алюминиевые аналоги востребованы по своим характеристикам, но высокая цена часто отпугивает покупателей.

Стальные

Для таких радиаторов характерна высокая теплоотдача и оригинальный дизайн. Модели из нержавейки обладают высокой стоимостью. Более дешевые конструкции подвержены коррозии.

Где монтируют радиаторы

Выбирая место в частном доме для установки батарей отопления, нужно исходить из наличия окон. В обычных помещениях батареи принято ставить под подоконником.

В противном случае поток холодного воздуха будет опускаться по стене и распространяться по всей поверхности пола. Преградой этому станет монтаж радиаторов ниже подоконников. Для лучшей защиты от холода, согласно нормам СНИПА, батарея должна занимать не меньше 70% от ширины окна.

Важно! Мощный радиатор неподходящего размера не даст нужный уровень обогрева помещения. Холодный воздух будет «стекать» на пол сбоку от батареи. На стенах в местах соприкосновения теплого и холодного потоков может выпадать конденсат. Это приведет к появлению сырости. А сами окна будут запотевать.

При установке батареи под окном нужно следить, чтобы подоконник не перекрывал полностью радиатор. Это может снизить плотность идущего теплого воздуха и уменьшить его эффективность. При горячих радиаторах и наличии маленьких детей можно накрыть приборы отопления специальными экранами.

Для частных домов, находящихся в зонах с холодным климатом, радиаторы монтируют рядом с дверью. Место выбирается ближе к входу. Доступ к радиаторам должен всегда быть свободным.

Схемы подключения

От способа установки радиаторов отопления в частном доме зависят: эффективность всей конструкции, возможные потери теплоэнергии.

Более удачными будут следующие схемы соединения труб и батарей:

• Диагональная схема. Считается самым эффективным вариантом с максимальным коэффициентом полезного действия. Теплоноситель подается с верхнего патрубка с одной стороны батареи, а обратка расположена снизу с другой. Схема получила такое название из-за диагонального расположения точек подключения. В таком случае теплоноситель более равномерно распределяется, двигаясь сверху вниз, заполняя всю полость радиатора.
• Односторонняя или боковая схема. При таком варианте патрубок с подачей теплоносителя находится сверху, а с отдачей снизу, причем только на одной боковой стороне радиатора. Тепло распределяется не всегда равномерно, более горячими бывают несколько первых секций. Такая схема хорошо работает в частных домах с небольшой площадью. Но усилить эффективность такого соединения возможно, если установить циркулярный насос.
• Нижняя и седельная схемы. Удобны такие способы для труб, спрятанных под плинтусами. В первом варианте подключения вход и выход происходит в одной точке. При седельном подключении входящий и выводящий патрубки располагаются снизу с разных боков батареи. При внешней эстетичности этих способов они имеют достаточно большой процент теплопотерь (почти до 15%).

Подбираем нужные компоненты

Для предстоящих работ необходимо приготовить инструменты. Из запорно-присоединительной арматуры приобретаем краны, вентили, клапаны, терморегуляторы. Для монтажа нужны переходники, позволяющие соединить детали разного диаметра: муфты, сгоны. Для закрепления приборов на стене покупаются кронштейны и уголки. Необходимы и байпасы (перемычки в виде отрезков трубы), которые устанавливаются между двумя линиями трубопровода. Нужно заранее проверить наличие в составе всех элементов, чтобы во время монтажа не заниматься поисками недостающих деталей.

При монтаже батарей учитывается и возможность спрятать трубы теплосистемы под покрытия стен. Если имеется обшивка декоративным пластиком или гипсокартоном, то упаковка в них несущих частей системы отопления повысит эстетичный вид помещения. Наружу выводятся концы труб с имеющейся резьбой. Это делается для того, чтобы при последующих установках радиаторов не нужно было портить покрытие стен. Необходимые детали для монтажа подбираются с учетом диаметра резьбы.

Современные способы соединения труб предусматривают и сварку, и резьбовую сборку. Оба варианта не влияют на срок службы батарей или уровень их прогрева, но имеют различия по нескольким параметрам. Например, сварочные швы более надежные, в то время как резьба боится механических нагрузок и вибраций. Кроме того, в старых домах часто невозможно на трубах сделать резьбу. Выходом из положения является сварка.

Но в новых домах ставят трубы из современных материалов, таких как: полипропилен, металлопластик. Для их соединения сварку уже не используют.

Разметка стены под кронштейны

При монтировании в частном доме отопительной системы с естественной циркуляцией, трубопроводы располагаются под углом не менее 6° к тому направлению, в котором течет теплоноситель. Если этого не сделать, возможны образования воздушных пузырьков и появление пробок из воздуха.

Наносим на место размещения будущего радиатора разметку для установки держателей.

Не забудьте! Радиатор нельзя вешать вплотную к стене. Эффективность такой установки будет низкой. Между поверхностями должно оставаться пространство в 5-10 см. Батарея монтируется от пола на расстоянии 10-12 см и от подоконника - 8-10 см.

Разметку под будущий прибор отопления производят строго по уровню. Карандашом отмечаем места установки кронштейнов. Они крепятся таким образом, чтобы находиться в промежутках между секциями радиатора. И сами кронштейны подбираем в соответствии с купленными батареями, их весом и габаритами.

Разметив необходимые точки, высверливаются отверстия нужного диаметра под крепления. Остается зафиксировать дюбели молотком и при помощи саморезов закрепить кронштейны. Существуют специальные крепления для батарей, которые имеют резьбу и вкручиваются непосредственно в дюбель.

Сколько нужно кронштейнов для конкретной батареи? С этим вопросом может помочь продавец в магазине строительных материалов. Обычно на прибор в шесть секций приобретают 3 крепления: два устанавливают вверху, один - внизу.

Для снижения потерь тепла на стене закрепляют слой фольги или тонкого теплоизолятора с фольгированной поверхностью. Но между ним и радиатором нужно обязательно оставлять зазор хотя бы в 2-3 см. Такая несложная конструкция сделает теплоотдачу от обогревательного прибора несколько эффективнее.

Расчет необходимой мощности радиатора

Выбрав марку батарей, стоит рассчитать мощность для конкретных помещений. Существуют сложные формулы, по которым можно вычислить, сколько теплоэнергии требуется для обогрева площади конкретной комнаты. Но можно прикинуть приблизительно: для отопления 1 м³ современного дома нужно 20 Вт. Рассчитав объем помещения, умножаем полученную величину на 20 и делим на мощность одной секции батареи. То, что получилось в итоге — это и есть нужное количество секций в конкретную комнату. При наличии на окнах старых деревянных рам, к показателю добавляется 15%.

Для замены и монтажа всех радиаторов перекрывают систему отопления полностью как в частном, так и в многоквартирном доме. Воду, оставшуюся в трубах, сливают. А ее остатки откачивают с помощью насоса.

Сборка радиатора

Перед монтажом радиатора, его требуется собрать. Отсоединяем часть с резьбовым соединением и обматываем это место подмоткой. Для этого используется пакля с масляной краской или более современный вариант - уплотнительная паста, которая может выдержать высокие температуры. Также применяется специальная фум-лента, помогающая герметизировать места соединения труб.

Перед намоткой на резьбу наносим широким слоем пасту и распределяем состав по месту соединения. Приготовленной полоской пакли обматывают трубу по направлению резьбы.

Следом на деталь с паклей надеваем гайку от крана и аккуратно вкручиваем всю конструкцию в пробку батареи. Делаем это сначала вручную, а потом затягиваем ключом. Таким же образом монтируем краны Маевского и заглушки на недействующие патрубки.

Совет! Вместо намоток из пакли можно использовать стандартные прокладки.

Монтаж и установка

Составим поэтапный план всех работ по установке батарей в частном доме.

1. Разметка и установка креплений.
2. Монтирование всех комплектующих на батарею.
3. Обязательная установка воздухоотводчика. Он может быть как автоматического типа, так и с ручной регулировкой. Этот прибор вкручивается в переходник и устанавливается напротив того места, где подсоединяется труба с подачей теплоносителя.
4. При несовпадении диаметров труб подачи и отвода воды с патрубками радиаторов, используют переходники. Они имеются в стандартном наборе для подключения.
5. Монтаж регулирующих и запорных устройств. Специалисты советуют обязательно устанавливать шаровые краны, которые помогают перекрывать поток теплоносителя к конкретному радиатору на случай его ремонта без остановки всей системы.
6. Посадка радиаторов на кронштейны.
7. Подключение труб с подачей и отводом теплоносителя к радиатору в зависимости от выбранной схемы. Выбор метода (с помощью сварки, резьбы, обжима) зависит от материала труб и используемых фитингов.
8. Проверочная подача теплоносителя в систему или опрессовка. Для включения подачи теплоносителя в систему обогрева частного дома вентили нужно открывать не торопясь. Резкие рывки и полный поворот крана приведет к разрушению системы отопления, разрыва соединительной арматуры.

Не забудьте! Радиаторы продаются в упаковочной пленке. Не стоит ее снимать во время установки до конца монтажных работ. Тогда не придется чистить батареи от загрязнения. Освобождаются от пленки только места соединения с трубами.
