Сейчас многие жители частных домов устанавливают для основного или дополнительного отопления водяной теплый пол. Он обладает массой преимуществ: увеличивает комфортность, равномерно прогревает комнату, не требует дополнительных затрат энергии (т. к. работает от одного котла с радиаторами). Инструкция в нашей статье позволит сделать монтаж водяных теплых полов, даже не имея опыта. Однако перед этим стоит изучить все нюансы.

Лучше всего система теплого водяного пола сочетается с укладкой под и плитку.

• Во-первых, оба материала прочны и долговечны.
• Во-вторых, они не выделяют вредных веществ при нагреве.
• И в-третьих, подогрев отлично дополняет плитку (материал сам по себе холодный), и по ней можно ходить даже босиком благодаря высокой теплоемкости.

Конечно же, теплый пол можно делать и , под линолеум, ПВХ-плитку и даже ковролин, при наличии специальной пометки.

Но, к примеру, ковролин нагревать нет смысла, и нельзя превышать температуру поверхности выше 31°С, согласно СНиП 41-01-2003. Иначе это спровоцирует выделение вредных веществ.

Установка в квартире

Наверное, у многих жильцов возникала мысль самостоятельно подключить «на халяву» водяные теплые полы к системе центрального отопления или ГВС. И некоторые даже так делают, но в большинстве случаев это запрещено местным законодательством.

Например, в Москве действует постановление правительства № 73-ПП от 8 февраля 2005 года, в приложении №2 четко написано о запрете переоборудования общественных систем водоснабжения для устройства подогрева пола.

Нарушив правила, в лучшем случае, можно получить штраф при первом же посещении сантехников. А в худшем – риск оставить соседей без отопления.

В некоторых регионах запрет не действует, но для подключения требуется проведение экспертизы, чтобы не нарушить работу системы.

В целом же, с технической точки зрения, подобные варианты возможны, но только при подключении отдельного насосно-смесительного узла и сохранении давления в системе на выходе.

Обратите внимание! Если в многоквартирном доме стоит струйный насос (элеватор), то нельзя использовать металлопластиковые и полипропиленовые трубы.

Способы установки на пол

Есть несколько способов устроить теплый водяной пол.

• Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
• Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
• Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.

Используемые виды труб

Для теплого водяного пола подойдут три вида труб.

• Трубы из сшитого полиэтилена (PEX-EVOH-PEX) – неудобны в работе, потому что трудно придать им нужную форму (при нагреве они распрямляются). Зато не боятся замерзания жидкости и ремонтопригодны.
• Металлопластиковые трубы – оптимальный вариант: низкая цена, легкость в монтаже, стабильно держат форму.
• Медные трубы – дорогие, при использовании в стяжке их нужно закрывать защитным слоем, чтобы не допустить щелочного воздействия.

Расчет теплого водяного пола

До монтажа и закупки материалов обязательно произвести расчет теплого пола. Для этого чертят схему с контурами, которая потом пригодится при проведении ремонтных работ, чтобы знать положение труб.

• Если уверены, что в определенном месте всегда будет стоять мебель или сантехника, в этом месте трубы не укладывают.
• Длина контура диаметром 16 мм не должна превышать 100 м (максимум для 20 мм составит 120 м), иначе давление в системе будет плохим. Таким образом, каждый контур приблизительно занимает не более 15 кв. м.
• Разница между длиной нескольких контуров должна быть небольшой (менее 15 м), то есть все они должны быть равномерной длины. Большие комнаты, соответственно, делят на несколько контуров.
• Оптимальный шаг укладки труб составляет 15 см при использовании хорошей теплоизоляции. Если же зимой частенько бывают морозы ниже -20, то шаг уменьшают до 10 см (можно только у наружных стен). А на севере не обойтись без дополнительных радиаторов.
• При шаге укладки 15 см расход труб составляет примерно 6,7 м на каждый квадрат помещения, при укладке через каждые 10 см – 10 м.

На графике показана зависимость плотности потока от средней температуры теплоносителя. Пунктиром указаны трубы диаметром 20 мм, а сплошными линиями – 16 мм.

В графике показаны данные, справедливые только при использовании цементно-песчаной стяжки толщиной 7 см, с покрытием плиткой. Если толщину стяжки увеличивать, к примеру, на 1 см, то плотность теплопотока понижается на 5-8%.

• Чтобы найти плотность потока, сумму теплопотерь помещения в Ваттах делят на площадь укладки труб (вычитают отступы от стен).
• Средняя температура высчитывается как среднее значение на входе в контур и выходе из обратки.

Оптимальная температура на входе и выходе не должна отличаться более чем на 5-10 градусов. Максимальная температура теплоносителя не должна превышать 55°С.

По приведенной схеме можно выполнить лишь грубый расчёт и сделать окончательную регулировку за счет смесительного узла и термостатов. Для точной проектировки обязательно обращаться к профессиональным теплотехникам.

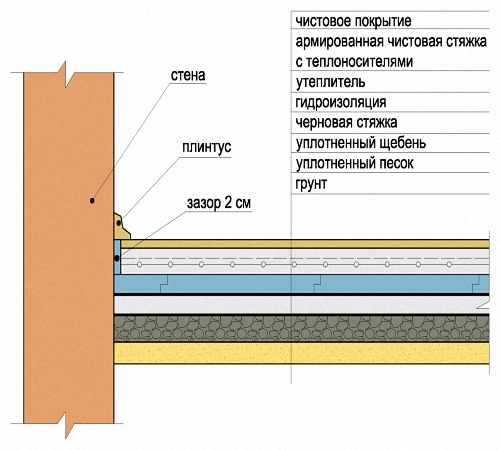

Пирог теплого пола

Технология укладки теплого водяного пола состоит из нескольких слоев, которые укладывают в определенной последовательности. Общая толщина пирога составляет 8-14 см, нагрузка на перекрытия – до 300 кг/кв. м.

В случае, если основание – бетонная плита:

• гидроизоляция;
• утеплитель;
• арматурная сетка;
• труба водяного теплого пола;
• стяжка.

Для гидроизоляции допустимо использовать обычную полиэтиленовую пленку или специальные материалы. Демпферную ленту делают из нарезанных полосок теплоизоляции толщиной 1-2 см, или покупают готовый вариант с самоклеящейся основой.
Выбор утеплителя зависит от нескольких факторов: регион, материал основания. К примеру, для полов по грунту используют и экструдированный пенополистирол толщиной не менее 5 см (оптимально 10), а если под полом первого этажа находится теплый цоколь, то можно применять более тонкие варианты от 3 см.

Главное назначение утеплителя - направить тепло от подогрева вверх и не допустить больших теплопотерь.

В случае, если основание - полы по грунту:

• насыпной грунт 15 см;
• щебень 10 см;
• песок 5 см;
• черновая стяжка;
• гидроизоляция;
• демпферная лента по периметру;
• экструдированный пенополистирол не менее 5 см;
• армированная стяжка с теплоносителями.

Подготовительные слои под черновую стяжку важно тщательно послойно утрамбовывать. При плотной утрамбовке основания и использовании экструдированного пенополистирола делать черновую стяжку будет не обязательно.

Монтаж теплого пола

Допустим, хорошее основание уже подготовлено: ровная бетонная плита или засыпной слой без сильных перепадов. Перепады не должны превышать 7 мм при проверке двухметровой рейкой. Если есть неровности, их можно засыпать песком.

Гидроизоляция

Кто-то укладывает гидроизоляцию под низ утеплителя, кто-то, наоборот, наверх, а некоторые используют и там и там.
Если используется экструдированный пенополистирол, он практически не нуждается в гидроизоляции, поэтому её положение не так критично. Но она не даст цементному молочку проникнуть между швов утеплителя и уйти в плиту и будет дополнительно сдерживать влагу снизу.
Если закрепить её на низ утеплителя, то крепить трубы на теплый пол можно прямо к утеплителю. Если же гидроизоляцию стелят наверх, то для крепления труб потребуется укладка монтажной сетки.

Укладываем гидроизоляцию с нахлестом на стены на 20 см, и друг на друга. Стыки склеиваем скотчем для герметизации.

Демпферная лента

Если куплена готовая лента – просто приклеиваем её по периметру. Она обычно имеет толщину 5-8 мм и высоту 10-15 см. Высота должна быть выше уровня заливки, излишки обрезают ножом. Если лента сделана своими руками, то обязательно приклеить или прикрутить её саморезами к стене.

Линейное расширение бетона составляет 0,5 мм на каждый метр при нагреве до 40°С.

Утеплитель

Листовой утеплитель для теплого водяного пола укладывают со смещением стыков, чтобы он был плотно связан.

Армирование

Первый слой арматурной сетки обычно укладывают на утеплитель и используют в качестве основания для крепления контуров и равномерного распределения тепла по поверхности. Между собой сетки связывают проволокой. К сетке на нейлоновые хомуты крепят трубы.

Диаметр прутков сетки составляет 4-5 мм, а размер ячейки – в зависимости от шага укладки труб, для удобного крепления.

Кроме того, обязательно укладывать армирование поверх труб, т. к. даже при использовании сетки снизу она не даст почти никакого эффекта, если будет лежать на самом дне. Либо во время заливки ставить сетку на подставки, создавая зазор.

Методы фиксации труб

Водяной теплый пол можно уложить несколькими способами, перечислим их.

• Стягивающий хомут из полиамида. Используют для быстрого крепления труб к монтажной сетке. Расход – примерно 2 штуки на 1 м.
• Крепежная проволока из стали. Также используют для монтажа к сетке, расход точно такой же.
• Степлер и фиксаторы. Подходит для быстрой фиксации труб к теплоизоляции. Расход фиксаторов составляет 2 штуки на 1 м.

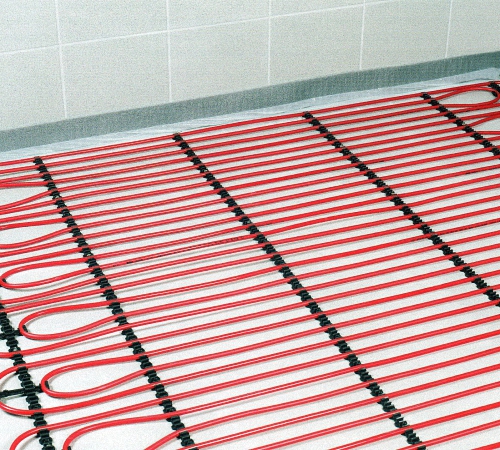

• Фиксирующий трак. Представляет собой U-образную планку из ПВХ, которая служит основанием для укладки в нее труб 16 или 20 мм. Жестко крепится к полу.
• Маты для теплого водяного пола из полистирола. Посреди канавок между столбиков укладывается труба.
• Распределительная алюминиевая пластина. Используется при монтаже в деревянные полы, отражает и равномерно распределяет тепло по поверхности.

Применение различного вида крепежа труб

Укладка труб

Трубы укладывают с отступом от стен 15-20 см. Каждый контур крайне желательно делать из единой трубы без сварки, а их длина не должна быть более 100 м. Шаг между трубами у стен составляет 10 см, ближе к центру - 15 см.

Схема укладки теплого пола бывает разной, например, спиралью или змейкой. У наружных стен стараются сделать шаг укладки почаще или провести контур от подачи рядом с холодными стенами. Пример схемы для усиленного подогрева наружных стен показан на фото, такой вариант лучше использовать в холодных регионах:



В остальных же случаях обычно укладывают контуры спиралью (улиткой), это универсальный вариант.

В местах с большим скоплением труб, чтобы избежать перегрева поверхности, часть из них закрывают теплоизоляционной трубкой.

Металлопластик 16 мм и 20 мм легко загибать вручную, без использования специальных инструментов. Чтобы ровно загнуть трубы углом маленького радиуса и при этом не дать ей треснуть, углы загибают в несколько заходов (перехватов руки).
На угол 90° понадобится примерно 5-6 перехватов. Это значит, вначале, упираясь большими пальцами, делают небольшой загиб, потом немного смещают руки в сторону изгиба и повторяют действия.

Недопустимо наличие изломов на трубах в местах резких поворотов.

Полипропиленовые трубы гнуть гораздо труднее, потому что они пружинят. Поэтому для изгиба их нагревают или делают , но в случае с теплым полом – просто крепят к сетке, делая изгибы менее резкими.

Монтаж водяного теплого пола начинаютм с подключения первого конца трубы к распределительному коллектору, и после укладки комнаты сразу подключают обратку (второй конец).

Подключение контуров

В большинстве случаев контуры подключают через распределительный узел. Он несет несколько функций: повышение давления в системе, регулировка температуры, равномерная подача в несколько контуров, комбинирование вместе с радиаторами.

Есть множество схем подключения к котлу, о которых мы писали в статье про : с ручной регулировкой, с погодной автоматикой и авторегулировкой с помощью сервоприводов и датчиков.

Фитинг евроконус

Трубы подключают к коллектору с помощью зажимных фитингов «евроконус».

Опрессовка

Когда вы закончена установка всех контуров, обязательно провести пневматические испытания системы на герметичность. Для этого с помощью компрессора делается опрессовка. Для испытаний подойдет небольшой бытовой компрессор с давлением более 6 бар. Давление в системе доводят до 4 бар и оставляют его на все время, до запуска системы.

Так как молекулы воздуха гораздо меньше молекул воды, удастся обнаружить даже небольшую разгерметизацию. К тому же, вода может замерзнуть, если не успеть подключить отопление, а с воздухом ничего не станет.

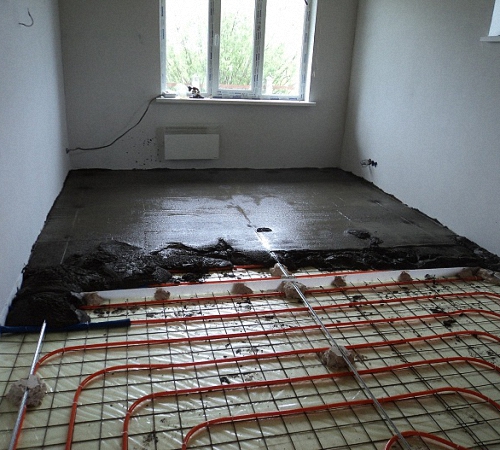

Стяжка теплого пола

Заливка стяжки делается только после монтажа всех контуров и гидравлических испытаний. Рекомендуется использовать бетон не ниже М-300 (B-22,5) со щебнем фракцией 5-20 мм. Минимальная толщина 3 см над трубой делается не только ради получения нужной прочности, но и для равномерного распределения тепла по поверхности. Вес 1 кв. м. стяжки при толщине 5 см составляет до 125 кг.

При толщине стяжки более 15 см или при высоких нагрузках требуется дополнительный расчет теплового режима.

При увеличении толщины стяжки, требуется больше времени для её нагрева до определенной температуры после включения, а также увеличивается инерционность системы. Чем ниже теплопроводность стяжки, тем выше потребуется делать температуру теплоносителя.

Деформационные швы

Примеры разделения большого помещения на зоны

Отсутствие или неправильное положение температурных зазоров является наиболее частой причиной разрушения стяжки.

Усадочные швы делают в следующих случаях:

• помещение имеет площадь более 30 кв. м.;
• стены имеют длину более 8 м;
• длина и ширина комнаты различаются более чем в 2 раза;
• над деформационными швами конструкций;
• помещение имеет слишком изгибистую форму.

Для этого по периметру швов укладывают демпферную ленту. На месте шва арматурная сетка должна быть разделена. Деформационный зазор должен быть в основании толщиной 10 мм. Верхнюю часть обрабатывают герметиком. Если помещение имеет нестандартную форму, его нужно разбивать на более простые элементы прямоугольной или квадратной формы.




Если трубы проходят через деформационные швы в стяжке, в этих местах их прокладывают в гофрированной трубе, по 30 см гофры в каждую сторону (согласно СП 41-102-98 – 50 см с каждой стороны). Рекомендуется не разделять один контур деформационными швами, через него должны проходить трубы подачи и обратки.

Правильное прохождение контуров через технологические швы

При укладке плитки на деформационные швы повышается вероятность её отклеивания из-за разного расширения смежных плит. Чтобы избежать этого, первую часть укладывают на плиточный клей, а вторая часть крепится на эластичный герметик.

Для дополнительного разделения можно использовать деформационные швы неполного профиля. Их делают с помощью мастерка, на 1/3 толщины. После застывания бетона их также заделывают герметиком. Если через них проходят трубы, они также защищаются гофрой.

Трещины на стяжке

Достаточно частое явление – появление на стяжке трещин после высыхания. Это может спровоцировать целый ряд причин:

• низкая плотность утеплителя;
• плохое уплотнение раствора;
• отсутствие пластификаторов;
• слишком большая толщина стяжки;
• отсутствие усадочных швов;
• слишком быстрое высыхание бетона;
• неправильные пропорции раствора.

Избежать их очень просто:

• утеплитель нужно использовать плотностью выше 35-40 кг/м3;
• раствор стяжки должен быть пластичным при укладке и с добавлением фибры и пластификатора;
• в больших комнатах нужно делать усадочные швы (см. ниже);
• также нельзя давать бетону быстро схватиться, для этого его накрывают полиэтиленовой пленкой на следующий день (на неделю).

Раствор для стяжки

Для теплого пола обязательно использовать пластификатор, для повышения эластичности и прочности бетона. Но применять нужно специальные виды не воздухововлекающих пластификаторов для теплого пола.

Без наличия опыта сделать цементно-песчаную стяжку для теплого пола без щебня/гравия не получится, и правильная марочная ЦПС будет стоить дороже заводского бетона. Поэтому, чтобы избежать трещин из-за нарушения состава раствора, заливают именно бетон со щебнем.

Раствор М-300 из цемента марки М-400, мытого песка и щебня делается по следующим пропорциям.

• Массовый состав Ц: П: Щ (кг) = 1: 1,9: 3,7.
• Объемный состав на 10 литров цемента П: Щ (л) = 17:32.
• Из 10 литров цемента получится 41 литр раствора.
• Объемный вес такого бетона М300 составит 2300-2500 кг/м3 (тяжелые бетоны)

Также есть еще и другой вариант с использованием гранитного отсева вместо песка, для его приготовления использованы следующие элементы:

• 2 ведра щебня фракцией 5-20 мм;
• вода 7-8 литров;
• суперпластификатор СП1 400 мл раствора (1,8 л порошка разбавляется в 5 литрах горячей воды);
• 1 ведро цемента;
• 3-4 ведра гранитного отсева фракцией 0-5 мм;
• объем ведра – 12 литров.

Качественный бетон не должен выделять воду при укладке (расслаиваться). Если все сделано правильно и температура воздуха 20°С, он должен начаться схватываться через 4 часа, а через 12 часов не будет оставлять следов от каблуков.

Спустя 3 дня после заливки стяжка наберет половину своей прочности, а застынет полностью только через 28 дней. Не рекомендуется включать систему подогрева до этого момента.

Монтаж на деревянный пол

Дерево не так эффективно проводит тепло, в отличие от бетона, но монтаж на него также осуществим. Для этого используют распределительные пластины из алюминия. Трубы укладывают в деревянные пазы, сделанные путем крепления заранее подготовленных досок.

Для монтажа линолеума, ковролина и других материалов, требующих ровной поверхности, над трубами укладывается выравнивающий слой из ДСП, фанеры или ГВЛ. Если в качестве финишного покрытия будет использоваться паркет или ламинат, конструкция теплого пола может быть немного упрощена, без применения выравнивающего слоя.

При выборе фанеры и ДСП убедитесь в том, что они имеют санитарно-гигиенические и термомеханические показатели, позволяющие использовать их вместе с теплым полом.

Цены на водяной теплый пол

Цена на теплый пол водяной формируется из нескольких составляющих:

• стоимость материалов (трубы, изоляция, крепеж и т. д.);
• стоимость насосно-смесительного узла и коллектора;
• работы по выравниванию основания и заливке верхнего слоя стяжки;
• стоимость монтажа теплого пола.

В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.

Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.

Смета на монтаж системы водяного теплого пола 1 этажа.
№	Наименование материала	Ед. изм.	Кол-во	Цена	Сумма
1	Экструдированный пенополистирол 5 см	м2	96	227	21792
2	Монтажная сетка 150*150*4	м2	106	30	3180
3	Полиэтиленовая пленка 250 мк	м2	105	40	4200
4	Труба металлопластиковая 16 мм	м. п.	700	39	27300
5	Демпферная лента из подложки	м2	30	50	1500
6	Коллектор Valtec 1″, 7 x 3/4″, “евроконус”	шт.	2	1600	3200
7	Фитинг подключения к коллектору (Евроконус) 16х2 мм	шт.	14	115	1610
8	Насосно-смесительный узел	шт.	1	14500	14500
9	Дюбели и саморезы	шт.	300	1,5	450
10	Монтажная лента	м. п.	50	11	550
11	Другие комплектующие для теплого водяного пола	поз	1	0	0
	Всего по материалам				78282
	Наименование работ	Ед. изм.	Кол-во	Цена	Сумма
1	Черновая стяжка	м2	96	60	5760
2	Монтаж демпферной ленты	м. п.	160	60	9600
3	Укладка гидроизоляции	м2	100	60	6000
4	Укладка монтажной сетки	м2	110	150	16500
5	Монтаж труб	м2	96	300	28800
6	Опрессовка системы	м2	96	20	1920
	Всего по работам				68580
1	Всего по материалам				78282
2	Всего по работам				68580
3	Всего				146862
	Накладные транспортные расходы			10%	14686
	Всего по смете монтаж системы водяного теплого пола 1 эт.				161548

Монтаж теплых водяных полов показан на видео:

Теплые полы являются сейчас одним из самых часто используемых способов создания отопления частном доме, поскольку может выступать как самостоятельное отопление, даже в , и избавит вас от громоздких отопительных .

1. Водяные;
2. Электрические, которые в зависимости от типа нагревательного элемента делятся на:

• пленочные;
• стержневые;
• кабельные.

По способу обогрева электрические системы делятся на:

• конвекционные;
• инфракрасные.

Создание теплых полов в доме существенно снижает , так как Вы сможете включать каждый контур отопления отдельно. Таким образом, Вы можете просто отключать от отопления неиспользуемые помещения.

Принцип действия схемы водяного пола

В частном доме под полом прокладывается по параллельной или спиральной схеме укладки. По трубкам циркулирует вода, которая передает и равномерно распределяет тепло материалу, уложенному возле них. Все это и нагревает пол. Выбор материала, передающего тепло, зависит от пола.

План монтажных работ

Перед монтажом отопления в полу Вам нужно нарисовать план — сетку, на котором будет отражена вся отопительная система. При нанесении на план проекта укладки водяных труб и планировании раскладки греющего контура, необходимо учесть, что:

• между трубами и стеной должно быть расстояние 0,2 – 0,25 м;
• интервал межтрубного промежутка — 0,35 – 0,5 м;
• труба, отходящая от стояка укладывается вдоль окна;
• плотность труб возрастает у наружных стен, и уменьшается к центру помещения. К примеру, расстояние между трубами у двери, окон и внешних стен — 0,15 м, на остальной площади – 0,3 м;
• в любом случае при монтаже соблюдайте шаг от 0,1 м;
• расстояние от контура до внешней стены не должно быть более 0,15 м;
• длина греющих петель должна быть не более 100 м.

По изготовленному чертежу Вы можете просчитать необходимое количество труб. Учтите, что для подведения их к коллектору Вам потребуется примерно еще 2 м.

При выборе диаметра шланга, посоветуйтесь со специалистами-теплотехниками.

Не забудьте, что теплоносители не нужно укладывать под мебель. Продумайте этот момент заранее.

Используемые материалы для укладки

Для монтажа теплого водяного пола в вам понадобятся:

1. материал для изоляции (пенополистироловые плиты, алюминиевая фольга;
2. труба для водяного отопления;
3. демпферная лента;
4. плотный полиэтилен и гофротруба;
5. арматурная сетка;
6. цементно — песчаный раствор или сухой состав «наливного пола»;
7. маячки, крепежи, дюбели, саморезы.

Как сделать монтаж бетонного теплого пола водяного типа

Учитывая сложную конструкцию этой системы, важно, чтобы в доме были высокие потолки, так как обустройство теплого пола съест их высоту на 8,5 см минимум.

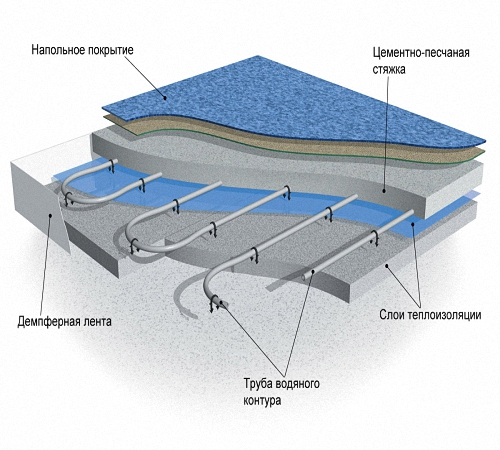

Послойная схема водяного бетонного теплого пола снизу вверх:

• теплоизолятор;
• сетка для армирования;
• бетон с обогревающим контуром;
• подложка из картона, полиэтилена или ;
• декоративная облицовка.

Этапы устройства:

Подготовка:

• Первое что нужно сделать — это подготовить поверхность и выровнять основание. Часто в загородном доме используют цементно-песчаную стяжку, проверяя горизонтальный уровень по маякам. Можно использовать распространенные сейчас самовыравнивающие смеси для теплых полов.
• После этого проводим работы по гидроизоляции, укладывая полосы плотного полиэтилена или алюминиевую фольгу.
• Закрепляем саморезами по периметру помещений на 2 см выше стяжки демпферную ленту, которая облегчит нагрузку при линейной деформации.
• На гидроизлятор укладываем слой и. Для этого используем , пенополистирольные плиты, пробку. Толщина теплоизолятора зависит от мощности отопительной системы. Лучше использовать специальный материал для обустройства теплых полов.
• Наверх теплоизолятора укладываем арматурную монтажную сетку, фиксирующую трубы с теплоносителем, и армирующую бетонную стяжку.

Монтаж схемы контуров отопления в полу

Трубы прикрепляются к монтажной сетке пластиковыми хомутами по выбранной схеме. Идеальная дистанция между крепежами 0,3 – 0,4 м.

Монтаж коллектора и подключение контуров отопления:

• Коллектор монтируется в специальной нише над полом в центре комнаты на стене. Типовые размеры коллекторных шкафов – 0,6 х 0,4 х 0,12 м.
• Заводим в нишу подающую трубу из котла и возвратный шланг. Ставим запорные вентили. Подключаем коллектор и заглушаем его конец. Можно осуществить монтаж разветвителя, для чего на одном конце вкручиваем сливной кран, а на другом – отводчик воздуха. Так Вы сможете отключать от отопления не нужные помещения.
• В месте выхода из стяжки их защищаем специальными уголками или гофрированной трубкой. Трубу обрезаем, одеваем разборный фитинг и соединяем с коллектором накидной гайкой.

Балансируем коллектор

Греющие контуры водяного пола часто имеют разную длину. Поэтому теплоноситель должен подбираться с индивидуальным давлением. Для этого снимаем защитные колпачки на коллекторе и проводим регулировку рабочего давления.

Тестирование теплого пола

Перед тем, как заливать , проверьте систему на герметичность. Это можно сделать, используя компрессор и сжатый воздух.

Если все работает исправно – приступайте к заливке бетонной стяжки. Для этого водяной пол должен остаться под давлением.

Заливка бетонной стяжки

Поверх системы укладываем бетонную, цементно — песчаную стяжку или смесь наливного пола, и выравниваем по маякам длинным правилом. Минимальная толщина стяжки 5 см.

Когда смесь затвердеет, перед облицовыванием, проверьте ее герметичность еще раз.

Водяной теплый пол в частном доме своими руками

О комфорте использования теплых полов говорить не приходится, этот вид обогрева очень популярен в частных домах, так как эффективен и имеет высокий КПД. Несмотря на то, что этот вид работ не намного сложнее, чем другие, связанные с обустройством максимального удобства и комфорта собственного жилища, немногие знают, как сделать теплый пол от отопления своими руками.

Рассмотрим теоретические и практические вопросы, связанные с самостоятельным расчетом и обустройством водяного обогрева пола в небольших помещениях жилого или офисного типа.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу - расстоянию между трубами.

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть - теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам - его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление - слишком большими.

Идеальное покрытие для теплого пола - это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый - очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни - линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум - без утепляющей подложки.

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант - это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола - улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая - планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

• 10 м при шаге 10 см;
• 6,75 м при шаге 15 см.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз - на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше - 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя - 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери - рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

• Пенофол (металлизированный вспененный полиэтилен);
• Отражающий поролоновый экран, приклеиваемый за радиаторами;
• Обычная алюминиевая пищевая фольга.

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение - закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Выбор рецептуры, приготовление и заливка бетона

Заливать трубы бетоном можно только после того, как они полностью уложены, подключены к коллекторам и наполнены водой под давлением 4 бар. Перед заливкой требуется выдержать трубу под этим давлением на протяжении пары суток. Если обнаружится течь - ее сразу же устраняют. Если сама система отопления еще не смонтирована - вместо воды в трубы, при помощи компрессора, закачивают воздух и фиксируют давление шаровыми вентилями.

Сразу после закачивания давление может немного понизится за счет распрямления труб. Во время заливки и затвердевания бетона давление контролируется при помощи подключенного манометра.

Для компенсации тепловых расширений вдоль всех стен крепим демпферную ленту. Температурное расширение бетонной подушки составляет 0,5 мм на погонный метр, при увеличении температуры на 40 градусов. Если нагрев составляет всего 20 градусов, тот расширение соответственно будет в два раза меньше. Умножаем расширение на протяженность самого длинного участка бетонного пола и сравниваем полученную величину с толщиной демпферной ленты.

Для обычных квартир, как правило, достаточно уложить ленту только вдоль стен и при дверном пороге. Кроме того демпферная лента также играет роль теплоизоляции стен от теплого пола. Таким методом устраняются мостики холода, вызывающие ненужную утечку тепла.

Дополнительно в некоторых случаях делаются компенсационные швы:

• при протяженности любой из сторон помещения более 8 метров;
• ширина и длина помещения различаются более чем в два раза;
• площадь пола превышает 30 кв.м.;
• форма помещения имеет несколько изгибов.

Для протяженных теплых полов компенсационный шов с демпферной лентой обустраивается через каждые 10 м. Чтобы движение бетонных подушек в этих местах не разорвало трубу - на нее одевают жесткую пластиковую гофру (предпочтительнее) или трубу большего диаметра. Заход защитной трубы в бетонные подушки - не менее 0,5 м с каждой стороны.

Если по схеме размещения возникает скопление теплых труб в одном месте (например - возле коллектора), то на часть труб нужно надеть рукав теплоизолятора. Это поможет избежать локального перегрева и сохранит тепло для нужных участков пола.

Как сделать водяной теплый пол: бетонирование

Если бетон для заливки не привозится, а готовится на месте, то потребуются такие компоненты:

• цемент марки 300 или 400 - 1 весовая часть;
• песок речной промытый - 1,9 в.ч.;
• щебень размером 5-20 мм - 3,7 в.ч.

Это состав тяжелого бетона. Его вес достигает 2,5 т на 1 куб.м. готового материала.

Многие предпочитают отказываться от песка в бетоне для теплого пола. Связано это с его плохой теплопроводимостью. Поэтому на практике используют и цементно-гравийные смеси. Ее состав:

• гранитный щебень 5-20 мм - 2 ведра;
• цемент - 1 ведро;
• мелкий гранитный отсев до 5 мм - 4 ведра;
• вода - 7 л (можно добавить еще 1 л, если раствор очень густой).

Гранит прекрасно проводит тепло, а такой бетон имеет гораздо более низкое тепловое сопротивление. В состав также рекомендуется ввести армирующую фибру, представляющую собой мелкие пластиковые волокна.

В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата. Пластификатор должен быть не любой, а именно для теплого пола!

Если труба крепилась на планки или скобы - поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см. При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности - поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека. Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

Напольное покрытие

На готовое бетонное основание можно клеить плитку и другие напольные покрытия. При этом используют клей, предназначенный для теплых полов. Если плитка попадает на компенсационный шов, то одну ее часть надо приклеить, а вторую - посадить на силикон. Силиконовый клей амортизирует тепловые перемещения основания, и плитка не треснет от перенапряжения.

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз - под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол - тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу - трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше - это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество - возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола - значительно меньшая тепловая мощность.

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Итог

Грамотно обустроенное тепло в собственном доме - это еще один шаг к комфортабельным и удобным условиям проживания для всей семьи. Но, даже если вы не в состоянии выполнить эти работы и вынуждены пригласить мастеров - полученные знания позволят вам принять самое активное участие в этом процессе.

В качестве дополнительного или основного источника обогрева частного дома, зачастую используют водяные теплые полы, позволяющие эффективно прогревать здание. Однако существуют некоторые особенности, связанные с монтажом контура отопления и последующей эксплуатацией системы.

Устройство водяного теплого пола в частном доме имеет как свои положительные, так и отрицательные стороны, которые важно учитывать.

Можно ли обогреть загородный дом водяным полом

Водяное отопление пола в частном доме может использоваться в качестве основного или дополнительного источника отопления. Особенностью работы системы является нагрев помещения снизу-вверх. Этот метод наиболее эффективный, так как позволяет достичь полного отсутствия холодных неотапливаемых зон.

Преимущество водяных полов также заключается в том, что, нагрев помещения осуществляется быстрее и с меньшими энергозатратами.

Существуют определенные ограничения, связанные с использованием теплых полов. Так, к примеру, максимальная интенсивность нагрева зависит от выбранного напольного покрытия.

Ламинат и паркетную доску можно прогревать до температуры 30°С, после чего материал начинает выделять вредные и токсичные испарения. Оптимальным будет устанавливать отопительные системы в загородных домах с использованием в качестве финишного покрытия керамической плитки. Керамика устойчива к перепадам температур, хорошо нагревается и долго удерживает тепло на поверхности.

Для автоматического управления полами существует коллектор. Блок подмеса позволяет включать систему отопления в отсутствии хозяев, а также контролировать степень и интенсивность прогрева помещения.

Как правильно сделать водяной пол

Конструкция системы настолько простая, что допускается уложить водяные полы в частном доме своими руками. При этом крайне важно соблюдать определенные нюансы, связанные с поэтапным монтажом и эксплуатацией отопления.

Работы выполняются в следующем порядке:

• Изготавливается черновое основание – если планируется укладка на грунт, предварительно осуществляют присыпку, использую песок и щебень, утрамбовывая их с помощью вибрационной плиты. После укладки гидроизоляции, заливается черновая армированная стяжка.
  Устройство водяного отопления пола в частном доме не может осуществляться без использования гидроизоляционного материала. Для используют наплавляемые материалы или мастики. Битумный материал по стыкам обрабатывают строительным феном или паяльной лампой. Сверху стяжки обязательно укладывается паробарьер.
• Утеплитель – эффективность отопления частного дома водяными теплыми полами во многом зависит от качественно изготовленного теплоизоляционного слоя. Таким образом, создается экран, снижающий тепловые потери и предотвращающий разморозку труб. Можно использовать экструдированный полистирол или пенопласт. Минеральные утеплители в данном случае малоэффективны.
• Укладка трубопровода – предварительно прорабатывается схема укладки водяного теплого пола в частном доме. План можно сделать самостоятельно или обратиться к профессионалам. При расчете отопления учитывается количество зон отопления, длина каждого водяного контура и тип укладки трубопровода.
  Самостоятельный монтаж тёплых водяных полов в частном доме осуществляется следующим образом. Укладывается армирующая сетка, по ней раскладывается труба и фиксируется с помощью хомутов. Если используется полистирольная система, тогда трубопровод прокладывается в специальных канавках, находящихся в матах, либо в проемах, находящихся на теплоотражающих пластинах.



• Заливка чистового пола – укладка водяного теплого пола в загородном доме своими руками подходит к завершению. На этом этапе крайне важно изготовить максимально ровное основание. Выставляются маяки. В раствор добавляют пластификатор и добавки для прочности бетона.
  Обычный цементный состав использовать категорически запрещается. Если применяется полистирольная система, сверху стелют фанеру или гипсоволоконную плиту.
• Выполняется подключение контуров – первоначально крепится , к нему подключают водяные контуры. При установке следует соблюдать следующие правила монтажа. Подача теплоносителя на радиаторы подключается к нижнему отводу коллектора, обратка к верхнему. Водяные контуры подключаются наоборот, подача вверху, обратка внизу. С помощью коллектора выполняется управление температурой пола и контролируется интенсивность подачи теплоносителя.
• Укладка финишного покрытия – теплый водяной пол на даче облицовывается с помощью любого из рекомендуемых отделочных материалов: , паркетной доской, линолеумом. В последнее время популярностью пользуются также наливные полы.
• Первый запуск – обогрев дачи водяными теплыми полами можно осуществить не ранее чем, через 28 дней после заливки стяжки. Перед первым запуском системы обязательно проводится обслуживание контуров: заполнение водой и .

На технологию монтажа во многом влияет выбранный способ укладки полов. Полистирольная система стоит дороже, но укладка занимает меньше времени. Монтирование с помощью бетонной стяжки требует меньших затрат, но от начала ремонтных работ до ввода в эксплуатацию может пройти около 1,5 месяцев.

К чему лучше подключать систему обогрева полов (источник нагрева теплоносителя)

Согласно инструкции по эксплуатации, оптимальной температурой при непрерывной работе подогрева полов является диапазон температур от 25-30°С.

Вода в системе отопления радиаторного типа, нагревается до 60 -70°С. Соответственно, просто подключить отопление коттеджа при помощи теплых водяных полов напрямую от котла возможно, но не эффективно. Достаточно попросту попробовать подержать руку под струей горячей воды с температурой 60°С. По полу с такой интенсивностью нагрева просто невозможно будет ходить босиком.

Поэтому проект системы отопления при помощи водяных полов включает возможность подключения к следующим источникам нагрева:

1. Котел с предусмотренным контуром для теплых полов.
2. Котел в связке с узлом подмеса.
3. Бойлер косвенного нагрева.
4. Проточный водонагреватель.

Каждый вариант имеет свои недостатки и преимущества. Производительности при каждом способе отопления должно хватать, чтобы обогреть загородный дом только одними водяными тёплыми полами без использования радиаторов.

При подключении важно строго придерживаться инструкции по монтажу, предоставленной заводом изготовителем. Зачастую в документации даются рекомендации относительно способов подключения.

Плюсы и минусы использования водяных полов

Как и у любой системы отопления, у тёплых полов есть свои достоинства и недостатки. К плюсам можно отнести:

• Не требуются радиаторы – водяной подогрев полов в частном доме сможет полностью обеспечить потребность в тепле для жилого дома. При достаточной теплоизоляции каркасного дачного или любого загородного дома, расходы энергии даже ниже чем у традиционного обогрева с использованием радиаторов.
• Автоматизация системы – принцип работы водяного теплого пола позволяет использовать программаторы и блоки управления, позволяющие контролировать работу системы дистанционно.
• Отсутствие в необходимости получения дополнительных разрешений.
• Стоимость – по сравнению с системой отопления посредством радиаторов, водяной подогрев пола для загородного строительства обойдется несколько дороже. Так по предварительным расчетам на 1 м², для выполнения всех ремонтных и отделочных работ потребуется примерно от 1000 руб., включая стоимость работ.
• Универсальность – возможны различные варианты конструкции водяного пола, позволяющие учесть все особенности строения дома. Дополнительно можно отметить, что может использоваться не только традиционный теплоноситель (вода), но и специальные антифризы.

Теплые полы являются оптимальным решением отопления загородного дома. С помощью сравнительно небольших вложений, можно создать систему обогрева для создания комфортной атмосферы для пребывания в доме.

Обустройство теплого пола позволяет неплохо сэкономить на отоплении. Кроме того, он отлично заменяет все отопительные приборы, при этом освобождая полезную площадь помещения. О технологии устройства теплого пола водяного и о том, как сделать водяной теплый пол рассмотрим далее.

Теплый водяной пол в частном доме - принцип работы

Водяной пол представляет собой новую самостоятельную систему обогрева, которая в некотором роде заменяет радиаторы и конвекторы. Эта система состоит из вмонтированных трубопроводов, внутри которых находится горячая вода. Они укладываются на основание, выполненное из бетона или дерева, а сверху покрываются с помощью напольного отделочного материала.

Трубы, из которых состоят системы являются полимерными, именно по ним осуществляется циркуляция горячей жидкости, чаще всего воды. Ее подача осуществляется с помощью централизованного отопления или котельной системы. Теплый воздух начинается греться в подпольном пространстве и постепенно поднимается вверх комнаты. Таким образом, тепло распределяется по всему помещению. Нижняя часть комнаты является более прогретой, нежели верхняя, поэтому в помещении находиться очень комфортно.

Сфера использования теплого водяного пола распространяется на частные дома, так как в многоэтажных зданиях, существует риск затопления соседей горячей водой, в связи с поломкой системы.

Система теплого водяного пола состоит из трубопровода и узла смешивания теплового носителя. Для трубопровода следует отдавать предпочтение трубам, имеющим высокий уровень теплопроводности, кроме того, они должны отличаться гибкостью и иметь небольшое сопротивление. Для заливки трубопровода используется цементная стяжка - в систему узла смешивания теплового носителя входит насос, термостатический смеситель и коллектор.

Водяной теплый пол: преимущества и недостатки

Если сравнивать обустройство теплого пола с использованием другого рода обогревателей, то первый вариант имеет такие преимущества:

1. Снижение затрат на отопление.

При обустройстве теплого водяного пола, денежные расходы на использование электроэнергии снижаются на 25-30 %. Если площадь помещения достаточно большая, а потолки слишком высокие, то теплый водяной пол - самый оптимальный вариант. Так как в таком случае, он помогает сэкономить на 50%.

2. Комфортные условия проживания.

Помещение, с теплым водяным полом прогревается равномерно, таким образом, создаются оптимальные и комфортные условия для жизни людей. При использовании радиаторов, теплый воздух, который от них исходит, сразу же поднимается наверх, таким образом, нижняя часть помещения, остается непрогретой. На полу с водяным полом, не приходится ходить обутым, а дети могут спокойно играть на нем, не переохлаждаясь.

3. Высокий уровень безопасности.

Теплоноситель находится под отделкой пола, таким образом, риск обжечься об него или травмироваться исключается.

4. Привлекательность внешнего вида комнаты.

Теплый водяной пол скрывается в подпольном пространстве, поэтому все трубы и другие элементы системы остаются невидимыми.

5. Удачная совместимость.

Водяной теплый пол хорошо совмещается с большинством отделочных материалов, в виде плитки, линолеума, ламината.

6. Доступная стоимость.

Установка всей системы требует небольших денежных вложений, по сравнению с полученным результатом.

7. Различные варианты подключения.

Возможен вариант подключения теплого водяного пола к автономной или централизованной системе отопления.

8. Независимость от электроснабжения.

Данное преимущество, позволяет теплому полу обогревать дом, даже в то время, когда по каким-то причинам отключили свет.

Среди недостатков использования водяного теплого пола дома выделим:

• время и трудовые затраты на монтаж оборудования и всей системы достаточно высокие, так как на поверхности располагается несколько различных материалов, укладываемых слоями;
• при появлении неисправностей в виде протечек, следует демонтировать все напольное покрытие для их устранения;
• необходимость в дополнительных источниках отопления, так как исключительно теплый пол не способен справиться с отапливанием помещения.

Теплые полы водяные монтажные схемы и разновидности

В зависимости от главного материала различают три основных вида установки теплого пола:

• бетон;
• полистирол;
• дерево.

Первый вариант является самым популярным, так как отличается наивысшей надежностью. Для того, чтобы обустроить распределительный слой в бетонном варианте сооружения теплого пола используется цементно-песчаный раствор.

На заранее выровненной поверхности производится укладка слоя гидроизоляции, а затем теплоизоляции, Далее укладывают и фиксируют трубы. Чтобы обустроить теплым полом большие по площади помещения, следует позаботиться об укладке армирующей сетки.

При обустройстве небольшой комнаты, для фиксации труб используются пластиковые скобы, крепежные платки или дюбель-крюки.

Ранее установленная система заливается с помощью раствора цемента, песка и специальных пластификаторов, помогающих укрепить стяжку и защитить ее от воздействия высокой температуры.

В таком случае, наилучшими вариантами отделки является использование плитки, декоративного камня или ламинированной паркетной доски.

Второй вариант - обустройство системы из полистирола. Данный вариант представляет упрощенный монтаж системы теплого пола, при проведении которого используются плиты из полистирола. Плиты прессуются в специальной форме, они имеют вид выпуклого круга, внутри которого устанавливаются трубы. Для создания монолитного основания имеются замочные участки, которые объединяются между собой. При осуществлении монтажа данной системы отопления не требуется использовать дополнительные крепежи для фиксации труб. После установки трубопровода, производится монтаж металлических теплораспределительных пластин, далее на пол укладывают чистовой отделочный материал.

Третий вариант - система теплого пола, сооруженная на деревянной основе. Данная система подразумевает использование обрезной доски, фанеры или других материалов на основе дерева, в качестве покрытия под установки системы.

Из деревянных плит сооружают небольшие полосы, длина каждой не более 18 см. Они укладываются на пол, выполненный из дерева. В промежутки между полосками монтируют трубопровод, а далее с помощью шурупов фиксируются теплораспределители. После монтажа труб, поверхность пола покрывается с помощью полиэтиленовой пленки, далее устанавливается пол из гипсоволокнистых листов, которые распределяют температуру в подпольном пространстве. Именно на них крепится основная отделка.

Чтобы обеспечить качественное распределение теплоносителя по всей системе, рекомендуется использовать коллектор. Именно к нему подсоединяется выходящая и исходящая трубы.

Рассматривая вопрос о том, как сделать водяной теплый пол в доме, следует ознакомиться со схемами укладки системы трубопровода, их бывает несколько:

• трубы укладывают в виде змейки;
• улитки;
• комбинации разных способов.

Укладка трубы в виде змейки подразумевает установку труб параллельно друг к другу.

Согласно схеме улитка трубы располагаются сначала по периметру помещения, с постепенным сужением к центру. Последний вариант предполагает комбинацию двух этих способов.

Расчет теплого водяного пола: особенности процесса

На процедуру проведения расчета для обустройства теплого пола на водяной основе следует учесть некоторые моменты, а именно:

• использование пола в качестве основного или дополнительного варианта отопления;
• тип здания;
• дальнейший вид отделки;
• общая площадь и назначение помещения;
• теплопотери и их значение.

Чтобы определить последний фактор, а именно теплопотери, следует учесть такие нюансы:

• тип материалов, из которых возведен дом;
• тип окон: стандартные, одинарные или двойные стеклопакеты;
• количество окон и дверей;
• климатические особенности региона;
• присутствие дополнительных обогревательных приборов.

Каждый тип помещения имеет определенную температуру, до которой должен нагреваться пол, а именно:

• в жилой зоне она составляет 29 градусов;
• в зоне с высоким обогревом - 35 градусов;
• с повышенной влажностью 32 градуса;
• при отделке с помощью паркета - 26.

Учтите, что перед обустройством теплого пола, следует заранее предусмотреть тип покрытия, которое будет выступать в роли отделки.

Установка водяного теплого пола: коллектор и его особенности

Коллекторный шкаф является местом расположения такого устройства как коллектор. Для установки данного шкафа потребуется место, величиной примерно в 500х500 или 400х600 мм.

Кроме того, некоторые владельцы теплого пола предполагают вмонтировать шкаф прямо в стену, а другие оставляют его в навесном положении.

После монтажа шкафа, в котором находится коллектор, производится монтаж подающей и возвратной труб, по которым протекает горячая и холодная вода. Коллектор, который отвечает за раздачу горячей воды соединяется с подающей трубой, а возвратная труба соединяется с коллектором, который стыкует конечные участки труб.

На участке соединения водопроводных труб с коллектором производят установку запорного крана, который позволит осуществить ремонт всей системы, при такой необходимости. На другой стороне коллектора требуется наличие сливного крана.

Чтобы качественно и быстро осуществлять регулировку температуры в помещении, следует позаботиться о наличии смесителя и регулирующих винтелей. Существуют специальные типы коллекторов, в составе которых присутствуют все необходимые для регулировки и работы детали, но их стоимость гораздо выше, нежели у обычных коллекторов.

Укладка теплого водяного пола на бетонное основание

Процедура укладки теплого пода на бетонную основу предполагает выполнение таких процессов:

1. Проведение очистки и выравнивания основания.

Для начала, с поверхности удаляется грязь, пыль и любой мусор. Далее она проверяется на отсутствие перепадов и на ровность. Если величина перепада не более 10 мм, то приступайте к следующему этапу выполнения работ. При наличии более серьезных перепадов, сначала производится выравнивание поверхности. Для этой цели следует предусмотреть обустройство наливного чернового пола.

2. Обеспечение гидроизоляции.

С помощью этого этапа предотвращается попадание и контакт влаги с теплым полом.

3. Установка кромочной изоляции.

Использование демпферной ленты, установленной по периметру помещения, поможет осуществить этот процесс.

4. Монтаж пароизоляционных материалов.

Для того, чтобы сэкономить на материалах, вместо отдельной гидроизоляции и пароизоляции используют гидроизоляционную мембрану, одна сторона которой отличается водонепроницаемой пленкой, а вторая с легкостью пропускает пар.

5. Укрепление.

Для этих целей подойдет арматурная сетка, сечение которой составляет около 150-200 мм. Именно такой материал обеспечит легкость укладывания системы трубопровода. Возможен вариант установки арматуры перед укладкой труб или после выполнения данного процесса. Лучше отдать предпочтение второму варианту, так как с помощью арматуры удастся равномерно распределить всю нагрузку на пол.

6. Монтаж водяного теплого пола.

Вначале осуществляется подсоединение трубы к коллектору. Если теплый пол используется в качестве единственного обогревательного элемента, то его монтаж осуществляется с интервалом в 150-200 мм. В противном случае, разрешается укладывать трубы с шагом максимум в 300 мм. Труба соединяется с сеткой с помощью специальных клипс. Не фиксируйте клипсы слишком жестко, так как существует риск их повреждения во время нагрева системы.

7. Работоспособность системы и ее проверка.

Теплые полы водяные монтажные, после их установки требуют обязательной проверки на исправность. Для этого, система включается на определенное время, к примеру на три часа. Во время этого процесса система должна прогреться, а вода - равномерно распределиться по поверхности.

8. Процедура заливки.

Стяжка должна превышать систему трубопровода на 20-30 мм, тип стяжки должен быть мокрым.

По истечению высыхания стяжки, примерно через месяц, установите звукоизоляционные материалы и проведите чистовую отделку. Запрещается включать теплый пол до того момента, пока стяжка полностью не высохнет, так как существует риск ее растрескивания. На этом теплый пол водяной своими руками считается готовым к эксплуатации.

Водяной теплый пол видео:
