При строительстве дома или коттеджа возникает необходимость обустройства лестницы. Наиболее крепкими и долговечными считаются лестничные конструкции, выполненные на основе металлического каркаса.

Тем более, что использование металла позволяет решать самые затейливые дизайнерские проекты – из профильной трубы можно создавать уникальные и нестандартные композиции, которые подойдут под интерьер.

Cодержание статьи

Виды лестниц

Разделение лестниц на виды происходит по нескольким позициям: материал изготовления, конструкция, назначение, место расположения (внутренние, наружные).

В качестве материала для изготовления лестничных конструкций используют металл, дерево и железобетонные смеси. Чаще всего эти материалы комбинируют.

По конструкции бывают:

• приставные – наиболее простой и распространенный конструкционный вид. Представляет собой две параллельные опоры, к которой приварены ступени под углом 900. Могут быть как стационарные, так и переносные, к примеру, стремянка;
• маршевые – имеют более сложную конструкцию, которая подразумевает монтаж ступеней на балках, установленных под определенным углом. В качестве опорных элементов могут выступать тетивы или косоуры. Такие вполне под силу выполнить хозяевам частного дома своими руками;
• винтовые – Ступеньки крепятся с одной стороны к опорной балке, а другую сторону ограждают перила. Ступени делают в форме треугольника или сектора. Самостоятельно изготовить такую конструкцию достаточно сложно;

• больцевые лестницы – в этом случае ступени крепят непосредственно к стене с помощью специальных прочных болтов (больцев). Другая сторона соединена перилами. Обязательное условие для такого вида лестниц – крепкая стена, способная выдержать нагрузку.

Достоинства и недостатки лестниц из профильной трубы

Лестница из профильной трубы своими руками имеет массу достоинств в сравнении с конструкциями из других материалов:

• высокая прочность, которая обеспечивается профильной трубой;
• длительный срок эксплуатации, можно даже сказать, что это лестница на века;
• процесс изготовления каркаса отработан уже до мелочей, поэтому не займет много времени;
• использование разных креплений, можно реализовать любые конструкционные замыслы;
• относительно дешевые строительные материалы на каркас.

Наряду с достоинствами, есть и некоторые «минусы» лестниц из профильной трубы, которые необходимо учитывать еще до начала работ.

Так, металлический каркас – достаточно тяжелая конструкция, поэтому для вспомогательных элементов использовать нужно более легкие материалы, такие как пластик или стекло.

Но этот нюанс позволяет придать им более эстетичный внешний вид. Второй момент: использование металлического профиля подразумевает, что все соединения должны быть сварными, следовательно, уметь мастер должен уметь пользоваться сварочным аппаратом.

Этапы изготовления лестницы из профильных труб

Наиболее часто используемый вариант изготовления лестницы – каркас из профильной трубы, а ступени выполнены из древесины. Для основы берут трубу диаметром порядка 60 см и уголок 40х40 см.

На примере этой конструкции рассмотрим основные этапы работ:

1. На первом этапе делают расчет и чертеж будущей конструкции, определяют количество ступеней и вычисляют длину косоура. Наиболее оптимальные размеры: ширина лестницы в пределах 80-120 см, высота ступеней – не выше 20 см и не менее 12 см, глубина – 30 см.
2. Далее выполняют разметку труб и их нарезку, изготавливают рамки под ступени.
3. Необходимо забетонировать платформу, которая будет служить основанием всей конструкции, а также держать угол наклона. Этот уровень принято считать нулевым – на нем будет находиться первая ступень.
4. Выполняют монтаж профильной трубы, закрепляя ее сваркой к закладкам в бетонной платформе с одной стороны, а с другой к анкерам, которые вмонтированы в стену.
5. К металлической трубе приваривают уголки, расчет размеров которых определяют на начальном этапе. Следует отметить, что все размеры, даже если изготавливается бытовая стремянка, необходимо соблюдать в точности.
6. Когда каркас собран, к нему приваривают перила (если они металлические) или крепят другим способом, если используется дерево или иной материал.

Как сделать лестницу из профильной трубы своими руками? (видео)

Конструкционные особенности

В процессе изготовления лестницы из профильной трубы существуют нюансы, знание которых значительно упрощает выполнение работы. Так, если перила устанавливают сбоку на лестничный каркас, то удается таким образом увеличить ширину пролета.

При возведении лестницы следует учитывать, что в процессе эксплуатации может понадобиться текущий ремонт конструкции. Для этой цели оставляют зазор между стеной и несущей конструкцией.

Чтобы не было вибраций лестницы при перемещении по ней, длину стоек в пролетах ограничивают.

Полностью металлическая лестница из профильной трубы не очень привлекательна, поэтому часто используют вспомогательные материалы, такие как стекло, прочный пластик или шлифованную древесину. Это не только облегчает конструкцию, но и делает внешний вид лестницы более красивым.

Приставная стремянка

В подсобном хозяйстве приставная стремянка – незаменимая вещь, которая пригодится для выполнения любых высотных работ. Изготовить ее можно своими руками. Бывают стремянки одностороннего или двухстороннего типов. Конструкционно стремянка выглядит следующим образом – две параллельные , и прикрепленные к ним ступеньки.

Расчет высоты стремянки делают в процессе определения интервала между основанием, то есть полом, и последней ступенью. Оптимальный интервал между ними – 20-25 см.

По функциональным особенностям бывают стремянки трех видов: классическая, универсальная или трансформер.

Каркас универсальных стремянок может быть раскладным или телескопическим, в котором секции выдвигаются постепенно, по мере надобности. Фиксируют секции посредством защелок или крючков.

Раскладная стремянка работает в нескольких положениях, и кроме того компактная и легкая в собранном состоянии, что существенно упрощает транспортировку.

В неразборных стремянках соединения выполняют при помощи сварки, а конструкции-трансформеры стыкуют с помощью болтов. Такой способ соединения позволяет быстро демонтировать поврежденный элемент и выполнить его замену.

Сделанная своими руками, имеет ряд достоинств, как то легкость, практичность и удобство в использовании, и высокую степень надежности.

При проектировании любых металлоконструкций возникает вопрос – какой металлопрокат, и какого сечения необходимо использовать, чтобыобеспечить надёжность конструкциипод воздействием предполагаемых нагрузок.Можно найти методики точных расчётов или воспользоваться программными ресурсами, позволяющие рассчитать практически любые конструкции.Однако это почти всегда под силу только профессионалам, умеющим пользоваться программными средствами, знающих технологию производства металлоконструкций и имеющих представления о металлопрокате.

Очень часто, при конструировании небольших и не сложных объектов, например, лестницы на второй этаж, приходится по опыту, как говорят «на глаз» выбирать металлопрокат. Чтобы как-то обосновать свой выбор, а заодновселить уверенность и в себя, и в заказчика, мы предлагаем вариант простейшего («для начинающих»), расчёта.

Допустим нам необходимо построить металлический каркас лестницы на второй этаж.

Пусть будет: длина лестницы 3м. , угол наклона 30 0 , предполагаемая нагрузка: 200кг. – вес конструкции и 500кг. – дополнительная нагрузка. Необходимо выбрать профильную трубу для несущей балки(тетивы)

Расчёт проводим с определённой степенью приближения. На рис.1 изображена схема балки лестницы,

Рис.1где:

L – длина балки,

q – угол наклона лестницы

В нашем случае:F = 500кг.

L = 300см.

q = 30 0

P = 200кг.

Для простоты расчёта и, учитывая, что в итоге лестница на второй этажбудет достаточно жёсткой, позволяющей распределять нагрузки, имеющуюся схему (рис.1) приведём к схеме с равномерно распределённой нагрузкой,

Рис.2где:b – горизонтальная составляющая балки,

Для нашего случая:b = L *cos q = 300*cos 30 0 = 260см.

Q = F +P = 500кг.+200кг. = 700кг.

G = Q / b = 700кг./260см. = 2.7кг/см.

Под воздействием нагрузок труба начнёт прогибаться.При незначительных прогибах после устранения нагрузки, труба вернётся в исходное состояние.Если нагрузка превышает допустимую, может произойти деформация (не исправимый прогиб) трубы. Для того чтобы не было деформации, необходимо изгибающий момент (возникающий от действия нагрузки) компенсировать моментом сопротивления трубы.В нашем случае, формула изгибающего момента:

M = q * b 2 /8 подставив данные получаем:M = 22815кг.см.

Момент сопротивления трубы зависит от материала трубы (балки лестницы) ирассчитывается по формуле:

W = M / R , где: R – расчётное сопротивление металла

трубы, для стали Ст.3 – R = 2100.

Подставив значения M и R , получаем, что W = 10,86см3

Моменты сопротивлений профильных труб рассчитаны и сведены в таблицы, которые можно найти в соответствующих темах интернета.По таблицам нам необходимо взятьтрубы, у которыхW больше полученного в наших расчётах (> 10,86).Момент сопротивления больше значения 10,86у труб 70х70, 80х80 и т.д.Если взять трубу 50х100, то по стороне 100W = 24см3, т.е. почти в два с половиной раза больше, чем в нашем расчёте.Таким образом, для балки (тетивы) нашей лестницы на второй этаж вполне подойдёт профильная труба 50х100.Металлопрокат для несущих элементов лестниц следует брать с трёх-пятикратным запасом от возможных нагрузок. Дополнительно необходимо проверить прогиб балки (тетивы, косоура лестницы). В случае равномерно распределённой нагрузки прогиб определяют по формуле:

f = 5 Gb 4 /384 EI где: f — максимальный прогиб

G – равномерно распределённая нагрузка

b – горизонтальная проекция балки

E – модуль упругости (табличные данные)

I – момент инерции (табличные данные).

Для нашего случая G = 2,7кг/см.,b = 260см., E (для стали Ст.3) = 20,4*10 5 кг.см 2 (справочные данные), I (для трубы 50х100) = 137см. 4 (табличные данные). В итоге:

f = 0,6см.

Прогиб незначительный, номы в начале упростили задачу и привели её к варианту равномерно распределённой нагрузки.Реально нагрузкабудет сосредоточенная и прогиб может бытьраза в три больше. С другой стороны, мы рассчиталитолько одну балку (тетиву, косоур).Если взять классический вариант с двумя, например, косоурами, то опять уменьшится прогиб.В общем случае, если прогиб не допустим, то следует делать подпорки, соединять несколько труб или искать другие варианты.

В заключении необходимо подчеркнуть, что мы не пытались сделать точных расчётов, а пытались доказать, используемые при сооружении лестниц трубы 40х80 или 50х100 вполне правильный вариант.

Металл – надежный и долговечный материал, который служит десятилетиями. Обладая навыками сварки, из металлических деталей можно изготовить массу полезных вещей для домашнего хозяйства или садового участка: настенные и напольные вешалки, изящные миниатюрные полочки, кофейный столик для беседки, многоярусную подставку под цветы. Верхом мастерства является полезное и внушительное изделие – лестница из профильной трубы своими руками. Рассмотрим три варианта, которые подходят для самостоятельного изготовления.

Лестница без перил из металлического профиля и дерева

Преимущества металлического профиля

Во время дачных работ или строительства нередко используют древесину: доски, бревна, бруски, вагонку, фанеру — забывая о практичных металлических заготовках. Под воздействием внешних факторов (сырости, ветра, перепадов температуры) легкие в обработке, но имеющие слабую структуру деревянные изделия растрескиваются, рассыхаются, теряют привлекательность, тогда как правильно обработанный металл сохраняет свои эксплуатационные свойства годами.

Профильные металлические трубы – заводская продукция, отличающаяся формой, длиной и параметрами сечения

Для строительства легких изделий подходит металлический уголок, однако он уступает профилю по прочности. Под воздействием тяжести конструкция из уголка или швеллера деформируется, отчего его функционал приходит в негодность. Большую нагрузку способны выдержать более надежные изделия, поэтому специалисты рекомендуют сваривать лестницу из профильной трубы.

Вот несколько свойств, характеризующих металлический профиль как идеальный материал для возведения лестничного каркаса:

• позволяет без особых затруднений создать винтовой, маршевый или автономный тип сооружений, прямой и с поворотами;
• может использоваться как в комбинированных сооружениях (с деревом, пластиком, стеклом), так и в одиночку;
• имеет широкие возможности покраски – существуют десятки решений декорирования металлической поверхности специальными красками традиционных цветов и оттенков «металлик»;
• форма и размеры профиля идеально подходят для сборки, что позволяет на сварку конструкции затратить минимум времени;
• срок службы готовой конструкции исчисляется десятками лет (многое зависит от качества сварки).

Выполняя расчет для сборки лестницы из профильной трубы, вы поймете, что стоимость сооружения невелика по сравнению, предположим, с аналогом из натурального камня или дорогой древесины.

Варианты самостоятельной сборки лестницы

Простейший способ проверить качество сварки и закрепить умения работы со сварочным аппаратом – сделать небольшое приспособление на 7-10 ступенек, с помощью которого можно подниматься на крышу сарая, снимать яблоки с деревьев или красить стены дома.

Видео: Лестница из профильной трубы

Приставная лестница для бытовых работ

Существует несколько способов сборки своими руками приставной лестницы из профильной трубы. Если вы не знакомы с тонкостями работы сварочным аппаратом, ступеньки можно зафиксировать при помощи болтов и уголков, однако сварная конструкция является более прочной.

Вместо приставной лестницы можно сделать стремянку – сооружение, удобное для строительных работ

Итак, нам потребуются:

• профильные трубы длиной 200-250 см с сечением 40 мм – 3 шт.;
• стальные пластины аналогичного сечения – 4 шт.;
• металлические уголки – 12-16 шт.;
• верстак;
• бытовой сварочный аппарат;
• набор 3-миллиметровых диодов;
• болгарка с дисками по металлу;
• наждачная бумага (шлифмашинка);
• ЛКМ по металлу (краска, антикоррозийная грунтовка).

Конструкция металлической лестницы сварена из профиля и уголков

Перед тем как сварить лестницу из профильной трубы, необходимо одну заготовку разрезать на несколько частей по 30 см – получатся ступеньки. Их количество зависит от длины профиля: например, из двухметровой заготовки получится 6 маленьких отрезков.

Так выглядит металлический каркас с разметкой и комплект перекладин для приставной лестницы

Ход работы:

• делаем разметку – на длинных перекладинах обозначаем места сварки, интервалы между отметками – 25-30 см;
• если для дополнительной фиксации необходимы уголки – привариваем сначала их;
• чтобы конструкция обрела стабильность, производим сварку перекладин и крайних ступенек, таким образом, получаем прямоугольную раму;
• привариваем оставшиеся короткие отрезки;
• концы профиля делаем глухими – для этого используем металлические пластины;
• зачищаем неровности швов;
• грунтуем и покрываем специальной краской.

Если вам потребуется лестница большей длины, используйте другой профиль, например, с сечением 50 мм. Чем тяжелее и длиннее конструкция, тем мощнее и толще должна быть труба.

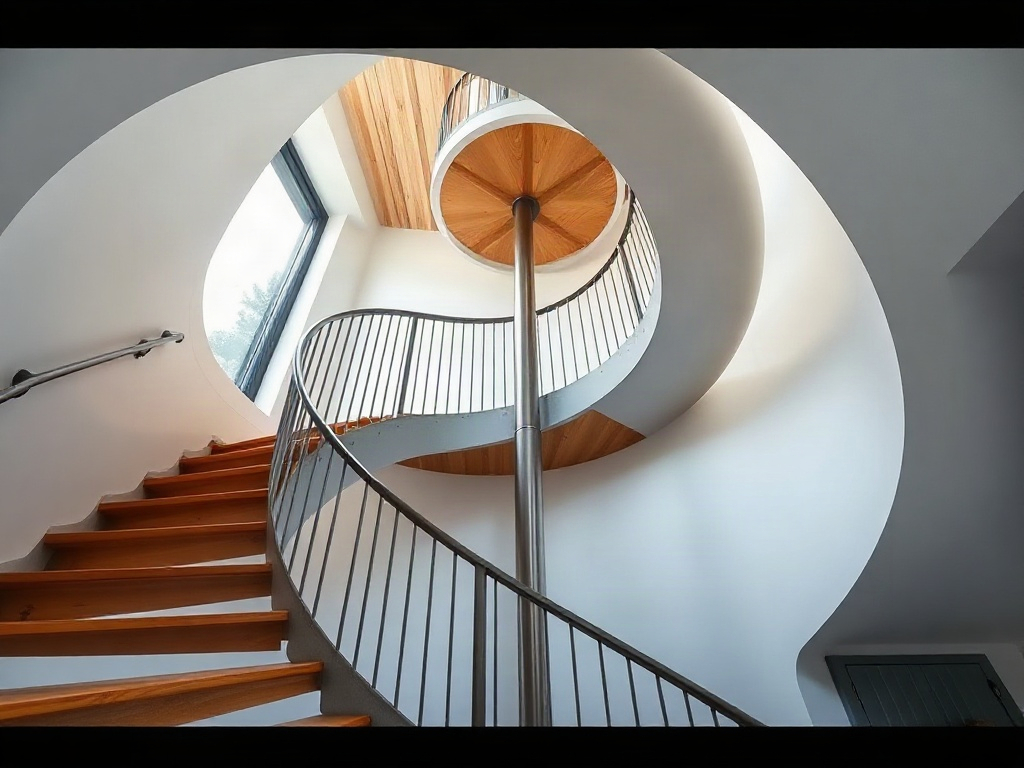

Винтовая лестница на второй этаж

Сооружение винтового типа используют, когда существует дефицит площади или возникает необходимость в дополнительном оригинальном дизайнерском элементе. В процессе подготовки необходимо приобрести инструмент: сварочный аппарат с диодами, циркулярную пилу, ножовку по металлу, напильник, шлифмашинку, молоток, рулетку и маркер. Наиболее простой вариант – ведущая на второй этаж лестница из профильной трубы в виде столба, к которому по спирали крепятся ступеньки.

Винтовая лестница на второй этаж, собранная из металлического профиля и деревянных ступенек, не только функциональна и удобна, но и служит украшением для дома из кирпича или дерева

В качестве опоры выступает толстостенная труба круглого сечения, длина которой зависит от расстояния от пола первого этажа до пола (или потолка) второго этажа. Из второй трубы, с тонкими стенками, но большего диаметра, необходимо сделать гильзы, оптимальная длина которых – 22-25 см. Гильзы будут нанизываться на опорный столб одна за другой уже с приваренными рамами ступеньки. Приступки бывают различной формы (прямоугольной, овальной), но наиболее удачный вариант – удлиненный равнобедренный треугольник, вершиной приваренный к гильзе.

Интересное дизайнерское решение – вынос винтовой лестницы наружу и оформление входа на второй этаж с улицы

Ход работы:

• Привариваем рамы для ступенек к гильзам.
• Нанизываем гильзы на центральную опору.
• Устанавливаем опорный столб на бетонное основание, закрепляем в верхней части.
• Придаем ступеням нужное положение, свариваем гильзы между собой.
• Для придания прочности соединяем ступени металлическими столбиками и с внешней стороны.
• Зачищаем, грунтуем и красим всю конструкцию целиком.
• Декорируем ступени (подойдут доски, толстая фанера, листы металла).

Кроме профиля часто для устройства винтовых конструкций используют косоуры – прочные металлические балки.

Видео: Лестница своими руками

Одномаршевый спуск в погреб

Чтобы самодельная лестница из профильной трубы в погреб была прочной, устойчивой и удобной, необходимо сделать верные расчеты. Обычно придерживаются следующих параметров:

• ширина – 90-110 см;
• комфортный угол наклона – 45º;
• расстояние между ступенями – 15-20 см;
• глубина ступени – 30-35 см;
• высота перил – 70-90 см.

Параметры профиля зависят от размеров лестницы. Потребуются толстые металлические перекладины, которые будут играть роль косоуров, и профиль меньшего сечения для сварки каркаса ступеней.

Собираем конструкцию в следующей последовательности:

• нарезаем профиль для косоуров и ступеней на отдельные фрагменты;
• устанавливаем косоуры на предназначенное для них место: верхнюю часть крепим болтами к площадке или специальной перекладине, нижнюю бетонируем;
• если необходимы пролеты – устанавливаем решетки (из металлического профиля или толстой арматуры);
• заготовки для ступеней привариваем к косоурам, выдерживая одинаковый интервал, следим за параллельным расположением металлических деталей;
• зачищаем швы, грунтуем и красим;
• металлические или деревянные листы для ступеней прикручиваем болтами.

Профильные лестницы прослужат достаточно долго, если сделать точные расчеты. После монтажа основных деталей – каркаса и ступеней – не забудьте облагородить сооружение при помощи декоративных деталей или украшений для перил.

Лестницы имеют прочную конструкцию. Алюминиевая лестница пригодится на даче или дома. Многие люди используют приставные лестницы во время проведения ремонтных и отделочных работ. С таким предметом можно без труда покрасить потолок, повесить часы, поклеить обои, помыть окна или произвести монтаж осветительного прибора на стену. Они могут состоять из одной или несколько секций. Удобная конструкция позволяет использовать лестницы не только в бытовых целях, но и в профессиональном строительстве.

Приставная лестница – переносимый и универсальный предмет. Она имеет малый вес. Ее без труда можно поставить в нужное место, чтобы выполнить ряд определенных действий.

Лестницы, изготовленные из металлического каркаса, обладают высокой прочностью. Каркас является крепким и надежным. Металл – самый прочный материал, который имеет долгий срок службы. Поэтому лестница прослужит Вам долго.

Металлические лестницы могут иметь различный дизайн, поэтому данный атрибут впишется в любой интерьер.

Изготавливают каркас приставных лестниц из .

Металлический каркас имеет много преимуществ:

• Высокую прочность;
• Долгий срок эксплуатации;
• Его быстро изготовить;
• Может быть любым по конструкции;
• Для изготовления используется недорогой материал.

Основное назначение алюминиевой приставной лестницы – возможность подниматься на необходимую высоту.

Но по ней сложно осуществлять подъем или спуск грузов, поэтому для таких целей она не подходит. Осуществлять подъем грузов проще, .

Приставная лестница из профильной трубы своими руками

Лестницу можете купить в специализированном магазине, либо изготовить своими руками. Сделать ее возможно из профильной трубы. Данный материал является доступным и продается в строительных магазинах. Алюминиевая труба обладает отличными качествами и используется для изготовления таких изделий.

Приставная лестница обладает простой конструкцией, поэтому сделать ее легко и быстро самостоятельно. Конструкция лестницы имеет тетиву и ступеньки, которые должны располагаться на одинаковом расстоянии относительно друг друга. Тетивами она упирается в стены и пол.

Угол наклона должен составлять 65-70 градусов относительно стены. Тогда она будет надежно стоять, и это обеспечит Вам безопасность при ее использовании.

Оптимальное расстояние между ступенями должно составлять 0,35 м. Лестница не должна скользить по полу. На ножки лестницы надевают резиновые наконечники или пластиковые. Они способны обеспечить неподвижность приставной лестницы.

Для изготовления приставной алюминиевой лестницы Вам потребуются следующее:

• Две профильные трубы длиной 2 м;
• Длинная труба с прямоугольным сечением;
• Гайки, шайбы, болты (или сварочный аппарат с маской);
• Резиновые или пластиковые наконечники.

Профильные трубы для тетивы могут быть любого сечения. Для ступеней стоит выбрать алюминиевую трубу с прямоугольным сечением длиной 1,65 м.

Прямоугольное сечение профиля позволит безопасно подниматься и спускаться по ступеням приставной лестницы.

Оптимальная длина металлических профилей составляет два метра. Этой длины достаточно для изготовления приставной лестницы.

Если у Вас есть сварочный аппарат, тогда Вам не пригодятся дополнительные крепления – гайки и болты.

Для изготовления лестниц используют чертежи. На них указывают все размеры конструкции и места креплений.

Если вы не уверены в своих силах, то лестницу лучше купить в магазине, а при выборе модели учитывать некоторые особенности конструкции:

Приставная лестница своими руками из металла

Приставную лестницу из металла изготовить легко, если следовать инструкции по изготовлению. Если у Вас есть сварочный аппарат и маска, тогда процесс займет небольшое количество времени. При помощи данного аппарата можно закрепить ступени к тетиве надежно.

Пошаговая инструкция по изготовлению приставной лестницы:

• Разрезаем профильную трубу на равные части для ступеней;
• Просверливаем в этих трубах отверстия для болтов;
• Делаем разметку на двух длинных трубах;
• Закрепляем ступени к двум боковым профилям при помощи болтов;
• Надеваем на ножки лестницы наконечники.

Если есть сварочный аппарат, тогда делать отверстия для креплений не нужно.

Первый шаг: нужно нарезать профиль (с прямоугольным сечением) длиной 1,65 м на пять равных частей по 0,33 м.

Второй шаг: аккуратно просверлить отверстия на одинаковом расстоянии для элементов крепления.

Третий шаг: нанести разметку для ступеней на профилях длиной в два метра. Расстояние между ними должно составлять 0,35 м.

Четвертый шаг: вкручиваем болты, фиксируем при помощи гаек. Ступени лестницы должны быть в неподвижном состоянии, чтобы конструкция лестницы не расшаталась со временем.

Пятый шаг: не забудьте надеть наконечники на ножки лестницы, чтобы не упасть с нее во время эксплуатации.

Преимущества приставной металлической лестницы

Как сделать алюминиевые приставные лестницы своими руками

Приставная лестница – нужный предмет. Если Вы имеете небольшой рост, то данная вещь пригодится Вам. Ее можно изготовить самостоятельно, обладая всеми необходимыми материалами и инструментами. Сделать надежную лестницу легко и быстро, используя сварочный аппарат. Вы можете ее покрасить при необходимости в нужный цвет и поставить в комнате, а не в кладке. Тем самым Вы сделаете ее частью интерьера, а еще она будет у Вас всегда под рукой. Это удобно и практично.

Виды алюминиевых приставных лестниц (фото примеров)

Представить себе дом без лестницы практически невозможно. Даже если строение имеет в своем распоряжении только один этаж, лестницы монтируются на крыльце или подъеме на чердак и мансарду.

Материалов для создания подобных конструкций очень много, но сегодня особое значение для потребителя приобрел вариант, сделанный из металлической трубы прямоугольного сечения. Причин тому много, но основные — это легкость в возведении и отличные эксплуатационные характеристики.

Сегодня мы разберем, как делается лестница из профильной трубы своими руками: видео и подробная инструкция будут приложены.

Любая серьезная работа начинается с того, что нужно составить проект возводимой конструкции, ну, или хотя бы сделать наброски в виде эскиза. Расчет лестничных конструкций не относится к разряду высшей математики, но все равно к нему стоит отнестись внимательно, чтобы не получить в итоге несостыковок во время сборки лестницы.

Расчет маршевой лестницы

Итак, давайте сначала разберем, как выполняются расчеты под маршевые металлические лестницы из профильной трубы.

Маршевая лестница представляет собой конструкцию, собранную из одного или нескольких участков с прямым подъемом. В зависимости от количества маршей различают одномаршевые и многомаршевые варианты исполнения. Выбор целиком зависит от места расположения лестницы и нужной высоты подъема.

• В многомаршевых конструкциях марши соединяются при помощи площадок или забежных ступеней

• Такие лестницы могут разворачиваться на 90 градусов – они ставятся, когда места под длинный марш достаточно. Площадка чаще всего располагается ближе к уровню пола первого этажа, в углу комнаты

• На 180 градусов – такая конструкция позволяет уместить два марша меньших размеров. Подъем такой лестницы бывает пологим, и удобным для передвижения. Продолжая конструкцию, можно сделать подъем на любое количество этажей.

• На 270 градусов – в данном случае лестница имеет три марша, каждый из которых поворачивает по отношению к соседним на 90 градусов. Конструкция очень компактна, что позволяет устанавливать ее в узких местах, например, небольшом эркере или коридоре.

Зная типы конструкций, можно приступать к расчетам.

Действовать нужно в следующей последовательности:

• Определяемся с местом, где хотим установить лестницу.
• Оценив масштабы помещения и высоту перекрытий второго этажа, можно определиться с количеством маршей. Помните, что на данном этапе все умозаключения являются прикидкой. Более детально мы сможем все увидеть при расчете.
• Замеряем высоту подъема, учитывая толщину межэтажных перекрытий.

Совет! Не стоит пренебрегать миллиметрами, чтобы в итоге не ошибиться в расчетах. Делайте сразу все максимально точно.

• Чтобы по лестнице было удобно передвигаться и взрослым и детям, необходимо оптимально подобрать соотношение длины и высоты ступени. Данные параметры называют еще размерами проступи (место опирания стопы при подъеме) и подступенка (вертикальная декоративная планка). Оптимальные размеры умещаются в следующие диапазоны: длина 25 – 33 сантиметра, высота 15 – 22 сантиметра.
• Что касается соотношения, то оно должно укладываться в формулы 2х + у = 60(64) или х + у = 47. Все значения указаны в сантиметрах и подогнаны под ширину шага человека среднего роста (175 — 180 сантиметров).
• Количество ступеней вычисляется очень просто – достаточно высоту проема разделить на высоту подступенка. Получив это значение, можно рассчитать и длину марша – нужно умножить его на длину проступи.
• Данные значения напрямую связаны с углом наклона лестницы. Как вы поняли, мы получили воображаемый треугольник, перенеся который в масштабе на бумагу, можно точно измерить угол наклона.

Совет! Удобнее всего выполнять чертежи и расчеты на разлинеенном листе из школьной тетради по математике.

• Но для расчета нам не хватает еще одной величины – длины самого марша. Высчитать ее может любой учащийся шестого класса, знакомый с теоремой Пифагора. Ну, а мы вспоминаем: а² + в² = с² (квадрат гипотенузы равен сумме квадратов катетов). Допустим, высота нашего воображаемого перекрытия 260 см, а длина лестницы – 400 см. Выполняем расчет: (260*260) + (400*400) = 227600. Извлекаем корень и получаем 477 см с «хвостиком» — это и есть длина марша.
• Смотрим, получится ли уместить такую лестницу в намеченное место, если нет, то можно попробовать изменить параметры проступи и подступенка, или, если угол наклона вас устраивает, то сохранить его, разбив подъем на несколько маршей.
• Вообще, угол наклона для домашней лестницы очень важен, так как по ней будут проходить и маленькие дети и пожилые люди. Чем более пологим будет подъем, тем легче будет его преодолевать. Согласно нормативным актам, значения данного параметра должно быть от 23 до 45 градусов.

• Но лучше всего, когда величина не превышает 33 градусов, так как более крутые лестницы являются менее удобными. Меньшие значения подходят больше для пандусов, чем для лестниц.

Совет! Делая расчеты, вы навряд ли сможете подогнать параметры под целые числа – всегда будет небольшой остаток. Округляйте результат в большую сторону. Все отклонения от заданных параметров можно будет устранить за счет нижней фризовой ступени.

Расчет винтовой лестницы

Винтовая лестница очень красива и выбирается дизайнерами именно по этой причине, к тому же она занимает намного меньше места, чем маршевый вариант конструкции. Но и минусов у ее предостаточно: такая лестница считается самой опасной при подъеме; по ней сложно или вообще невозможно поднять крупногабаритные грузы; цена, которую называют мастера за сборку, запредельно высока.

Но если вам деваться некуда, и требуется установить именно такой вариант, не расстраивайтесь! Мы подробно расскажем, как изготовить такой металлокаркас для лестницы из профильной трубы, а также как его правильно отделать.

Экономия «на лицо». Единственное, что требуется от вас – это умения работать со сварочным аппаратом и рабсила, которая будет перемещать габаритные заготовки.

Расчет винтовой конструкции может показаться кому-то слишком сложным, но мы уверяем вас, что следуя за нами, вы не сможете ошибиться, так как потребуется воспользоваться всего лишь несколькими формулами. В крайнем случае, вы всегда можете воспользоваться специальными калькуляторами, которые можно легко найти в интернете.

Итак, запоминаем обозначения параметров лестницы:

• Н – высота пролета. Как и в случае с маршевой лестницей, учитывает толщину перекрытия.
• Н1 – расстояние между витками лестницы. То есть, расстояние от одной ступени до другой, находящейся ровно над ней. Минимально комфортное значение, которое следует соблюдать, равно 2-м метрам. Так, даже высокий человек не ударится головой при подъеме.
• h – высота ступени. Подступенки на винтовых лестницах делаются редко, но параметр остается неизменным, как и для маршевых лестниц. Для удобного подъема данное значение тут сокращено до 12 – 22 сантиметров.
• h1 – глубина ступени. Неоднозначная величина, так как ступени винтовых лестниц имеют форму трапеции. ГОСТы и СНиПы устанавливают размер меньшей грани в 10 см, а большая сторона, в принципе, не ограничена (зависит от ширины подъема), но рекомендуемое значение составляет около 40-ка сантиметров.
• Рабочая глубина ступени – это условная линия, по которой будет осуществлять подъем человек. Ее параметры нужно рассчитать так, чтобы величина укладывалась в нормируемые 25 – 33 сантиметров.
• L – длина лестницы по заданному радиусу.
• R – наружный радиус. Данное значение не должно быть меньше 80-ти сантиметров. При размещении лестницы в округлом эркере – целесообразно увеличить его до внутреннего радиуса помещения, чтобы иметь возможность опереть свободные края ступеней на стены.
• r1 – рабочий радиус, та же самая линия, по которой двигается человек при подъеме.
• r – радиус центральной опоры. Потребуется для расчетов тогда, когда в конструкции не будет внутреннего столба, а лестница будет опираться на косоуры или примыкающие стены. Исполнение таких лестниц будет невыполнимой задачей для новичков, поэтому мы не станем их расписывать.

Как и прошлом случае, начинаем с замера высоты пролета. Предположим, что у нас она равна 3-м метрам. Затем определяем внешний радиус конструкции, ориентируясь на размеры помещения, в котором будет выполняться установка. Для удобства расчетов возьмем 1 метр.

Далее определяем точки входа и выхода. Допустим, что они у нас находятся друг над другом, то есть угол поворота при подъеме составит ровно 360 градусов. Этих данных будет достаточно, чтобы рассчитать внешнюю длину подъема.

• Как мы помним из школьного курса геометрии, длина окружности высчитывается по следующей формуле: L = 2πR – где L – длина, R – радиус, а π – это константа, которая приблизительно равна 3,14.
• Считаем: 2*3,14*100(см) = 628, то есть 6м 28 сантиметров.
• Теперь нужно узнать количество ступеней, но для этого сначала потребуется определить рабочую длину марша. Принято считать, что человек совершает подъем по радиусу, который составляет 2/3 от внешнего. Исходя из этого, ответ можно получить тремя способами.

1. Первый, 628* 2/3 = 419, с округлением в большую сторону;
2. Второй, по формуле Lраб = 4/3πR = 4/3*3,14*100 = 419, так же с округлением;
3. Третий, вычислить сначала рабочий радиус и выполнить расчет по формуле нахождения длины окружности: 2/3*100*3,14*2 = 419 – 4м 19 сантиметров.

• Теперь, зная рабочую длину, мы можем подобрать оптимальную ширину проступи. Допустим, мы хотим 30 сантиметров. Делим рабочую длину на это число: 419/30 = 14 с округлением. Это и есть количество ступеней в пролете
• Осталось проверить высоту проступи. Для этого высоту пролета делим на количество ступеней: 300/14 = 21,42. Значение немного крутовато, поэтому давайте попробуем уменьшить ширину проступи до 25 сантиметров: 419/20 = 17; 300/17 = 17,6 см. Вот теперь подъем будет плавным и удобным.
• Ах, да! Чуть не забыли! Полностью определяем геометрию ступени, высчитывая ее внешнюю длину: 628/17 = 36,9. Маловато! Тогда снова возвращаемся к подбору параметров, пока не найдем оптимального значения.

Но это еще не конец, осталось определить размер выходной площадки, с оглядкой на значение h1. По мере подъема, каждая ступень будет отнимать от общей высоты пролета значение высоты подступенка. Из-за того, что h1 ограничено пределом в два метра, ширина площадки не должна быть больше 4-5 проступей — не забываем про толщину перекрытия.

Процесс сборки каркаса лестницы из профилированной трубы

После того, как все чертежи готовы, можно приступать к изготовлению лестницы. Точное соблюдение всех полученных при расчетах размеров не позволит вам ошибиться во время разметки заготовок, так что будьте внимательны.

Инструменты и материалы

Для выполнения всех работ нам потребуются следующие инструменты:

Также давайте перечислим и основные материалы, с которыми мы будем работать:

Для крепления ступеней к каркасу используются болты или саморезы с шайбами. Болтовое соединение является сквозным, а крепление на саморезы можно сделать незаметным, загнав их в ступень снизу.

Сборка маршевой конструкции

Распространены два основных вида конструкции, хотя они далеко не единственные. Первый – с наклонной балкой и наваренными держателями под ступени, а второй – с ломаным косоуром из трубы. Давайте рассмотрим оба варианта.

Первый вариант выполняется намного легче и быстрее, но в итоге он будет немного дороже, а внешний вид конструкции выглядеть очень просто и непритязательно. Использовать такой метод лучше тогда, когда каркас лестницы полностью прячется после обшивки, либо же соорудить конструкцию на одной опоре с площадками, как показано на фото выше.

• Удорожание конструкции связано с тем, что в качестве балки используется труба профильная для лестницы сечением 100х100 или даже 150х150. Помимо этого придется наваривать площадки из листового металла толщиной в 3 мм, который также выйдет дороже, чем профилированные трубы.
• При сборке, первым делом устанавливаются наклонные опоры. Если в конструкции предусмотрено 2 марша, то сначала монтируется каркас промежуточной площадки, который и станет опорой для балок.
• Наварить площадки можно двумя способами. Первый заключается в том, что после определения угла наклона, к балке горизонтально наваривается металлический лист. Чтобы он выдерживал вес перемещающегося человека, спереди под него приваривается вертикальная подпорка из арматуры или куска трубы.
• При втором способе, на балку сначала навариваются треугольники из труб, которые соединены под прямым или острым углом, в случае, если вы хотите, чтобы подступенки уходили внутрь, с целью увеличения площади проступи.
• Поверх этих опорных элементов уже наваривается площадка, хотя можно обойтись и без нее. Края проступи между параллельными уголками можно соединить поперечинами из труб или, вовсе, сразу накрутить на них деревянные ступени, толщиной не меньше 4 см.

Совет! Дополнительно стоит отметить, что вес конструкции данного типа достаточно велик и возможно боковое опрокидывание лестницы. Чтобы этого избежать, навариваем на стойки опорные площадки из металла толщиной 5 мм – так мы более равномерно распределим вес всей конструкции.

Как сварить лестницу из профильной трубы, видео в этой статье покажет наглядно.

Второй вариант конструкции выглядит более красиво, но с его сборкой придется повозиться подольше. Оптимальным сечением трубы под нее считается 40х60 мм, можно и больше, но учитывайте, что будет возрастать масса лестницы, что не всегда оправдано.

Тут также имеется два способа соединения деталей, для изготовления готового косоура:

1. При первом способе труба нарезается на отдельные части, соответствующие по длине проступям и подступенкам. Их края обрезаются под углом в 45 градусов (для более точного реза лучше обзавестись торцевой пилой) и свариваются между собой, образуя лесенку. В теории все просто, но на деле вам придется выполнить много сварочных работ, и постоянно следить за точность расположения деталей. Чтобы упростить задачу, вырежьте из фанеры трафарет, внутрь которого укладывайте заготовки.
2. Второй способ намного проще – берем цельную трубу и размечаем ее таким образом, чтобы точка углового среза была вершиной равностороннего треугольника. Второй треугольник будет развернут относительно первого на 180 градусов, то есть его вершина будет на противоположной грани. Рисуем треугольники с двух сторон, а затем вырезаем их из трубы так, чтобы грань, к которой подходят вершины, осталась на месте. Далее нам будет нужно согнуть в этом месте трубу и сварить соединение.

Вместо площадки на косоуры также навариваем перекладины.

Изготовление винтовой лестницы

Монтаж винтовой лестницы начинается с установки центрального столба опоры. Его диаметр не должен быть меньше 10 сантиметров, чтобы мы смогли соблюсти размер примыкающей грани ступени. Экономия при покупке данного элемента неуместна, так как ось винтовой лестницы испытывает на себе серьезные нагрузки.

Упираться нижний край столба должен в прочное надежное основание – лучше всего в бетонное перекрытие. Также потребуется устройство опорной площадки, чтобы распределить вес лестницы.

Совет! Если вы устанавливаете лестницу одновременно со строительством дома, то чтобы не покупать дорогостоящий листовой металл, опору можно соорудить в виде перекрестия из отрезков той же трубы, которая потом замуровывается в бетонную стяжку.

Опоры под ступеньки могут быть двух типов, которые зависят от сечения используемой трубы. По прочности и внешней эстетической составляющей, они мало чем отличаются.

1. Если куплены трубы сечением 20х20 или 30х30 сантиметров, то лучше сварить полноценный каркас по всему периметру проступи. Для удобства – снова пользуемся трафаретом. Высчитать угол расхождения граней очень просто. Как вы помните, в наших теоретических расчетах получилось 17 ступеней. Берем угол поворота и делим его на это значение: 360/17 = 22 градуса. Вот и весь расчет.
2. Второй вариант выполняется намного быстрее. Для него понадобятся трубы сечением 40х60. Никаких лекал тут не потребуется – берем кусок трубы, длиной на 8 см меньше, чем длина проступи, прикладываем с конца второй отрезок, который будет соответствовать ширине ступени, и свариваем их буквой «Т». В середине можно тоже добавить поперечный элемент, как показано на фото.

Финишная отделка

Вот вы фактически и собрали винтовую лестницу своими руками. Осталось ее только облагородить. В связи с тем, что количество материалов для этого очень велико, а способов отделки еще больше, перечислим лишь основные этапы.

• Сначала шлифуем поверхность лестницы, особое внимание, уделяя сварным швам. В идеале они не должны прощупываться и быть гладкими и ровными.
• Покрываем металл преобразователем ржавчины и смываем его согласно инструкции на упаковке.

• Грунтуем поверхность металла.
• Выполняем окрашивание всей конструкции.
• Обшиваем ступени и делаем декоративную отделку вокруг, если она запланирована.

Чаще всего в частных домах в качестве ступеней под такие каркасы используется дерево. Достаточно установить только проступи, и лестница обретет привлекательный вид. «Лестницы из профильной трубы» — видео, которое мы подобрали, покажет, как выполняется эта процедура. Ну, а у нас на этом все! До новых встреч!
