В качестве отопительных приборов могут использоваться не только радиаторы, но и регистры отопления заводского и самостоятельного изготовления. Ранее такие приборы обогрева устанавливались чаще всего в гаражах, складских помещениях, промышленных цехах и других объектах коммерческого назначения. С целью удешевления монтажа автономных систем отопления подобные изделия стали использовать и в жилых малоэтажных домах. Сразу же стоит заметить, что обогрев помещений с помощью регистров отопления менее эффективен в сравнении с батареями. Последние выигрывают за счет большей площади теплоотдачи, образуемой дополнительными пластинами, отсутствующими в регистрах базовой конструкции. При желании владелец объекта может устранить данный недостаток, приварив к круглым трубам вертикально ориентированные металлические пластины. Иначе эту проблему еще решают путем увеличения количества свариваемых труб меньшего диаметра. К такому видоизменению конструкции регистров отопления прибегают не только с целью увеличения теплоотдачи прибора, но и для воплощения дизайнерских идей.

Для изготовления регистров отопления подготавливают гладкостенные трубы одного диаметра и одинаковой длины. Величина диаметра может составлять от 32 до 80 мм. Более широкие трубные изделия использовать не стоит, потому что бытовые котлы не смогут обеспечить отопительный прибор теплоносителем в достаточном количестве. Регистры не смогут хорошо прогреться, а значит, не обеспечат теплом помещение, в котором они установлены.

С помощью газовой сварки или электросварки данные заготовки, расположенные параллельно друг другу, сваривают между собой патрубками меньшего диаметра. По данным поперечным трубкам (патрубкам) протекает теплоноситель, циркулирующий в системе отопления дома.

Классические конструкции регистров отопления

Вариант #1 - горизонтальный регистр

Чаще всего при изготовлении регистра отопления соединяют две-три параллельные трубы, уложенные в горизонтальном направлении. Расстояние между соседними секциями в регистре должно обязательно быть больше диаметра на 50 мм. Пользуются популярностью и змеевиковые конструкции регистров, подразделяющиеся на несколько видов в зависимости от способа подключения приборов к системе отопления.

Регистры отопления змеевикового типа: L - длина отопительного прибора, D - диаметр трубы, h - расстояние между трубами (больше диаметра на 50 мм)

Длина отопительных приборов выбирается в соответствии габаритам комнаты или помещения, в котором планируется производить монтаж системы отопления. Помимо перечисленных видов конструкций регистров отопления еще бывают:

• однотрубные изделия;
• четырехтрубные приборы;
• пятитрубные модели и т.д.

Количество труб, используемых в одном регистре отопления, зависит от площади обогреваемого помещения, качества теплоизоляции объекта, наличия иных источников тепла в помещении и др. Перебирая возможные диаметры труб, высчитывают оптимальные размеры изделий, при которых в отапливаемом помещении будет поддерживаться оптимальный температурный режим.

Горизонтальные регистры отопления из гладких труб используют при нижней разводке трубопровода. При этом изделия аккуратно располагают по периметру помещения ближе к поверхности пола. В жилом доме трубы идут под окнами. В производственных помещениях расположение отопительных приборов зависит от высоты потолков, особенностей планировки объекта и размещения промышленного оборудования.

Регистры отопления успешно обогревают социальные объекты. Уход за такими отопительными приборами намного проще, чем за чугунными батареями

Вариант #2 - вертикальные регистры

При проведении перепланировки квартир и расширении их жилой площади за счет балконов и лоджий приходится демонтировать батареи, установленные застройщиком при сдаче объекта. При этом демонтированные радиаторы заменяются вертикальными регистрами отопления, сваренными из большого количества круглых труб небольшого диаметра. Данные отопительные приборы размещают в простенке, расположенном рядом с оконным проемом.

При необходимости вертикальные регистры отопления закрывают декоративными решетками, которые превращают обязательный элемент системы отопления в предмет декора интерьера. Замаскировать место нахождения «связки» параллельных труб можно с помощью зеркал, цветного стекла, мозаики, кованой решетки, а также путем размещения полок, вешалок, шкафчиков и других полезных предметов не громоздкой мебели.

Обеспечить движение теплоносителя в вертикальном регистре, установленном в автономной системе отопления частного дома, можно с помощью циркуляционного насоса. Горизонтальные регистры используются и при естественной циркуляции теплоносителя, если их монтаж ведется с небольшим уклоном (достаточно 0,05%).

Сколько регистров потребуется для обогрева дома?

Трубы, подводящие теплоноситель к отопительным приборам, в какой-то степени также можно считать регистрами. Да и полотенцесушитель, устанавливаемый в каждой ванной комнате, тоже своего рода регистр отопления. При расчете точного количества регистров отопления, необходимых для комфортного обогрева помещения, учитывается ряд факторов, влияющих на объем теплопотерь:

• толщина несущих стен и материал их изготовления;
• площадь остекления;
• количество дверей;
• теплоизоляция пола и потолка;
• ориентация дома по сторонам света и др.

При упрощенном расчете учитывается теплоотдача одного метра трубы. Например, уже подсчитано, что одним погонным метром 60-миллиметровой в диаметре трубы обогревается один квадратный метр жилой площади помещения (при условии, что высота потолков составляет не более 3 м).

Если приобретать готовые регистры отопления вместо радиаторов, то добиться существенной экономии средств не удастся. Сократить финансовые затраты удается лишь в случае самостоятельного изготовления отопительных приборов регистрового типа из материалов, приобретенных оптом со скидками на рынке. Сварочные работы должны выполняться также своими руками. В противном случае стоимость услуг профессионального сварщика перекроет всю выгоду от оптовой покупки труб и соединительных элементов.

Способы монтажа: сварка или резьба?

Самой большой проблемой при проведении монтажных работ по сборке и установке регистров отопления являются сварочные работы. Отопительные приборы собирают из отдельных деталей вне помещения, а потом уже из подготовленных заготовок производят монтаж системы отопления с помощью газосварки. Сварные швы можно заменить резьбовыми соединениями, которые по прочности и долговечности уступают им, но при соблюдении технологии проведения работ и использовании современных материалов могут обеспечить продолжительную эксплуатацию отопительного оборудования.

Регистр отопления в гараже или на складе является самостоятельным прибором, позволяющим обогреть помещение технического назначения с помощью электричества

Самодельные регистры из круглых труб

На рынке можно приобрести самодельные регистры отопления, реализуемые профессиональными сварщиками. Если готовые изделия вам не подходят по размерам, то мастера сварного дела изготовят отопительные приборы по индивидуальному заказу. Качество самодельных изделий не подвергается сомнению, поэтому их без страха и риска встраивают в автономные системы отопления.

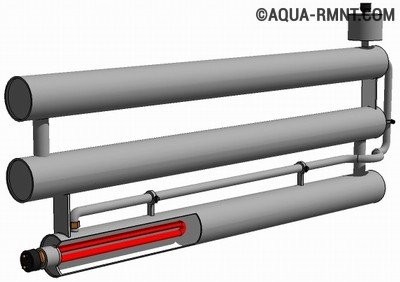

Пользуются популярностью у потребителей и «самовары» с ТЭНами. Так называют регистры отопления, которые самостоятельно обогревают отдельные помещения за счет электричества. Вместо воды в трубы заливают масло, антифриз или же любую иную незамерзающую жидкость. Нагрев теплоносителя осуществляет обычный ТЭН, работающий от сети с напряжением тока в 220 В. «Самовары» по своей конструкции напоминают масляные радиаторы, выпускаемые в заводских условиях. «Самовары» используют в пристройках, где невозможно или нецелесообразно сооружать систему водяного отопления. Отопительные приборы функционируют в автономном режиме, при этом их работоспособность зависит только от наличия электроэнергии.

Самовар - это один из видов регистров отопления, которые не подсоединяются к системе отопления дома, а обогревают одно из помещений за счет электричества

Самодельный регистр из профильной трубы

Для изготовления регистра отопления из профильной трубы своими руками выбирают изделие прямоугольного сечения (60 на 80 мм), толщина стенок у которого равна 3 мм. Самодельную батарею отопления (регистр) собирают в несколько этапов:

• сначала нарезают трубу на несколько частей определенной длины;
• затем на заготовках делают разметку под отверстия, в которые будут ввариваться перемычки;
• изготавливают четыре перемычки из дюймовой круглой трубы (25 мм);
• нарезают заглушки из 3-миллиметрового листа металла, размер которых определяется по прямоугольному сечению профиля;
• вырезают отверстия под перемычки в местах нанесенной разметки, при этом в верхней и нижней трубе регистра должно быть по два отверстия с одной стороны, а в средней трубе – четыре отверстия (по два с обеих сторон детали);
• на деревянных подставках (брусе) раскладывают три трубы, параллельно друг другу;
• в отверстия в трубах вставляют перемычки, выравнивают детали по уровню и прихватывают электросваркой в трех местах каждую трубу-перемычку;
• после изделие с горизонтального положения переворачивают в вертикальное положение;
• приступают к провариванию всех прихваченных перемычек в два шва, регулируя силу тока сварки, чтобы не допустить образования мест возможных протечек;
• после профильные трубы очищают от шлака и металлического мусора, попавшего внутрь полости изделия;
• к концам профильных труб прикладывают заготовленные ранее заглушки, прихватывают их по диагонали, а затем хорошенько проваривают по всему периметру прямоугольного сечения профиля;
• болгаркой слегка шлифуют варочные швы по всему регистру отопления;
• в верхней трубе самодельного регистра вырезается отверстие под кран Маевского;
• подключение регистра к системе отопления может быть выполнено снизу, сбоку, сверху или путем сочетания перечисленных вариантов (снизу и сверху, по диагонали и др.):
• выходящее отверстие закрывается заглушкой, регистр заполняется водой, после чего мастер просматривает все сварные стыки, исключая вероятность протечки сквозь микротрещины;
• приваривают напольные опоры из стальных уголков или кронштейны, которые позволяют закрепить прибор на стене.

Такой регистр обладает высокой теплоотдачей за счет большого количества теплоносителя, протекающего по профильным трубам. Перемычки следует располагать как можно ближе к торцевым краям горизонтальных деталей. Подача теплоносителя осуществляется через входящий патрубок, расположенный в верхней трубе. После прохождения всех элементов прибора теплоноситель вытекает через выходящий патрубок, расположенный на нижней трубе.

Регистр отопления из четырех параллельных труб, соединенных боковыми трубами-стояками, обогревают жилое помещение

Как видите, изготовить регистр отопления своими руками совсем несложно при наличии сварочного аппарата и опыта работы с ним. Самодельные отопительные приборы можно сварить в точном соответствии габаритам обогреваемого помещения. На покупку готового регистра отопления придется приготовить в три раза больше средств, чем на приобретение всех необходимых материалов для самостоятельной сварки изделия. Чтобы обеспечить длительную работу прибора, приобретают трубы из углеродистой стали, нержавеющей низколегированной стали или чугуна.

В качестве обогревательного элемента могут выступать не только радиаторы, но и регистры отопления.На сегодняшний день ассортимент, предлагаемый пользователям, достаточно широк и включает в себя устройства зарубежного и отечественного производства. Также можно сделать регистр отопления из профильной и стальной трубы своими руками.

Устройство и принцип работы

Самый распространенный вариант исполнения регистров отопления - две-три горизонтальные трубы, расположенные параллельно друг к другу и соединенные между собой тонкими перемычками, через которые проходит теплоноситель. Важно, чтобы соблюдалось расстояние между секциями - на 5 см больше диаметра труб. С одних концов трубы завариваются, к другим присоединяют подачу и обратку.

Помимо классического круглого исполнения труб, регистры системы отоплениямогут изготавливаться из квадратных или прямоугольных, при этом принцип действия остается таким же. Единственное, чем квадратное сечение трубы уступает круглому, это снижение качества протока теплоносителя и вероятность создания излишнего внутреннего сопротивления воды в трубах.

Кроме регистров, включенных в общую систему отопления, есть конструкции с встроенным ТЭНом. В таком регистре теплоноситель разогревается электричеством. Наружный сегмент оснащается фитингом для заливки теплоносителя и дальнейшего присоединения расширительного бачка или аварийного клапана.

Длина регистра подбирается исходя из площади помещения, в котором планируется устанавливать систему отопления. Помимо перечисленных конструкций бывают также однотрубные, четырехтрубные и пятитрубные модели приборов.

Какие бывают регистры отопления?

Стандартное исполнение регистров отопления - из гладкихтруб диаметром 25-200 мм. Выделяют три вида теплоотдающих приборов, различных по конструктивным особенностям, форме труб и материалу изготовления.

1. Секционные регистры. Представляют собой несколько одинаковых отрезков трубы, соединенных по краям патрубками. Тип соединения бывает последовательный или параллельный. В первом случае соединения устанавливают то с левого, то с правого края секций. С противоположного края вместо патрубков устанавливается подпорка, удерживающая трубы в нужном положении. В параллельном соединении секции подсоединяются друг к другу с помощью патрубков или коллекторов. Плюс секционных регистров в том, что их можно подключать по своему усмотрению, в зависимости от количества и расположения перемычек: односторонне, двухсторонне, попеременно, последовательно.
2. Змеевиковые регистры. Изготавливаются из одной трубы, согнутой в виде буквы S или буквы П. Возможен вариант соединения дугообразными патрубками. Количество изгибов подбирается исходя из размера помещения и необходимой температуры обогрева.В отличие от секционных приборов, имеют только последовательную подачу теплоносителя. Змеевик обычно имеет не менее двух труб, соединенных с одной стороны перемычкой.
3. Регистр с оребрением. Прибор выглядит не очень привлекательно, но с отоплением справляется лучше двух предыдущих видов и занимает меньше места. Так как сварить подобныерегистры отопления своими руками проблематично, лучше приобрести уже готовое изделие.
4. Вертикальный регистр. Такие приборы смотрятся более привлекательно и компактно, при этом принцип циркуляции теплоносителя сохраняется. Их также можно делать из труб круглого, квадратного и прямоугольно сечения. В основном вертикальные регистры из прямоугольных труб используются в небольших по площади помещениях, т.к. сохраняют полезное пространство лучше, нежели круглые.

Независимо от варианта исполнения регистра торцы труб закрываются заглушками. Они бывают плоскими, выпуклыми и эллиптическими. Последние рекомендовано использовать в системах с повышенным давлением теплоносителя, а также для придания красивого вида конструкции.

Как вертикальный, так и горизонтальный регистр отопления из труб сделать своими рукамиможно, хотя и придется приложить усилия. Выбор подходящей модели зависит от отапливаемой площади, качества теплоизоляции здания, наличия дополнительных источников тепла.

Из каких материалов делают регистры?

В зависимости от того, из какого материала изготовлен регистр, будет зависеть эффективность его теплоотдачи, внешний вид, размеры, вес и стоимость. Каждый материал имеет свои плюсы и минусы, которые нужно учитывать при выборе:

• стальные регистры. Можно выбирать приборы из углеродистой, оцинкованной или нержавеющей стали. У первой большие показатели устойчивости к высоким температурам и выносливости. Углеродистый материал подвержен коррозии, поэтому его нужно либо окрашивать, либо покрывать специальными средствами. Присоединяются стальные трубы путем сварки. Регистры отопления из такихтруб, изготовленные самостоятельно, будут недорогими и качественными, а монтаж не вызовет трудностей. Оцинкованная сталь защищена от коррозии, стоит дешево, но имеет непривлекательный внешний вид и требует использование электросварки. Нержавейку можно не окрашивать, она не ржавеет, простая в монтаже, но стоит дороже. Минусы любого вида стали в том, что у нее низкая теплоотдача (45,4 Вт/м х0 С);
• алюминиевые регистры. По сравнению со сталью имеют больший показатель теплоотдачи (209,3 Вт/м х0 С). Кроме этого материал легкий, что облегчает его монтаж. Недостаток алюминия в высокой стоимости. Такие регистры невозможно изготовить в домашних условиях, т.к. для этого требуется специальное оборудование;
• медные регистры. Показатель теплоотдачи меди равен 389,6 Вт/м х0 С. Это самый большой уровень теплопроводности по сравнению со всеми материалами. К плюсам меди относится ее небольшой вес, пластичность, позволяющая изготавливать приборы разных форм, устойчивость к коррозии и красивый внешний вид. Минусы материала в высокой цене, невозможности использовать с несовместимыми с медью сплавами, неустойчивости к механическим повреждениям. По медным регистрам может протекать только чистый теплоноситель с химически нейтральной средой;
• чугунные регистры. Теплопроводность чугуна равна 62,8 Вт/м х0 С. Приобретаются только в готовом виде. Из-за большого веса и размеров чугунные приборы сложно устанавливать самостоятельно, но возможно. Материал долго нагревается и также долго остывает. Однако недостатки компенсируются низкой стоимостью, устойчивостью к повреждениям и долговечностью.

Регистры отопления стальные

Кроме монометаллических существуют и биметаллические регистры. Они изготавливаемые только на заводах. Состоят из нержавеющего сердечника и медного или алюминиевого кожуха с оребрением. Внутренняя поверхность труб из биметалла защищена от коррозии, а внешняя поверхность с пластинами служит для повышения теплоотдачи. Такие приборы дорогие, но эффективны и прослужат долго.

Достоинства и недостатки регистров отопления

Регистры отопления в основном применяются для отапливания складских помещений, цехов, мастерских, ангаров и других помещений специального назначения. Также установка регистров возможна в медицинских учреждениях, школах и садах, т.к. приборы не требовательны в плане ухода и легко отмываются от пыли и грязи. Невысокая стоимость изготовления регистров отопленияснижает затраты на монтаж всей системы. Кроме этого, они не требовательны в эксплуатации. К преимуществам регистров отопления относят:

• большую длину. Некоторые приборы могут достигать до 6 м, что позволяет нагреть большую площади помещения за короткое время;
• относительно небольшая стоимость по сравнению с другими отопительными приборами;
• высокие гидравлические характеристики;
• простой монтаж и последующая эксплуатация;
• возможно присоединение не только к водной системе отопления, но и к паровой;
• большой выбор моделей и материалов изготовления.

Из недостатков можно выделить следующее:

• из-за необходимости использовать большой объем теплоносителя устанавливать регистры в частных домах нерентабельно;
• некоторые приборы имеют не очень привлекательный внешний вид;
• необходимость подбирать место монтажа и надежные крепления, т.к. вес некоторых приборов достаточно большой;
• изделия из стальных трубнужно периодически подкрашивать, чтобы не появилась коррозия.

Регистры отопления позволяю нагреть большую площадь помещения за короткое время

Взвесив все за и против, каждый может решить для себя купить гладкие регистры отопленияуже в готовом виде или поставить прибор, сделанныйсамостоятельно.

Расчет регистров отопления

Прежде чем приобретать и устанавливать регистры помещении, нужно провести расчет необходимого количества приборов. Для этого учитывают ряд факторов, которые влияют на теплопотерю:

• толщина несущих стен и материал их изготовления;
• количество дверей, окон и их размер;
• теплоизоляция пола и потолка;
• расположение комнаы относительно сторон света (север, юг и т.д).

Средняя необходимая мощность любого регистра рассчитывается как площадь помещения, умноженная на 100 Ватт. Провести расчет самостоятельно, не обладая должными знаниями, практически невозможно. С этой целью лучше обратиться к специалистам или воспользоваться онлайн-калькулятором. Но, если вы все-таки решили провести вычисления сами, то нужно знать следующие параметры:

• площадь отапливаемого помещения;
• теплоотдача материала, из которого будет изготовлен прибор;
• диаметр труб.

Расчет регистра отопленияпроводится по формуле: Q=PхDхLхKх∆t, где:

• Q – тепловая мощность;
• P – число π (3,14);
• D – диаметр труб;
• L – длина секции;
• K – показатель теплопроводности;
• ∆t – разница температур между воздухом и теплоносителем.

Для расчета каждой последующей секции результат умножается на 0,9.

Инструкция, как сделать регистр отопления своими руками

Для домашнего изготовления регистра отопления лучше всего использовать стальные трубы. Для их скрепления понадобится обычная сварка, сталь простая в монтаже и обслуживании. Подготовьте необходимые инструменты и материалы:

• сварочный аппарат;
• болгарка;
• газовый ключ;
• молоток;
• щетка с металлическим ворсом;
• тиски для труб;
• молоток;
• уголок и уровень;
• дрель и сверла по металлу;
• рулетка.

Для изготовления регистра отопления своими руками понадобится сварочный аппарат

Как сделать регистр отопления своими рукамии получит качественный прибор? На первом этапе проводят нарезку стальных труб необходимой длины. Из труб меньшего диаметра нарезают заготовки для соединения горизонтальных секций, а также изготавливают четыре перемычки из дюймовой круглой трубы.Из листа металла толщиной 3 мм нарезают заглушки, размер которых определяется по прямоугольному сечению профиля. На двух из них прорезаются отверстия для патрубков. Также необходимо подготовить сами патрубки на вход и выход с резьбовым соединением или под сварку.

На втором этапе, после того, как будут подготовлены все элементы конструкции, в стенах труб вырезают проходные отверстия. Учитываются отступы от каждого торца трубы, примерно 10-15 см. Внутренняя поверхность каждой трубы должна быть хорошо зачищена от шлаков и окалин. Каждый торец закрывается круглой заглушкой, а края завариваются по кругу. Верхняя и нижняя труба закрывается заглушками с отверстиями.

На третьем этапе выполняется сборка регистра. Подготовленные трубы выкладывают на ровной поверхности в той последовательности, в которой они будут выглядеть после сборки. С помощью уровня выравниваются по торцевым кромкам. Следите, чтобы трубы с отверстиями на торцах разместились в нужном месте: сверху и снизу и с учетом выбранной схемы подключения: односторонняя, двухсторонняя.

С помощью сварки перемычки, переходные трубы и патрубки привариваются между основных труб. Проверяется герметичность соединений и только после этого отопительныйприбор готов к установке.

После сборки наступает этап подключения самодельного регистра к системе отопления. Если конструкция получилась тяжелой, ее нужно закрепит с помощью стойки или кронштейнов. Чем тяжелее прибор, тем мощнее крепежи понадобятся. Полость труб заполняется теплоносителем. К общему трубопроводурегистр крепится с помощью патрубков с резьбой или приваривается наглухо.

Для присоединения регистра с помощью резьбы используют шаровой кран, муфту или накидную гайку-американку. Если используется варка, то ей приваривается штуцер, вкрученный в шаровой кран, к трубе отопительного контура.

Монтаж регистра лучше проводить до начала отопительного сезона. Это позволит устранить все неисправности в случае их обнаружения.

Радиаторы отопления – элементы инженерных сантехнических систем, функционально предназначенные нагревать воздух помещения. Согласно СНиП (2.03.01-84) в любом помещении следует применять радиаторы, соответствующие расчётам теплового баланса. Для поддержания нормальной температуры внутри зданий их вполне достаточно.

Однако для гаража или небольшой мастерской лучше сделать регистр отопления своими руками. По габаритам и теплоотдаче этот прибор выходит за пределы параметров классических конструкций, но для указанных помещений подходит гораздо больше. В представленной нами статье подробно изложена технология его изготовления.

Самодельные регистры отопления

Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций.

По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.

Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.

Как рассчитать теплоотдачу?

Требуемое количество материала можно рассчитать, исходя из температурных параметров, которые требуется получить в помещении. На бытовом уровне этот шаг обычно пропускают – делают регистры отопления своими руками «на глазок» по принципу «чем больше, тем лучше».

Но лучше произвести простые расчёты теплоотдачи, для чего не нужно быть математиком. Потребуется лишь:

1. Вычислить площадь помещения.
2. Узнать о свойствах теплопередачи стали.
3. Подобрать оптимальный диаметр трубы.

Площадь помещения рассчитывают умножением размера его длины на размер ширины (S = L*W). Однако для более точных расчётов рекомендуется вычислить объёмный параметр, добавив к вычислениям значение высоты (H).

Так, окончательная расчётная формула приобретает вид:

V = L*W*H

К примеру, требуется вычислить V помещения, где длина 5 м, ширина 3 м, высота 2.15 м. Получают объём помещения: V = 5*3*2.15 = 30.25 м 3 . Опираясь на это базовое значение, следует вести дальнейшие расчёты, определяющие количество тепла, размеры и число регистров отопления для изготовления своими руками.

Прежде всего, рассчитывается требуемое количество тепла на вычисленный объём помещения для достижения необходимой внутренней температуры (Вт):

Qп.т = V * k (Tвн – Tнар),

где V объём помещения; k – коэффициент теплопередачи стен здания; Tвн – температура внутри; Tнар – температура снаружи.

Количество тепла выделяемого одним регистром можно рассчитать по формуле:

Qр = q * L * (1-n),

где: q – тепловой поток от каждой горизонтальной и вертикальной трубы регистра (примерно 20-30 Вт/м); L – длина вертикальных и горизонтальных труб регистра (м); n – коэффициент неучтённых тепловых потоков (для металлических труб – 0,1).

Число регистров, соответственно, определяется формулой:

Nр = Qп.т. / Qр

Подобная методика расчётов специалистами-проектировщиками, скорее всего, будет оцениваться как упрощённая и грубая форма. Однако такой подход всё-таки видится более рациональным действием, чем расчет и изготовление регистров своими руками на глазок, без каких-либо расчётов.

Выбор конфигурации отопительного прибора

Самодельные конструкции радиаторов в основном делаются на основе металлических труб диаметром 80 – 150 мм.

Конструктивные особенности ограничиваются двумя вариантами исполнения:

Решётчатое исполнение батареи отопления отличается от «змейки» несколько иным построением контура, причём, в зависимости от вариаций в таких батареях, распределение теплоносителя может быть разным.

Змеевиковые конструкции фактически имеют однообразное исполнение, предполагающее строго последовательное движение теплоносителя.

Решётчатые регистры строятся по разной схематике:

• с одной или двумя перемычками и односторонним питанием;
• с одной или двумя перемычками и разносторонним питанием;
• параллельным включением труб;
• последовательным включением труб.

Число труб одной сборки может составлять от двух до четырёх и более. Редко, но встречается также практика изготовления однотрубных регистров.

Змеевиковая сборка обычно содержит не менее двух труб, соединённых с одной стороны глухой перемычкой, с другой – проходной перемычкой, которые изготовлены из двух трубных отводов (2х45º). Следует отметить, что исполнение регистров отопления формой змеевика используется значительно реже, чем конструкции «решётки».

Оба варианта изготовления – решётчатый и змеевиковый – можно сделать не только на основе классических круглых, но также на основе профильных труб.

Профильные трубы видятся несколько специфичным материалом, так как требуют несколько иного подхода при сборке радиаторов отопления. Однако регистры из профильной трубы получаются более компактными и занимают меньше полезного пространства, а этот фактор тоже немаловажен.

Инструкция по изготовлению радиатора

Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.

Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.

Итак, расчёт сделан, можно приступить к выбору материала.

Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:

• отводы (подходящие к диаметру труб);
• уголки (арматуру);
• лист стальной (толщина равна толщине стенки трубы);
• патрубки (трубы малого диаметра).

Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.

Подготовка и сварка труб

Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.

Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.

Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.

После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.

Сборка батареи отопления

Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.

Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).

Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).

Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.

Особенности конструкции «змейка»

Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.

Для сборки регистра змейкой необходимо:

1. Выложить трубы на ровной поверхности.
2. Сварить из парных отводов 45º дуговые отводы.
3. Соединить дуговыми отводами парные трубы регистра с каждой стороны.
4. Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.

Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.

Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.

Отличие профильных регистров

Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.

Особенностями сборки можно отметить лишь подготовку и подгонку межтрубных перемычек. Как правило, сварка здесь не используется. Достаточно иметь хороший металлорежущий инструмент.

Торцы межтрубных перемычек и непосредственно регистровых труб подрезают под углом 45º, добиваясь точного совпадения по граням на линии соединения. Если выполняется сборка регистра вида «решётка», межтрубная перемычка делается с угловыми срезами по торцам и прямыми вырезами по точкам подвода центральных труб.

После подготовки перемычки ставят по месту и аккуратно обваривают. На «змейках» дополнительно ставят глухие арматурные перемычки параллельно проходным.

Самодельные регистры широко применялись для бытовых нужд в недалёком прошлом. Теперь этот вид отопительных приборов используется реже.

Альтернативой регистрам, особенно если гараж не подключен к централизованной системе отопления, послужит чудо печка на солярке. С методикой ее изготовления ознакомит предложенная нами статья.

Выводы и полезное видео по теме

О последовательности изготовления отопительного регистра из профильной трубы и секретах сварки вы можете узнать из видеоролика:

Самодельное нагревательное оборудование активно продолжают делать и эксплуатировать в сельской местности либо на частных производствах для обогрева служебных технических помещений. Но многие отказываются от использования таких нерациональных сооружений, особенно там, где внедряются приборы учёта и контроля потребления теплоносителя.

Хотите рассказать о том, как собрали регистр для гаража или дачи собственными руками? Располагаете информацией, которая может пригодиться самостоятельным домашним мастерам? Пишите, пожалуйста, комментарии в находящемся ниже блоке, делитесь полезными сведениями и фото по теме статьи, задавайте вопросы.

Любой прибор или приспособление, изготовленное своими руками, это экономичный подход к решению намеченных планов. Это в полной мере относится и к системе отопления.

Самостоятельно сделать радиатор не получится, а вот регистр собрать из гладких или профильных труб под силу человеку, который владеет навыками работы со сварочным аппаратом.

Для изготовления потребуется всего лишь отрезки труб, два сгона и несколько электродов.

Назначение регистров отопления

Эти устройства в быту используются редко. Их обычно устанавливают в производственных и складских помещениях. Это дешёвая альтернатива дорогим радиаторам.

Отличительная черта приборов - большой объём теплоносителя внутри, который быстро нагревается и медленно остывает. Отсюда высокая теплоотдача .

Устанавливают их точно так же, как обычные радиаторы, по тем же схемам, нормам и правилам.

Конструктивные особенности

По сути, регистр - одна или несколько труб , соединённых между собой параллельно . Здесь важно создать условия, чтобы теплоноситель последовательно перетекал из одной трубы в другую, отдавая тепло в помещение. Поэтому изготавливают регистры двух типов.

Секционные

Несколько параллельных труб, концы которых закрыты заглушками . Между ними устанавливаются перемычки, через которые теплоноситель перетекает из одной секции в другую. Движется он сверху вниз, то есть, поступает в верхнюю трубу, а выходит из нижней.

Важно! Перемычки устанавливаются в шахматном порядке. Если между первой и второй секцией перемычка устанавливается слева, то между второй и третьей - справа.

Диаметр перемычек намного меньше диаметра секций. К примеру, если диаметр основного элемента регистра 80 мм , то перемычки 32-40 мм.

Змеевиковые, их чертеж

Это та же конструкция, только между собой секции соединяют сдвоенными отводами 90° того же диаметра, что и основные трубы и получается сплошная трубная конструкция одного большого диаметра по всей длине. Теплоотдача регистра этого типа намного выше, чем у предыдущего варианта.

Фото 1. Чертеж регистра змеевикового типа, представляющего собой сплошную трубную конструкцию одного диаметра по всей длине.

К плюсам конструкции можно добавить низкое гидравлическое давление теплоносителя внутри прибора, что позволяет пропускать через него достаточно большой объем горячей воды.

Справка! Змеевик можно устанавливать или горизонтально , или вертикально .

Преимущества регистров

Сравнивать регистры надо с радиаторами отопления, которым они составляют конкуренцию.

• хорошо выдерживают перепады давления теплоносителя и его температуры;
• можно изготовить своими руками;
• низкая себестоимость прибора;
• возможность собрать прибор разных размеров как по длине, так и по высоте;
• тепло по всем секциям распределяется равномерно ;
• простота ухода и ремонта.

1. Регистры не отличаются презентабельным внешним видом . Закамуфлировать их можно, установив декоративный экран.
2. Эффективность обогрева регистрами ниже , чем стандартными радиаторами.

Технология сварки

Чисто технологически соединение стальных элементов производится или электро-, или газовой сваркой, где технология практически одинаковая. При сварке регистров обратите внимание, что в змеевиковых конструкциях стыки - вертикальные швы, а в секционных и вертикальные, и горизонтальные . Проще варить последние, потому что они располагаются в плоскости стола.

К технологии сварки горизонтальных швов (секция + перемычка) предъявляются следующие требования:

Прихватку можно проводить в одной или двух точках , выставляя перемычку по вертикали. Две точки располагаются симметрично относительно оси установки перемычки.

Есть общие правила сварки, в которых обозначаются чисто технологические приёмы. К примеру, на начало шва обязательно наваривается его конец, образуя «замок» . Если сварка производится двумя швами, то второй ведётся в противоположном направлении первого.

Есть несколько параметров сварки, на которые надо обратить внимание, проводя сварочные работы. Это диаметр электрода , который выбирается в зависимости от толщины свариваемых стальных заготовок, это сила тока, подаваемого на электрод от сварочного аппарата, полярность и напряжение сварочной дуги.

Соотношение толщины металла к диаметру электрода

Сила тока выбирается в зависимости от диаметра выбранного электрода. Зависимость такая: I=Kd, где К - коэффициент соотношения с диаметром электрода.

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата , потребуются следующие приспособления:

для резки: болгарка, плазморез или газовая горелка (резак);

Материалы для сварки:

• электроды , если используется электросварка;
• проволока , если газовая;
• кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные - секционные , потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10-20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского ). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

1. Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
2. Вырезаются из труб меньшего диаметра сами перемычки в 30-50 см.
3. Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
4. Вырезаются из листового металла толщиною 3-4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
5. В первую очередь к секциям привариваются заглушки.
6. К последним привариваются сгоны .
7. Производится сварка перемычек с трубными секциями.
8. Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
9. Приваривается патрубок для установки крана Маевского.
10. Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости , на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки . Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов . Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще . Во-первых, отводы - готовые заводские детали, которые подбираются по диаметру трубной секции . Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб , объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки , в которых предварительно проделываются отверстия, и привариваются сгоны.

Полезное видео

Ознакомьтесь с видео, в котором показано, как сварить регистр отопления своими руками.

Расчёт количества

Регистры - приборы, в которых перемещается значительный объем теплоносителя , потому что изготавливаются они из труб большого диаметра , плюс в состав входит несколько секций. Чтобы нагреть такой большой объём воды, потребуется мощный нагревательный котёл. А это не только немалый расход топлива, это немалые габариты самого нагревательного оборудования.

Поэтому рассчитывать систему отопления, в состав которой входят регистры, надо точно с учётом потребляемого помещениями тепла .

Существуют уже готовые табличные значения соотношения размеров стальных труб и их теплоотдачи. Это упрощает проведение расчётов количества приборов.

• d - диаметр трубы;
• l - её длина;
• k - теплоотдача, равная 11,63 Вт /м²;
• Tr - температура в помещении;
• To - температура теплоносителя.

Именно исходя из проделанных расчётов, подбирают длину регистра, количество секций в нём и количество самих приборов.

Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.

Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.

В качестве теплоносителя может быть применена вода или антифриз , устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.

Преимущества и недостатки приборов

Самодельные металлические либо алюминиевые приборы отличаются от обычных радиаторов собственными размерами. Они состоят из некоторых труб, диаметр которых превосходит 32 мм. Для организации циркулирования теплоносителя трубы объединены между собою патрубками.

Чем обусловлена популярность данных устройств теплоснабжения? Прежде всего, перспективой самостоятельного производства. Можно сделать биметаллические приборы, металлические либо с алюминиевых труб.

До того как подсоединить регистры отопления, следует тщательно изучить все их стороны.

Преимущества:

Но, помимо этого, необходимо учитывать возможные минусы , которыми может обладать регистр из металлической гладкой трубы:

1. Большой размер теплоносителя. Это приводит к его стремительному остыванию.
2. Наименьший показатель конвекции воздуха. Уменьшает результативность работы теплоснабжения.
3. Неприглядный внешний вид. Чаще всего это относится к самодельным системам.

Правильно вычисленная теплоотдача отопления непосредственно зависит от конструкции прибора. В настоящее время применяется ряд типов данных устройств теплоснабжения, различающихся не только используемым материалом производства, но и наружным видом.

Особенности конструкции

Отопительные регистры применяются в большей степени в промышленных цехах, технических комнатах, а, кроме того, в квартирах и собственных домах. Регистры распространены во многих помещениях с высокими санитарными требованиями, к примеру, в медицинских организациях и школах.

По типу системы регистры отопления разделяются на разборные и змеевиковые устройства:

1. В секционных регистрах трубы объединяются между собою перемычками наименьшего диаметра - такой вид соединения определён в основном несложностью монтажа. Дистанция меж трубами регистра рассчитывается по формуле D+50 мм, где будет D - диаметр трубы. При соблюдении правила взаимное облучение труб будет сведено к минимуму, как результат - возрастает теплообмен.
2. В регистрах змеевикового вида трубы объединяются с торца, при помощи отвода, диаметр которого равный диаметру труб. Небольшое повышение стоимости продукта при этом возмещается огромной площадью поверхности, и как результат - большей отдачей отопительного устройства. Ко всему прочему змеевиковый регистр обладает меньшим гидравлическим противодействием, чем секционный, что дает возможность использовать в системе отопления менее сильные, но более экономные и дешёвые насосы.

Торцевые заглушки труб могут быть как тонкие, выпуклой формы, так и эллиптические. Такие заглушки рекомендовано использовать в системах с наиболее большим давлением теплоносителя, а, кроме того, в украшающих целях, для того чтобы добавить устройству наиболее интересный внешний вид. При надобности наружный сектор регистра в дополнение снабжается фитингом под клапан дегазации.

Существует ещё одна вариация - независимый регистр с ТЭНом . Оборудование подобного типа не требует подсоединения к системе отопления, так как теплоноситель разогревается электричеством, при помощи интегрированного ТЭНа. Во время проектирования подобных регистров мощность ТЭНа выбирается соответственно участка плоскости устройства: перегревание может спровоцировать излишнее увеличение и вытекание теплоносителя через аварийный клапан. При малой мощности ТЭНа эффективность устройства будет ниже его возможных возможностей.

Наружный сегмент независимого регистра в неотъемлемом порядке снабжается фитингом, который первоначально применяется для заливки теплоносителя внутрь, а потом используется для подсоединения аварийного клапана или расширительного бака - и в таком случае применяется для компенсации расширения теплоносителя при согревании.

Материалы для изготовления

В качестве использованных материалов для производства регистров применяются трубы ВГП и электросварные трубы из стали (по ГОСТу 10704−91 и другие). Сплав обладает абсолютно всеми данными, нужными для отопительных устройств: устойчивость к большим температурам и давлению, наименьшее тепловое увеличение (в установленном спектре температур), значительная теплопроводимость, ударостойкость (что важно при применении в производственных помещениях), продолжительный период эксплуатации в отопительных системах.

Для того чтобы удостовериться в качестве сварки и надёжности швов, отделанные регистры отопления подвергаются прессовке и гидравлическим испытаниям. Указатель заполняется жидкостью, достигается излишнее давление, как правило, 1.6 МПа. В случае если при этом обнаруживают течь, жидкость объединяется, производится заваривание обнаруженных отверстий, после чего процесс повторяется.

Расчёт

Существуют методы вычисления характеристик отопительных приборов. Они отличаются верностью вычислений. Однако для организации теплоснабжения с поддержкой металлических либо алюминиевых регистров отопления рекомендовано обратиться к услугам специалистов. Другой вариант - пользоваться специальным программным обеспечением .

Однако в отдельных случаях необходимо верно продумать отопительный прибор самостоятельно. Для этого можно пользоваться простой схемой. Предварительно следует знать следующие характеристики:

1. Общая область обогреваемого здания.
2. Коэффициент теплоотдачи использованного материала изготовления регистра.
3. Диаметр труб, применяемых для изготовления

Расчёт регистров из гладких труб , их количества и параметров, требуемых для подогрева того либо другого здания можно осуществить только приблизительно с существенной долей погрешности. Это объясняется большим количеством условий, от которых зависит температура в помещении, таких как: толщина стенок, свойство теплоизоляции помещения, количество и площадь проёмов (а, кроме того, общая площадь щелей в них), интенсивность проветривания, температура внешнего воздуха, скорость ветра.

Поэтому число частей в регистрах и число самих отопительных приборов правильнее планировать «с запасом», а распоряжаться температурой в комнате можно меняя режимы работы отопительного котла. Тем не менее имеется неофициальный стандарт: для обогрева 1 кв. метра здания с высотой потолков 3 метра нужен 1 метр трубы диаметром 60 мм.

Подключение

Подключение устройств в отопительную систему может быть реализовано с помощью сварки, резьбовых и фланцевых соединений - подбор того либо другого вида соединения зависит от полезных особенностей отопительной системы. В случае если устройство состоит из значительного числа частей и труб большего диаметра, имеет значение применять подставки и крепления, поддерживающие регистр не только лишь внизу, но и в середине, для того чтобы разделить вес и не формировать чрезмерную нагрузку на нижний сектор. Обратите внимание, для наибольшей производительности регистр предпочтительно устанавливать ближе к полу.

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным - ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

1. Вычисление оптимальных характеристик отопительного устройства - диаметра трубы, общей протяжённости секции.
2. Формирование чертежа для вычисления оптимального числа использованного материала.
3. Осуществление работ по производству отопительного регистра.
4. Контроль конструкции на герметичность.

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами - на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Регистр отопления своими руками

Расчет параметров и чертеж

Первый этап изготовления регистра отопления своими руками – это проектирование. Понятно, что на глаз нормально сделать регистр отопления не получится. Поэтому необходимо провести ряд дополнительных расчетов, опираясь на которые можно будет подобрать оптимальный теплообменник. При изготовлении регистров отопления нужно учесть много факторов:

• мощность;
• конструкцию;
• методы установки.

Перед тем как сделать регистры отопления своими руками надо понимать, что это ведь отопительный прибор, значит, должен прогревать определенное помещение. Его теплоотдача должна соответствовать ситуации, не ставить же в маленькую комнатушку теплообменник во всю стену. На один метр должно приходиться от 100 до 200 киловатт, в зависимости от региона. Есть формула расчета теплоотдачи регистров отопления. Он включает в себя следующие значения:

• длина теплообменника в метрах;
• внутреннее сечение в метрах;
• коэффициент теплопроводности металла;
• дельта температур подачи и обратки;
• число «П».

Чтобы определить теплоотдачу нужно перемножить все составляющие расчета. Конечно же, из этой формулы можно отдельно определить каждое из вышеуказанных значений. Так, зная квадратуру помещения можно определить, какие габариты должны быть у конструкции. Зачастую самодельные регистры для отопления изготавливаются из подручных материалов, поэтому выбирать некоторые параметры нет возможности. Приходится подгонять всю конструкции под уже имеющиеся характеристики, при этом не стоит забывать о функциональности теплообменника.

При расчете длины теплообменника, нужно поминать, что полученное значение указывает на общую длину труб.

Например, по формуле получили значение в пять метров. Значит, для отопления подходит как одна пятиметровая труба по периметру, так и несколько отрезков, сумма длины которых будет составлять те же пять метров. Суть в том чтобы сохранялась площадь теплообмена.

Есть два метода размещения основных (толстых) труб:

• горизонтально;
• вертикально.

В принципе при изготовлении разницы нет. Если взять горизонтальную конструкцию и повернуть на 90 градусов по часовой стрелке, получится вертикальный теплообменник. Это будет иметь значение при установке на контур.

Вот и вся разница между вертикальным и горизонтальным регистром

Помимо этого крепление регистров отопления осуществляется специальными перемычками. Таких перемычек может быть одна или две. Также соединение горизонтальных участков может осуществляться муфтами того же диаметра, которые ввариваются в торец. Это так называемые змеевиковые регистры. Можно выбирать любой метод сборки регистра отопления из труб своими руками, главное, чтобы хватило навыков для его исполнения.

Чтобы не усложнять процесс изготовления регистра, будем использовать схему соединения горизонтальных участков двумя патрубками. Регистр отопления, чертеж:

Чертеж регистра отопления

Для работы нам понадобится:

• три одинаковых отрезка трубы;
• четыре соединительных патрубка;
• шесть заглушек.

Расстояние между трубами регистра отопления может быть и большим, но никак не меньшим. При этом если используются трубы большого диаметра, расстояние меду ними определяется по формуле: диаметр х 1,5. Такое расстояния является оптимальным. Следующий этап – это сварка.

Сборка отдельных элементов конструкции воедино осуществляется посредством сваривания металла. Это можно сделать любым удобным для вас способом. Как правильно сварить регистр отопления? На самом деле все зависит от того, какой у вас сварочный аппарат:

• электродуговой (ручной, полуавтомат);
• газовый.

Самое широкое распространение имеют электродуговые ручные сварочные аппараты, так как они самые дешевые и простые. Таким аппаратом можно как соединять металлические детали, так и резать их. На больших деталях нужно прорезать отверстия для патрубков. Делать это надо возле края, отступив один диаметр патрубка. На средней секции будет четыре отверстия, на первой и крайней – по два.

Отверстия для соединительных патрубков

После этого на ровной горизонтальной поверхности выкладываем все элементы в одну конструкцию и делаем прихватки у основания патрубков. Нужно делать либо две прихватки по экватору патрубка, либо три равномерно по всей окружности, как в значке мерседеса. Если расположение прихваток будет неправильным, то деталь во время сваривания может повести. Убедившись в правильности геометрии регистра, можно переходит к свариванию.

Во время работы в плавильной ванночке нужно поддерживать высокую температуру, и распределять расплавившийся металл. Электрод постоянно должен двигаться по определённой траектории. Как сварить регистр отопления, самые простые траектории движения электрода:

• влево - вправо (ёлочка);
• вперед - назад (с наплывом).

Важнейший момент – это формирование корня шва на прихватке и выход из прихватки. Процесс выполняется с отрывом, так как сварщику нужно менять положение электрода. Хотя при должной сноровке можно варить и без отрыва. После того как шов остынет нужно молотком сбить шлам. Итак, осталось только заварить торцы заглушками, которые нужно предварительно вырезать из металла такой же толщины.

Кстати, для производства регистров нужно брать сталь не менее трёх миллиметров.

В итоге у нас получилась заготовка, в которой в дальнейшем будут вырезаны отверстия для подачи и обратки, а также воздухоотводчика. Воздухоотводчик, тот же кран Маевского, выводит воздушные карманы, которые уменьшают КПД теплообменника. Также можете более подробно прочитать про . Подключение регистров к системе отопления – это последний этап, после которого можно проводить гидравлическую проверку и вводить оборудование в эксплуатацию.

Помимо этого данная заготовка может быть использована для изготовления регистра с электрическим тэном. В нижнем торце вырезается отверстие для тэна, а в верхней части устанавливается расширительный бак открытого типа.

Схемы подключения регистров отопления

Установку регистра отопления на котрур

Теперь, когда теплообменник готов, нужно провести установку регистра отопления на контур. Как и обычная батарея, он может подключаться разными способами, при этом подача всегда должна быть выше обратки. О мы писали в одной из предыдущих статей. Монтаж патрубков к регистру отопления осуществляется:

• на одном торце;
• на разных торцах.

Последняя схема подключения регистров отопления называется диагональной и является более предпочтительной. Когда мы знаем, где будет подача и обратка можно делать отверстия в торцах для муфт с резьбой. К этим муфтам потом прикрутятся фитинги, соединяющие теплообменник с контуром. На противоположной стороне от подачи вваривается воздухоотводчик. Он может находиться в торце, но лучше, чтобы клапан стоял в верхней части.

Перед тем как установить регистры отопления помните, что он имеет достаточно большой вес, даже без теплоносителя, а заполненный водой и подавно. Поэтому нужно предусмотреть надежные крепления. Теплообменник ставиться на пол или подвешивается на стену. Лучше, конечно, сделать ножки и поставить его на пол, дополнительно зафиксировав креплениями к стене. Не стоит забывать, что от поверхности теплообменника до стен и пола должно быть около 25 сантиметров.

Еще одна рекомендация касается места размещения теплообменника. Как вы могли заметить в квартирах батарея всегда под окном. С одной стороны, она нагревает холодный воздух, исходящий от стекол, а с другой стороны, она греет наружную стену. То есть нужно стараться устанавливать регистры вдоль стен, которые контактируют с улицей.

Отопительный прибор, состоящий из соединенных с помощью сварки между собой гладкостенных труб, называется регистром. В основном трубы, расположенные горизонтально, соединяются вертикальными короткими перемычками, через которые также проходит теплоноситель. Конструкция регистров лежит в основе создания разного вида радиаторов отопления.

В основном регистры устанавливают в системах отопления промышленных или технических помещений. При установке отопительной автономной системы в частных домах и квартирах также используют регистры. Обусловлен такой подход тем, что в регистрах объем теплоносителя намного больше чем в радиаторах, а это значит более продолжительное время охлаждения прибора.

Виды регистров

Регистры отопления делятся на три вида:

• алюминиевые;
• чугунные;
• стальные.

Алюминиевые регистры пользуются большим спросом благодаря своему небольшому удельному весу, хорошему показателю теплоотдачи, прекрасной устойчивости к коррозии, длительному сроку эксплуатации, отсутствию соединений и сварных швов.

Алюминиевые трубы производят путем монолитного литья. Используются регистры из алюминия в жилых и административных помещениях. Основной недостаток приборов из алюминия - высокая цена.

Чугунные регистры отличаются простотой монтажа, потому что в них присутствует фланцевое монолитное соединение. Во время установки к отопительному трубопроводу приваривают второй фланец, а затем используя болты, делают прочное соединение.

Стальные регистры устанавливают в систему отопления с помощью сварки. Качественно проведенная сварка является гарантом длительной службы всей отопительной системы.

Стационарные и передвижные регистры

Для нагрева теплоносителя в стационарных регистрах нужны отопительные котлы. Для подогрева теплоносителя в передвижных регистрах используется электрический ТЭН, работающий от сети с напряжением в 220 В. Используют этот вид регистров для рабочих домиков строителей, помещений, где проводятся отделочные работы.

Установка регистров в помещении имеет ряд неоспоримых преимуществ перед монтажом в отопительной системе батарей:

• длительный срок эксплуатации , трубам, изготовленным из стали, не нужен ремонт, минимум лет 25;
• система отопления отличается высокой степенью надежности, основное требование для обеспечения такой надежности, это качественное выполнение сварочных швов;
• открытую систему отопления можно устанавливать в помещениях большой площади, низкое сопротивление движению теплоносителя обеспечивает большой диаметр используемых для регистра труб.

В последнее время регистры устанавливают намного реже, подбирая более альтернативные современные приборы отопления. К недостаткам этого вида приборов относится:

• не самый привлекательный внешний вид регистра, вдоль стены по всему помещению проложена толстая стальная труба;
• небольшая площадь соприкосновения с воздухом в комнате приводит к низкому показателю теплоотдачи , нулевое использование конвекции;
• снабжение отопительной системы регистрами отличается высокой стоимостью и сложностью монтажа, стальные трубы большого диаметра на строительном рынке стоят достаточно дорого, необходимость использовать при монтаже сварку.

Расчет нужного количества регистров для обогрева

Давайте посмотрим на всю систему отопления как на одно целое. Роль регистра могут выполнять подводящие трубы, полотенцесушитель . При выборе модели регистра нужно особо внимание обращать на диаметр труб, из которых он состоит. Предпочтение следует отдавать приборам с диаметром труб равным 32 мм. Для самостоятельного изготовления регистра не рекомендуется использовать трубы диаметр которых превышает 80 мм. Для прогрева теплоносителя в таких больших объемах нужен слишком мощный котел, что не всегда рентабельно.

Устанавливая в доме автономную систему отопления с использованием регистров нужно сделать точный расчет количества приборов и предпочтительного диаметра используемых труб. Во время расчета необходимого количества отопительных приборов учитывают в первую очередь толщину стен здания, количество оконных и дверных проемов, вид строительного материала, используемого для возведения здания и много других факторов.

При расчете трубных приборов нужно учитывать только показатель теплоотдачи погонного метра трубы. Для помещения с высотой потолка не больше 3 м и площадью в 20 кв. метров понадобится 20 м стальной трубы диаметром в 60 мм. Расчет сам по себе простой, а монтаж отопительной системы с регистрами не сложнее установки радиаторов.

Устанавливают регистры при разводке труб понизу. Это относится как для одноэтажных, так и для двухэтажных строений.

Установка регистров в системе отопления

Отопительная система с регистрами сама по себе особой сложности не представляет. Главное требование - проведение сварочных работ на высшем уровне. Сложность монтажа системы можно свести к минимуму если предварительно изготовить все элементы по отдельности и правильно спроектировать схему системы. Отдельно можно собрать трубопровод и сварить сам регистр.

Готовые составляющие системы отопления можно соединить между собой используя резьбовые соединения. В основном устанавливаются регистры, состоящие из двух расположенных горизонтально труб. Если предполагается установка регистра под одной стеной (5 м) комнаты площадью в 20 кв. метров, размер прибора, состоящего из двух труб диаметром в 60 мм, будет равен длине стены.

Важно! Монтаж регистра проводится с уклоном не меньше 0,05% по движению теплоносителя.

В трубах с большим диаметром теплоноситель протекает практически без сопротивления, а сам регистр устанавливается как можно ближе к поверхности пола, что позволяет намного улучшить обогрев помещения.

Регистры изготовленные своими руками

Если вы являетесь профессиональным сварщиком, для вас не составит особого труда изготовить регистр самостоятельно. Конструкция несложная, а качественно выполненная сварка , позволяет получить надежный прибор для обогрева помещения.

Установив в изготовленную конструкцию ТЭН и заполнив трубы антифризом или маслом, вы получите самодельный масляный радиатор. Чтобы обогреть помещение, достаточно включить прибор в розетку. В этом случае не нужно делать разводку труб, покупать и устанавливать отопительный котел, контролирующие приборы, запорную арматуру. Вам просто нужно правильно собрать регистр, чтобы получить необходимую для помещения теплоотдачу.

Почему стоит самостоятельно собрать регистр? Во-первых, заводские регистры имеют большой ценовой уровень. Во-вторых, конструкция регистра является одной из самых простых. Если сравнить цену на стальные трубы, израсходованные при сварке регистра и окончательный ценовой показатель самого оборудования, мы увидим повышение стоимости в три раза.

Для народных умельцев обращаться со сваркой сделать регистр своими руками не представит большого труда. Сначала выбирается форма будущего оборудования. В основном это соединенные параллельно трубы, но еще можно сделать регистр в виде змеевика.

Пошаговая инструкция:

1. Стальные трубы нарезаются на одинаковой длины заготовки.
2. Проверяется внутренняя часть трубы и при необходимости зачищается.
3. Торцы труб закрывают заглушками сваркой. Для соединений в заглушках сверлятся отверстия.
4. Трубу меньшего диаметра нарезают на небольшие отрезки. Эти куски труб используются для соединения труб большего диаметра между собой.
5. Для спуска воздуха обязательно устанавливаются краны.
6. Тщательно зачищаются все швы сварки и готовый прибор окрашивается масляной краской.
7. Если конструкция будет переносная, устанавливается ТЭН.

Система отопления с регистрами будет работать намного эффективней, если возле котла установить циркуляционный электронасос . В этом случае прогрев помещения будет происходить значительно быстрее.

Видео инструкция по сварке регистра отопления

На приведенном видео продемонстрирован процесс изготовления регистра отопления:
