В современном мире большой популярностью стал пользоваться коаксиальный дымоход для газового котла. При правильной установке такая труба выполняет сразу две важные функции: выводит продукты сгорания и гарантирует необходимый приток воздуха для эксплуатации отопительной системы. Встречаются несколько видов дымоходов, которые отличаются по конструкции, материалу и техническим свойствам.

Данные конструкции отличаются по некоторым характеристикам

Основная характеристика

Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.

Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно. Однако в обоих случаях этот метод будет иметь много значительных минусов:

1. Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
2. Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
3. Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.

В этом видео вы узнаете, как доработать коаксильный дымоход:

Ввиду этих факторов установка коаксиальных дымоходов для котлов считается наиболее рациональной. К тому же это экономичный вариант, не требующий огромных средств на покупку и монтаж.

Внешний вид и принцип работы

Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности - колена, хомуты, накладки, - а также приемник для сбора конденсата.

Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:

1. Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
2. Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
3. Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
4. Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.

Не забываем, что в комплекте идут различные соединительные устройства

Разновидности дымоходов

На то, как будет производиться отвод продуктов горения, влияет вид газового котла , а также планировка помещения, которое будет отапливаться. Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома. Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.

Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.

При вертикальном размещении трубы в ее нижней области обязательно нужно установить специальный приемник для сбора конденсата. Вертикальная разновидность дымохода имеет более высокую стоимость, поскольку более трудоемка в установке, для ее создания расходуется больше материала.

Горизонтальный тип - это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире. Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать. Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.

Горизонтальный вариант – один из оптимальных для соответствующих котлов

Преимущества и недостатки

Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:

1. Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
2. Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
3. Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
4. Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
5. При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
6. Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.

Данное оборудование обладает массой плюсов

У такой системы есть лишь один недостаток - замерзание конденсата на поверхности наружной трубы в сильные холода. Однако это абсолютно решаемая проблема. Конец дымохода можно утеплить базальной или минеральной ватой.

Некоторые мастера уверены, что можно избежать замерзания конденсата, если укоротить трубу. Профессионалы же не советуют менять конструкцию своими руками. Производители разработали модель с оголовком против образования льда. Его можно использовать, чтобы предотвратить замерзание.

Поступление воздуха в эту трубу происходит через ее отверстия в нижней области. Это изобретение рассчитано на работу даже в условиях суровых морозов. Прибор имеет насадку для внутренней трубы, внутри которой помещена специальная спираль. Отверстия для получения воздуха по краю трубы при этом распределены снизу.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Чаще всего в комплекте с дымоходом поставляется все оборудование для монтажа. Чтобы провести трубу через крышу, стену или перекрытие, следует воспользоваться огнестойкими прокладками. Они требуются, чтобы защитить от воспламенения и перегрева материалы, находящиеся рядом с дымоходом.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу - несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход - надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Преимущества такого дымохода

Особенности монтажа

Любой человек хочет, чтобы в его доме было тепло. Ведь именно от этого зависит комфортное проживание всей семьи. Те, у кого нет централизованного отопления, должны сами о нём позаботиться. Кроме установки котла и других составляющих, приходится решать вопрос с дымоходом. Без него дым от сгорания топлива шёл бы прям в помещение. Раньше для этого использовали обычные трубы. Однако со временем изобрели коаксиальный дымоход. Что это за устройство? В чём его преимущество? Этим вопросам стоит уделить особое внимание.

Что такое коаксиальный дымоход?

Коаксиальный, значит один предмет в другом. Дымоход так назвали, потому что у него тоже одна труба, вмонтированная в другую. Внутри они между собой не соприкасаются, а соединены перемычкой. Это устройство предназначено для газовых котлов, конвекторов, радиаторов, и других аппаратов с закрытой камерой сгорания. Коаксиальный дымоход имеет 2 задачи:

1. обеспечивает постоянный приход воздуха, для горения газа в камере,
2. выводит продукты сгорания топлива.

конструкция коаксиального дымохода

Принцип его работы понять несложно. По внешней трубе поступает воздух, а по внутренней выходят вредные вещества. Обычно эта конструкция около 2 м, и состоит она из следующих частей:

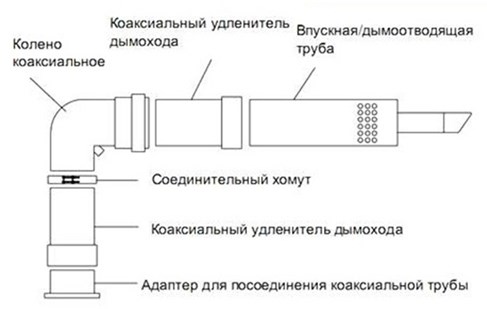

• прямые трубы – они формируют сам канал системы дымоотвода;
• сборник для конденсата – так как водяной пар скапливается в трубе, нужно не давать ему попасть в котёл;
• тройник – используется при соединении с котлом;
• колено, согнутое на 90% - эта часть помогает сделать повороты в дымоходе;
• прочистка – позволяет проводить регламентные работы;
• наконечник – защищает от осадков и ветра.

Это конструкция стандартного дымохода, но если его направленность горизонтальная, то чаще состав будет следующим:

• прямые трубы,
• согнутое колено,
• боковой наконечник.

Используется 3 вида стали для изготовления коаксиальных дымоходов:

1. нержавеющая,
2. кислостойкая,
3. оцинкованная.

Кроме этих вариантов, есть и комбинированные конструкции, где совмещены детали из разной стали. Благодаря тому, что устройство сделано из качественного материала, оно не подвергается разрушению. Это основные моменты, которые следует знать при выборе коаксиального дымохода.
Но чтобы он хорошо работал, стоит серьёзно подойти к приобретению оборудования. Перед покупкой придётся учесть некоторые моменты:

• сделать подробный план магистрали с точными размерами,
• какой вид топлива,
• температура на улице,
• изолированность помещения,
• показатели котла, могут повлиять на выбор трубы,
• качество изделия,
• толщина стен.

Учтя всё это, удастся подобрать трубы подходящего диаметра, длины и так далее.

Преимущества такого дымохода

Есть множество аргументов, в пользу использования коаксиального дымохода.

• Одно из самых важных преимуществ состоит в том, что необходимый для горения газа кислород, берётся с улицы. Обычные котлы питаются воздухом из помещения, поэтому становится душно.
• Также уменьшаются теплопотери. Это происходит благодаря тому, что свежий воздух поступает по наружной трубе, которая нагревается от внутренней. Поэтому этот воздух тоже тёплый. Такая конструкция значительно уменьшает теплопотери отопительной магистрали.
• Экологичность процесса. Благодаря тому, что такой процесс имеет высокий КПД, газ в котле полностью сгорает. Из-за этого нет выбросов, вредящих атмосфере и человеку.
• Препятствует возгоранию. Также как внешняя труба нагревается, внутренняя охлаждается. Поэтому если с дымоходом будут соприкасаться легковоспламеняющиеся предметы, то не будет большой температуры для воспламенения.
• Людям не придётся дышать дымом или угарным газом. Всем неприятно, когда в доме появляется сильный запах дыма от печи. Это отрицательно влияет на организм человека. Но, так как этот дымоход подаёт необходимый для горения кислород, то все процессы происходят в закрытой камере. А значит, ничего не попадает в помещение, и не нужно дышать дымом или обустраивать вытяжку.
• Большой ассортимент. Выбор этого оборудования очень широкий. Поэтому можно подобрать его для системы любой мощности.
• Компактность. Коаксиальные дымоходы имеют небольшие размеры, благодаря чему не забирают много места от площади помещения.
• Монтаж. Установка этой конструкции очень лёгкая.

Итак, из перечисленных выше пунктов видно, насколько удобно пользоваться коаксиальным дымоходом.

Особенности монтажа

Говоря о монтаже этого оборудования, следует помнить, что есть 2 варианта – вертикальный и горизонтальный.

1. Вертикальный вывод трубы применяется, если нет возможности монтировать её в стене.
2. Горизонтальная установка осуществляется при условии, что котёл имеет принудительную вентиляцию. По правилам, максимальная длина, горизонтально установленного дымохода, должна быть не более 3 м. Но, перед её установкой, лучше ознакомиться с инструкцией от производителя.

стандартный и коаксиальный дымоход

Далее стоит рассмотреть основные принципы монтажа этого устройства.

• Сначала надо выбрать место для котла и трубы. Монтировать их следует одновременно. По отношению к котлу, дымоход должен находиться на 1―1,5 м выше. Если существует потребность, трубу можно удлинить до 3 м в высоту. А по отношению к земле конструкцию поднимают на 2 м. Также, нужно соблюсти расстояние не меньше 0,5 м от окон, вентиляционных отверстий и дверей. Окна, расположенные над дымоходом, должны находиться друг него на расстоянии 1 м. Никаких преград, наподобие стен, не должно быть ближе 1,5 м.
• Следующим шагом является проверка покупки. Следует убедиться, что все части устройства на месте. Иначе посреди процесса монтажа придётся бежать в магазин за недостающим элементом.
• Теперь можно приступить к самим работам. Сначала просверливается отверстие в стене. Его диаметр вымеряется по дымоотводу.
• Труба заводится в дыру, а затем соединяется с котлом, с помощью хомута. Собирая все части дымохода, необходимо соблюсти угол по отношению к земле. Это делается для того, чтобы стекал конденсат за здание, а не в котёл.
• Сделанное отверстие заделывается монтажной пеной вокруг дымохода.
• Для эстетического вида, на стыки одеваются различные насадки. Их можно прикрепить на жидкие гвозди или строительный клей.
• Если делается вывод трубы через крышу, тогда важно использовать изолирующие патрубки и негорючую изоляцию. Также не забыть оставить воздушную прослойку между перекрытием и дымоходом. Отверстие, через которое выведена труба, следует внимательно загерметизировать.
• Последним шагом будет проверочный запуск системы.

Очень важно, при монтаже дымоотвода, придерживаться техники безопасности. Так как трубы могут быть острыми, безопаснее работать в перчатках. Укреплять и герметизировать соединения можно исключительно огнеупорными материалами. Придерживаясь этих инструкций по установке и безопасности, получится сделать качественный выход для дыма.

Однако, есть проблема с которой всё равно можно столкнуться – замерзание дымоотвода. Если игнорировать эту возможность, то обмерзание может привести к поломке отапливающего агрегата. На данный момент эксперты считают, что проблема в неправильном теплотехническом расчёте. Так как КПД отопительного аппарата зависит от того, насколько нагретый подающий воздух, то конструкторы уменьшили диаметр трубы для выхода продукта сгорания. Этим они увеличили КПД. Однако, именно из-за этого, появляется больше конденсата во внутренней трубе, который впоследствии замерзает. Чтобы избежать этой проблемы, советуется правильно подбирать диаметр и длину трубы.

Газовые котлы с коаксиальным дымоходом

Видя преимущества такого дымохода, многие хотят использовать именно его. Однако, для этого нужно правильно подобрать котёл, ведь чтобы пользоваться коаксиальным дымоходом, нужна закрытая камера сгорания в котле. Для этого подходят аппараты работающие на газе. Но стоит ли их приобретать? Чем они отличаются от обычных котлов?

выход коаксиального дымохода из стены дома

В наше время такое оборудование пользуется огромным спросом. В чём преимущество газового котла с закрытой камерой сгорания?

• Сегодня, для того чтобы установить котёл, по технике безопасности требуется специально отведённое место. Оно должно быть правильно оборудовано и иметь приточную вентиляцию. Если же в доме нет такого помещение, то необходимо либо сделать наружный дымоход, либо перепланировать дом. Оба таких варианта невыгодны с финансовой точки зрения. Поэтому решением такой проблемы будет котёл с закрытой камерой сгорания и коаксиальный дымоход. Таким образом, можно подчеркнуть, что это оборудование существенно сэкономит деньги.
• Установить такой котёл можно в любом месте дома, не зависимо от вентиляции. Единственным важным условием является расстояние от окна. Поэтому таким помещением может быть чердак, кухня, цокольный этаж и так далее. О многих котлах такого не скажешь.
• Монтаж дымохода. Это ещё один аргумент в пользу газового котла с закрытой камерой сгорания. Чтобы установить для него коаксиальный дымоход, не нужно иметь специальных навыков, а достаточно придерживаться инструкции.
• Ещё одним преимуществом такого аппарата, является высокий КПД. Этот момент очень важен с точки зрения экономии топлива. Как уже писалось выше, горячий воздух, выходящий из внутренней трубы, нагревает холодный воздух, который направляется к котлу по внешней трубе. Благодаря этому, не расходуется энергия на нагревание поступающего в аппарат воздуха. Вся теплоэнергия используется на теплоноситель.
• Этот процесс стоит рассмотреть и с обратной стороны. Наружная труба, забирая тепло у внутренней, охлаждает её. Таким образом, всё оборудование не нагревается до опасной температуры, которая может привести к пожару. Другие котлы с дымоходом не имеют таких противопожарных показателей.
• Благодаря высокому КПД, газовое оборудование имеет и высокие экологические характеристики. Ведь если весь газ внутри сжигается, посредством постоянного наличия кислорода в камере, значит, в атмосферу не выпускаются вредные вещества.
• Безопасность жильцов. Это ещё одно явное преимущество. Так как закрытая камера сгорания, в помещение не попадают ни газ, ни дым. К тому же исключается вероятность возгорания.

Неудивительно, что сегодня это оборудование имеет большой спрос на рынке.

Вывод

Какой можно сделать вывод из приведённой выше информации? Коаксиальный дымоход является очень практичным и полезным изобретением. В отличие от обычного, он выполняет 2 функции одновременно – вывод продуктов сгорания, и ввод в камеру необходимого для горения воздуха. Из перечисленных преимуществ особенно можно выделить высокий КПД, безопасность для людей и атмосферы, простота монтажа. Именно этого сегодня каждый человек ожидает от системы отопления. К тому же, этот дымоход совместим с самым популярным видом газового котла.

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов. Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

• Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
• Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
• Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
• Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
• Экономия места за счет компактных размеров устройства.
• Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

Особенности монтажа такой системы дымоотвода

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м. Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену - любые негорючие материалы. Коаксиальный дымоход всегда холодный - это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход - активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.

Всем известно, что работоспособность отопительных систем, в которых используется принцип сжигания топлива, невозможна без кислорода, поддерживающего горение и правильного отвода отработанных газов. Сегодня, для создания автономных отопительных систем, широчайшим спросом пользуется различное газовое оборудование. Оно компактно и безопасно, удобно в использовании, прекрасно автоматизировано и не требует постоянного вмешательства владельца в процесс работы.

Устройство и назначение коаксиального дымохода

Это устройство внешне больше напоминает мотоциклетную выхлопную трубу. На самом деле это специально разработанная конструкция, труба в трубе с разными диаметрами, которые вставлены одна внутрь другой и жестко закреплены между собой. По внутренней тубе выводятся продукты горения, а через пространство между внутренней и внешней трубой с камеру сгорания поступает необходимый для горения топлива воздух. Коаксиальный дымоход для газового котла решает сразу две основных задачи: вывода отработанных газов и подвода к устройству воздуха.

Такие дымоотводы изготавливают из труб круглого сечения, причем внутренняя чаще всего производится из алюминиевого сплава, а внешняя из стали, толщиной 1; 1,5 или 2 мм. Отношение внутреннего и внешнего диаметра для настенных и напольных отопительных приборов составляет 60 к 100 мм. Для конденсационных котлоагрегатов применяются дымоходы, с соотношением диаметров 80 к 125 мм.

Выделяют два типа коаксиальных дымоотводов: горизонтальный и вертикальный. Наиболее простой в монтаже, и соответственно, распространенной системой дымоотведения такого типа является горизонтальный дымоход. Вертикальный коаксиальный дымоход достаточно сложен в установке и поэтому используется в том случае, если горизонтальный монтаж невозможен или от отопительного прибора до уличной стены более 4 м.

Достоинства и недостатки

Как уже говорилось выше, такой тип системы дымоотведения используется только для газового оборудования с закрытой камерой сгорания, а именно:

• Двухконтурные отопительные котлы настенного и напольного расположения с закрытой камерой сгорания.
• Газовые водогрейные колонки.
• Генераторы и конвекторы.

Основными достоинствами такой системы забора воздуха и дымоотведения являются:

• Безопасность. В такой системы дымоотвода происходит теплообмен между уличным воздухом и отработанными газами, в результате чего снижается температура продуктов горения.
• Нагрев воздуха, поступающего с улицы посредством контакта его через стенку трубы, значительно повышает КПД котла.
• По коаксиальному дымоходу производится забор уличного воздуха, а не из помещения, благодаря чему не создается разряжение, которое препятствует нормальной работе котла и естественной циркуляции воздуха в помещении.
• Простой монтаж и большое количество аксессуаров.
• Существенная экономия внутреннего пространства.
• Не используется кислород из помещения.

Наиболее привлекательным для использования дымоотводов такого типа являются многоквартирные дома, так как выброс угарного газа и продуктов горения топлива производится не в вентиляционную шахту, а непосредственно в атмосферу.

Недостатки у таких дымоотводов тоже есть, а именно: достаточно дорогостоящее утепление для предотвращения обмерзания оголовка дымоотвода. Возможность обмерзания оголовка трубы достаточно высока. Происходит это оттого, что температура исходящих газов слишком мала и не в состоянии растапливать наледь, образовавшуюся при выходе влажного воздуха. Последствия обледенения могут быть достаточно серьезными: ремонт горелок, камер сгорания и турбонаддува.

Схемы монтажа и требования к установке

Как уже говорилось выше, существует две основные схемы монтажа коаксиального дымоотвода: вертикальная и горизонтальная. При монтаже следует придерживаться определенных правил установки коаксиального дымохода, регламентируемых СНиП 2.04.08–87; СНиП 2.04.05–91.3, а также сводом «Правил безопасности в газовом хозяйстве».

Суммарная длина коаксиального дымохода не может быть более чем 4 м. Если требуется большая длина системы дымоотведения, то следует использовать коаксиальный дымоход большего типоразмера.

При вертикальном монтаже, дымоход проходит через потолочное перекрытие и крышу. Для того чтобы установить систему в вертикальном положении применяется специальный адаптер.

Следует учесть, что такой адаптер – приспособление не универсальное и каждый производитель выпускает это устройство строго для своего оборудования. Для достижения необходимой длины дымоотвода используются специальные удлинители.

Для обеспечения герметичности при проходе дымохода через кровлю и защиты его от атмосферных осадков используется приспособление под названием терминал.

При установке вертикальной системы дымоотведения следует руководствоваться правилами, которые регламентируют его высоту, в зависимости от расположения по отношению к коньку скатной крыши.

Чаще всего вертикальный коаксиальный дымоход монтируется в частных домах. Но есть еще один вариант вертикальной системы дымоотведения – коллективный, который предназначен для многоквартирных домов. Общий коаксиальный дымоход в многоквартирном доме делает пользование индивидуальными газовыми отопительными приборами полностью безопасным.

Горизонтальный вывод отработанных газов, чаще всего, используется для настенного отопительного оборудования. Горизонтальная схема подразумевает вывод дымоотвода через наружную стену на улицу.

При монтаже следует учитывать наклон дымохода в 2-3°, для предотвращения попадания конденсата в котлоагрегат.

Для прохода через стену применяется два типа приспособлений: базовый или горизонтальный. Отличием этих комплектов является только адаптер подключения к отопительному устройству. Если при проходе через стену следует обогнуть балку, арматуру и пр., то используются специальные отводы и колена.

Самостоятельный монтаж

Установить коаксиальный дымоход своими руками достаточно просто и сделать эту работу сможет любой домашний мастер с наличием элементарных навыков пользования электроинструментом.

Для выполнения работ вам потребуется комплект, в который входит: труба с фланцем, хомут, адаптер для подсоединения к котлоагрегату и коаксиальное колено. Если необходимо следует приобрести специальный удлинитель коаксиального дымохода.

1. В необходимом месте сделайте отверстие в наружной стене. Следует учесть, что выход дымохода не должен располагаться к окну, ближе чем на 0,6 м.
2. Подсоедините к котлоагрегату адаптер.
3. К нему, с помощью обжимного хомута подсоедините непосредственно дымоотвод. Если требуется подвести конструкцию к стене, то используйте колено. Фиксируйте все обжимными хомутами.
4. Выведите трубу через отверстие, предусмотрев уклон в сторону вывода 2-3 °.
5. Заделайте щели монтажной пеной или минеральной ватой.
6. Закройте место выхода трубы декоративной накладкой.

Следует учесть, что при каждом повороте дымохода на 90° уменьшается и максимальная длина коаксиального дымохода на 0,5 м.

Одним из наиболее эффективных средств для обогрева дома является отопительная система, подключенная к газовому котлу. Котлы, использующие в качестве топлива газ, достаточно быстро прогреваются, хорошо поддерживают температурный режим и недороги в эксплуатации. Кроме того, хороший газовый котел нередко обеспечивает еще и нагрев воды, что весьма удобно и выгодно.

Немаловажной составляющей отопительной системы, позволяющей котлу работать, является труба, выводящая продукты сгорания в атмосферу. Отвод продуктов сгорания могут осуществлять коаксиальные трубы для газовых котлов, о которых и пойдет речь в этой статье.

Проблемы обычных дымоходов

Как уже было сказано выше, одной из основных проблем, возникающих при использовании газового отопительного оборудования, является отвод продуктов сгорания из системы. Это серьезный недостаток, и большинство других источников тепла такого качества лишены – а здесь приходится заботиться о том, чтобы вывести углекислый и угарный газ.

Для отведения этих веществ используются дымоходы, которые могут иметь разную конструкцию и создаваться из разных материалов – металла, керамики, кирпича и множества других. Монтаж и характеристики дымохода напрямую зависят от его предназначения, особенностей конструкции и других параметров.

Все дымоходы, подходящие под такое описание, помимо достоинств, имеют и массу недостатков. Во-первых, стоит отметить проблему, связанную с выводом и подачей воздуха через одну трубу – иногда это приводит к ухудшению работы системы. Впрочем, эта проблема выглядит незначительно по сравнению со следующей.

Во-вторых, любой дымоход со временем забивается, в результате чего тяга в котле становится значительно хуже. Если же оставить забитый дымоход для газовой колонки в квартире без внимания, то в определенный момент он забьется окончательно, и отопительная система перестанет работать. Помимо прекращения работы отопления, забитый дымоотвод грозит еще и тем, что продукты сгорания газа будут попадать в жилое помещение – а этого нельзя допускать ни в коем случае.

Установка коаксиальной трубы газового котла, как решение

Проблемы, описанные выше, достаточно неприятны, но технологии не стоят на месте, и строительная сфера не стала исключением – в качестве дымоходов стали использоваться коаксиальные трубы. Коаксиальная труба – это конструкция, включающая в себя две трубы, одна из которых находится снаружи, а вторая, соответственно, внутри.

Внутренняя труба имеет меньший диаметр – стандартное значение обычно составляет около 60 мм. Впрочем, иногда подбирается и больший диаметр коаксиальной трубы для газового котла. Использовать в качестве дымохода трубу с диаметром менее 60 мм не получится – такого сечения недостаточно для эффективного вывода продуктов сгорания. Кроме того, небольшой диаметр дымохода нередко становится причиной полного закупоривания различными отложениями, даже с учетом низкой подверженности коаксиальной трубы такому фактору.

Наружная труба имеет больший диаметр – среднее значение для 60-мм внутренней трубы составляет 100 мм. Простые расчеты позволяют сказать, что габариты труб соотносятся в пропорции 1:1,5. Труба диаметром 100 мм обеспечивает подачу воздуха к котлу в непрерывном режиме. Кроме того, внешняя оболочка необходима для отвода конденсата, который выделяется на внутренней трубе.

Независимо от выбранных размеров коаксиальных труб (а их конфигурация может значительно отличаться от стандартных значений), установка коаксиальной трубы двухконтурного газового котла осуществляется при помощи зажимов и специальных креплений. При монтаже необходимо добиться отсутствия непосредственного контакта между двумя трубами – по сути, коаксиальный характер конструкции предполагает наличие двухосевого механизма.

Достоинства и недостатки такого решения

Коаксиальные трубы в сочетании с газовым отопительным оборудованием обеспечивают качественную работу всей системы. Во многом это обусловлено положительными качествами, присущими рассматриваемому виду дымоходов.

Основные достоинства коаксиальных труб выглядят следующим образом:

• Значительное увеличение эффективности отопительной системы;
• Безопасный и постоянный вывод продуктов сгорания;
• Хорошая защищенность конструкции от закупоривания;
• Конденсат отводится из системы по безопасному контуру, а по отдельной трубе в систему поступает воздух;
• Низкая вероятность возникновения неполадок;
• Простота конструкции при высокой эффективности.

Все эти достоинства в совокупности серьезно повышают КПД системы в целом. Например, постоянная подача свежего воздуха по внешней трубе обеспечивает систему необходимым для горения кислородом. Конденсат тоже удерживается на внешней трубе и постепенно высыхает, поэтому внутренняя часть системы оказывается защищена.

Аспект с конденсатом очень важен – большую часть внутренних повреждений системы провоцирует именно он. В результате выделения конденсата и сопутствующих ему процессов окисления на поверхности трубы появляются твердые осадки, которые впоследствии необходимо очищать. Использование коаксиальной трубы с ее особыми характеристиками позволяет существенно упростить очистку конструкции.

Впрочем, у коаксиальных труб есть и несколько недостатков, среди которых:

• Высокая стоимость материалов;
• Стандартизация труб не позволяет создавать конструкцию индивидуальной конфигурации;
• Монтаж коаксиального дымохода очень сложно провести самостоятельно;
• При монтаже необходимо соблюдать ряд требований безопасности, что далеко не всегда получается сделать.

Требования к монтажу коаксиальных труб

Чтобы реализовать все положительные качества коаксиального дымохода, необходимо соблюдать следующие требования:

1. Уклон трубы от оси должен составлять около 3 градусов. Это требование позволит системе самостоятельно отводить конденсат из трубы. В противном случае устранение влаги будет происходить слишком медленно, в результате чего система закупорится и не сможет выполнять свои функции.
2. Вывод трубы должен располагаться на высоте 1,5 метров от земли и на расстоянии 0,6 м от ближайшего окна.
3. При монтаже отдельных элементов конструкции необходимо использовать фитинги, избегая различных кустарных способов соединения труб. Кроме того, изгибать трубу больше трех раз нежелательно – чрезмерное количество поворотов снижает прочность конструкции.
4. Длина коаксиальной трубы для газового котла может увеличиваться только при помощи специальных герметиков или мастик, приобретенных у производителей труб. Несоответствующие материалы могут стать причиной нарушения целостности дымоотвода.

Монтаж коаксиальной трубы газового котла, проведенный с соблюдением этих требований, позволит собрать надежную и качественную конструкцию.

Монтаж коаксиальной трубы

Установка коаксиальной трубы газового котла относится к категории сложных процессов – конструкция непроста, да и требования к ней предъявляются достаточно серьезные. Кроме того, нужно заранее подумать о том, как установить трубу по максимально простой схеме, чтобы не усложнять и без того проблемный монтаж.

Процесс монтажа труб для разных котлов практически не различается. Для примера можно взять стандартный дымоход, включающий в себя трубы диаметром 100 и 60 мм (внешняя и внутренняя трубы соответственно).

Алгоритм установки коаксиальных труб выглядит следующим образом:

1. Сначала нужно подготовить все оборудование и спроектировать будущую конструкцию.
2. Во всех перекрытиях и препятствиях, через которые будет проходить труба, необходимо высверлить отверстия, размер которых должен на 10 мм превышать диаметр внешней трубы. 10-мм допуск необходим для установки креплений.
3. Основа соединяется с выводом котла. У большинства котлов вывод находится на верхней части, поэтому проблем возникнуть не должно.
4. Далее устанавливается нижняя часть трубы. Ее фиксация осуществляется при помощи хомутов и фитингов.
5. После установки первого отрезка можно приступать к установке остальных элементов коаксиального дымохода.
6. Места соединения труб необходимо обработать герметиком или аналогичным материалом.
7. Последний этап – проверка системы на работоспособность, для чего нужно провести пробный запуск.

Соединять трубы необходимо плотно и качественно – от того, насколько хорошо состыкованы участки дымохода, зависит его эксплуатация. Внешняя и внутренняя трубы должны располагаться на одной вертикальной оси и строго параллельно относительно друг друга – любые контакты недопустимы. Как показывает практика, небольшое смещение возникает в процессе эксплуатации, но оно незначительно и не влияет на работоспособность системы.

Количество фитингов и колен лучше всего свести к минимуму. Согласно требованиям, на трехметровый отрезок трубы можно установить 3 фитинга или 2 колена, но это максимально допустимое количество – чем меньше будет различных соединений, тем надежнее будет конструкция.

Заключение

Установка коаксиальной трубы газового котла достаточно сложна, но в дальнейшем это окупается эффективностью работы отопительного оборудования. При проектировании и монтаже необходимо учесть все нюансы и подойти к работе со всей тщательностью, чтобы создать максимально надежную и качественную конструкцию.
