Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

• Гравитационный способ.
• Принудительно-механический.
• Принудительно-вибрационный.
• Комбинированный гравитационно-механический.

Самый простой способ приготовления бетонного раствора - это перемешивание лопатой в неподвижном корыте. Самый неоправданный и некачественный способ. Мало того, что раствор сам по себе быстро застывает, так еще проблематично перемешать смесь до однородной массы.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта - это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

• Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
• Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
• Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение - это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Чертежи и конструкции бетономешалок

Перед началом сборки нужно подготовить рабочий инструмент, определиться с материалами и подготовить емкость необходимого объема. Не рекомендуется подбирать маленькую тару, поскольку в ней раствор может застыть раньше необходимого времени, а если приготовленной смеси окажется недостаточно, то весь процесс придется повторить сначала. Оптимальный объем ёмкости - это двести литров.

Общим требованием является прочность, надежность и устойчивость конструкции. Необходимо максимально ответственно изготавливать подобные сооружения, так как малейший просчет или неаккуратность приведет к поломке или даже к травмам работника.

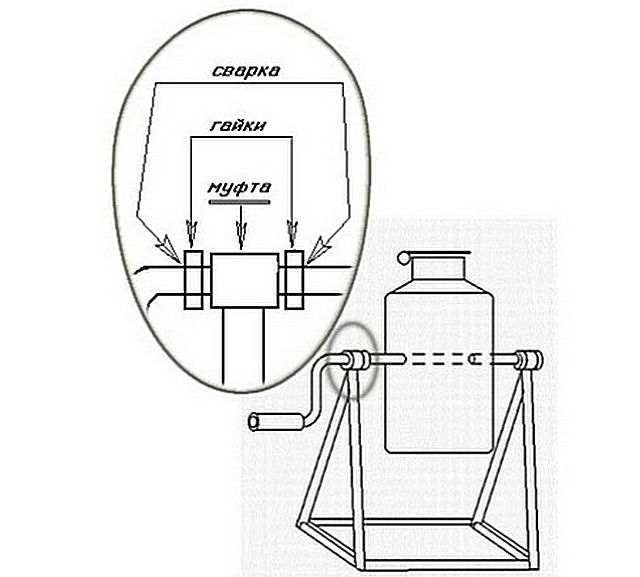

Простейшая бетономешалка из бидона

В случае экономии электричества и времени можно собрать ручную бетономешалку из обычного молочного бидона. Весь процесс сборки занимает несколько часов и самый ответственный момент - это сварка рамы. Немного терпения - и простое гравитационное бетоносмесительное оборудование готово.

Для изготовления этой бетономешалки потребуется, собственно бидон или другая похожая ёмкость, несколько труб или толстых прутьев.

Несмотря на простоту конструкции, в бидоне можно перемешивать даже сухой концентрат для стяжки. Ось внутри бидона рассекает смесь при вращении.

Порядок действий:

Муфту можно не использовать, тем самым еще больше упростив конструкцию. Вместо муфт можно вырезать дугообразные углубления и разместить ось в них. Вращение будет неравномерным и со скрипом, но замесит неплохо. За один цикл работы в сорокалитровом бидоне получают около трёх ведер раствора. Иногда вместо бидона используют бочку. При этом возникает проблема как фиксировать крышку. Этот вопрос оригинально решается, если ручки прикрепить к бочке без крышки на разных уровнях. Один конец ручки около днища, другой - около верха. В итоге ёмкость размещается под тупым углом по отношению к поверхности земли и раствор не выливается при вращении. Но качество замеса при таком способе страдает.

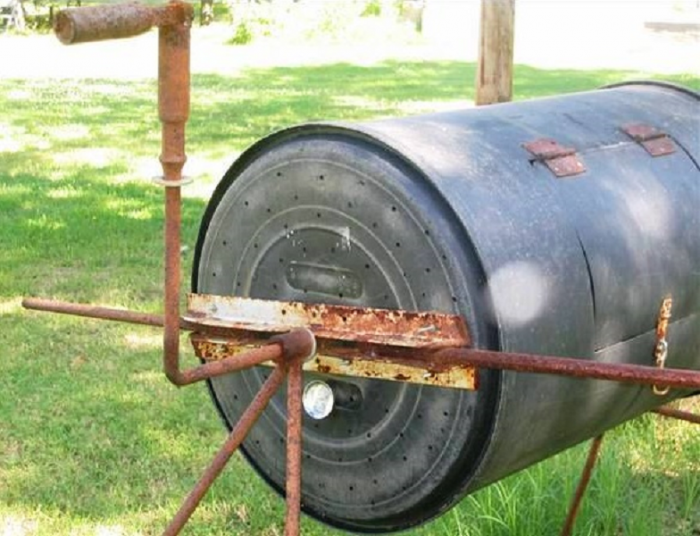

Бетономешалка из бочки

Самодельная бетономешалка своими руками из бочки способна заменить заводскую модель и смешать равномерную хорошую смесь. Все материалы, необходимые для сборки, можно найти в гараже или дачном участке. Агрегат может быть как с ручным приводом, так и механическим.

Перечень необходимых деталей для сборки:

Из инструментов нужны болгарка, чтобы разрезать метал, и сварочный аппарат для прочного соединения деталей.

После подготовительных работ вопрос как сделать своими руками бетономешалку, уже не вопрос.

Сначала центруется бочка и сажается на ось. Затем конструируются внутренние элементы, которые будут помогать перемешивать бетон.

При помощи дрели или сварочного прибора в вверху и внизу бочки просверливаются два отверстия. Через них протягивается металлическая ось диаметром тридцать миллиметров, и эта конструкция плотно сваривается. Таким образом, вал и бадья надежно прикреплены друг к другу.

В центре бочки вдоль длинного края вырезается прямоугольник. Он будет люком для засыпки компонентов раствора. Ориентировочные размеры люка составляют примерно девяносто на тридцать сантиметров. В случае маленького люка им будет неудобно пользоваться. А если его сделать слишком большим, то прочность конструкции снизится.

Из металлического квадрата конструируют лопасти и крепят в бочке. Одна сторона приваривается к стенке, а другая - к оси. Для хорошего перемешивания хватает четыре или пять лопастей, равномерно расположенных внутри бочки.

Прямоугольник, полученный от вырезания люка, приваривается к петлям, которые крепятся к бочке. В результате должен получиться закрываемый люк. После чего к крышке люка присоединяют защелку или фиксатор. Главной задачей крышки является не раскрыться во время работы устройства.

Затем сваривается рама. К длинному швеллеру приваривается второй длиною пятьдесят миллиметров. То же самое делается и со второй опорой.

К другому краю швеллера приваривается труба, в которую будет вставляться ось бетономешалки.

Затем когда металлическая ось заходит во втулки, с обоих концов привариваются стопорные кольца. Их роль выполняют толстые шайбы из металла.

После чего приваривается руль к одному из краёв оси.

Если собирается электрическая модель, то необходимо собрать и подключить соответствующий узел, состоящий из мотора и приводной системы.

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

При сборке и эксплуатации самодельных конструкций нельзя забывать про соблюдение техники безопасности. Это касается правил работы с электроинструментом и обычным инвентарём. Выполнение привычных несложных инструкций предотвратит неприятные ситуации и позволит избежать травмирование.

На современном этапе развития строительных технологий, ни одна постройка не может обойтись без применения такого приспособления, как бетономешалка.

Бетон является основным элементом как масштабного строительства, так и локального. Дачные участки просто не могут обойтись без бетономешалки, поскольку с ее помощью всегда можно подправить погрешности строительства или просто укрепить колодец либо другие огородные конструкции.

Разумеется, вариант замеса бетона с помощью обычной совковой лопаты никто не отменял. Но он слишком трудоемкий, к тому же позволяет замешивать лишь небольшие объемы бетона.

Затрата сил и времени колоссальная. Кроме того, бетон достаточно быстро застаивается, поэтому нередко смешивание бетона лопатой может превратиться в совершенно бесполезную затею.

Рынок строительных материалов изобилует уже готовыми бетономешалками, которые в большинстве случае оказываются не по карману простым дачникам.

На помощь приходит самодельная бетономешалка, сделанная своими руками.

Подробные инструкции и наглядное пособие будет представлено ниже.

Сделанная — гордость и радость любого дачника. Инструкции и возможные варианты в материале нашего сайта.

Пузыреплодник калинолистный Диаболо- изящное украшение любого сада. Какие в плане ухода и размножения?

Чертежи и конструкции самодельных бетономешалок

В первую очередь для бетономешалки необходимо подготовить тару таких размеров, которая будет уместна для ваших видов работ.

Не стоит выбирать маленькие емкости. В них бетон достаточно быстро застоится, а если объема переработанного материала вам окажется мало, потребуется снова замешивать его. Наиболее приемлемый объем емкости — 200 литров .

Следующим шагом вырежете дно средних размеров в вашей будущей бетономешалке.

Обратите внимание на то, что любая бетономешалка должна быть прочной и устойчивой. Рекомендуется максимально ответственно подойти к изготовлению, так как любые неточности сразу же приведут к поломке сооружения.

В том случае, если предполагаемый объем работы бетономешалки будет не очень большим, то его остов вполне может быть деревянным.

Средних размеров брус может быть от 10х10 до 20х20, не более и не менее.

Важно, чтобы соединение деталей в раме должно основываться на приципе «в шип». Кроме того, оно в обязательном порядке должно быть промазано клеем и посажено на саморезы.

Такая конструкция гарантирует длительный срок эксплуатации бетономешалки.

Рама для бетономешалки должна быть металлической. Для того чтобы сконструировать ее, заранее запаситесь уголком небольших размеров. За его ответствуем также подойдет швеллер. Гайки, заклепки или даже сварка поможет вам сложить конструкцию.

Что касается двигателя, то в самодельных бетономешалках часто используют мотор от старых автомобилей или скутеров. Опять же, если объемы производства будут незначительным.

Мотор от старой стиральной машинки также придется очень кстати. Его преимущество в том, что он может работать достаточно долго, при этом не перегорая.

Чертежи самодельных бетономешалок в фото — галерее.

В процессе смешивания бетона, важное значение имеет момент кручения бетона . Мотор от стиральной машинки изначально для этого и был предназначен, поэтому способен выдержать любую нагрузку.

Для бетономешалки подойдет небольшое количество оборотов — 25 оборотов в минуту.

Для того, чтобы обеспечить это количество, необходимы редукторы. Важно, чтобы они были разных схем. Самый примитивный редуктор — это тот, который состоит из шкива и ремня.

Как вариант, это бетономешалка с мотором от старого мопеда или, как уже говорилось ранее, скутера. Его преимущество в том, что это вариант очень компактен и мобилен, так как для его функционирования не нужна электроэнергия. Даже на большом участке сада его можно перемещать и транспортировать без лишних хлопот и неудобств.

Но что касается редуктора, то он, разумеется, должен быть цепным. В противном случае такая конструкция просто не будет функционировать.

В ролике подробно рассказано и показано, как делается бетономешалка своими руками с чертежами и наглядным пособием по изготовлению.

Самодельная бетономешалка из бочки является одной из простейших конструкций для изготовления своими руками. Но в то же время, она способна очень качественно перемешивать бетон и притом, достаточно длительный срок.

Для того чтобы начать использовать ее, вам не потребуется ни бензин, ни электричество.

Чертеж бетономешалки из бочки

Главным образом вам необходимо найти подходящую бочку. Обратите внимание на то, чтобы в ней не было дырок и отсутствовала ржавчина.

У бочки обязательно должно быть надежное дно и хорошая крышка. Если одна из этих составляющих будет отсутствовать, то вам придется ее приварить либо закрепить каким-либо иным способом.

Далее, с обоих сторон нужно закрепить фланцы с подшипниками и уже после этого вырезать небольшое отверстие с одного бока бочки. Закрепите вырезанное отверстие шарнирами, чтобы была возможность в любой момент открыть и закрыть этот люк.

Для того, чтобы надежно прикрепить ваше сооружение к земле, через него должен быть продет вал. Затем, в вырезанный ранее люк можно засыпать требуемые ингредиенты и плотно закрыть крышку. Запустите механизм в действие, и через некоторое время ваша смесь будет готова.

Обратите внимание на то, что конструкция, основой которой является бочка, способна перемешать и другие рабочие, строительные материалы.

На видео бетономешалка из бочки на основе двигателя от стиральной машины.

В качестве основы — стиральная машина

Прежде всего стоит отметить, что лучше всего подойдет машинка, которая имеют вертикальную загрузку.

Но даже если таковая отсутствует — это не беда. При желании, бетономешалку можно смастерить абсолютно из любой модели. Самое главное, она обязательно должна иметь емкость для активатора, который сразу же следует заменить.

Редуктор для бетономешалки

А на его место установить вал, который будет подходить соразмерно.

Важное условие: и скобы и лопасти должны располагаться строго симметрично . Срок жизни этого приспособления будет во много зависеть от такого условия.

Обратите внимание на то, что скобы обязательно должны иметь одно посадочное отверстие. А соединены они должны быть перпендикулярным способом.

Каждая стиральная машинка имеет сливное отверстие разной формы. Для того чтобы не повредить его при замешивании бетона, слив необходимо закрепить или вовсе поменять, а впоследствии заглушить.

На фото бетономешалка из стиральной машинки

Самодельная бетономешалка из стиральной машинки не пригодна для больших объемов работ по многим причинам. Зато в остальном, она будет просто незаменима.

К тому же, придаст вашей технике вторую жизнь, что в первую очередь, сбережет ваши средства.

Типичные ошибки

В процессе изготовления этого приспособления может возникнуть ряд ошибок, которые необходимо заранее предусмотреть и по возможности, не допустить:

1. Во-первых, любая емкость, которую вы будете использовать, должна быть качественной . Заранее проверьте на предмет дырок, ржавчины или иного рода порчи.
2. Во-вторых, следовать инструкции необходимо детально . Поскольку все отклонения приведут к несогласованности ваших действий, а значит, есть риск в итоге получить некачественную бетономешалку.
3. В-третьих, металлические рамы, которые вам потребуются для бетономешалки, нельзя сваривать с чугуном . Это только усложнит ваш и без того нелегкий труд.
4. В-четвертых, старайтесь не перегружать ваш прибор лишней массой . Если вы рассчитываете на небольшой объем бетона, значит не превышайте его.

Любой умелец всегда может сберечь приличную сумму денег, если будет знать, как сделать бетономешалку своими руками. К тому же сделать это не так уже сложно.

Достаточно иметь минимум строительных материалов, инструментов, находчивость и внимание.

Кроме того, из чего бы ни была сделана бетономешалку, она сможет прослужить вам достаточно долго при должном уходе и правильной конструкции.

Приступать к сооружению лучше вдвоем или втроем. Одному человеку будет не под силу справиться с объемом работы, который нужно будет выполнять единовременно.

Хорошая бетономешалка на строительной площадке нужна, как воздух. Нехитрое устройство позволяет избавиться от львиной доли физической нагрузки, одновременно в разы улучшить качество замеса и ускорить процесс перемешивания. Для частного дома можно купить китайский бетоносмеситель, взять агрегат в аренду или сделать бетономешалку своими руками. Каждый из вариантов имеет свои плюсы и минусы, но, возможно, изготовить бетономешалку будет более выгодным, так как отдавать десять тысяч за относительно простую конструкцию, доступную в постройке своими руками, смысла нет.

Принцип работы бетономешалки

При выборе схемы и способа, как сделать бетономешалку своими руками, необходимо ориентироваться на главную характеристику бетоносмесителя – качество замеса. Несмотря на внешнюю простоту конструкции, и принципа работы устройства, при перемешивании компонентов раствора в смесительном баке происходит несколько достаточно сложных процессов:

• Распределение песка и цемента в замесе выравнивается и становится максимально однородным;
• Наиболее тяжелые компоненты бетонного раствора, гравий и песок, поднимаются со дна емкости и перебрасываются в верхние слои замеса. При правильном перемешивании тяжелые частицы разбивают, превращают в цементное молочко плохосмешиваемые воду и пылевидный цемент;
• На завершающем этапе перемешивания из уже однородной массы бетонного раствора необходимо максимально выдавить пузырьки воздуха, одновременно не дать замесу расслоиться.

По сути, при процессе замеса правильно сделанная бетономешалка перемешивает компоненты, активирует микрочастицы цемента и сращивает их с водой, одновременно выдавливает воздух из бетонного раствора.

Важно! Поэтому для получения максимального качества цементного раствора на ручной или электрической бетономешалке в емкости устанавливают режущие лопатки, работающие на срез перемешиваемой смеси.

На качество перемешивания в первую очередь влияют главные параметры – форма смесительной емкости, угол ее наклона относительно горизонта и скорость вращения. Поэтому не каждая построенная самодельная бетономешалка своими руками способна выдать приличное качество бетонного раствора.

Варианты самодельных бетономешалок

Прежде чем приступить к разработке и изготовлению самодельной бетономешалки своими руками, будет полезным посмотреть не только схемы, фотографии или чертежи устройства, но и познакомиться с их работой на практике или хотя бы на видео. Это позволит не только понять принципы, по которым делают лучшие самодельные бетономешалки, но и оценить преимущества и недостатки большинства из них, как на видео https://www.youtube.com/watch?v=LadkBUK5Zu8.

Все, кто хотя бы раз в жизни готовил своими руками бетонный раствор ручным способом, смогут подтвердить, что для правильного замеса не подходят цилиндрические или прямоугольные емкости. Как бы вы не старались качественно и правильно перемешать песок и цемент, все равно в угловых стыках бадьи, бочки или ведра останется зона чистого песка или цементной пыли, которая будет потеряна для основной массы раствора.

С этой точки зрения конструкция, приведенная ниже на схеме, выглядит более чем проблематичной.

Обычно такая самодельная конструкция привлекает своей простотой и доступностью в изготовлении. На практике качество получаемого бетонного раствора будет значительно ниже, чем замес в корыте из разрезанной двухсотлитровой бочки.

Более высокое качество замеса можно получить на самодельной бетономешалке с диагональным расположением оси вращения.

Работать с такой бетономешалкой непросто, но качество бетонного раствора, получаемого на самодельном смесителе, будет значительно выше. У такой бетономешалки есть существенный недостаток, ограничивающий ее использование – неуравновешенность конструкции и высокая нагрузка на вваренные в днища бочки трубчатые опоры. Чтобы самодельная конструкция не рассыпалась на десятом замесе, в днище бочки потребуется вварить стальные кольца из согнутой бубликом трубы. К этим кольцам и следует приваривать трубчатые опоры.

Если возможности в конструировании и постройке самодельной ручной бетономешалки ограничены, можно изготовить простейший лопаточный вариант смесителя. В такой конструкции практически нет недостатков, кроме того, с помощью такого устройства будет физически сложно готовить тяжелые сорта бетона.

Лучший вариант самодельной бетономешалки

Несмотря на большое количество самодельных конструкций бетономешалки, ничего нового для качественного перемешивания бетонных растворов придумано не было. Практически все они являются копиями промышленного миксера для перемешивания бетона.

Причина достаточно проста – принцип перемешивания бетонных смесей в наклоненной округлой бадье на практике оказался самым эффективным и производительным. Забудьте о вибрационных вариантах и попытках получить качественный бетонный раствор с помощью дрели и миксерной насадки. Самодельные вибрационные конструкции даже при очень высоком уровне изготовления «живут» очень недолго, а электродрелью можно перемешать максимум полведра раствора.

Оптимальный вариант самодельной бетономешалки

Основная проблема, с которой приходится сталкиваться в процессе изготовления самодельной бетономешалки, заключается в подборе оптимальных характеристик конструкции таким образом, чтобы обеспечить надежность и выносливость всех ее узлов.

Надежной и долговечной самодельная конструкция бетономешалки будет только при соблюдении следующих условий:

К сведению! Для бетономешалки небольшого литража, на 15-25 литров раствора, крепление можно изготовить по консольной схеме без роликовых опор.

Зачастую при постройке самодельных бетономешалок, емкостью на 50-70 литров, мастера пренебрегают установкой роликов, мотивируя свое решение тем, что основная масса раствора находится в нижней, донной части бадьи, поэтому большой вес бетонного раствора не приводит к перегрузке подшипника редуктора.

На практике, если изготавливаете консольно закрепленную бадью с углом наклона в 45 о, под замес весом в 70-100 кг, то будьте готовы к тому, что перегрузки при вращении могут сломать приводной вал и, как правило, быстро разрушают сепараторы подшипников. Чтобы увеличить ресурс, многие «специалисты» советуют уменьшить наклон смесительной емкости бетономешалки до 60 о, как на фото.

Такое решение действительно поможет снизить перекос, но качество перемешивания уменьшится в разы, поэтому работать самодельная бетономешалка будет минимум в два-три раза дольше.

Оптимальный угол наклона можно увидеть на кинематической схеме самодельной конструкции бетономешалки малого объема, опубликованной в одном из печатных изданий.

Особенности конструкции самодельной бетономешалки

Раму бетономешалки можно построить четырехопорной, как на схеме вверху, или в двухопорном варианте, как на фото.

Размеры уголка или швеллера выбирают, исходя из веса бадьи и объема перемешиваемого раствора. Высота боковых стоек, как правило, составляет 110-120 см. В верхней части вертикальных опор обязательно устанавливают поворотные кулаки, позволяющие опрокидывать бадью в приемную емкость.

Бадью вывешивают на качающейся раме, в нижней части которой устанавливают опорные ролики, как на фото.

Как правило, на оси качания рамы выполняют шестеренчатый привод опрокидывания емкости. Это крайне полезный элемент, если необходимо аккуратно наклонить бадью и частями слить раствор. Если попытаться просто опрокинуть емкость, то вылетевшая бетонная масса сметет ведра и забрызгает все вокруг.

Наиболее ответственная часть самодельной бетономешалки — привод и понижающий редуктор. Варианты изготовления приводного узла существуют самые различные. Для тяжелых бетономешалок обычно применяют зубчатый или цепной привод от редуктора.

Для более легких моделей используют передачу через зубчатый ремень.

Совет! Отбор мощности от электродвигателя организуют только через клиноременную передачу, это значительно упрощает сборку привода и снижает нагрузку на мотор.

Для самодельной бетономешалки, с загрузкой бадьи до 40 л, будет достаточно мощности электромотора в 500-700 Вт, для более тяжелых смесителей потребуется электродвигатель до 1000 Вт. Оптимальные обороты вращения для самодельной конструкции составляют 40-70 оборотов в минуту.

Заключение

Наиболее простой способ построить самодельную бетономешалку – скопировать ее конструкцию с готового образца, который уже показал себя в работе. Это позволит упростить подбор запчастей и узлов для конкретной конструкции и значительно удешевит ее постройку. Стоимость постройки самодельной бетономешалки, как правило, не превышает 2,5-3 тыс. рублей без электродвигателя.

Трудно даже представить себе какую бы то ни было стройку без технологических процессов с использованием цементных растворов. А для владельцев собственного загородного дома, с их постоянным состоянием «перманентного» ремонта и благоустройства территории, бетонирование вообще является очень востребованной операцией – то дорожки садовые залить надо, то фундамент под беседку, то подновить отмостки, то поставить забор… Словом, буквально на каждом шагу требуется изготовление бетона — разница лишь в масштабности мероприятия.

Многие индивидуальные строители предпочитают не морочатся с самостоятельным замешиванием раствора — этого можно избежать, если неподалеку есть завод ЖБИ или иное предприятие, предоставляющее услуги по изготовлению бетона и по его доставке к месту проведения работ. Но, во-первых, это стоит немалых денег. Во-вторых, не везде такая возможность присутствует. И, в-третьих, далеко не всегда есть смысл пр ибегать к таким услугам из соображений малой масштабности строительной или ремонтной задачи – это будет или просто смешно, или крайне нерентабельно. Проще – изготовить нужное количество раствора самостоятельно. Это, конечно, можно выполнить вручную, но лучше приобрести (взять в аренду) бетономешалку или же показать себя настоящим хозяином: на будущее сделать себе бетоносмеситель своими руками.

В статье будут рассмотрены несколько моделей самодельных бетономешалок – от самых простых до таких, которые уже мало чем отличаются от образцов, представленных в магазинах.

Краткий экскурс – какие бывают бетономешалки

По большому счету , приготовить можно и вовсе безо всяких приспособлений. Некоторым мастерам даже нравиться работать так, «по старинке», смешивая цеме нт с песком и с другими компонентами (при необходимости), а потом постепенно добавляя нужное количество воды. Используются для этого большие емкости с невысокими бортами, заводские или даже самодельные, сколоченные из досок и обшитые тонким металлом.

Перемешивание вручную — много ли так успеешь?

Кое-кто предпочитает и вовсе обходиться без емкостей , проводя приготовление раствора просто на подготовленной ровной площадке. Однако, в любом случае процедура перемешивания с помощью лопаты или мотыги сначала сухих компонентов, а потом с водой – это очень трудоемкий процесс, забирающий немало сил еще на предварительном этапе, до начала бетонирования. И если работы планируются довольно масштабные, то такой подход себя не оправдает.

Цены на бетоносмесители Вихрь

бетоносмеситель Вихрь

Строительные миксеры или насадки на дрель – они больше пойдут для сухих строительных смесей или композитных полимерных материалов. Песок с цементом для них – уже достаточно тяжелое «испытание», а если еще есть необходимость добавить гравий, щебенку или керамзит крупной фракции, то миксер или дрель можно смело отложить в сторону: мало того, что качественного, однородного замеса не добьешься , так еще и велик риск перегреть редуктор или электропривод прибора.

С такой задачей справляются бетономешалки (бетоносмесители), которые различаются не только размерами, емкостью и мощностью привода, но и принципом своего действия.

Принудительный принцип смешивания

Принудительный принцип – смешение компонентов раствора производится в неподвижной емкости . Осуществляется за счет круговых движений вала с лопастями, подключенного к механическому приводу. (Работу с помощью строительного миксера или дрели с насадкой также можно смело отнести к принудительному принципу замеса).

Компоновка установки может быть различной. Так, рабочий барабан может представлять собой вертикально расположенный цилиндр небольшой высоты, в котором на вертикальной оси вращаются лопасти-лопатки (как на рисунке выше).

Другой вариант – когда сама емкость расположена горизонтально, и вал с лопастями ориентирован тоже в горизонтальной плоскости. Ниже приведена принципиальная схема такого бетоносмесителя – как знать, возможно, кому-то она послужит прототипом для самостоятельного изготовления.

На чертеже цифрами обозначены:

1 – корпус барабана, в котором производится замес раствора.

2 – станина, на которой смонтированы все узлы агрегата.

3 – Электропривод. В данном случае, с такими размерами смесителя, оптимальным будет мощность порядка 5 ÷ 6 кВт.

4 – элементы контроля и управления: тумблеры включения, индикаторные лампы.

5 – Нижний люк (затвор) – для выгрузки готового раствора в подставленную снизу емкость .

6 – рычаг для открытия затвора.

7 – предохранительная решетка , устанавливаемая на время замеса.

8 – редуктор передачи вращения с электропривода на рабочий вал.

9 – защитный кожух ременной передачи.

10 – предохранительная муфта.

11 – рабочий вал с установленными на нем лопатками для перемешивания раствора.

Выгрузку готового раствора можно организовать и по иному принципу – рабочий барабан крепится на станине не жестко , а шарнирно. При замесе бетона от застопорен в рабочем положении. А для того, чтобы извлечь готовый раствор, емкость снимается со стопора , и с помощью специального рычага проворачивается в цапфах подвески. Раствор при этом выгружается в подставленную емкость через верхний люк загрузки.

Другая схема — несколько попроще, с рычагом для опрокидывания емкости

Бетоносмесители принудительного действия позволяют достичь очень высоких показателей однородности раствора. Их активно используют в промышленных условиях, в строительстве, в частной практике. Однако, не лишены они и достаточно существенных недостатков:

• В рабочей емкости нередко не получается избежать создания «мертвых зон» — вдоль стенок, особенно, по углам. Непросто подогнать лопасти с минимальным зазором к внутренним стенкам цилиндра, тем более что в таких условиях происходит постоянный повышенной износ трущихся деталей.
• Конструкционная сложность – необходима надежная герметичная защита узлов в ращения (подшипниковых блоков) на рабочем валу от агрессивного воздействия цементного раствора.
• Приготовить в такой бетономешалке раствор с наполнителем средней или крупной фракции – практически невозможно. Но зато для штукатурно-отделочных работ, с использованием готовых строительных смесей – это самый оптимальный вариант.

Гравитационное смешивание

Гравитационный принцип перемешивания – компоненты раствора перемешиваются под действием силы собственной тяжести. Наглядный пример – поместите в стеклянную банку два различных продукта, например, крупу двух видов, закройте крышкой и начните вращать — начнется перемешивание.

Понятно, что такой подход в «чистом» виде не обеспечивает качественного приготовления раствора, или же потребует слишком много времени для достижения приемлемой консистенции. В промышленных условиях подобный способ не применяется, но для домашних нужд небольшой простейший бетоносмеситель изготовить можно.

На чертеже показан бидон – он удобен с точки зрения плотного закрывания крышки. Но, в принципе, может использоваться практически любая емкость , если хозяин хорошо продумает вопрос ее надежного закрытия на время перемешивания раствора.

Ось вращения можно закрепить снаружи емкости – не придется в этом случае обеспечивать герметизацию узла проходе ее через стенку. Но все же лучше ее сделать сквозной – такое искусственное препятствие при гравитационном перемешивании раствора несколько повысит его качество.

В интернете можно встретить немало интересных решений по изготовлению таких простейших бетономешалок из подручных средств. Очень часто в ход идут старые железные бочки. Изготовить подставку – наверное, ни у одного хорошего домашнего мастера особых трудностей не возникнет.

Самое сложное, наверное – опять же, продумать вопрос плотно прилегающего люка, который в открытом состоянии позволит провести загрузку компонентов смеси и заливку воды, а в закрытом, при перемешивании, не допустит вытекания жидкого раствора. Подходы здесь могут быть разными, но чаще всего применяют дверцу на приваренных петлях, проем для которой по периметру уплотнен резиной.

Некоторые креативные мастера несколько усложняют конструкцию, в целях улучшения качества перемешивания бетона. Так, например, для увеличения амплитуды перепадов по высоте, бочку можно расположить не по «правильной» оси цилиндра, а по диагонали.

Вращать такую бетономешалку, конечно, несколько сложнее, но зато и однородность перемешивания раствора будет достигаться быстрее.

Комбинированный принцип

Итак, выше упоминалось, что гравитационный принцип перемешивания в своем «чистом виде» не отличается производительностью и высоким качеством замеса. Наверняка послышаться возражения – ведь считается, и во многих источниках утверждается, что большинство привычных бетономешалок с расположенным под углом вращающимся барабаном используют именно гравитационный принцип. С этим можно согласиться, но только сделав одно очень важное замечание.

В таких смесительных устройствах обязательно на внутренней поверхности рабочего барабана жестко закреплены лопасти. Их конфигурация и размер продуманы конструкторами. При вращении эти лопасти перемещаются относительно стремящегося вниз под своей тяжестью раствора. Таким образом, в данном случае уместнее будет говорить о совмещении двух принципов – и гравитационного, и принудительного. И действительно, именно так устроено подавляющее большинство аппаратов для приготовления .

Преимуществ ср азу несколько:

• Не требуется никакой герметизации, ни самого барабана (он постоянно открыт сверху), ни узла вращения (так как никакого контакта с раствором здесь не предполагается).
• Износ деталей – значительно меньше.
• Подобные бетономешалки просты и надежны в эксплуатации, легки в обслуживании.
• Практически нет никаких ограничений на компонентный состав раствора – можно применять щебенку , гравий, керамзит и т.п .

Изготовление бетономешалки именно такого типа будет рассмотрено подробнее.

Кстати, вернемся на минуту снова к тем простеньким бетономешалкам-бочкам, о которых говорилось выше. Если проявить чуточку смекалки, то их тоже очень несложно модернизировать, резко улучшив и их производительность, и качество перемешанного раствора. Для этого достаточно на внутренней их поверхности тоже утроить лопасти или какие-либо иные искусственные препятствия.

Один из вариантов – показан на схеме. В данном случае применена гребенка , которую несложно сварить из уголка и обрезком арматурного прута. Две таких гребенки сразу переведут бетоносмеситель из разряда гравитационных в «семейство» более совершенных , комбинированных.

Вибрационное смешивание компонентов раствора

Не так часто, но все же некоторые энтузиасты стараются применить принцип перемешивания бетонного раствора с помощью вибрации. В промышленных условиях подобные установки дают отменные результаты, применяются для изготовления особо точных железобетонных деталей с высочайшими эксплуатационными характеристиками.

А в домашних условиях мастера пытаются в качестве привода использовать мощный (главное, чтобы его вибрационное действие было независимым, не требовало прижатия патрона к преграде).

Получается примерно такая схема:

1 – корпус ёмкости, в которой производится смешивание компонентов раствора. Предпочтение отдают круглым, не слишком большим по радиусу, но высоким бадьям (бочкам ).

2 – к корпусу жестко крепится кронштейн, в котором размещается генератор виброимпульсов , в нашем случае – перфоратор (поз. 3).

Мощность перфоратора должна быть как минимум 1,3 – 1,5 кВт. Даже это не даст гарантии успеха, а при меньшем усилии привода – не стоит и пробовать.

В патрон перфоратора вставлен длинный шток (поз. 4), которые связан с вибратором (поз. 6). Этот шток должен быть такой длины, чтобы тарельчатый вибратор находился по высоте примерно в центре слоя приготавливаемого раствора (поз. 5).

Вроде бы – все несложно, но далеко не всегда подобная схема показывает хорошие результаты. Ошибки, чаще всего, кроются в пренебрежении мелкими, казалось бы, нюансами:

• Плоский вибратор работать попросту не станет. Необходима форма, которая будет распространять колебания в плотной среде от центральной точки почти сферически к периферии. Должно быть нечто веретенообразное, похожее на две тарелки, соединенные вместе днищами наружу. В принципе, это одно из решений – две металлические тарелки, посаженные на ось.
• Диаметр вибратора зависит от мощности привода. При расчетах можно исходить их примерной пропорции: 150 ÷ 200 мм на 1 кВт мощности перфоратора. Так, если мы берем перфоратор в 1,5 кВт, то готовим «тарелки» от 225 до 300 мм в диаметре.
• Диаметр самого цилиндра должен быть таким , чтобы от наружного края вибратора, размещенного точно по центру, до стенки емкости было расстояние, примерное равное радиусу тарелки.
• Для создания вибрационных волн, способных справиться с перемешиванием цементно-песчаной смеси, уровень раствора над и под вибратором должны обязательно быть примерно равными диаметру «тарелок».

Вибрационное замешивание бетонных смесей дает отменное качество раствора. Процесс очень легко отслеживается визуально – от активного шевеления, перемещения, пузырения – до ровной, идущей рябью поверхности (готовый раствор). Но, согласитесь, что для этого нужно соблюсти уж очень много специфических «капризов». И еще – «тяжелые » растворы с гравием или щебенкой таким способом приготовить тоже проблематично. Так что широкого применения среди частников подобный метод не находит – проще изготовить бетономешалку по «классической» схеме.

Самостоятельное изготовление «классической» бетономешалки

Необходимо сразу предупредить «горячие головы» — браться за изготовление подобной бетономешалки можно не каждому. Хотя во многих статьях звучит «бравурный мотив», что это и проще, и дешевле, чем купить готовую, верить все же не стоит.

— Во-первых, не стоит приступать к такой работе, если хозяин знает об искусстве сварки только понаслышке или же делает на этом поприще .

— Во-вторых, работа окажется рентабельной, если в большинство комплектующих для изготовления бетономешалки удастся найти среди ненужных вещей в собственном хозяйстве, у соседей или даже на свалке.

— В-третьих, имеющийся опыт конструирования, производства слесарных, сварочных, электротехнических работ и имеющиеся недорогие или вообще – дармовые материалы, должны быть помножены на выраженное желание сделать бетономешалку самостоятельно. Есть достаточно многочисленная категория людей, которой не терпится попробовать все исполнить своими руками – это задача именно для них. Если же приступать к работе без выполнения таких условий, просто лелея эфемерную надежду что-нибудь сэкономить – то лучше и не приступать. Время и материалы будут потрачены впустую, и гораздо дешевле и проще станет приобрести небольшую и недорогую бетономешалку – благо, выбор достаточно большой.

Общая схема бетономешалок — примерно одинакова

Если рассмотреть практически любую из подобных бетономешалок, то всегда явно выделяются три основных конструктивных узла:

• Сама емкость (бадья), в которой происходит перемешивание раствора, со всеми находящимися в ней дополнительными микширующими приспособлениями.
• Рама (станина, каркас), которая служит для размещения на ней смесительной бадьи, электрического или ручного привода, элементов управления и, при необходимости, средств перемещения. Рама должна обеспечивать подвижное шарнирное крепление емкости , степень ее свободы как вокруг собственной оси, так и относительно горизонта с различными углами наклона. Сама конструкция может быть стационарной, или же может иметь колесный ход д ля перемещения по строительной площадке.
• Привод – механизм, обеспечивающий вращение емкости смесителя вокруг своей оси. В большинстве случаев применяется электрический привод. Для небольших бетономешалок может оказаться вполне достаточно ручного привода. Можно (нечасто) встретить варианты установки двигателей внутреннего сгорания (бензиновых или дизельных) – бетономешалка тогда не будет зависима от источника электропитания. Любой привод передаёт вращательный момент с нужным для технологии замеса количеством оборотов через редуктор (ограничений нет – мастера используют любые виды передач – зубчатые , ременные , червячные и т.п .).

Теперь рассмотрим изготовление всех этих узлов по отдельности.

Смесительная бадья

При изготовлении смесительной емкости исходят из того, что она обычно в процессе работы заполняется максимально на 30 – 40% от своего общего объема .Обычно эти бадьи делают объёмом от 100 до 200 литров. Если превысить эти границы, то трудно будет самостоятельно создать надёжную устойчивую раму и снабдить самодельную бетономешалку столь мощным приводом. При малых же объемах бака и сборка, и эксплуатация бетономешалки часто становятся просто нерентабельными.

Цены на бетоносмесители Энкор

бетоносмеситель Энкор

Самый простой способ, конечно – найти готовую емкость , которая подойдет по объему и габаритам в качестве основного смесителя. Сразу же напрашивается все та же металлическая бочка.

Самый простой подход — опять же металлическая бочка

Такой вариант вп олне возможен, однако для хорошей бетономешалки цилиндрическая форма бадьи не является оптимальной. Немало неразмешанного раствора может остаться по углам вокруг дна, а сверху не исключено выплескивание раствора наружу при перемешивании.

Сделать плавный переход д на к стенкам – задача очень непростая, а вот придать бочке грушевидную форму сможет, наверное, любой мастер. Сверху делаются треугольные вырезы, а затем оставшиеся «лепестки» свариваются так, чтобы получилось равномерное заужение .

Усовершенствованная бочка — в верхней части сделано заужение

Интересное решение нашел умелец, который решил приспособить пластиковую бочку. А почему бы нет?Плавные изгибы формы – то, что требуется для емкости бетономешалки. Прикрепить к ее внутренней поверхности лопасти, а снаружи снизу – ось с механизмом передачи вращения вполне можно не сваркой, а винтовыми соединениями. Зато какой огромный выигрыш по массе самого устройства!

Оригинальный подход — пластиковая бочка

В итоге конструктор этой модели даже обошелся не стальной рамой, а мобильным деревянным основанием – тележкой на колесном ходу.

Высота стандартной бочки для применения ее в качестве емкости бетономешалки – все же великовата, усложняет центровку всего агрегата. Обратите внимание, что в таких случаях обычно для стабилизации используют опорные ролики – высокая бадья как бы катится по ним, упираясь в верхней своей части.

Если нет никакой подходящей емкости , но в наличии листовой металл, толщиной 2 ÷ 3 мм, то можно попробовать свои силы в самостоятельном изготовлении емкости , с приданием ей всех необходимых форм.

Чтобы не быть голословным, для тех хозяев , кто считает себя мастером в сварочных работах, можно предложить интересный чертеж изготовления «классической» бетономешалки с каплевидной бадьей .

Общие габариты емкости , без узла соединения с редуктором – 400 ÷ 500 мм. Казалось бы – немного, компактно, но даже только в цилиндрической части помещается порядка 30 литров раствора – вполне приемлемый показатель для бытовой бетономешалки.

1 – автомобильная колесная ступица. Можно эту деталь изготовить и самостоятельно, но все же проще воспользоваться готовой.

2 – днище бадьи. Вырезается из стального листа, желательно толщиной 5 мм. На рисунке ниже эта позиция показана отдельно в увеличенном виде. Отверстия (8 шт , диаметром 6,5 мм) должны точно совпадать с отверстиями на ступице (поз. 1 ).

3 – цилиндрическая часть бадьи (обечайка) сваривается из согнутой в кольцо стальной полосы, толщиной 2 мм, размерами 150 × 1580 мм. Все сварные швы при сборке бадьи выполняются сплошными, герметичными. Целесообразно усилить обечайку еще сверху металлическим бандажом (лентой ).

4 — конусная часть бадьи сваривается из четырех одинаковых деталей. Их размеры, в том числе и радиусы кривизны в верхней и нижней части — на рисунке.

5 – по верхнему обрезу край бадьи развальцовывается наружу, и по окружности приваривается стальной прут диаметром 10 мм (хорошо показано на схеме – узел А ).

6 – внутри бадьи привариваются «лопасти» — рассекатели раствора. В данном случае будет вполне достаточно показанной на схеме конструкции, выполненной из арматурного прута диаметром 16 мм. Таких рассекателей изготавливают 3 пары и приваривают их равномерно по окружности, через 120°. Они, кстати, должны придать бадье еще и дополнительную прочность. В каждой паре – один прямой рассекатель, идущий от дна в горловине, и один – изогнутый под прямым углом.

Нижний узел (Б ), куда входят в том числе и уже упоминавшиеся ступица и днище, лучше показан на отдельном, увеличенном чертеже.

7 – болты, соединяющие ступицу с днищем. Гайки расположены снаружи. Между деталями расположена прокладка из резины минимум 2 ÷ 3 мм (поз. 11 ).

8 – винт с шайбой, который крепит ступицу на выходном вале редуктора (поз. 9 ). От проворачивания на валу ступицу предохраняет шпонка (поз. 10 ).

Нижний соединительный блок (Б ) готовится, примеряется, но монтируется только после сборки станины и установки на нее привода и редуктора. В принципе, это будет одной из завершающих операций – на уже смонтированный к редуктору узел Б будет «сажаться » на винты бетоносмесительная емкость .

Все сварные швы должны быть очищены от окалины и тщательно проверены, чтобы соблюдалась полная непротекаемость бадьи.

Видео: самодельная бетономешалка с бадьей , сваренной из стального листа

Рама бетономешалки

В изготовлении рам или тележек для бетономешалок также вполне приветствуется изобретательность мастеров, которые могут приспособить под эту конструкцию ненужные в хозяйстве металлические детали и колеса .

Рамы могут иметь колёсный ход – то есть их несложно будет перевозить в нужное место. Можно сделать и стационарную, неподвижную раму – она проще в изготовлении, а в условиях загородного участка обычно какие-либо бо льшие перемещения бетономешалки и не планируются.

Могут рамы различаться и по степени свободы, предоставляемой смесительной бадье. Так, емкость может быть установлена шарнирно, с изменением по мере необходимости угла наклона ее оси к горизонту – для растворов различной степени «тяжести», для вываливания готового бетона, для промывки емкости и т.п .

Более простой вариант – когда бадья на раме всегда занимает одно положение, а для выгрузки раствора вперед наклоняется вся бетономешалка – по типу тачки (как показано на одном из рисунков выше) или детских качалок на дугообразных полозьях.

Видео: самодельная бетономешалка с рамой качельного типа

Однако, продолжим рассмотрение чертежа бетономешалки, изготовление смесительной бадьи которой было описано выше. Вполне можно пойти и по этому пути. Чертеж , для удобства восприятия и для большей ясности в размерах и компоновке деталей, представлен в двух проекциях.

Бетономешалка — фронтальная проекция

Собрать такую раму из обычных и профильных труб и обрезков листового металла – для опытного слесаря – сварщика вовсе не будет чем-то чрезвычайно сложным. А между тем эта конструкция хорошо проверена – она не тяжелая , но зато обеспечивает надежную устойчивость бетономешалки в транспортном и рабочем положении, обеспечивает максимальную простоту эксплуатации.

Она же — вид сбоку

1 – это та самая бадья, которая описывалась в прошлом разделе статьи.

2 – рукоятка-рычаг для установки бадьи в нужном положении и для ее опрокидывания при разгрузке. Для рычага можно применить стальную трубу ½ дюйма (½ʺ).

3 – косынка, вырезанная из стали 3 мм (s 3), обеспечивает надежное крепление рычага к поворотному подрамнику (поз. 18 ).

4 – металлические колеса Ø 350 мм. Обычно их берут от списанной сельскохозяйственной техники.

5 – упорные ножки с подпятниками, для устойчивой установки бетономешалки в рабочем положении. Изготавливаются из трубы ½ʺ (сами стойки) и стали s3 (подпятники).

6 – поперечная балка рамы бетономешалки. Применяется профильная труба сечением 60 × 20 мм.

8 – наклонная балка (труба 60 × 20 мм), а для ее жесткости – подкос (поз. 7 ) связанный с поперечной балкой. Для подкоса — труба ½ʺ.

9 – панель, к которой будут крепиться элементы управления электроприводом. Панель вырезается их стали s3.

11 – колесная ось. Изготавливается из металлического круга Ø16 мм – по размеру посадочного отверстия имеющихся колес.

12 – продольная балка станины бетономешалки. Профильная труба 60 × 20 мм.

13 – вертикальная стойка. Профильная труба 60 × 20 мм.

14 – проушина шарнирного крепления поворотного подрамника. Изготавливаются две детали, из стали s5.

15 – передаточный редуктор. В данном варианте – готовый узел в сборе, червячного типа , с передаточным соотношением i = 17.

16 – предохранительная муфта на валу электропривода.

17 – . Конкретно в данной модели бетономешалки разработчиком был применен трехфазный привод (380 В ), номинальной мощностью 1 кВт, скоростью вращения – 950 оборотов в минуту.

18 – качающийся подрамник, на котором крепится и электропривод с редуктором, и сама смесительная бадья. Выполняется из следующих деталей: два лонжерона из трубы ¾ʺ, четыре поперечины – из уголка 35 × 35 мм.

19 , 20 и 21 – элементы управления электроприводом: пускающая кнопка, конденсаторная коробка и шнур питания с трехфазной розеткой соответственно.

Теперь – несколько крупнее узел А , который обеспечивает установку и фиксацию смесительной бадьи в нужном положении.

На подрамнике (поз . 18 ) приварено ушко (поз . 22 ), а на на клонной стойке (поз . 8 ) – сектор (поз . 10 ). И ушко, и сектор можно выполнить из стали s3. Выбранное положение фиксируется штырем (поз. 23 ), а чтобы он не терялся, его рекомендовано подвесить на цепочке.

Количество зафиксированных положений на секторе может быть разным. Однако, обычно хватает т рех :

– под углом 50 ° к горизонту – для замешивания тяжелых бетонных растворов;

– под углом 30 ° — для приготовления легких растворов (например, кладочных);

– горизонтально – для осуществления промывки бадьи.

После сборки рамы все сварные швы отбивают от шлака, детали должны быть очищены от очагов коррозии. Затем рекомендуется покрыть конструкцию качественной краской по металлу. Трущиеся узлы рамы (подвеска подрамника в проушинах рамы, колесные оси) обильно промазываются обычной шарнирной консистентной смазкой.

В рассматриваемом варианте – к подрамнику крепится привод и блок редуктора (так, чтобы была соблюдена точная соосность). После проверки работоспособности (пробного пуска), можно окончательно собрать бетономешалку, посадив на место и зафиксировав болтами смесительную бадью.

Несколько слов о приводе

В рассматриваемом примере были использованы уже рекомендованные разработчиком модели электродвигатель и редуктор. Однако, в практике самостоятельного изготовления бетономешалок очень распространенной бывает ситуация, когда мастер «на ходу» подбирает привод из того что есть в наличии и придумывает способ передачи крутящего момента на смесительную емкость .

Принято рассчитывать требуемую мощность электропривода, исходя из соотношения 20 Вт на литр р аствора при схеме с наклонной бадьей . (При горизонтальном расположении, например, в моделях с бочкой на горизонтальной оси – будет достаточно 15 Вт/л). Про это соотношение не стоит забывать, чтобы не перегрузить привод. Например, если двигатель в нашем случае имеет мощность 1 кВт, то больше 50 литров раствора замешивать не стоит, независимо от размеров самой бадьи.

Таким образом, часто и саму бадью начинают изготавливать, отталкиваясь от параметров привода, который планируется поставить на бетономешалку.

Скорость вращения бадьи-миксера тоже должна укладываться в определенные рамки . Так, считается оптимальным от 30 до 50 оборотов в минуту. Делать скорость меньше – намеренно затягивать процесс изготовления раствора. А если скорость слишком велика, то начнется разбрызгивание раствора.

Найти готовый редуктор, который отвечал бы требованиям и по габаритам, и по передаточному числу – получается не всегда. Поэтому многие мастера находят собственные, порой – весьма оригинальные способы передачи вращательного момента с обеспечением нужной угловой скорости. В том варианте, который был рассмотрен, миксер посажен непосредственно на ведомую ось редуктора. Однако, часто бадья устанавливается на свободную ось, а вращательный момент пер едается на нее зубчатой, ременной , цепной передачей. Для примера – несколько оригинальных решений:

Вместо шкивов — велосипедные колеса

Самодельный редуктор — привод от старой стиральной машины передает вращение ременными передачами через шкивы их шестерёнок и старых велосипедных колес .

Простейшая рама с самодельным редуктором

Неподвижная рама для бетономешалки с самодельным редуктором.

Самодельный редуктор, в котором совмещены ременная и две цепных передачи. Опять не обошлось без велосипедных деталей.

Небольшая по размерам бетономешалка, вращение на бадью которой передается непосредственно через ременную передачу. Шкив конструктивно размещен на самой смесительной емкости .

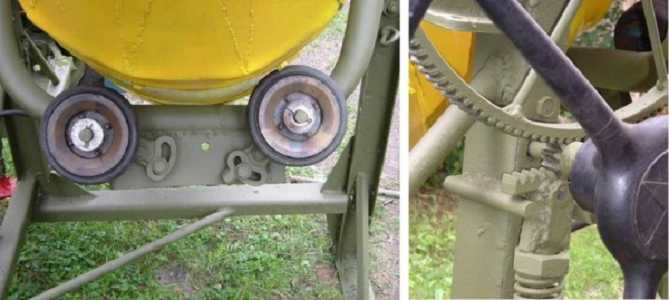

Очень часто применяются ненужные в гараже автомобильные детали. Популярное решение – использования маховика с зубчатой венечной шестерней. К ней, кстати, очень несложно найти в пару ведущую шестеренку – от бендикса стартера автомобиля, так как они «созданы друг для друга ».

Маховик может быть полностью, в сборе приварен к днищу бадьи.

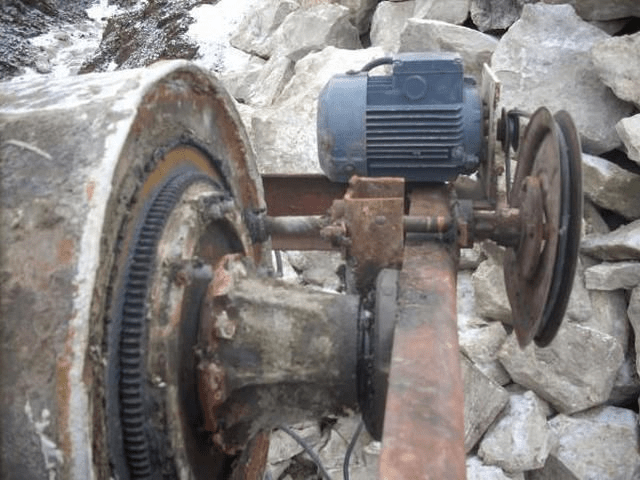

Другой вариант, когда использована только венечная шестерня. Наверно, не нужно говорить, что в этом случае чрезвычайно важным моментом будет очень тщательная ее центровка.

Одним словом , у запасливого хозяина очень часто могут найтись детали для собственного оригинального решения вопроса изготовления нужного редуктора. Возможно, показанные варианты станут для кого-то хорошей подсказкой.

Видео: еще один вариант конструкции бетономешалки

Цены на бетоносмесители Строймаш

бетоносмеситель Строймаш

Если все получилось, то хозяина можно поздравить с удачным обретение хорошего «помощника». Но вот чтобы бетономешалка прослужила подольше и не стала причиной каких-либо чрезвычайных происшествий, нужно придерживаться определенных правил:

• Как и любое оборудование, связанное с потреблением электроэнергии, бетономешалка требует соблюдений правил электробезопасности. А в данном случае этот вопрос стоит еще острее, так как эксплуатация всегда проводится в условиях повышенной влажности и высокой вероятностью разбрызгивания воды. То есть, все кабели и контактные соединения должны иметь надежнейшую изоляцию, полностью исключающую поражение током или короткое замыкание.
• Работа бетономешалки всегда сопряжена с высокими уровнями вибрации. Это приводит к ослаблению резьбовых соединений, а значит , нужно регулярно проводить их проверку и подтяжку. При этом не следует забывать контролировать сохранность и других узлов и деталей, сварных швов и т.п .
• Перед началом работ нужно убедиться в надёжности установки бетономешалки. На должна плотно опираться на все свои штатные подставки. Если конструкция передвижная, то под колеса ставятся противооткатные упоры (клинья).
• Никогда, ни при каких обстоятельствах не льзя оставлять работающую бетономешалку без присмотра. Нельзя допускать к ней любопытных, и тем более – детей.
• При работе лучше пользоваться средствами защиты кожи и глаз – так как цемент достаточно агрессивно действует на ткани и слизистые.
• Проверять качество получаемого раствора лопатой или палкой во время работы бетономешалки – верх неблагоразумия! Очень часто такие действия заканчиваются серьезной травмой рук или лица.

И в заключение статьи – доказательство того, что пределов креативности при создании самодельной техники – нет.

Видео: самодельная бетономешалка на базе старого трактора Т-16

При ограниченном бюджете покупать оборудование, которое понадобится только на одно строительство, нерентабельно. Если же фирмы, предлагающие аренду инструмента, еще не открылись по соседству, изготовленная бетономешалка своими руками станет отличным способом сэкономить! Если же подойти к самодельному устройству с тщанием, оно прослужит не один год.

Виды бетономешалок

Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?

С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.

Механические или электрические?

Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:

• механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
• электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.

Если на стройке задействованы несколько сильных и выносливых человек, можно обойтись ручной бетономешалкой. Ингредиенты смеси загружаются или одновременно, или поочередно. Единственное неудобство – конструкции с подвижной бочкой, а не внутренним валом, не позволяют добавлять воду в процессе перемешивания. Бочку нужно обязательно останавливать, открывать люк и заливать воду. Люк закрывается и смесь опять мешается.

Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.

Принудительные, гравитационные или вибрационные?

От принципа работы бетономешалки будет зависеть и ее конструкция:

• бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
• гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
• вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.

При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.

Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.

Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.

Объем бетономешалки

Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.

Вручную такой объем бетона можно замесить, хотя и достаточно тяжело – рука будет уставать.

Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.

Чертежи и устройство простых бетономешалок

Если объемы строительства небольшие, можно обойтись простыми бетономешалками, создание которых не потребует серьезных трудовых и денежных затрат.

Вибрационная бетономешалка из перфоратора

Наличие насадки-миксера обязательно для любых строительных работ. Но вот держать дрель, пока она замешивает раствор в ведре, тяжело и время теряется зря. При наличии же перфоратора с ручным включением ударного механизма, можно быстро изготовить вибрационную бетономешалку:

1. Потребуется перфоратор мощностью 1-1,3 кВт. Менее мощные будут неэффективны.
2. Изготавливается вибратор – основная действующая часть бетономешалки. Неправильно сделанный вибратор просто не замешает бетон. Его форма должна напоминать двояковыпуклую линзу – плоские края и выпуклая середина. Например, это могут быть сложенные вместе и зафиксированные металлические тарелки. Диаметр диска рассчитывается исходя из 20 см на 1 кВт. Для перфоратора 1,3 кВт понадобится вибратор диаметром 25 см.
3. Подбирается круглая емкость. Расстояние от ее стенок до вибратора должно равняться его радиусу. Так, для вибратора диаметром 25 см понадобится емкость диаметром 50 см.
4. Устанавливается кронштейн для перфоратора. Положение вибратора рассчитывается так, чтобы его расстояние до дна равнялось его диаметру, в данном примере это 25 см. Количество раствора над вибратором должно быть такое же.

Готовность раствора при работе такой бетономешалки определяется по отсутствию поднимающихся пузырьков и образованию мелких волн на поверхности. Если цемент или песок некачественный, раствор может и не образовывать волны. Тогда смесь готова, когда перестает шевелиться и булькать.

Бетономешалка с ручным приводом из бочки

Понадобится собственно двухсотлитровая металлическая бочка, металлическая труба диаметром 2-3 см, фланцы, болгарка и сварочный аппарат:

1. В бочке прорезается загрузочное отверстие и два противоположных отверстия для трубы, которая и будет являться осью. Ось можно продевать как через центр бочки, так и по диагонали. Во втором случае смесь будет перемешиваться более качественно.



2. Изнутри бочки к стенкам приваривается 2-3 лопасти – чтобы смесь не приставала к стенкам и лучше перемешивалась. Лопасти должны проходить вдоль всей бочки, но не прилегать вплотную к стенкам – иначе в швах будет постоянно скапливаться раствор.



3. Продевается труба, ее концы привариваются и фиксируются фланцами.
4. Изготавливается стойка для бетономешалки. Ее высота должна быть такой, чтобы было удобно загружать ингредиенты смеси, не поднимая их слишком высоко, но и чтобы мешать не приходилось, согнувшись в три погибели. На опорах под ось нужно сделать уключины, которые позволят оси свободно крутиться. Можно использовать как полую трубку большего диаметра, так и подшипники.



5. Нужно обязательно предусмотреть широкое, прочное и устойчивое основание, связывающее ножки опор. Это предотвратит шатание бетономешалки в процессе работы.
6. К оси привариваются рычаги. Не стоит забывать, что они должны располагаться противоположно друг другу. Чем длиннее рычаг – тем легче сдвинуть бочку. Но слишком длинный рычаг не удобен в работе, так что следует держаться золотой середины.



7. Крышка загрузочного люка должна плотно закрываться – чтобы смесь не вытекала. Можно вырезать крышку большего размера из такой же бочки и по периметру проклеить плотной резиной. А можно использовать часть от этой же бочки, оставшуюся от вырезания загрузочного отверстия. Для этого надо просто приварить по краю сантиметровую металлическую полосу и тоже уплотнить ее резиной.

Похожая конструкция и у бетономешалки открытого типа. Только вместо подвижной бочки внутри крутятся лопасти, которые также приводятся в действие человеческими усилиями. Для ее изготовления понадобится собственно бочка, и трубы круглого и прямоугольного сечения. Бочка укладывается на бок, с нее срезается верх. Лучше оставить как можно больше бочки – чтобы удавалось замешивать большее количество бетона.

По бокам прорезаются отверстия для вала. Но, в отличие от гравитационной бетономешалки, лопасти навариваются на сам вал. Можно использовать любые детали, даже лопасти от комбайна!

Выгружается смесь также переворотом всей бочки.

Такие бетономешалки – очень бюджетный вариант, но требует постоянного участия двух работников. Если же приходится трудиться в одиночку, понадобится устройство с электродвигателем. Например, вариант открытого типа можно быстро усовершенствовать, подсоединив к ней двигатель.

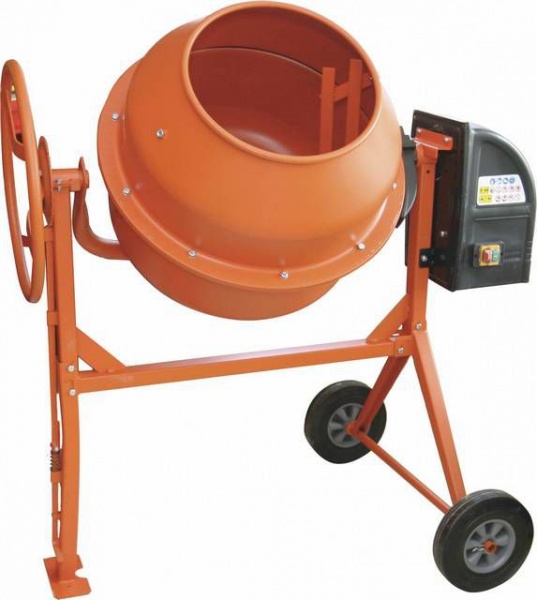

Электроприводные «заводские» бетономешалки

Не обладая уверенными навыками сварщика, лучше не пытаться самому повторить заводские модели бетономешалок. Но при наличии опытного соседа можно изготовить отличную технику практически из ничего! При этом такая бетономешалка прослужит больше 10 лет, помогая в строительстве всему дачному поселку.

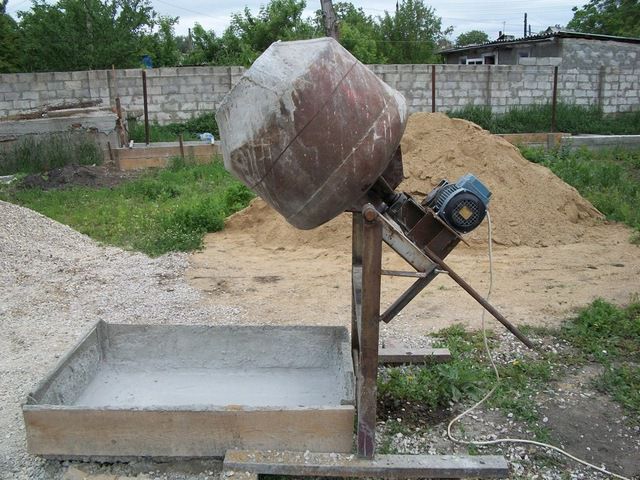

Самодельная гравитационная бетономешалка из металлолома

После этого придется поездить по пунктам приема вторсырья и авторазборкам в поисках нужных деталей:

• листы металла толщиной от 2,5 мм для стенок и 5 мм для дна груши;
• маховик от автомобиля, к примеру, от «Волги» или МАЗа, ступица и бендикс – для механизма вращения груши;
• подшипники для опрокидывания груши (можно обойтись системой «труба в трубу», обильно смазывая уключину);
• металлические трубы квадратного сечения и разного диаметра – для основания, посадочного места и поворотного колеса.

Когда все материалы собраны, можно приступать непосредственно к изготовлению бетономешалки:

1. Сгибаются и свариваются вместе элементы корпуса. Гнуть сталь можно кувалдой, даже если отдельные части не получатся идеально ровными, при сваривании вместе они примут нужную форму.



2. Пока груша не сварена вместе, к нижней ее части, вырезанной из 5-миллиметровой стали, крепится механизм вращения. Желательно делать его съемным – транспортировать разборную бетономешалку проще.



3. Свариваются вместе части груши. Сначала совмещаются центральная и нижняя части. Для этого края центрального обода надрезаются и загибаются вовнутрь – для ограничения выхода нижней части. Через верх в центральный обод вставляется нижняя деталь и с помощью простукивания кувалдой продавливается до упора вниз. Когда края выровнены, их можно сваривать.



4. Верхняя часть груши опускается в центральную, края центрального обода также подрезаются и загибаются вовнутрь. С помощью гвоздодера верх «выковыривается» также до упора и тоже приваривается.
5. Изнутри груши привариваются лопасти, способствующие перемешиванию смеси. Чтобы раствор не скапливался в швах, лопасти крепятся на небольшом расстоянии от стенок.
6. Можно приступать к изготовлению посадочного места, обеспечивающего опрокидывание груши. Учитывая большой вес даже пустой емкости, нужно озаботиться высокой надежностью и прочностью рамы.



7. Механизм опрокидывания нужно делать на маховике с шестеренкой – так опрокинуть полную емкость получится даже одному. Можно сварить шестигранное колесо или приладить любое другое.



8. Изготавливается редуктор, который и будет передавать крутящий момент от двигателя на грушу. Шкивы на валу и двигателе рассчитываются так, чтобы получалось до 25 оборотов груши в минуту.



9. Чтобы крупные части смеси не попадали в механизм вращения, над венцом можно наварить полоску, но этот этап – необязателен.

В принципе, бетономешалка готова. По желанию ее можно покрасить – для защиты металла от коррозии, хотя в процессе эксплуатации она все равно приобретет классический серый цвет.

Бетономешалка принудительного типа из жестяной кастрюли

Если же ее нет, можно заказать кастрюлю диаметром 60 см и глубиной 50 см у знакомого жестянщика. После этого остается только приладить механизм, лопасти и сделать люк:

1. Размечается центр емкости – именно там и будет находиться вал. Вырезается люк для выгрузки смеси. Прямоугольный вырезать проще, но тогда вся смесь ломанется в тачку. Лучше сделать поворотный полукруглый люк.



2. Для этого по центру вырезанного полукруга приваривается стержень, на котором и будет поворачиваться люк. Чтобы смесь не вытекала, над срезом люка приваривается полоса, под которой и будет двигаться шторка.





3. В перевернутом состоянии, на установленный подшипник крепится двигатель с редуктором. Чтобы надежно зафиксировать двигатель и обеспечить нужное натяжение ремня, двигатель устанавливают на приваренные ко дну емкости рейки.



4. Для усиления каркаса емкости из стали толщиной 2 мм по верхнему краю обязательно приваривается обод из стального прута или трубы. Также можно сделать ребра жесткости по бокам и снизу емкости.



5. После того, как установлены колеса, опора и механизм вращения, всю конструкцию можно перевернуть. На вал крепятся лопасти и все фиксируется одним болтом – чтобы конструкция была легко разборной. Важно правильно продумать положение лопаток-лопастей – одна должна снимать раствор со стенок, вторая отделять его от дна, и еще несколько – перемешивать середину.





6. Можно обойтись конструкцией из лома и крестовины из водопроводного фланца. Если же лопасти сделать подвижными, их положение можно настраивать в зависимости от типа смеси.

Бетономешалка принудительного действия готова! В ней можно мешать практически любые смеси, делать их жидкими или плотными, добавлять щебень крупной и мелкой фракции. Такую же бетономешалку, но горизонтального типа, можно сделать, руководствуясь чертежом.

Наглядно процесс сборки бетономешалки из стальной бочки представлен на видео:

Это один из простейших способов сделать нобходимую строительную технику с минимумом затрат!
