Теплые полы на балконе — очень комфортное решение. В этой статье мы подробно рассмотрим какой тип теплых полов лучше подойдет в данном случае, как утеплить пол и балкон, ну и конечно же приведем инструкцию по монтажу системы теплого пола своими руками с фото и видео материалами.

Площадь балкона/лоджии в любой квартире составляет значительную часть общей жилплощади. Оставлять её не обжитой, это всё равно, что отказываться от десятой части своей зарплаты. Но для придания балкону статуса жилого помещения, потребуется организовать там теплый пол.

Виды теплых полов

Всего существует три вида тёплых полов:

1. Водяной тёплый пол . В такой системе, теплоноситель будет циркулировать по трубам расположенным в стяжке. У водяных тёплых полов есть видимая привлекательность – горячую воду можно брать из системы центрального отопления. Но на самом деле тут есть такие «подводные камни», преодоление которых подобно «Пирровой победе»:

• Отсутствие автономности. Невозможно нагревать пол, пока не начнётся отопительный сезон.
• Температура теплоносителя в батареях ≈90°C, а в водяных тёплых полах она должна быть не более 27°C. Т.е. потребуется сложная система подмешивания холодной воды.
• Юридические аспекты. Законодательно запрещено подключение водяных тёплых полов к системе центрального отопления без специального разрешения ЖЭК.

1. Электрические тёплые полы . Бывают в двух вариантах: плёночные (или инфракрасные) и кабельные . В кабельных тёплых полах нагревающим элементом является специальный кабель, который заливается стяжкой. Этот вид обогрева полов идеален под кафельную плитку.

Плёночный тёплый пол, в силу специфики работы нагревательного элемента, гораздо эффективнее проявляется себя без стяжки. И такой вариант оптимален при мягких напольных покрытиях: ламинат, линолеум, ковролин.

По указанным выше причинам, мы рассмотрим устройство на балконе только электрических теплых полов на балконе.

Утепление балкона\лоджии

Теплый пол на балконе будет эффективно работать только при хорошем утеплении. Осознание того, что утеплять придётся не только пол, но стены и потолок, важнейшая составляющая на данном этапе. Тепло надо не только произвести, но и сохранить. А без качественной теплоизоляции, добиться этого невозможно.

Вот несколько важных правил, если вы делаете эту работу для себя:

1. Не разменивайтесь на минеральные теплоизоляторы. Они боятся воды и весьма непрочные. Единственный представитель из этой линейки, который даст фору любому другому термоизолятору – вспененное стекло. Но его цена, обогнала его положительную репутацию.
2. Из полимерных теплоизоляторов остановитесь на ЭППС (экструдированный пенополистирол). По своим физическим показателям и эксплуатационным характеристикам, равных ему нет.
3. Оконные рамы на балконе должны быть с двойными стёклами.
4. При монтаже каркаса на стенах балкона/лоджии, используйте брус. В отличии от металлопрофиля, он не проводит тепло, что предохранит от появления мостиков холода.

Для теплоизоляции стен балкона, потребуется:

• Листовой ЭППС, толщиной 50 мм.
• Фольгированный пенополиэтилен.
• Гипсокартон.
• Брус 50х50 мм .

Порядок работ следующий:

1. На стенах устраивается обрешётка из бруса 50х50 мм ., с шагом между элементами 60 см.
2. Между брусьями крепятся листы ЭППС.
3. Сверху всё закрывается фольгированным пенополиэтиленом. Стыки проклеиваются скотчем своими руками.
4. Вся конструкция обшивается ГКЛ.
5. Шпатлюются швы.

ВАЖНО: Стены утепляются только после утепления пола.

Утепление пола

Вне зависимости от того, какой нагревательный элемент будет интегрирован в пол, утепление проводят одинаково. Для этого потребуется:

• Листовой экструдированный пенополистирол, толщиной 5 см.
• Мультифольга.
• Специальный скотч.
• Несколько кирпичей.
• Смесь для приготовления кладочного раствора.

Небольшие пояснения. Мультифольга, это специальный рулонный утеплитель толщиной 2-3 мм, с наклеенной на него фольгой. Сверху фольга закрыта лавсановой плёнкой.

Кирпичи потребуются для того, чтобы заложить просвет между фронтальной стеной балкона и полом. В эту щель как раз умещается кирпич. На один погонный метр такой щели, требуется 5 кирпичей.

Ход работ:

Сначала подметаются полы, и готовится кладочный раствор согласно инструкции на упаковке. Затем на кирпичи наносят раствор, и закладывают в щель под фронтальной плитой. Остатками раствора обмазывают кладку.

Раствор схватывается примерно за 3-4 часа , и в течении этого времени, кирпичи лучше не шевелить.

Плиты ЭППС укладываются прямо на пол. В случае необходимости, их подрезают строительным ножом.

Сверху, на ЭППС, своими руками настилается мультифольга. Каждая полоса укладывается встык. Места соединения полос проклеиваются специальным скотчем. Для удобства, в качестве черновых полов, можно уложить листы фанеры или OSB.

На этом этапе уже можно начинать монтировать теплый пол на лоджии. А одинаковые работы у разных типов подогрева пола заканчиваются.

Монтаж кабельного теплого пола на балконе

Для работ потребуется:

• Нагревательный кабель в матах.
• Гофротруба.
• Термодатчик.
• Терморегулятор.
• Провода.
• Демпферная лента.
• Сухая смесь для стяжки, рекомендованная производителем кабеля.

Использование нагревательного кабеля в матах, в данном случае более предпочтительно. По сути, это такой же кабель, только производитель зафиксировал его на полипропиленовой сетке. В больших комнатах, это не очень удобно, так как требуется обходить места расположения стационарной мебели и бытовой техники. А для балкона этот вариант оптимален, ибо для фиксации кабеля всё равно придётся использовать монтажную ленту или докупать сетку.

Мощность нагревательных матов должна быть не менее 200 Вт/м 2 .

В продаже встречаются наборы «Кабельный тёплый пол», в котором уже имеются и термодатчик, и терморегулятор. Мы рекомендуем остановить свой выбор на одном из таких наборов, который подходит вам по площади обогрева.

Ход работ:

Маты раскатываются по утеплённому полу, начиная от места подключения питания. Укладывать маты в длину или ширину определяется по месту, в зависимости от размеров балкона. Например: ширина матов 80 см., а размеры балкона 1,7 х 3 м. Принимая в расчёт правило: между нагревательным кабелем и стеной должно быть минимум 5 см. , получается, что раскатывать в длину предпочтительнее. Для изменения направления укладки матов, надо разрезать сетку.

После размещения кабеля, необходимо интегрировать в полы термодатчик. Для этого, в стене штробится канавка от матов до терморегулятора, в которой прячут гофротрубу. На полу она проходит равноудалёно между витками кабеля, и фиксируется к сетке. Расстояние от стены до конца гофротрубы 50 см. В неё проталкивают термодатчик. Конец трубы герметизируют скотчем.

Провода питания подключают к кабелю, и место контакта герметизируют при помощи битумного изолятора идущего в комплекте. В канавку на стене, можно уложить и электропроводку до терморегулятора.

Подключение питания и проводов от термодатчика выполняют по инструкции, к соответствующим клеммам. Затем выставляют на терморегуляторе температуру 25-26°C, и включают питание. В течении 3-5 минут, проверяют работу системы , качество изоляции, и выключают нагрев.

Финальный аккорд – организация стяжки.

ВАЖНО: Для организации , используйте смесь рекомендованную производителем кабеля(если это уместно). Зачастую, в состав таких смесей уже включена пропиленовая фибра. Она позволяет обойтись без армирования сеткой. А кроме того, такие смеси относятся к быстросохнущим и самовыравнивающимся.

По периметру балкона проклеивают демпферную ленту.

Слой стяжки над ЭППС, должен быть не менее 3 см. Соответственно, если на 1м 2 стяжки, при толщине 1 см, приходится 15 кг смеси, то на 3 см потребуется 45 кг. Для балкона площадью 6 м 2 необходимо 270 кг смеси.

Разведённую смесь заливают, начиная от дальнего угла лоджии. Окончив заливку всего объёма, по поверхности стяжки своими руками проходят валиком с шипами. Он обеспечивает выход пузырьков воздуха из поверхностного слоя.

Через 2-3 дня, полы будут готовы для укладки финишного покрытия. До окончания созревания стяжки, включать нагрев пола запрещено!

Монтаж инфракрасного теплого пола

Устанавливать пленочный теплый пол на балконе мы будем при помощи специальных комплектов, согласно площади балкона. В нём уже будут включены:

• Нагревательная плёнка.
• Терморегулятор с термодатчиком.
• Комплект проводов.
• Битумная изоляция.

Мощность плёнки должна быть минимум 200Вт/м 2 .

Настилая плёнку, соблюдайте следующие условия:

• Расстояние до стен должно быть 5-7 см.
• Токоведущие шины располагайте с одной стороны.
• Разрезать плёнку можно только в указанных местах.
• Матовая сторона должна быть обращена вверх.
• Между полосами оставляйте расстояние 1-2 см.

Термодатчик укладывается так же, как и в кабельных полах. Следите, чтобы конец гофротрубы находился между нагревательными элементами! Подключение кабелей питания к плёнке проводят согласно инструкции. Сначала ножом разъединяют слои плёнки, затем запрессовывают там контакт, и в последнюю очередь подключают провода. Каждая контактная группа закрывается битумным изолятором.

В принципе, инфракрасный обогрев идеально подойдет для теплого пола на лоджии. К тому же его монтаж немного проще кабельного, а требований к покрытию меньше.

Провода подводятся к проштробленной канавке в стене. Так как стяжки не будет, то для маскировки проводов, можно в теплоизоляторе вырезать канавку, глубиной 4-5 мм.

Подключение проводят согласно инструкции, к соответствующим разъёмам. Затем проверяют работоспособность, по аналогии с кабельным теплым полом.

После проверки, полы накрывают толстой полиэтиленовой плёнкой. Она служит гидроизолятором от возможного попадания воды во время влажной уборки. Плёнку укладывают внахлёст 15-20 см , а стыки проклеивают скотчем.

На такие полы можно стелить ламинат и паркет. А для мягких покрытий, как-то: линолеум и ковролин, сверху надо положить фанеру, толщиной 6-8 мм. При этом листы фанеры фиксируются только между собой, при помощи армированного скотча.

Утепленный балкон легко превращается в дополнительную уютную комнату в доме – кабинет, детскую, спортзал, зону отдыха или зимний сад. Обустроить теплый пол на балконе своими руками – вполне посильная задача. Чтобы ее выполнить, стоит разобраться в несложных для понимания технологических моментах данного процесса.

Утепленный балкон легко превращается в дополнительную уютную комнату

Виды теплого пола

Решений для утепления балконного пола несколько. Это:

1. Водяной настил, где тепло передается по системе водяного контура;
2. Электрический пол, выложенный из:

• кабеля;
• электрических матов;
• инфракрасной пленки.

Решений для утепления балконного пола несколько

Выбор вида теплого пола для своего балкона

Водяные полы:

• потребуют одноразовых вложений при монтаже;
• при этом обеспечат экономию затрат на электроснабжение при эксплуатации;
• экономят пространство, поскольку отпадает необходимость установки радиаторов в помещении.

Из минусов:

• монтаж достаточно сложный;
• для установки может понадобиться специальное оборудование (в зависимости от вида труб);
• есть трудности с регулировкой температуры;
• присутствует вероятность протечки, которую трудно искать и устранять.

Водяные полы

Электрические полы:

• доступны по цене;
• равномерно прогревают поверхность пола;
• температуру легко регулировать;
• неисправность легко обнаружить и ликвидировать;
• доступные для новичка возможности установки.

Недостатки:

• увеличение суммы расходов на электроэнергию;
• появление электромагнитного поля.

Электрические полы

Для балконов более приемлемой конфигурацией обустройства теплого пола, конечно же, являются электрические полы, популярные за:

• легкий и быстрый монтаж;
• высокую эффективность;
• простоту эксплуатации и регулировки температуры;
• возможность установить теплый пол своими силами, не приглашая специалиста.

Подготовительные работы

Первый этап подготовки – очистка балконного пространства от мусора, старых и ненужных вещей.

Бетонная стяжка пола на балконе перед укладкой теплого пола не всегда обязательна, можно обойтись и без нее.

Первый этап подготовки – очистка балконного пространства от мусора

Если же принято решение сделать стяжку, то для этого понадобится:

• Грунтовка с глубоким проникающим раствором;
• Сухая смесь – 2 мешка;
• Цемент – 3 кг на 1 мешок сухой смеси;
• Вода.

Порядок действий:

1. Нанести грунтовочный раствор на всю поверхность пола балкона или лоджии.
2. Замесить смесь из имеющихся материалов, доведя ее консистенцию до состояния «густая сметана».
3. Вылить на поверхность пола балкона приготовленный раствор и разровнять мастерком.
4. Высушить готовую стяжку. Период сушки — 2-3 суток.
5. Снять опалубку после затвердевания, откорректировать недостатки заново разведенным раствором.

Водяной теплый пол на балконе

Монтировать водный тёплый пол на балконе своими руками, как и электрический, можно под любое напольное покрытие, обладающее высокой теплопроводностью, а вот под линолеум, бамбуковый паркет и ковролин – не стоит, по причинам способности к рассыханию, быстрой порче и неэкологичности.

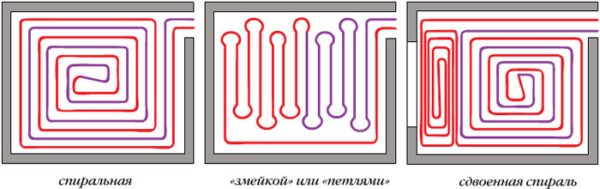

Форма укладки труб водяного пола обычно напоминает «змейку» (подходит для помещений малых размеров) или «улитку» (для просторных балконов).

Форма укладки труб водяного пола обычно напоминает «змейку»

Важно! Существует запрет на подключение конструкции водяного пола к системе центрального отопления в многоквартирном доме с повышенным гидравлическим сопротивлением и тепловым отбором водяного настила, что чревато серьезными последствиями. Поэтому, подойдет данный вариант теплого пола квартирам и частным домам, в которых установлено индивидуальное отопление.

Трубы, подходящие для монтажа водяного пола:

• Металлопластиковые;
• Полипропиленовые;
• Полиэтиленовые;
• Медные.

Полипропиленовые трубы

Металлопластиковые трубы

Интересно! Оборудовать водяной тёплый пол на балконе своими руками можно и своими силами, хотя данный метод весьма трудоемкий и не простой. Если выбор все-таки сделан в пользу монтажа теплого пола в виде водяного контура, лучше стоит делать это в присутствии опытного специалиста. Процесс подробно представлен на видео.

Кабельный теплый пол на балконе: особенности монтажа своими руками

Кабельный пол относится к наиболее целесообразным и распространенным конфигурациям для оборудования в таких малых помещениях, как лоджии и балконы. Кабель монтируется под чистовой пол, терморегулятор остается снаружи. Наглядно схема укладки кабельного пола представлена на фото.

Кабельный пол относится к наиболее целесообразным

На заметку! Нагревательный проводник в теплых полах из кабеля надежно изолирован, поэтому его окисление практически невозможно.

Этапы монтажа:

1. Укладка теплоизолятора, например, пенополиуретана;
2. Разметка под распределительную схему кабеля, прикрепление в расчетных местах соприкосновения кабеля с полом монтажной ленты на металлической основе;
3. Установка терморегулятора и термодатчика на одну из стен;
4. Укладка кабельной системы;
5. Подключение в сеть;
6. Пробный запуск, проверка работоспособности;
7. Стяжка пола слоем бетонного раствора толщиной 30-40 см;
8. Укладка финального напольного покрытия (лучше – с высокой теплопроводностью, например: кафеля, пробки, древесины, ламината).

Подробная инструкция по установке тёплого пола на балконе своими руками с применением электрического кабеля представлена в видео ниже.

Нагревательные маты для обустройства на балконе теплого пола

Когда нет времени или не хочется делать стяжку из бетона, либо нет возможности увеличения нагрузки на балкон, утепление возможно за счет электрических нагревательных матов, которые можно стелить прямо на черновой бетонный пол.

Интересно! Монтаж электроматов обойдется минимальными средствами, не потребует много времени и сил, а после проведения работ не образуется мусора. Недостатком такого вида утепления пола выступает хрупкость поверхности мата.

Нагревательные маты для обустройства на балконе теплого пола

Что собой представляют нагревательный мат – это созданная из стекловолокна ячеистая сетка, на поверхности которой размещен резистивный вид кабеля малого диаметра (2-3 мм), имеющего высокое сопротивление. Укладка кабеля в электрическом мате выполнена змейкой на расстоянии 5 см.

Укладка кабеля в электрическом мате выполнена змейкой на расстоянии 5 см

Порядок действий:

1. Выполняются замеры квадратуры помещения;
2. Полотно нагревательного мата разрезается на отдельные куски прямоугольной формы. Кабельные схемы не затрагиваются;
3. Раскладка матов по поверхности. К основанию крепить мат нет необходимости.
4. Укладка финишного покрытия на нанесенный сверху клеевой состав для плитки. Особенно популярны: ламинат, кафель, керамика, керамогранит, линолеум и другие.

Самостоятельный монтаж инфракрасных теплых полов

Для таких небольших пространств, как балконы и лоджии, свойства инфракрасного теплового излучения, создающего вторичную отдачу накопленного тепла, подходят наилучшим образом.

Нагревательными элементами в инфракрасной пленке выступают углеродные полосы, запаянные между лавсановыми и полиэстеровыми слоями. Полосы изготовлены из карбоновой пасты. Проводимость достигается за счет наличия медных или комбинированных медно-серебряных сплавов в проводниках. Напряжение в сети пленки – 220 Вольт.

Напряжение в сети пленки – 220 Вольт

Этапы выполнения работ:

1. Стяжка;
2. Установка теплоотражающей подложки (пенофол, изолон, и т.д.);
3. Разрезание терморегуляторных элементов по линиям пунктиров на отдельные полосы;
4. Укладка инфракрасной пленки на подложку;
5. Установка датчика температурного режима и терморегулятора;
6. Настил полиэтиленовой пленки;
7. Установка электроконтактов;
8. Изоляция битумным составом всех участков подсоединения к сети.

Детальнее – пошаговый мастер-класс в видео ниже.

Наиболее подходящий вариант утепления пола на балконе — электрические конструкции, собираемые из кабеля, электрических матов или инфракрасной пленки. Все электрические решения позволяют оборудовать тёплый пол на балконе своими руками под такие напольные покрытия, как: ламинат, линолеум без утеплительной основы, кафельная плитка.

Ковролин в качестве покрытия для теплого пола не подходит, поскольку он будет выполнять роль теплоизолятора, в связи с чем прогрев помещения будет блокироваться. Циркулируемый в помещении воздух, нагретый теплым полом, безусловно, добавит комфорта помещению и создаст условия для удобной регулировки условий микроклимата.

Полы в любом помещении всегда самая холодная их часть. Люди постоянно соприкасаются с напольным покрытием, поэтому именно пол нужно утеплять и делать максимально комфортным.

Утеплитель, который укладывается под отделочное покрытие, как и сама облицовка пассивны в качестве теплоизолятора, поскольку только сохраняют тепло, а не вырабатывают его.

Тёплый пол решает множество проблем, добавляет в проживание комфорт и уют. В частном доме или квартире есть балкон или лоджия, на которых делается подогрев пола.

Рассмотрим, как сделать теплый пол на балконе своими руками, какой обогрев будет самый хороший для лоджии, что лучше уложить под разные покрытия и многие другие нюансы.

Читайте в статье:

Обзор существующих видов теплого пола

Любое отопительное оборудование направлено на нагрев помещения, а теплый пол повышает градус покрытия до температуры комфорта для человека. Принцип работы греющего контура или трубопровода в бетонной стяжке очень прост, несмотря на толщину слоя из смеси песка и цемента.

Все системы обогрева полов напоминают слоеный пирог, в котором все тепло передается стяжке, которая прогревает слой отделки. Тепловые потоки равномерно поднимаются к потолку, благодаря чему помещение нагревается постепенно.

Системы нагрева контура различаются по типу теплоносителя, который может быть электрическим или водяным. Так же называются и полы – водяные или электрические. Рассмотрим подробнее, почему они лучше, чем привычные батареи.

Водяной теплый пол

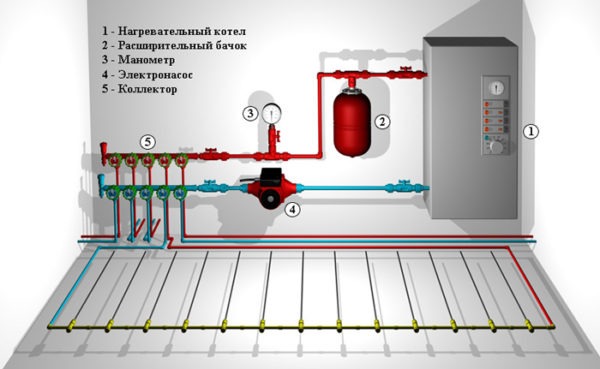

Трубопровод водяного пола – это змеевик из плоской трубки, внутри которой находится горячая вода или антифриз. Теплоноситель двигается по сооруженному контуру, при этом трубка передает тепло в другие слои напольного покрытия, и снова нагревается внутри контура. Вода поступает в трубопровод из котла или системы центрального отопления, при этом сам змеевик при подсоединении к центральной системе не требует покупки оборудования – достаточно поставить вентили на места врезки.

Использование автономного котла предполагает покупку расширительного бака и системы автоматического управления. В Москве и других крупных городах купить теплотехнику можно дешевле, чем на периферии.

Электрические тёплые полы

В случае с электрическими теплыми полами греющий контур подсоединяется в автоматическом режиме к общей бытовой сети. Электрический обогрев бывает в виде матов или кабельным, инфракрасным. Кабель для системы такого отопления может быть одножильным, с двумя жилами, а также саморегулирующегося типа.

При саморегулирующемся греющем кабеле используются малые сечения, которые нагреваются от тока, маты представляют собой кабель на сетке, а инфракрасный обогрев состоит из излучателей пластинчатого типа.

Особенности теплого пола на балконе

Балконы открытого и закрытого типа отличаются своим расположением, параметрами эксплуатации, а также конструктивными особенностями:

1. Плиты в основании балкона не оборудованы опорами снаружи, выступая как консоль из общего фасада. По ГОСТ нагрузка на балкон может быть до 200 кг в расчете на кв. метр;
2. Ограждение на балконе с улицы достаточно тонкое, поэтому зимой в комнате с балконом холоднее, чем во всей квартире;
3. На верхних этажах наружные работы на балконах очень затруднены;
4. Остекление балкона требует большой площади, а если он останется открытым, то на полу будет вода.

Теплый пол на лоджии или на балконе требует утепления ограждения, при этом теплоизоляционные материалы укладываются изнутри. Отделка декоративными материалами выполняется изнутри, а в местах контакта с влагой они не должны быть к ней уязвимыми.

Теплый пол на балконе под ламинат или другое напольное покрытие нуждается в подготовленном основании. Если у соседа внизу нет отопления на лоджии, то это усилит теплопотери через бетонные плиты.

В загородных домах, где высокие потолки на лоджии, плита имеет опоры в виде стены или колонны, владелец может выбирать разнообразные теплоизоляторы из полимеров (пенополиуретан, полистирол или пеноплекс). Допускается использование керамзита или шлака, которые засыпают слоем нужной толщины.

В квартирах многоэтажных домов материалы для утепления балкона или лоджии выбирают в зависимости от их расположения и множества других факторов. Рекомендуется минимизировать слой утеплителя, чтобы не нагружать перекрытие. Минимальный слой должен быть от 5 см, наибольшая теплоизоляция требует 20 см.

Нужно ли утеплять стены при монтаже теплого пола?

Твердые утеплители на стенах не принципиально важны к обустройству, их можно выбирать мягкими, листовыми, рулонными, минеральными или на основе полимеров. В условиях жилого помещения рекомендуется отказаться от утеплителя на минеральной вате – помимо гигроскопичности, их нужно защищать от механических повреждений.

Дополнительное утепление стен позволит сделать помещение более теплым и защищенным от ветров и мороза – это важно для правильной работы теплого пола. Поверхности предварительно подготавливаются.

Сделать водяной обогрев пола на балконе нельзя, поскольку это противоречит строительным и коммунальным нормам. Теплые полы очень чутки к температурным перепадам, даже на близко расположенных участках.

Автоматическое оборудование устранит дисбаланс, но при холодных стенах работа системы нагрева покрытия будет нестабильной и нецелесообразной. Помимо этого, утепление стен понизит шумы с улицы, что, в свою очередь, сделает саму квартиру тише и уютнее.

Как утеплить стену на балконе пенополистиролом?

Пенополистирол – разновидность пенопласта, дешевый и качественный, он крепится в зависимости от материала, из которого сделано основание. Та отделка, которая будет дальше, также влияет на процесс монтажа.

Крепление пенополистирола при установке теплого пола может производиться на клей ПВА, грибки с особым расклинивающимся типом, или на каркас, собранный из брусков. Поверх этой конструкции нужно уложить сетку для армирования под шпаклевку или окраску, или же отделать вагонкой или панелями из пластика или дерева.

Инфракрасный тёплый пол на балконе или лоджии

В местах, где есть термодатчики, вырезают отверстия, тогда элементы не будут выступать наружу. Пленка поставляется полотном, которое разрезают по линиям разметки. Куски нужного размера кладут на изолон и подсоединяют к управляющим элементами с изоляцией каждого из контактов. Сверху делают гидроизоляцию полиэтиленом внахлест, затем отделывают декоративными материалами.

Если предполагается монтаж ламината с небольшой теплопроводностью, то стяжка не требуется – его кладут поверх пленки с инфракрасными излучателями и полиэтиленовой изоляции.

Маты с греющим кабелем или змейка греющего контура под ламинат также могут быть применены для обогрева полов на лоджии или балконе, но из-за попеременного сечения в этих нагревателях потребуется стяжка с армированием.

Это требуется для защиты элементов, по которым проходит ток, от разрывов в моменты нагрузки – ходьба человека, установка предметов мебели и другие факторы. Если ламинат износится со временем, то его не обязательно демонтировать и стелить новый – его поверхность подойдет для линолеума или его аналогов.

Владельцы жилых домов или квартир с балконом всегда хотят использовать его как можно более эффективно. Ведь это дополнительное пространство дома можно приспособить под различные нужды. Застекленный балкон можно сделать оранжереей, рабочим кабинетом, да и просто местом для отдыха. При желании можно снять внутренние окна комнаты, ведущие на балкон и увеличить ее площадь.

Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе

Чтобы чувствовать себя комфортабельней в этом помещении, нужно позаботиться о нескольких вещах: вставить шумоизолирующие и герметичные окна, а также продумать способ подогрева новой внутренней части дома в зимний или холодный период. Нужен ли теплый пол на лоджии или балконе, или можно обойтись и без него? Ответим так: тёплый пол на балконе с подогревом остается одним из лучших способов утепления балкона.

Вариант тёплого пола на лоджии в разрезе

Существует несколько способов сделать теплый балкон. Обычно используют один из трех вариантов, но какой лучше, решать потребителю:

• Водный подогрев;
• Электрический теплый пол;
• Инфракрасный подогрев полового покрытия.

Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа

Водяной способ обогрева пола балкона — это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:

• Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
• Единовременные затраты на установку и обслуживание. После установки водяного тёплого пола нет необходимости тратить лишние средства на его обслуживание;
• Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
• Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.

Принципиальная схема водяного тёплого пола с коллекторной системой

К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:

• Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
• Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
• Медленная регулировка температуры подогрева;
• Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.

Как провести монтаж водного пола?

Процесс создания теплого балкона своими руками с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду — это облегчит решение проблем при появлении утечки жидкости из системы отопления.

На фото: производится укладка магистральной трубы для тёплого пола

После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором — комбинированное покрытые из керамзита и пенополистирола.

Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

• Быстрый монтаж покрытия;
• Удобная регулировка уровня температуры;
• Приемлемая цена за установку;
• Быстрое выявление и устранение неполадок;
• Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя.

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

• Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
• Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
• Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
• Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
• Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия — это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

• Инфракрасное утепление пола экономней чем электрический способ обогрева;
• Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места — его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал — изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона — это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

17039 0 8

Как самому установить систему теплый пол на балконе – 3 распространенных варианта

Расширить полезную площадь своей квартиры за счет балкона или лоджии решение разумное и вполне понятное. Но для обеспечения комфорта в этой части квартиры одного лишь пассивного утепления и герметизации недостаточно. Не секрет, что снизу у нас холодная бетонная плита, поэтому хозяева, как правило, стремятся установить систему «Теплый пол». В этой статье я расскажу, как сделать теплый пол на балконе своими руками и с какими трудностями вы можете столкнуться в процессе установки.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система . В этом варианте в закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол , где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол . Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться» то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

На современные новостройки, созданные по проекту П44Т и другим подобным ему проектам, действие закона о запрете монтажа теплых полов не распространяется. В народе такое жилье называют свободной планировкой,

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический ;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Три варианта самостоятельного монтажа

С видами и назначением полов балконов и лоджий мы как бы разобрались. Теперь как я и обещал, будет дана пошаговая инструкция по самостоятельному монтажу теплых полов.

Вариант № 1. Водяная система

С чисто технической точки зрения водяной пол монтировать ничуть не сложнее, чем тот же кабельный. Такая конструкция может быть установлена с использованием бетонной стяжки или на сухую, то есть между деревянными лагами.

Мне больше нравится бетонная стяжка, так как бетон сам по себе является отличным тепловым аккумулятором. Если уже платить за разрешения и возиться с монтажом, то лучше делать прочно и качественно.

Полы вообще и система «Теплый пол» в частности, монтируются после установки пластиковых окон и утепления стен, но еще до того, когда будет обустроена финишная облицовка стен. Кстати, то же самое относится и к потолочным работам.

Основание, то есть сама железобетонная плита, должна быть идеально ровной. Здесь есть один нюанс: на балконах и лоджиях изначально делается небольшой уклон плиты в сторону улицы, чтобы стекала вода.

В сущности, нам это никак не мешает, нам главное, чтобы плита была абсолютно плоской, без бугров и впадин. Хотя если все же придется заливать выравнивающую стяжку, то лучше сразу вывести ее по горизонту.

Когда нижняя бетонная основа выведена в ноль, по ней обустраивается слой гидроизоляции. Я обычно застилаю пол сплошным слоем технического полиэтилена, это быстро и не дорого. Гидроизоляция делается с заходом на стены, так чтобы пленка была выше чистового напольного покрытия.

Дальше монтируется теплоизоляция. Мой вам совет, на балконе не связывайтесь с минераловатными утеплителями. Они способны намокать, поэтому требуют дополнительной защиты. Для стен и потолка я обычно использую пенопласт толщиной в 50 мм, с плотностью 25 кг/м³.

Что же касается пола, то не столь важно какой именно материал или вид теплого пола вы монтируете сверху. Поверьте, на данный момент, самый лучший, проверенный и надежный вариант это плиты экструдированного пенополистирола толщиной 30 – 50 мм. У нас он больше известен как Пеноплэкс.

Конечно цена на экструдированный пенополистирол в 3 раза выше, чем на пенопласт и в 5 раз выше, чем на керамзит. Но, в конце концов, балконы и лоджии у нас не настолько велики, чтобы так уж жестко экономить.

Дело в том, что экструдированный пенополистирол весьма прочный плитный утеплитель. На данный момент именно им утепляют взлетные полосы аэродромов и платные автотрассы. Соответственно, такое утепление способно выдержать вес любой стяжки, главное чтобы основа была ровная и нагрузка была равномерно распределена по плоскости.

Трубную разводку можно крепить прямо на экструдированный пенополистирол. Для этих целей обычно берется гибкая металлопластиковая труба сечением до 20 мм, причем труба должна быть цельная, в стяжку нельзя замуровывать переходники.

Водяной пол можно укладывать улиткой и змейкой. Как правило, балконы и лоджии у нас узкие и длинные, поэтому в нашем случае больше подходит укладка змейкой.

На плите трубу можно фиксировать жесткими пластиковыми хомутами они загоняются прямо в Пеноплекс, поверх трубы. Но я предпочитаю под стяжку класть армирующую металлическую сетку с сечением проволоки до 5 мм. А потом трубы привязывать к ней мягкими пластиковыми хомутами.

В местах входа и выхода трубной разводки в бетонную стяжку, на трубы надевается пластиковая или металлическая гофра, дабы трубы случайно не переломить.

Водяная система «Теплый пол», перед тем как заливать бетонную стяжку, должна быть подключена и опробована. Иными словами, трубы должны простоять под давлением в 2 раза превосходящим проектное, не менее суток.

Толщина самой бетонной стяжки под водяной пол, если считать от утеплителя, составляет 50 мм. Труба не должна находиться ближе 50 мм к стене. А расстояние между витками змейки делается порядка 100 – 150 мм. Естественно, трубы не должны пересекаться.

Перед тем, как заливать бетонную стяжку, по периметру балкона крепится лента толщиной 10 мм из вспененного полиэтилена (Пенофол). Она будет обеспечивать демпферный зазор при нагревании и расширении бетонного монолита.

Конечно, легче работать с самовыравнивающимися составами, но стоят они дорого. Поэтому большинство людей предпочитает устанавливать маяки и по ним заливать стяжку на основе обычного цементно-песчаного раствора.

Тем более, что ставить маяки на саморезы по утеплителю очень просто. Ходить по стяжке можно будет через неделю, а укладывать финишную облицовку через 28 суток.

Обустраивать водяной теплый пол между лагами немного проще. Если бетонная плита основания кривая, вам не нужно делать нижнюю выравнивающую стяжку, достаточно подложить клинья под лаги.

Лаги укладываются с частотой не более 30 – 40 см. Высота такой обрешетки делается порядка 70 мм. Здесь учитывается 50 мм утеплителя и 20 мм толщины металлопластиковой трубы. Естественно под обрешетку настилается слой полиэтилена.

В данном случае экструдированный пенополистирол использовать не обязательно, можно обойтись обычным пенопластом. Ведь вся нагрузка ляжет не на утеплитель, а на деревянные лаги. Сам утеплитель закладывается между деревянными лагами, а зазоры задуваются монтажной пеной.

Для того чтобы уложить трубную разводку, в лагах нам придется прорезать ножовкой и стамеской ряд пазов 20х20 мм, по толщине трубы. Но чтобы уложить финишную облицовку, будь, то ламинат, линолеум или ковролин, сверху нужно настелить листы фанеры или OSB толщиной от 10 мм.

Единственное достоинство сухого способа монтажа водяного пола, это его высокая ремонтопригодность. КПД и теплоотдача у него ниже, чем у варианта с бетонной стяжкой.

Вариант № 2. Электрические теплые полы

Электрическим теплым полом принято называть систему, основанную на использовании нагревающего кабеля. Еще относительно недавно мастера укладывали спаренный греющий кабель. Его диаметр доходил до 5 мм и всю трассу, приходилось крепить к утеплителю индивидуально, металлическими скобами.

Расстояние между витками здесь выдерживалось по тому же принципу, что и с водяным полом, то есть порядка 100 – 150 мм, кабель также укладывался змейкой.

На данный момент большей популярностью пользуются так называемые электрические кабельные маты. В сущности это тот же кабель, только вполовину тоньше и закрепленный на стекловолоконной сетке. Стоят такие маты не намного дороже, но их значительно удобнее крепить к основе.

Гидро и теплоизоляция здесь монтируется аналогично водяному варианту. Что касается бетонной стяжки, то я рекомендую ее заливать под все финишные покрытия за исключением напольной кафельной плитки.

Минимальная толщина такой стяжки 20 мм. Дабы кабель не повредился от случайной трещины, под маты лучше уложить металлическую армирующую сетку. Фиксировать маты на арматуре не обязательно, они и так никуда не денутся.

Кафельную плитку можно укладывать непосредственно на маты при помощи строительного клея. Так как внизу у нас подразумевается экструдированный пенополистирол, клей лучше использовать Ceresit CT83, он рассчитан конкретно под этот материал. Естественно слой клея должен быть не менее 10 мм толщиной, его наносят на плитку и на основу гребенчатым шпателем.

Любая подобная электрическая система должна иметь блок управления. В него входит термодатчик и непосредственно управляющая панель. Сам термодатчик монтируется между витками кабеля и от него выводится провод в панель управления.

А панель управления устанавливается рядом на стене, примерно в такую же коробку, как розетка или выключатель. Под прокладку проводов в стене пробивается штроба.

Если вы предполагаете монтировать электрический кабельный обогрев в стяжку, то мощность кабеля подбирается из расчета 200Вт на 1м² теплого пола. В случае же когда маты укладываются под кафельную плитку достаточно 140 – 160Вт на 1м².

Любой вид электрического пола устанавливается исключительно на рабочей поверхности балкона или лоджии. То есть не нужно монтировать его под мебелью или в труднодоступных местах.

Если у вас достаточно знаний и вы отлично представляете себе схему и порядок соединения проводов, то конечно можно собрать все из отдельных деталей. Для любителей сейчас продаются готовые наборы, в которых есть подробная инструкция и все детали вплоть до мелкой фурнитуры и изолирующих материалов.

Вариант № 3. Инфракрасная система

Эту систему без преувеличения можно назвать самой популярной на данный момент. Ее монтаж настолько прост, что даже любитель сможет установить такую пленочную систему на своем балконе за несколько часов.

Некоторые мастера рекомендуют не устанавливать мощную теплоизоляцию под такую систему, мотивируя это тем, что система работает абсолютно по иному принципу. Оно-то конечно так, но при выключенных нагревателях у вас будут «ледяные» полы. Поэтому я настоятельно рекомендую монтировать экструдированный пенополистирол и не искать себе приключений.

Как вы видимо уже поняли, до этапа монтажа теплоизоляции любой теплый пол монтируется аналогично. Перед монтажом самой инфракрасной пленки, экструдированный пенополистирол всплошную застилается фольгированным изолоном. Изолон это вспененное полимерное полотно покрытое фольгой.

После этого все стыки полотна тщательно проклеиваются фольгированным скотчем. В местах подключения пленки, под контакты, а также под термодатчик в изолоне ножом вырезаются отверстия. Это необходимо для того чтобы толщина всего покрытия была одинаковой.

Пленка разрезается по отмеченным пунктирным линиям, укладывается на изолон и по параллельной схеме подключается к управляющей панели. Контакты опрессовываются и изолируются кусочками битумной изоляции. Термодатчик и управляющая панель устанавливаются так же, как и в случае с кабельными матами.

Поверх инфракрасной пленки для ее защиты настилается слой полиэтилена. Проклеивать стыки здесь уже не обязательно, достаточно сделать 100 мм нахлеста.

Вообще разработчики утверждают, что на такую пленку можно укладывать практически любое напольное покрытие, кроме плитки. Но сколько я видел, обычно на инфракрасный пол монтируется ламинат или паркетная доска.

Вывод

Как видите сделать теплый пол на балконе относительно просто, если вы уверено держите в руках дрель и шуруповерт, то вам эта задача вполне под силу, особенно монтаж инфракрасного пола. На фото и видео в этой статье я собрал дополнительную информацию по теплым полам. Если возникли вопросы, или хотите высказать собственное мнение, пишите в комментарии, пообщаемся.
