Двери встречают нас в любом учреждении, будь то вход в подъезд, квартиру, комнату, административные здания или технические помещения. Иногда они поддаются нам легко и бесшумно, быстро открываются и закрываются, тогда мы их будто не замечаем, не отвлекаясь на необходимость дополнительных усилий. Но в случаи какой-либо неполадки, дискомфорт открытия двери становится весьма ощутим и только регулировка доводчика двери может помочь. Своими руками вы можете не только отрегулировать, но и установить крепежный механизм, поэтому смело беритесь за такую процедуру.

Регулировка доводчика двери производится вручную, без применения дополнительного оборудования. Вам может понадобиться, разве что, отвертка. Чаще всего саморезы, которые крепят устройство к плоскости и раме, требуют прямошлицевой отвертки.

Особенности конструкции устройства и ход выполнения регулировки

Регулировка доводчика двери невозможна без ясного представления о принципе действия механизма. Доводчик — это пружина, совмещенная с валиками и поршнями или же с шерстеренкой, укрепленной на рейке. Когда дверь открывается или закрывается, механизм приходит в действие, собирая или, наоборот, раскрывая пружину. При этом, освобождающаяся полость заполняется маслом. Совмещение гидравлики и механики дает надежный и простой прибор, который не требует дополнительного ухода, кроме бережного отношения.

Подготовительный этап

Если ваша дверь захлопывается с оглушительным стуком от сквозняка, прищемляет пальцы детям, как только они ослабляют силу, держа дверь, трудно открывается, будто заедая на одном из этапов, наступает самое время для регулировки доводчика дверей.

Как и любая работа, регулировка доводчика двери начинается с приготовления нужных материалов. Вам потребуется: отвертка, оригинальная инструкция, фото-примеры по починке и корректировке устройства, стул, на который можно встать, если рост не позволяет комфортно дотянуться до верхнего крепления.

Для начала нужно открыть короб. Это ящичек прямоугольной формы. Снять верхнюю крышку обычно не трудно, она закреплена по принципу защелкивания. Принцип устройства корпуса одинаков в любом виде доводчика, поэтому даже если ваша система выглядит как неприступная металлическая пластина, скорее всего, где-то есть незаметные швы, а все дело в умелом дизайне.

Как отрегулировать доводчик двери, подскажет принцип его действия.

Возможно, на вашем устройстве только два клапана. В этом случае, их корректировки будет достаточно. Туже или свободнее затянуть, решать вам. Если дверь с трудом поддается, нужно ослабить фиксацию, ведь это неудобно, дверь может трудно поддаваться детям, прижать домашнего питомца, создавать дополнительную нагрузку при вносе и выносе грузов. Если дверь разболталась и легко и быстро закрывается-открывается, есть риск получения удара дверью.

Устройство доводчика двери.

Регулировка доводчиков дверей должна чередоваться с тестированием результата. Для этого, дверь надо будет открыть настежь и закрыть, в начале с неким усилием, а потом — отпустив. Идеальной скоростью будет неспешное равномерное закрытие, на последнем этапе которого щеколда быстро захлопывается. Если речь идет о двери подъезда, в целях безопасности, можно увеличить скорость закрытия, чтобы никто не мог зайти в дом, последовав за жильцом.

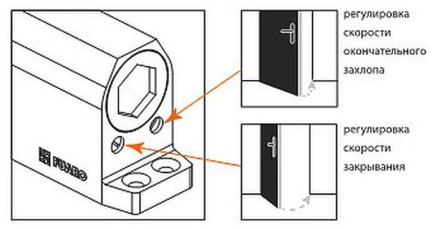

Работа с винтами

Примерно представляя, какого результата вы хотите добиться, вы готовы узнать, как отрегулировать доводчик двери. На инструкции, прилагаемой производителем, обычно обозначены два винта, которые и отвечают за скорость закрытия двери.

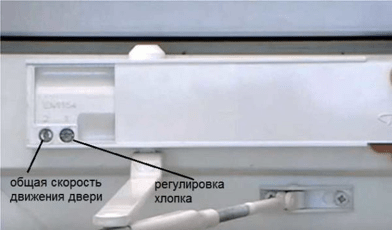

Им присвоена нумерация 1 и 2, поэтому вы легко определите их на доводчике. Их можно поворачивать по и против часовой стрелки. Важно помнить, что поворот более чем в два оборота любого из винтов может грозить поломкой. Первый такой винт (или клапан) отвечает за распахивание двери от 15 до 180 градусов, второй выступает в роли доводчика, то есть, регулирует скорость движения двери в диапазоне от 0 до 15 градусов и обеспечивает надежное закрытие на щеколду или кодовый замок. Поворот каждой из таких гаек-винтов отражается на свойствах двери.

В некоторых моделях регулировки доводчика двери могут быть еще филиграней. Это происходит в том случае, если настройка доводчика позволяет двери разграничить углы открытия более тщательно.

Дополнительные функции

Ветровой тормоз, обозначаемый как BC (Back check), предотвращает удар двери при развороте на 180 градусов. Он отвечает за регулировку доводчика дверей на этапе от 70 до 180 градусов, затормаживая скорость закрытия.

Функция замедленного закрывания DA (Delay action) позволяет предотвратить сильный напор двери на участке от 180 до 70 градусов, позволяя человеку спокойно пройти в дверь, после ее открытия не прилагая дополнительных усилий.

Дополнительные функции.

Функция Hold Open позволяет зафиксировать дверь в открытом положении. Для этого нужно будет лишь открыть ее настежь. Чтобы закрыть дверь, нужно будет только с усилием потянуть ее на себя.

Для первых двух функций предусмотрены отдельные винты, которые выглядят, как основные. Настроить доводчик усовершенствованной двери можно такой же отверткой, что используется и для обычного устройства.

Чаще всего, замедлитель закрывания расположен рядом с двумя основными клапанами, а ВС отдельно, на той же плоскости.

До того, как регулировать доводчик двери можно посмотреть видео, но с такой работой справится даже ребенок. Поворот по часовой стрелке повышает скорость захлопывания, против часовой — уменьшает. Это правило действует для всех винтов, имеющихся у доводчика, как и у «скользящего», так и в системе «рычага».

Выверенное положение всех клапанов приведет к безупречному режиму работы двери. Надежность, которой будет обладать доводчик двери, может гарантировать регулировка на несколько месяцев вперед. Тонкость в том, что зимой и летом различные температурные режимы эксплуатации, и масло внутри механизма может по-разному влиять на скорость сжатия пружины. Ввиду этого, лучше подтягивать винты хотя бы два раза в год, после зимы и после лета. Если характеристики закрытия двери меняются после зимы, не стоит расстраиваться, это нормально, главное — вовремя вернуть фактические свойства двери на должный уровень.

О том, как отрегулировать доводчик двери подробно рассказывается на видео, представленном в нашей статье. Там поэтапно описывается процесс работы, благодаря чему даже человек, далекий от строительства и ремесел, сможет подкорректировать такие детали в своем доме.

Простота действия

Есть ряд полезных советов, как сохранить механизм и не регулировать доводчик дверей в будущем. В первую очередь, не нужно нагружать механизм — не давайте детям кататься на двери, не вешайте на нее тяжелые предметы. Во-вторых, не нажимайте с силой на нее при открытии. В-третьих, выбирайте доводчик, подходящий по параметрам вашей двери.

Подсказать, как своими руками регулировать доводчик дверей может наша статья, а также фото и видео материалы. Здесь не нужна сила, достаточно сноровки, поэтому с такой работой может справиться и женщина, и подросток. Не зная, как отрегулировать доводчик вашей или общественной входной двери, не отчаивайтесь, просто представьте, хотели вы бы ускорить закрывание из самого широкого положения, или же лишь захлопывание на расстоянии ладони. За пару секунд можно понять, как увеличить сопротивление двери и как его ослабить. Любой доводчик двери легко поддается регулировке и может быть сломан, только если сила натяжения превышает его технические возможности. В этом случае вы увидите подтек масла, и это будет означать, что устройство придется менять. После окончания работ, не забудьте вернуть на место крышку и проверить работу двери еще раз.

Что делать, если ничего не получается?

Случается, что проводится регулировка доводчика двери с хорошей информационной подготовкой, инструкция находится под рукой, но все же результата не удается добиться.

Ассортимент современных доводчиков весьма разнообразен.

В этом случае, дело в неправильном выборе этой детали, особенно для тяжелых металлических дверей подъездов. Скорее всего, индекс европейского стандарта не совпадает с весом или шириной двери, неправильно приделан уголок для крепления, или же смещены отверстия для саморезов, на которых держится доводчик.

В этом случае вопрос, как отрегулировать доводчик, не верен, так как нужно менять двери домофона, или, что более вероятно, снимать доводчик и врезать новый, более мощный. Также следует обратить внимание на рычаг, он должен быть перпендикулярен плоскости двери. Если он смещен, возможно, нужно переместить одно из звеньев доводчика. Приобретая доводчики дверей, знайте, что регулировка — это просто, особенно если не потерялась инструкция.

Доводчик двери — это специальный механизм, предназначенный для автоматического закрывания эксплуатационных, противопожарных, входных и оборудованных системой контроля доступа конструкций. Часто его детали и соединения изнашиваются, выходят из строя. Двери при этом не закрываются, а также могут двигаться слишком медленно или, наоборот, быстро, со стуком или хлопком. Когда поломки небольшие, специалисты регулируют параметры устройства, при сложных дефектах осуществляют ремонт доводчика двери.

В зависимости от вида, типа модели дверного механизма, его дефекта и поломок ремонт производят либо самостоятельно, но при этом узнают причину появления неисправности, либо вызывают мастера, который устанавливал механизм.

Правильная, эффективная, безаварийная работа, являющаяся гарантией комфорта и безопасности людей, — это свойство, которое показывает, каким должен быть доводчик. Грамотная первоначальная установка, регулировка параметров приспособления, соблюдение всех эксплуатационных требований влияют на качество его работы.

Неисправности дверного устройства могут быть такими:

• повреждение или поломка штанги;
• появление трещин в элементах механизма;
• изгиб, излом рычага;
• заедание рычажной тяги;
• износ сальников;
• поломка крепежей.

К этим дефектам приводят следующие факторы:

1. неправильная эксплуатация механизма;
2. внешние воздействия на дверной блок (удары, сильный ветер);
3. подкладывание камня или постороннего предмета для фиксирования двери в открытом положении.

Повреждения исправляют, выполняя ремонт доводчика двери своими руками. Если дефект невозможно устранить, то механизм покупают.

Устройство доводчика двери

Данное устройство состоит из таких механизмов и деталей:

• пружина;
• литой алюминиевый корпус;
• прецизионный поршень;
• регулировочные клапаны;
• зубчатые шестерни;
• игольчатый подшипник;
• резиновые уплотнители;
• крепежи.

Механизм работы доводчика устроен следующим образом.

Главным элементом конструкции является пружинный механизм, который при сжатии накапливает энергию, необходимую для закрытия дверей. Процесс сжатия происходит с помощью передачи усилия рычажной тяги на пружину. Зубчатые шестерни и рейки приводят в движение поршень, при этом масло по внутренним протокам поступает в свободную часть корпуса. Регулировка скорости перетекания жидкости влияет на скорость закрытия.

Если масло не попадает в освобождающийся корпус устройства, дает течь вследствие разгерметизации, то дверной механизм не работает. Проблему удастся решить с помощью ремонта.

Утечка рабочей жидкости

Утечка масла возникает из-за больших колебаний температуры окружающей среды. Часто течь появляется в холодное время года. Густота масляной жидкости напрямую зависит от перепадов температуры.

Второй причиной появления утечки масла является разгерметизация короба, которая возникает при его повреждении. Если дефект не сильный, необходимо устранить его с помощью простого герметика. Если трещина большая или вытекло масло в полном объеме, методы устранения герметиком не дадут положительного результата, поэтому доводчик меняют.

В случаях слабой заливки жидкости на заводе его добавляют в дверное устройство. При этом выбирают синтетическое моторное масло или амортизаторную жидкость. Заливка масла осуществляется через регулировочные клапаны.

Повреждение рычажного механизма

При неисправностях в работе механизма особое внимание уделяют штанге, проверяют ее состояние и наличие повреждений. При малейших неисправностях осуществляют ремонт.

Проблему можно устранить своими руками. Перед тем как починить испорченную штангу, следует ознакомиться с инструкцией по ремонту и монтажу доводчика и действовать согласно ей.

Причины поломок

Качественный ремонт доводчика двери возможен только при правильном выявлении причин образования дефектов и повреждений.

Причины поломок могут быть такими:

1. неблагоприятные, холодные погодные условия;
2. резкое открытие и закрытие дверей;
3. блокировка движения дверного полотна;
4. перегруз доводчика.

Факторы, определяющие возможен ли ремонт

Производители не заинтересованы в доступном ремонте дверных устройств. Большая их часть имеет цельносплавный корпус. Для таких моделей выполнение ремонтных работ затруднительно. Повреждения в виде износа сальников или утечки масла невозможно исправить. Поэтому доводчик необходимо демонтировать и поменять.

Главное значение в надежной и эффективной работе механизма имеет правильная регулировка дверного устройства сразу после его установки.

Устранение возможных неисправностей

Ремонт доводчика двери своими руками выполнить несложно.

При возникновении дефектов штанги осуществляют такие действия:

• При наличии ржавчины делают антикоррозионную зачистку и обрабатывают специальной защитной смазкой.
• При возникновении мелкой трещины, надлома пользуются методом сварки, после чего сварные швы шлифуются до ровного состояния без шлаковых включений, наплывов, образований.
• Искривления или изгибы аккуратно выравнивают с помощью молота так, чтобы под действием усилия рычаг не лопнул.

При нарушениях скорости движения дверей выполняют регулировку устройства.

Как отремонтировать

Для ремонта поломок в устройстве доводчика необходимы следующие инструменты:

1. шуруповерт;
2. ключи;
3. плоскогубцы;
4. отвертка.

Если выявлены сложные дефекты, для их исправления необходимо наличие молотка, сварочного аппарата.

Процедура осуществления ремонтных работ сводится к следующему:

• Внимательно осмотрите корпус доводчика. В корпусе, заполненном маслом, не должно быть течи.
• Проверьте надежность крепежных винтов. Если деталь находится в туго затянутом или ослабленном состоянии, подкрутите ее до необходимого уровня.
• Осмотрите дверной блок, место крепления и соприкосновения с коробом на наличие трещин, вмятин, которые ведут к перекосу конструкции.
• Проверьте работу рычагов доводчика.
• Отрегулируйте скорость закрывания и открытия дверей, дохлопа, максимальный угол распахивания.
• При выявлении повреждений отремонтируйте деталь.
• После процедуры установите доводчик на место.

Если дефект невозможно исправить самостоятельно, такая ситуация решается заменой доводчика.

Регулировка

Проведение регулировки — обязательная мера не только при эксплуатации механизма, но и для профилактики. Процедуру выполняют не реже 2 раз в год, при сезонном колебании температур это делают чаще.

Регулировка устройства заключается в корректировке с помощью регулировочных винтов скорости закрывания дверного блока, прижимания его к коробке, плавном замедлении при полном закрытии дверей.

Ремонт дверных доводчиков — простой технологический процесс, выполнение которого чаще всего под силу даже начинающему мастеру.

С развитием технологий жизнь человека стала намного легче. При наличии такого нехитрого приспособления, как доводчик двери вы забудете о необходимости перепроверять, закрылись ли двери. Сегодня устройства выпускаются в нескольких видах и представлены товарами разных производителей, отличаются принадлежностью к разным ценовым категориям. Разберемся, как монтировать доводчик и выполнить регулировку доводчика дверей, сколько времени займет этот процесс и насколько это сложно.

Основные виды механизмов и их внутреннее устройство

Чтобы выбрать вариант доводчика для двери, сначала стоит разобраться с разновидностями механизмов и их целевым назначением. Выбор стоит основывать на параметрах двери, а именно? ширине и весе конструкции. Кроме этого, учтите температурный режим помещения, где планируется монтаж и эксплуатация элемента.

К основным вариантам автодоводчиков относят:

Особенность уличного доводчика для двери - оснащение специальным механизмом, смазанным жидкостью, способствующей повышению устойчивости к высоким температурам. То есть, если установить такой закрыватель, предназначенный для межкомнатных дверей или использующийся в монтаже на входные двери с внутренней стороны, снаружи, то его работа существенно ухудшится, а срок службы снизится.

Принцип работы дверного доводчика

Это устройство по своей работе схожее с пружинным механизмом, раньше устанавливающимся на калитки и двери. Минусом такого приспособления было далеко не плавное закрывание, а иногда и хлопки закрывающейся конструкции. Как только появились современные автоматизированные системы, обеспечивающие плавный ход двери, проблема с образованием шума решилась сама собой.

Основная рабочая деталь доводчика - пружина и масляный амортизатор, отвечающий за плавный ход. Масляная жидкость, циркулирующая внутри специальных клапанов, перетекает из одной камеры в другую.

Особенности механизмов

К числу отличительных характеристик доводчиков относятся:

1. Циркуляция масла происходит по гидравлической системе, регулируемых клапанов.
2. Плавность и бесшумность при открывании/закрывании двери обеспечивается благодаря вязкой консистенции масла.
3. В зависимости от типа устройства, сила и скорость работы механизма могут отличаться.

Подкорректировать параметры доводчика легко при помощи специальных регулировочных винтов. Чем туже они зажаты, тем медленнее перетекает жидкость внутри цилиндра. Внимательно ознакомившись с принципом функционирования механизма, становится ясно, что снять и выполнить регулировку доводчика двери не так сложно.

Как монтировать и настроить доводчик собственноручно

Основное предназначение доводчиков - плавное закрытие входной двери. При установке следят за тем, чтобы корпус изделия оказался с внутренней стороны помещения, что делает демонтаж изделия снаружи невозможным. Это способствует дополнительной защите механизма от проникновения влаги, пыли, грязи.

Инструменты для монтажа

В ходе инсталляции потребуются:

1. Дрель.
2. Линейка.
3. Простой карандаш с мягким грифелем.
4. Отвертка.

Нет необходимости покупать крепежные материалы отдельно, они идут в комплекте поставки доводчика.

Как выглядит процесс инсталляции механизма

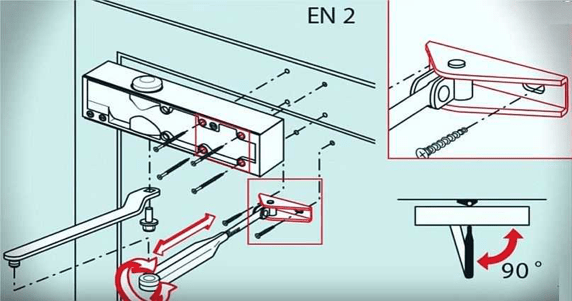

Некоторые из производителей к комплекту изделия добавляют установочные шаблоны с изображениями в натуральную величину всех частей механизма и предполагаемыми местами отверстий и креплений.

Изучив шаблон и детали инсталляции механизма, приступают непосредственно к процессу монтажа устройства. Сначала крепят корпус, который на втором этапе соединяется с рычагом тяги конструкции. Следуя инструкции, вы увидите, что технология установки не отличается сложностью и занимает совсем немного времени.

Обратите внимание, что доводчики отличаются конструкционно, расположение регулировочных винтов тоже разнится.

Особенности регулировки доводчика двери

Регулировку осуществляют по одной и той же схеме, независимо от конструкции доводчика. При вращении винтов по часовой стрелке, скорость механизма и его сила усиливается или, при вращении винта в обратную сторону, означает более медленное закрывание двери.

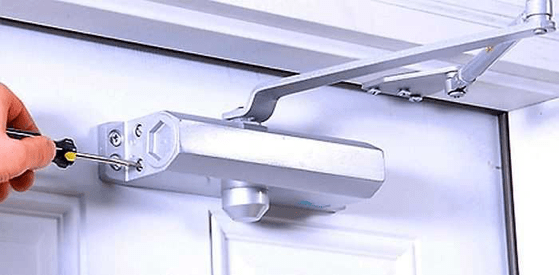

Работая с такой конструкцией, старайтесь поворачивать винты медленно и аккуратно - это одна из рекомендаций специалистов.

Чтобы подтянуть винт, достаточно сделать четверть оборота. Сбив баланс и сильно закрутив или открутив винт, вы рискуете полностью расстроить работу механизма, которую в результате будет проблематично восстановить.

Неправильная регулировка доводчика двери влечет за собой его поломку. На это стоит обратить внимание.

Как правильно регулировать доводчик двери после установки

Эту процедуру проводят с целью получения оптимального темпа закрывания входной или уличной двери. Регулировка скорости открывания, как писалось выше, проводится при помощи винтов, расположенных на корпусе с лицевой стороны и спрятанных под специальной защитной крышкой, что особенно хорошо при установке механизма на межкомнатную дверь. Так конструкция выглядит более эстетично.

Настроив систему на медленное закрывание, хозяину удастся избежать повреждения стен, а наличие дополнительных функций для регулировки доводчика пластиковой двери открывания позволит настроить оптимальный режим работы устройства.

Особенности самозакрывающихся устройств

Куда устанавливают такого рода фиксаторы:

• на дверь подъезда;
• там, где расположен домофон;
• на конструкции, ограничивающие доступ посторонних в подъезд;
• на другие дверные конструкции входного и межкомнатного типа при возникновении такой необходимости.

Благодаря такому механизму дверь закрывается до конца, а открывается только при использовании специального ключа. Доводчик с функцией задержки - незаменимое устройство для дверных конструкций в общественных местах, способствующее облегчению доступа внутрь помещения для людей с ограниченными возможностями. Такая функция позволяет установить задержку на 30-40 секунд.

Регулировку доводчика для входных дверей проводят на последнем этапе, при закрывании дверей. Благодаря этой функции защелкивание замка облегчается и способствует меньшей потере тепла при входе и выходе из помещения.

Особенности регуляции доводчика в процессе эксплуатации

Иногда требуется выполнить регулировку в процессе эксплуатации двери, при этом стоит обратить внимание на ряд правил и рекомендаций, существенно облегчающих задачу. Обратите внимание, что к каждому устройству прилагается подробная инструкция, способствующая упрощению процесса и контролю его правильности. Ведь мастер всегда может перепроверить правильность своих действий, перечитав пункты вкладыша еще раз.

Сжатая инструкция по регулировке доводчика выглядит следующим образом:

1. В ходе эксплуатации двери первый винт поворачивают на пол оборота против часовой стрелки, регулируя тем самым вылет.
2. Второй - на четверть оборота по часовой стрелке, что способствует ускорению открывания.
3. Третий, располагающийся сбоку корпуса, используют для регуляции силы перемещения.

Запомните простую инструкцию по регулировке доводчика двери своими руками. Чтобы ослабить или усилить темп, не рекомендовано выкручивать винты более чем на два оборота. Это может повлечь вытекание масла из системы, а починить конструкцию в домашних условиях нереально. По этой причине процедуру выполняют с особой аккуратностью, точно следуя инструкции, прикрепленной к товару фирмой производителем.

Необходимость регулировки доводчика дверей железных и других типов возникает довольно часто. Если система работает туго, а при открывании двери приходится приложить конкретные усилия для того чтобы попасть внутрь или выйти из помещения - значит винты необходимо ослабить для обеспечения плавного хода двери.

Иногда возникает необходимость оставить дверь в положении «открыто» надолго. Чтобы добиться этого, винт следует ослабить полностью. Так он будет держать конструкцию открытой до тех пор, пока вы не закроете двери.

Популярные модели доводчиков и их краткая характеристика

Сегодня наибольшей популярности на рынке механических и автоматических устройств для дверей добились такие производители, которые позиционируют свои товары как качественные и надежные и в то же время простые в регулировке и эксплуатации. Среди них:

1. Dorma - доводчики использующиеся для монтажа на металлические двери наружного и внутреннего пользования.
2. Apecs - изделия, оснащаемые дополнительной функцией постоянной фиксации.
3. Geze - регулировка доводчика двери отличается простотой, а специальная система обеспечивает редкую необходимость в настройке.
4. "Булат" - характеризуются повышенными техническими свойствами. А именно: морозоустойчивостью, прочностью.
5. "Дипломат" - доводчики, изготавливающиеся из высокопрочной стали, что позволяет продлить эксплуатационный период изделий и придать им особую устойчивость к перепадам температур.

Перечисленные модели отличаются массой преимуществ, описанных покупателями в своих отзывах, что делает их с каждым днем еще популярнее.

Ознакомившись с некоторыми особенностями дверных доводчиков и инструкцией по их монтажу, а также регулировке доводчика двери своими руками, вы избавите себя от возможных проблем с установкой и эксплуатацией такого рода систем.

Дверные доводчики — устройства, обеспечивающие плавное закрывание дверей, — довольно популярны, однако не все знают, какими они бывают и, соответственно, где их можно использовать. Об этом, а так же о том, как правильно подобрать, установить и эксплуатировать доводчик, расскажем в нашей статье.

Что может быть хуже громко хлопающей двери? Пожалуй, только такая, которая вообще никогда не закрывается. Поэтому, с одной стороны, хотелось бы, чтобы дверь закрывалась сама, тем самым сберегая тепло, а с другой, чтобы процесс этот был бесшумным. Раньше для решения этих задач использовались сложные системы с противовесами — громоздкие и потому не применимые в домашних условиях. Поэтому в домах и квартирах ставились банальные дверные пружины, закрывающие двери, но делающие это очень громко.

С появлением дверных доводчиков все проблемы были решены. Причём невысокая цена, надёжность и лёгкость монтажа сделали возможным использование их не только на входных дверях, к примеру, в подъезде, но и вообще на любых, нуждающихся в бесшумном автоматическом закрывании, включая межкомнатные двери .

Помимо перечисленных качеств дверные доводчики, в зависимости от конструкции, способны решать ещё ряд других задач:

• двухдиапазонная регулировка скорости закрывания (ускорение в момент захлопывания);
• предохранение двери от удара о преграду;
• фиксация двери в открытом положении.

Принцип работы дверных доводчиков

Основным рабочим элементом любого доводчика является пружина. Именно она при открывании двери, сжимаясь, аккумулирует энергию, которая, если дверь отпустить, вернет её в исходное закрытое состояние. Чтобы дверь закрывалась плавно и не хлопала, в доводчиках есть второй по значимости элемент — масляный амортизатор. Через систему клапанов масло перетекает из одной камеры в другую при открывании двери, а затем обратно при закрывании. Вязкость амортизирующей жидкости придаёт процессу необходимую плавность, что приводит к бесшумности закрывания двери. Есть доводчики, у которых не один амортизатор, а несколько — сути это не меняет. В различных устройствах рабочую пружину в действие приводит свой механизм. По сути, именно он определяет тип доводчика в конструкционном плане.

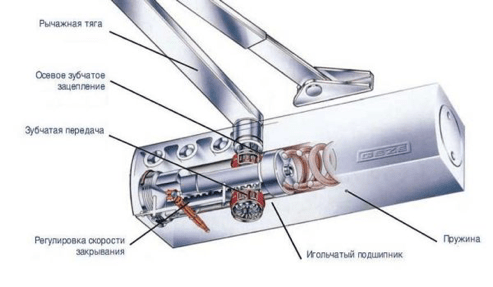

Конструкция дверного доводчика: 1 — рычажная тяга; 2 — регулировка силы закрывания; 3 — пружинный блок; 4 — зубчатый привод; 5 — игольчатый подшипник; 6 — регулировка скорости закрывания; 7 — регулировка дохлопа

Типы доводчиков

Верхние

Когда мы говорим «дверной доводчик», то подразумеваем, как правило, именно этот тип. Рабочий корпус, устанавливаемый над дверью или на дверное полотно (в зависимости от варианта монтажа), и система рычагов, передающая усилие на пружину, по сути — это всё описание конструкции такого типа доводчиков.

По устройству механизма передачи усилия на пружину верхние доводчики разделяют на:

1. Доводчики с зубчатым приводом. В них рычаг связан с шестерёнкой, приводящей в движение либо зубчатый штифт с пружиной, либо поршень с зубцами. Простая и надёжная конструкция делает эти доводчики наиболее популярными на сегодняшний день.

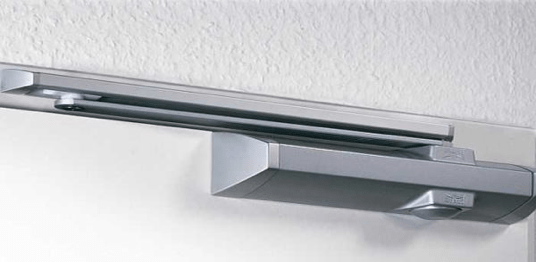

1. Со скользящим стержнем. Ось — кулачковый сердцеобразный вал, приводящий в действие пружину, и два поршня: открывающий и тормозящий, делают конструкцию такого доводчика менее громоздкой и более надёжной. На сегодняшний день доводчики со скользящим стержнем пока не получили должного распространения, но со временем должны вытеснить устройства с зубчатым приводом.

Напольные

Абсолютно невидимые напольные доводчики позволяют использовать их везде, где вопросу дизайна дверей уделяется особое место. Чаще всего их можно встретить в торговых центрах — двери отделов оборудуются именно такими устройствами. По сути, являются прародителями доводчиков со скользящим стержнем, во всяком случае, именно у напольных те позаимствовали свою конструкцию. В отличие от верхних доводчиков, рычаги, приводящие в движение ось напольного, отсутствуют. Дверь закрепляется непосредственно на этой оси. Такая конструкция позволяет использовать их с дверьми массой до 300 кг, но и накладывает свои ограничения на область применения.

Скрытые

Там, где присутствие дверного доводчика должно быть как можно менее заметным, помимо напольных доводчиков можно использовать скрытые. Их условно можно разделить на две категории:

1. Скрытые со скользящим стержнем. По своей сути ничем не отличаются от аналогичных верхних доводчиков, кроме того, что имеют более миниатюрную конструкцию, которую можно спрятать в массив дверного полотна или дверной коробки.

1. Петля-доводчик. Самое миниатюрное устройство. Весь механизм спрятан в корпусе петли . Очень перспективный вид, поскольку установка доводчика не требует дополнительных работ по сверлению-долблению дверного полотна, кроме тех, что необходимы для самих петель. В силу своей специфики имеют несколько недостатков, ограничивающих сферу их применения: их нельзя устанавливать на массивные двери; из-за требований к миниатюрности имеют сравнительно небольшой рабочий ресурс; очень требовательны к тщательности установки дверного полотна.

Классификация доводчиков

Совершенно очевидно, что все двери различны по своим параметрам: массе и размерам. Для разных дверей требуются разные доводчики: для более массивных — с большим усилием открывания/закрывания, для лёгких — с меньшим. Собственно, исходя из этого, и разделяют доводчики на классы:

Следует заметить, что ориентироваться при выборе необходимо по большему параметру, то есть для двери, например, шириной 1000 мм и массой 105 кг необходим доводчик 6-го класса.

При выборе не стоит покупать доводчик с запасом. Ресурс, как может показаться на первый взгляд, вы этим не увеличите, а вот прикладывать излишние усилия для открывания двери вам придётся.

Основные принципы монтажа доводчиков

Установка доводчика на дверь — процесс довольно непростой. От того, насколько правильно будет это сделано, будет зависеть не только срок службы самого доводчика, но и двери. Излишние усилия при работе могут повредить дверные навески, деформировать дверное полотно. Но всё не так страшно, как кажется на первый взгляд.

Следует заметить, что установка напольных и скрытых доводчиков — это удел профессионалов, уж больно специфичны операции, которые необходимо произвести. Для напольных — это встраивание доводчика в пол до установки двери, плюс точный расчёт места оси вращения. Для скрытых — разметка места размещения в торце дверного полотна и обустройство под него углубления. Для петли-доводчика — точный подбор угла наклона плоскости двери. Поэтому рассмотрим более подробно основные принципы и нюансы установки доводчика верхнего расположения.

Прежде всего, нужно понимать, что не существует такой двери, на которую нельзя установить доводчик. Правые и левые, открывающиеся вовнутрь или наружу — для каждой есть свой способ.

Вот, например, левая дверь, открывающаяся вовнутрь, у которой малая ширина дверной коробки. В этом случае корпус доводчика ставится на дверное полотно:

А это вариант входной двери . Так как отрицательные температуры сказываются не лучшим образом на работе доводчика, то становится понятно, что устанавливать его необходимо внутри помещения. Сама же дверь при этом должна открываться наружу. Возможен такой вариант установки:

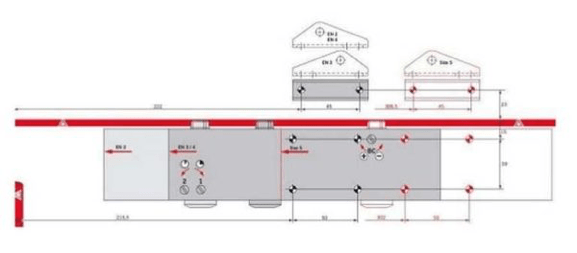

Для удобства в комплекте с самим доводчиком, как правило, идёт схема установки.

Все что нужно сделать — это определиться с типом вашей двери, перенести схему на полотно и коробку и, чётко следуя прилагаемой инструкции, закрепить корпус и рычаги доводчика на нужных местах.

Есть несколько нюансов, о которых следует рассказать отдельно.

Во-первых — это крепёж. Чем выше усилие, прикладываемое к двери при открывании, тем большая нагрузка приходится на крепёжные элементы. Нередки случаи, когда саморезы, идущие в комплекте, просто вырывает. О надёжности крепления следует позаботиться заранее. В ряде случаев имеет смысл заменить штатные саморезы на более мощные. При установке доводчика на пластиковую дверь лучше вообще использовать не шурупы, а винты, которые должны проходить дверное полотно насквозь и крепиться гайками через большую шайбу или крепёжную пластину с обратной стороны. Это придаст необходимую надёжность элементам крепления. В противном случае через пару месяцев штатный крепёж вырвет из пустотелой конструкции пластикового профиля.

Во-вторых. Возникает вполне закономерный вопрос, а что будет, если доводчик слегка подвинуть вдоль верхней кромки дверного проёма. Кажется, что двигая в сторону петель можно добиться более лёгкого открывания двери за счёт увеличения плеча рычага. Сдвигая в противоположную — можно использовать доводчик меньшего, чем рекомендуется, класса за счёт уменьшения плеча. Для упрощения понимания сути процессов можно принять ось доводчика за ось вращения двери (на самом деле не совсем так, но разница в расчётах для этого и для более точного случая очень небольшая). Тогда плечо силы (это расстояние от оси до боковой кромки двери, противоположной той, где установлены петли), прикладываемое к доводчику, будет меняться на столько же, на сколько мы передвинем доводчик. Чтобы оценить, во сколько раз это усилие изменится, необходимо поделить длину полученного плеча на длину исходного.

Пример. Дверь шириной 1000 мм. Доводчик установлен на рекомендуемом по схеме расстоянии 160 мм. Плечо силы: 1000 - 160 = 840 мм. Передвигая доводчик на 50 мм в сторону петель, мы увеличим плечо в 890 / 840 = 1,06 раз. Именно во столько раз вам станет легче открывать дверь, а доводчику сложнее её закрывать, то есть совершенно несущественно. Двигая доводчик в другую сторону, вы также мало чего добьётесь в плане облегчения доводчика, а вот из-за ограниченности тяг рычагов дверь перестанет открываться на необходимый угол.

Следующим после установки доводчика шагом будет его регулировка. Большинство устройств для этого имеют два винта — один для регулировки скорости закрывания двери, второй для прихлопа. С помощью отвёртк и добиваются необходимых значений.

Если доводчик с функцией фиксации, то к работам добавится настройка точки срабатывания фиксации двери в открытом положении.

Эксплуатация и обслуживание доводчика

Необходимо знать, что если есть препятствие, мешающее нормальному открыванию и закрыванию двери, то его надо сначала устранить, а только потом пользоваться доводчиком. Например, это может быть затирание дверного полотна о косяк, или какой-то предмет на пути двери. Следует следить за этим, поскольку такие препятствия могут появиться в процессе эксплуатации.

Во избежание преждевременного износа, не следует оставлять на длительный срок открытой дверь с подсоединённым доводчиком. Исключение составляют те, которые имеют для этого специальные конструктивные особенности (это больше касается напольных доводчиков, устанавливаемых, как говорилось, на входных дверях магазинов и требующих такой фиксации на весь рабочий день).

Так как сезонные колебания температуры могут быть довольно значительными, а от температуры окружающей среды зависит вязкость масла в корпусе доводчика, то для тех, которые стоят на входных дверях, обязательна регулировка два раза в год. Кроме того, необходимо следить за смазкой вращающихся и трущихся деталей. Если не проводить регулярное обслуживание, то доводчик может преждевременно сломаться.

Как правило, если доводчик вышел из строя, то, к сожалению, отремонтировать его не представляется возможным, только менять. Признаками поломки будут подтёки масла и то, что он перестаёт придерживать дверь, и регулировка при этом ситуацию исправлять не будет.

Цены на дверные доводчики

Для того чтобы выбрать доводчик было легче, в заключение следует указать цены на продукцию наиболее часто встречающихся производителей.

Из недорогих — это, например, российско-китайская фирма Apecs, производящая в основном верхние доводчики. Цена на них начинается от 500 руб. за самые простые модели и достигает 1500 руб. за доводчики более высоких классов.

Из брендовых производителей можно выделить немецкие фирмы Dorma и Geze или итальянскую фирму Cisa. Цены на их продукцию несколько выше — от 900 руб. за простейшие верхние доводчики с зубчатым механизмом, и от 10000 руб. за устройства со скользящим стержнем. Петли-доводчики производит, например, фирма Fuaro, и купить их можно по цене 600 руб. за штуку.

Без дверного доводчика вход в подъезд, магазин и в другие помещения, которые часто посещают люди, будет периодически оставаться открытым. Спешка, невнимательность и подобные причины приводят к тому, что большинство входящих не заботится о том, чтобы плотно закрыть за собой дверь. Из-за этого помещение теряет тепло и даже самые надежные замки не выполняют свою функцию.

Раньше эту проблему решали при помощи установки пружины, сегодня используют более надежный и удобный механизм – дверной доводчик. В основе его конструкции также лежит пружина, но значительно более мощная. Для защиты она спрятана в прочный металлический корпус. Чтобы обеспечить плавное торможение, пружина заливается маслом.

Установить доводчик может каждый, необязательно вызывать специалистов. Монтаж механизма занимает 20-30 минут. Давайте разберемся подробнее, как правильно выбрать доводчик для вашей двери, как поставить устройство и что для этого потребуется.

Классификация доводчиков для дверей

Дверные доводчики классифицируются в соответствии с мировым стандартом EN 1154. Устройства разделяют на 7 основных классов, в зависимости от усилия закрывания, которые может создавать механизм. Классы обозначаются EN1, EN2 …EN7. Они характеризуются двумя параметрами: массой дверного полотна и его шириной. Если по параметрам двери подходят под два класса доводчиков, следует выбрать устройство самого высокого из классов. То есть если ширина полотна соответствует EN1, а масса EN2, поставить нужно будет дверной доводчик 2-го класса, так как более слабое устройство не справится с нагрузкой и быстро перестанет выполнять свои функции.

Выбрать нужный доводчик вам поможет следующая таблица:

Кроме доводчиков, относящихся только к одному классу, существуют устройства с большим диапазоном регулировки усилий, который находится в пределах нескольких групп. В таком случае они маркируются, например, EN3-4. Такие механизмы более удобны в использовании, так как позволяют настраивать различную скорость закрывания в зависимости от погодных условий и других причин. Такие механизмы стоят дороже, чем их более простые «одноклассовые» собратья.

Устройство дверного доводчика

Главный элемент конструкции — как уже говорилось выше – пружина. Она необходима, чтобы толкать рычаг. Модели дверных доводчиков во многом схожи, различают их по тому, как усилие от пружины передается на рычаг. Выделяют два основных типа механизма:

• С рычажной тягой. Это простые модели, конструкция которых подразумевает, что рычаги располагаются перпендикулярно дверному полотну. Недостаток механизма в том, что рычаги достаточно легко сломать, кроме того, изделия имеют непривлекательный вид. Еще один минус в том, что по мере открывания двери с таким доводчиком приходится прилагать все большие усилия, что может стать проблемой, для детей и стариков.

• Со скользящим каналом. Модели, в которых рычаг устанавливается параллельно дверному полотну, что делает их вид более привлекательным, чем у аналогов с рычажной тягой. Их преимущество в том, что по мере открывания требуется все меньше усилий, поэтому они точно не составят проблемы ни для малышей, ни для пенсионеров.

При всей универсальности обеих конструкций, они не подходят для стеклянных дверей, поэтому здесь применяют третий тип доводчиков – напольный. В этом случае корпус с пружиной монтируется в пол таким образом, что сверху видна только пластина-держатель. Такой же держатель крепится и вверху, но механизм там монтируется, только если полотно очень тяжелое.

Есть напольные модели и для металлических, и для деревянных дверей. Они имеют конструкцию со скользящим каналом или рычажную. Главный плюс подобных устройств в их скрытности. Но к сожалению, прочность – не их сильная сторона.

Где установить дверной доводчик

В основном такие устройства крепят на внешние или на входные двери, но также их можно поставить на калитку или на ворота.

Если речь идет о дверях, то механизм располагают таким образом, чтобы корпус находился в помещении, это позволяет защитить устройство от воздействия холода и гарантирует долгий срок службы. Если поставить таким образом нет возможности, то лучше заказать морозоустойчивую модель.

Инструкция по установке дверного доводчика

Для того чтобы поставить устройство на двери вам потребуются следующие инструменты: линейка, дрель, отвертка и карандаш. Для большинства доводчиков подходит сверло «3», но в любом случае перед тем как приступить к монтажу, необходимо проверить диаметр крепежа, который идет в комплекте.

Для того чтобы облегчить домашним мастерам самостоятельный монтаж механизма на двери, большинство производителей комплектует свои устройства специальными установочными шаблонами. На шаблонах изображаются части механизма в полную величину. Кроме того, на них имеются отверстия для каждой детали.

В устройствах, которые принадлежат сразу к нескольким классам, приложенным к ним схемам, отверстия прорисовываются разными цветами, а рядом ставится соответствующий класс доводчика.

Шаблон печатается сразу на обеих сторонах листа. На одной стороне – схема для открывания двери «на себя», на другой – «от себя».

Установка шаблона

На шаблоне есть две перпендикулярные полосы красного цвета, совместите горизонтальную с верхним краем дверного полотна, а вертикальную — с линией оси петель.

Чтобы при креплении самого доводчика не ошибиться, следует прочертить линию середины петель карандашом. При установке доводчика со стороны, где находятся петли, проблем возникнуть не должно – просто перенесите линию середины петель при помощи линейки и карандаша. Если же приходится монтировать с другой стороны, замерьте расстояние от середины петли до края полотна. Отметьте его и нарисуйте линию.

Отверстия для доводчика

Найдите на шаблоне отметки отверстий для того класса, который вы выбрали и при помощи шила или сверла перенесите их на раму и на дверное полотно. Чаще всего в комплекте с устройством идут два типа крепежа: для древесины, для металла или металлопластика. Выберите подходящее под крепеж сверло и сделайте отверстия в обозначенных местах.

Далее начинается непосредственная установка доводчика на двери. Не забывайте, что рычаги и корпус обязательно должны быть разъединены. Если они идут в упаковке в собранном виде, разделите их, для этого открутите шайбу и уберите винт, который соединяет конструкцию.

Монтаж

Теперь вам необходимо приложить детали к готовым отверстиям и устанавить крепеж. Для этого найдите на схеме нужный класс усилия на открывание и смонтируйте механизм, как это показано на рисунке:

Если дверь планируется открывать «на себя», то корпус крепится на дверное полотно, а на коробку устанавливается тяга.

После этого требуется присоединить рычаг тяги. Найдите в нижней части корпуса специальный выступ, накиньте на него рычаг и затяните винтом. Далее остается разобраться с присоединением рычага и тяги. Есть два возможных варианта.

Как закрепить рычаг с тягой

Соединить тягу и рычаг очень просто: совместите обе части и немного придавите пальцами. Вы услышите легкий щелчок, который и будет сигналом, что операция прошла успешно.

Главное, нужным образом расположить эти части относительно двери. От этого зависит то, как будет двигаться полотно на завершающей стадии закрывания. Расположение можно настраивать, так как тяга состоит из двух частей, что позволяет изменять длину. Одна из частей – это длинный штифт с резьбой, вращая его можно удлинить или укоротить тягу.

Если вы хотите, чтобы доводка была максимально плавной, следует поставить тягу перпендикулярно полотну. Чтобы этого добиться – немного ее укоротите.

Если в дверном полотне имеется защелка, тогда нужно большее усилие для закрывания, ведь потребуется также преодолевать и ее сопротивление. Для данного варианта тягу удлиняют, плечо ставят параллельно двери.

После того как все части поставлены, совместите и соедините их. На этом этапе установка дверного доводчика практически завершена. Остается только настроить скорость закрывания. Сделать это можно достаточно легко, главное, разобраться в регулировках конкретной модели. В этом вам поможет инструкция, приложенная к доводчику.

Как установить устройство на калитку

Для калитки вам понадобится купить морозостойкий уличный дверной доводчик, такие модели могут эксплуатироваться снаружи.

У всех калиток имеется боковая стойка, но часто отсутствует верхняя перекладина. Если это ваш случай, механизм придется крепить к боковой стойке, для этого разверните крепежную пластину вдоль стойки.

При выборе устройства для работы на улице, учтите, что не стоит брать гидравлические доводчики. Масло внутри корпуса такого устройства может менять свое состояние из-за морозов, это приводит к плохой работе механизма, калитка закрывается очень медленно. Избежать подобных проблем просто – выберите пневматический доводчик.

Монтаж на стальные и железные двери

Для установки доводчика на металлическую дверь потребуется использовать соответствующий крепеж и сверло. Так как стальное полотно обычно довольно тяжелое, для него следует брать устройства не ниже пятого класса. Выбирайте на монтажном шаблоне разметку для соответствующего класса. Кроме того, возможно, вам потребуется более мощная дрель.

В остальном установка механизма на металлическую дверь ничем не отлучается от установки на металлопластиковые или деревянные двери.

Как настроить дверной доводчик

Модели устройств, ставящихся на двери, могут иметь различия в конструкции, а значит, местоположение регулировочных винтов также, скорее всего, будет разным. Точно посмотреть, как отрегулировать конкретный доводчик можно в инструкции к нему. Но если говорить о методике в целом, то она одна:

• если вы вращаете винт по часовой стрелке, то сила/скорость закрытия увеличивается;
• при повороте против часовой стрелки сила уменьшается.

Важно. Регулируя механизм, не выкручивайте винты сразу на несколько оборотов. В большинстве случаев четверти одного оборота вполне достаточно. Лучше немного подкорректировать полученный результат, чем основательно сбить баланс, слишком затянув или ослабив винты. Вернуть прежние настройки будет очень трудно. Кроме того, вы рискуете сломать устройство так, что из корпуса потечет масло.

Регулировщики скорости и «прихлапывания» располагаются на корпусе, обычно на лицевой части (под защитной крышкой) или на боковой поверхности.

Установка доводчиков ООО «Элит сервис»

Если вы не хотите рисковать и монтировать устройство самостоятельно или желаете, чтобы на вашей новой двери был доводчик, обращайтесь к нам. Опытные мастера подберут, а затем качественно и быстро установят доводчик.
