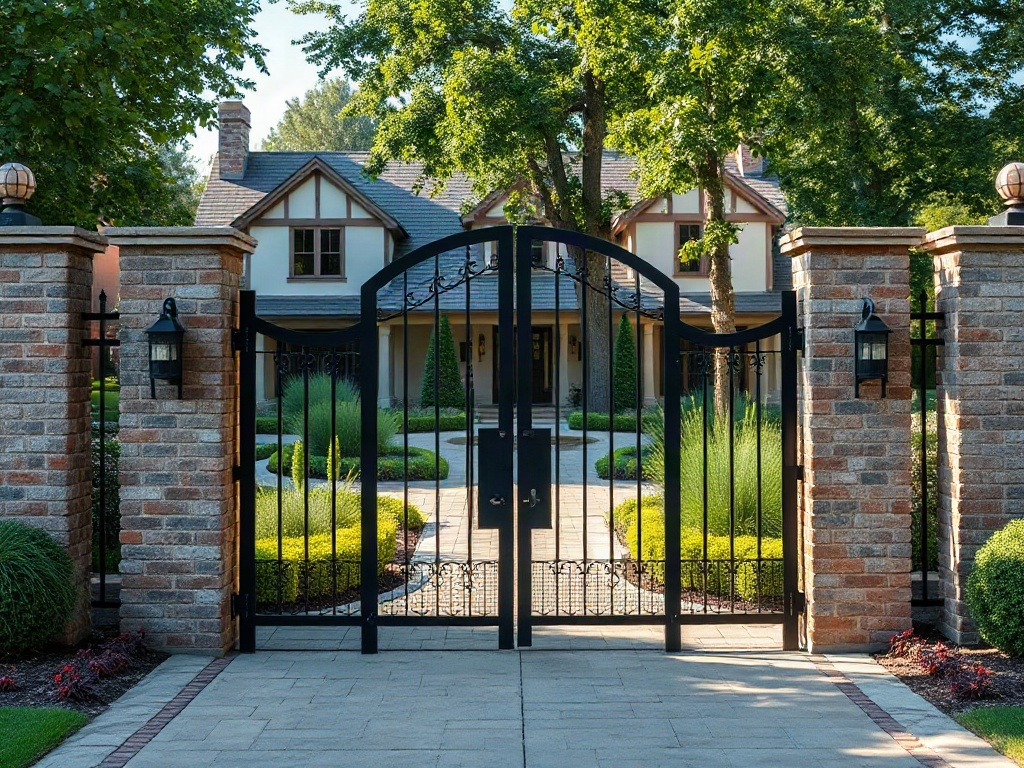

Визитной карточкой дома являются . Ведь первое, что видит человек, приходя в гости – это забор, ворота и калитка.

В последние годы все более популярными становятся автоматические ворота с дистанционным открытием распашного типа. Хозяева устанавливают подобные конструкции на гараж, дом и различные помещения. Благодаря практичности и удобству распашных ворот можно не опасаться несанкционного проникновения в дом. Собственники жилья получают возможность быстро открыть ворота, не прикладывая для этого усилий.

Выбор необходимых материалов и оборудования

Автоматика для распашных ворот своими собственными руками — это очень просто при наличии всех необходимых для проведения работ приспособлений. Автоматика состоит из нескольких устройств:

• электропривод;
• пульт управления;
• зубчатая рейка;
• сигнальный светильник;
• фотоэлементы.

Для проведения работ по установке автоматического оборудования необходимо иметь:

• сварочный аппарат;
• пассатижи;
• молоток;
• крепления;
• набор отвёрток;
• электродрель со свёрлами различного калибра;
• несколько разновидностей электропроводов различного сечения и размера.

Все материалы и оборудование можно легко купить в любом строительном магазине.

Подготовительный этап

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

Способ распахивания ворот

В настоящее время по механизму открывания специалистами выделяется два способа открывания ворот.

Распахивание внутрь

Для конструкции необходимо приобретение линейных или рычажковых электроприводов. Их отличие заключается в необходимости использования боковых конструкций. Если приобретены швеллерные столбы или толстые металлические трубы, то оптимально использование линейных автоматических элементов. Подобный электрический актуатор, или электропривод, стоит очень дёшево, поэтому большое количество людей, желающих установить конструкцию, выбирают именно его. Редко встречаются рычажковые автоматические компоненты, так как они в несколько раз дороже, чем линейные. Установка на бетонные опоры невозможна, поэтому в этом случае используется рычажковая система открывания ворот.

Распахивание наружу

Конструкцию возможно применить при наличии достаточного места возле дома на улице. В этой ситуации рекомендуется использование любых автоматических элементов. Обычно хозяева делают выбор в пользу электрического линейного для распашных ворот. Устанавливаются автоматические детали на верхней части ворот. Это способствует значительному упрощению всех работ. Затраты же финансовые, и временные будут минимальными.

Просмотрев внимательно все положительные и отрицательные стороны каждой из систем, поговорив с профессионалами, можно решить даже проблему выбора способа установки, представляющую сложность для людей без опыта работы.

Принцип работы устройства

Чтобы настроить актуатор, следует лишь определиться с походящей к эксплуатационным условиям автоматической электросистемой, которая поможет автоматически раскрывать врата распашного типа в момент необходимости, не прикладывая к этому больших усилий. Выбирается модель электрического привода в зависимости от следующих параметрических данных:

• масса двери;
• величина створок;
• частотность применения электрического привода;
• сила ветра.

При выборе конструкции следует внимательно отнестись к каждому вышеперечисленному фактору. Если это не сделать, то электропривод через некоторое время может выйти из строя. До проведения монтирования автоматического электрического привода для распашных ворот необходимо внимательно просмотреть схему и провести подготовительный этап. Подготовка заключается в:

• осмотре ворот распашного типа;
• выявлении и устранении неполадок в процессе монтажных работ.

Для правильной ограждающей конструкции характерна лёгкость открывания. Если что-то этому мешает, необходимо разобраться с причиной. Обычно проблема решается, если смазать петли, выровнять конструкцию столбов и т.д.

Монтаж автоматики

Устанавливается автоматика для распашных ворот очень быстро, даже если человек проводит монтирование своими руками. В процессе работы должны быть соблюдены следующие этапы:

• самим человеком проводится установка электропривода;
• прикрепление электрического привода к пластинам, на которые и будет осуществляться монтаж;
• осуществляется разводка и подключение электропровода к управляющей системе;
• монтаж дополнительных механических приспособлений, способных обезопасить человека при использовании электропривода (ограничитель хода, замок, фиксатор и др.);
• проведение отладки системы, с помощью которой электрический привод работает и программируется;
• монтирование компонентов безопасности при работе с электроприводом;
• проверка его способности к работе конструкции.

При желании можно установить сигнальную лампу и различные фотоэлементы. Но делать это следует после выполнения всех работ по настройке автоматики.

Важно! Если мастер не имеет опыта в установке электрической автоматической системы, он при использовании схемы может неправильно её трактовать, что приведёт к большому количеству ошибок и неработоспособности устройства. Чтобы выявить причины сбоя и устранить их, необходимо внимательно изучить схему.

Мастера дают совет: чтобы сделать автоматические распашные ворота своими руками, проведение всех этапов сборочного процесса должно быть последовательным. Всё следует делать, соотнося с чертежами, инструкцией и проводя проверку результативности работы устройства на каждом из этапов.

При наличии необходимых знаний и умений можно быстро и за короткий период времени установить автоматическую систему, которая приводит в движение приспособление для открытия и закрытия ворот.

Мы расскажем о приводах для распашных створок ворот и их сборке своими руками

Владельцы раздвижных ворот не испытывают особых трудностей при самостоятельном укомплектовании створки приводным механизмом, но если речь идёт о распашных воротах, приложенных усилий и знаний нужно куда больше. Сегодня мы расскажем о приводах для распашных створок ворот и их сборке своими руками.

Существует три основных типа редукторной передачи, превращающей вращение электромотора в поступательное движение с высоким моментом силы. Конструкция механизма может быть выполнена:

• в виде зубчатого колеса;
• с применением винтовой шпильки;
• с использованием реечной передачи.

На этих трёх типах кинематики вполне реально собрать собственный механизм даже в домашних условиях.

Предложенная ниже конструкция самодельного актуатора не боится влаги и загрязнений, он оказывает весьма высокое усилие при движении.

Обратите внимание, что при закрытых воротах такой самодельный привод выполняет роль замка: его невозможно открыть с внешней стороны, нажав на створку ворот.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне. Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам - сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина - длина вашего привода в сложенном положении, а разница между измеренными расстояниями - величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Изготовление привода из автомобильных стеклоподъёмников

Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.

Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:

• роль подвижного элемента играет зубчатая рейка;
• основан на работе зубчатого колеса.

В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.

Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.

Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.

Основная трудность в применении стеклоподъёмников - найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос - как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Шпилька для самодельного привода

Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.

Основная трудность - найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации - самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.

Увеличиваем твёрдость шпильки

Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки - 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.

Увеличение витков резьбы шпильки

Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.

Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.

Сборка актуатора

Определение размеров актуатора

Актуатор имеет телескопическое устройство, для его изготовления вам понадобится две стальные трубы, одна из которых без сильного люфта входит в другую. Вы можете использовать трубу квадратного или круглого профиля, особой разницы нет. Внутри обоих труб не должно быть следов ржавчины и окалины, поэтому лучше приобретайте новые.

Что касается размеров труб и шпильки, их вы должны рассчитать самостоятельно, исходя из проделанных измерений. Допустим, в сложенном состоянии длина привода составила 110 см, а его рабочий ход - 50 см. Значит, длина внешней трубы составит не более 100 см, в неё будет вложена меньшая трубка длиной 80 см, а длина шпильки составит полные 110 см или больше, в зависимости от метода крепления мотора. При этом в раскрытом состоянии трубы привода будут иметь перехлёст в 30 см.

Сборка выдвижной части

Пропустите через меньшую трубу шпильку с накрученной на неё гайкой и расположите её центр на продольной оси трубы. Чтобы уверенно отцентрировать шпильку, не выбирайте трубу слишком большого диаметра. Например, если вы используете гайку М18 с размером под ключ 27 мм, выберите трубу с условным диаметром 25 мм. Вам останется только равномерно обточить гайку, чтобы она плотно вошла в трубу. Выполните крепление сваркой. С внутренней стороны приваривать необязательно, но вы можете сделать это, вырезав в трубе «окно». Когда гайка закреплена, выкрутите из неё шпильку.

На конце шпильки нужно закрепить радиально-осевой подшипник с закрытым с двух сторон сепаратором. Внешний диаметр подшипника должен быть примерно равным внутреннему диаметру трубы. Подшипник должен скользить внутри трубы без значительного сопротивления, зазор между ним и стенкой не должен превышать 1 мм. Если подшипник входит слишком туго, тщательно обработайте торец внешней обоймы наждачной бумагой. На шпильке подшипник должен быть прочно зажат между двумя гайками. Меду ними и подшипником обязательно следует проложить 1–2 шайбы с обеих сторон, чтобы вращению ничего не мешало. Обильно смажьте шпильку литолом и введите её со свободной стороны малой трубы, затем закрутите в приваренную гайку. Выполните несколько пробных прогонов по всей длине: подшипник должен свободно скользить внутри и не подклинивать.

Заглушки и шарнирные соединения

Далее дело за заглушкой. Её нужно изготовить из металлической болванки, диаметр которой чуть меньше диаметра трубы. Чтобы привод был ремонтопригодным, сделайте в трубе два или три отверстия с зенковкой, нарежьте в соответствующих им местах на заглушке резьбу под крепёжные винты. К торцу пробки приварите две стальные полосы со сквозным отверстием, чтобы зазор между ними был немного больше толщины крепления на створке ворот. Учитывайте «украденное» заглушкой расстояние в расчёте общей длины актуатора в сложенном положении. Перед установкой заглушки натолкайте внутрь трубы 50–70 грамм литола, потом закрутите шпильку, чтобы подшипник вошел в трубу на 5 сантиметров, снова добавьте смазки и заглушите трубу.

Внешняя труба актуатора

Шпильку из трубы нужно выкрутить полностью, пока подшипник не упрётся в гайку. Затем внутренняя труба вводится во внешнюю, а шпилька ввинчивается на 5–6 оборотов.

Далее нужно определиться с методом крепления мотора. В идеальном варианте цилиндрический корпус двигателя должен быть зафиксирован внутри трубы прижимными винтами. Если вам не удалось выбрать мотор подходящих размеров, приварите к заднему концу отрезок трубы большего диаметра, стальной полосы или металлического уголка. Так вы сможете закрепить негабаритный двигатель любым удобным способом.

Важно: расстояние от поверхности площадки до центральной оси трубы должно быть равно высоте вала двигателя. Располагайте его таким образом, чтобы он совместился со шпилькой как можно более соосно.

Установка мотора и окончательная сборка

Соедините вал двигателя со шпилькой при помощи муфты. Её вы можете приобрести из арсенала комплектующих для мотора или изготовить самостоятельно из двух небольших трубок, вложенных одна в другую. Смажьте шпильку во второй раз и закрепите двигатель на площадке. Затем, вращая внутреннюю трубку, сократите длину вашего актуатора до стандартного открытого положения. Смажьте литолом всю поверхность внутренней трубки и полностью сложите привод.

Если вы будете крепить мотор внутри трубы, утопите его вглубь на 5–6 см и используйте заглушку, аналогичную первой. Провод питания двигателя пропустите через отверстие, проделанное в нижней части трубы, чтобы внутрь не затекала вода. Или сделайте отверстие в самой заглушке. В обоих случаях будет разумным установить сальниковые вводы.

Если двигатель крепится на площадке - приварите вилочный наконечник к ней, убедитесь в достаточной жёсткости конструкции и защитите двигатель кожухом. Теперь вам остаётся только установить актуаторы на место, соединив вилочные наконечники заглушек с креплениями на воротах и столбах. Это можно сделать пальцем со шплинтом или болтом с самоконтрящейся гайкой.

Схема электрических соединений

Подбор оборудования

Управление двигателем выполняется по классической реверсивной схеме, но есть одна деталь. Понятно, что на распашных воротах имеется ограничительная планка, поэтому створки должны складываться в определённом порядке. При отрывании первой начинает движение створка без планки, но закрываться она должна последней. Реализовать это можно разными методами, наиболее надёжный - реле с задержкой включения.

Сборка модульных устройств включает в себя:

• четыре контактора Hager ES424 (DC24V 4NO);
• два реле времени Hager EZN001;
• дифференциальный автомат Hager AD906J;
• блок питания MeanWell DR-120–12.

Оборудование собирается в пластиковом ящике Hager VECTOR VE118DN со степенью защиты IP 65. Схема рассчитана на питание двух мощных мотор-редукторов IG-90GM под напряжение 24 В.

Через дифференциальный автомат питание подаётся на клеммы L и N блока питания. С его обратной стороны снимаются две линии постоянного тока 24 В, каждая питает по два спаренных контактора: на входные клеммы одного из них питание подаётся в обратной полярности. Выходы пар контакторов соединены параллельно и подают напряжение на мотор-редукторы.

Вторичные цепи и автоматика

Цепь управления контакторами работает на постоянном напряжении 24 В. Положительный провод питания проходит через размыкающие контакты кнопок «стоп» и подключается к размыкающим контактам кнопок управления, от которых питание поступает на нормально открытые контакты противоположных кнопок. С каждой кнопки напряжение подаётся на две пары пускателей, при этом один из нормально открытых контактов выполняет функцию подхвата катушки. Цепь управления прямого пускателя первой пары и реверсного пускателя второй пары размыкается нормально разомкнутым реле. Питание на реле подаётся с нормально открытого контакта пускателя другой группы. Таким образом выполняется задержка времени для последовательного движения створок.

Автоматическая остановка двигателей выполняется по срабатыванию концевых герконов. Их нужно установить вдоль направления движения актуатора, а на поверхность внутренних труб приклеить небольшие неодимовые магниты. Таким образом, когда привод полностью сложен или его шток в выдвинутом состоянии, происходит срабатывание герконов, которые замыкают цепь питания промежуточного реле с нормально закрытым контактом. Реле подключается параллельно и дублирует кнопку «Стоп».

Такой привод может также работать под управлением автоматики для распашных ворот, схемы аналогичны. Теперь открыть распашные ворота, не выходя из машины, можно легко и без серьёзных финансовых вложений. опубликовано

Соорудить автоматические ворота самому непросто. Понадобятся определённые умения и знания. Однако если ответственно подойти к выполнению работы своими руками, то задача выполнимая.

Устройство автоматических ворот

Эти ворота с каждым днём пользуются всё большим спросом. Конструкции можно разделить на 3 главные группы:

• откатные автоматические конструкции;
• распашная конструкция с автоматикой;
• автоматические конструкции для гаражей.

Каждые из типов ворот имеют свои особенности.

Раздвижные автоматические конструкции- это привычные для многих ворота, которые используется достаточно часто.

Распашные ворота требуют наличия свободного пространства в боковой части

Всё дело в дешевизне и простом устройстве. Недостаток заключается в необходимости наличия свободного места для открывания в боковых частях.

Каркас чаще всего изготавливается из жёсткого металлопрофиля. Далее конструкцию понадобится обшить. Обшивка может изготавливаться из дерева или металла. Другой вариант - использование кованых резных решёток для обшивки ворот.

Конструкция состоит из таких элементов:

• створки ворот;
• крепежные опоры;
• набор петель;
• засов;
• один или несколько приводов;
• рукоятки для открывания;
• элементы для бокового упора;
• центральный упор;
• кронштейны для фиксации электрического привода к опорам и створкам.

Обязательными деталями конструкции являются боковые и центральные упоры. Это ограничители, которые не дадут возможности створкам выйти за определённые пределы. Упоры могут быть стационарными или съёмными.

К обязательным деталям конструкции относятся также рукоятки и засов.

Элементы нужны в случае, если пропадёт электричество

Если возникнут проблемы с электричеством, то ворота можно будет запереть и отпереть только вручную. Электропривод идёт в наборе с данными деталями. Приобретать по отдельности нежелательно, так как элементы могут быть несовместимы друг с другом.

По устройству автоматику можно разделить на:

• привод, который осуществляет операции открытия и закрытия створок с закреплением требуемого положения;
• автоматику, которая управляет работой основных деталей приводного механизма.

Все подвижные детали должны свободно передвигаться по направляющим. Хозяин должен периодически их контролировать. Важно регулярно проводить чистку и смазывание передвижных деталей конструкции. Если створки будут тяжело передвигаться, то может произойти увеличение нагрузки на привод и электрический двигатель. В таком случае могут возникнуть неполадки механизмов.

Конструкция откатных

Привод состоит из таких элементов:

Каждый тип ворот требует индивидуального привода, который сможет обеспечить определённый вид движения устройства на необходимые расстояния.

Конструкция распашных

По принципу функционирования они разделяются на:

1. Рычажные. Состоят из набора блоков с рычажками.

   Рычажный привод ворот

2. Линейные. Фиксируются в одной точке. Двигающийся кронштейн перемещается по ровной линии внутри корпуса. Чаще всего используется прокручивание винта по гайке, передачи с цепью или ремнями.

   Линейный привод автоматических ворот

3. Гидравлические. Используются для тяжёлых конструкций, вес створок которых составляет 950 кг и более. Требуемая ширина створок - от 4,5 м. Элементы будут подвергаться интенсивной эксплуатации.

   Гидравлический привод необходим для конструкций, которые подвергаются большим нагрузкам

4. Телескопические. Элементы разделяются на секции. Конструкция состоит из внутренних ползунков, которые обеспечивают раздвижение секций для передвижения конечного держателя.

   Телескопический привод автоматических ворот

Привод необходимо жёстко закрепить на основании. Не допускаются перекосы и щели при функционировании механизмов, поэтому углубление основания под ворота и автоматические устройства должно быть больше уровня промерзания земли в зимний период. Только в таком случае может быть гарантировано качественное функционирование ворот.

Чтобы автоматическое управление функционированием створок происходило надёжно, все устройства нужно отладить и проверить вручную. Данные работы выполняются на завершающей стадии строительных работ. Автоматические механизмы могут работать:

1. Удалённо. На основе передачи команд по радиоволнам от пульта на принимающее устройство, которое управляет работой электрического двигателя и других деталей.
2. От стационарного пульта, который расположен на стенке частного дома.
3. От сочетания первых двух вариантов.

Управление на базе удалённого способа основывается на тех же принципах, что и для стационарно смонтированного пульта с обыкновенными кнопками включения и выключения простого электрического двигателя. Отличие в том, что в данном случае есть возможность решать вспомогательные технические задачи.

Принцип функционирования автоматики

Прежде всего будет рассмотрен метод работы автоматики от пульта. В данном случае используется незначительное дополнение предыдущей схемы. Оно заключается в подсоединении параллельно с клавишами управления электронного ключа. Он работает от сигналов принимающего устройства, которое получает команды по радиоволнам с передатчика в виде пульта. Приборы представлены в широком ассортименте и могут иметь различный функционал и внешний вид, однако принцип функционирования остаётся неизменным.

Размещение датчиков контроля и компонентов силового механизма будет зависеть от конструкции ворот и условий региона. К примеру, реализовать автоматику раздвижных ворот можно по такой схеме:

Реализовать автоматику в распашных воротах можно по этой схеме

Фотоэлементы будут контролировать качество рабочей поверхности. Для этого их понадобится смонтировать на столбах фиксации стоек, стенках и опорах. После этого их нужно настроить так, чтобы они могли чётко охватывать зоны въезда, контролировать достижение створками крайних позиций и исключение ими удара по людям, автомобилям или животным, которые могут внезапно появиться.

Привод каждой из створок должен быть установлен на опорных деталях.

Привод нужно размещать с внутренней стороны двора

Ключ для отключения конструкции располагается с внутренней стороны стенки возле ворот.

Сигнализирующая лампа нужна для освещения проезжей части.

Сигнальная лампа нужна для оповещения открывания ворот

Устройство приёма сигналов от передатчика, которое находится в блоке управления, вместе с отдельным приводом закрепляется на опоре стойки. Возле него следует расположить закрытую клеммную коробку с проводами, которые соединяют компоненты системы с фиксирующимся пультом и вводным щитком с защитным покрытием.

Электрическую проводку надо спрятать в специальных каналах и защитить от непредвиденных повреждений. Передатчиком команд, который встраивается внутрь пульта, можно управлять за счёт нажатия клавиш на корпусе.

Управлять воротами можно с помощью пульта

В результате передатчик будет выдавать в эфир через антенну зашифрованные радиосигналы установленной частоты, которые сможет воспринять только принимающее устройство, вставленное в основной блок управления.

После обработки принимаемые команды поступают на ключ и выполняются. Затем схема будет работать так же, как и в случае неподвижного блока управления.

Для удобства работы с пультом устройство рекомендуется предварительно настроить под различные алгоритмы. К примеру, открыть или закрыть створки ворот можно одиночным или двойным надавливанием на кнопку управления. Для этого принимающее устройство и передатчик понадобится включить и запрограммировать по определённому алгоритму нажатия кнопок на настроенном механизме. Электроника запомнит эту последовательность действий и в будущем будет её соблюдать.

В систему может быть встроена возможность отключения работы автоматического механизма для того, чтобы ворота управлялись только вручную. Для выполнения задачи следует использовать ручной замок и ключ блокировки. Детали должны быть размещены в удобном для эксплуатации, но недоступном для посторонних месте.

Если планируется изготовить автоматические откатные ворота, то места размещения привода и устройств для автоматизации несколько отличаются, однако принцип функционирования остаётся неизменным. Понадобится лишь учитывать условия конструкции, региона и запросы хозяина частного дома. Для откатной створки понадобится разместить всего 2 фотоэлемента безопасности. Остановка привода может быть обеспечена концевыми механическими устройствами для выключения.

Все схемы автоматики предусматривают систему повторения заданных процессов. Она позволяет резервировать функции защиты. К примеру, в случае отказа концевого выключателя для приостановки створок должна сработать защита от перегрузки двигателя. В итоге работа привода будет прекращена. Это позволяет предотвратить поломку всей системы.

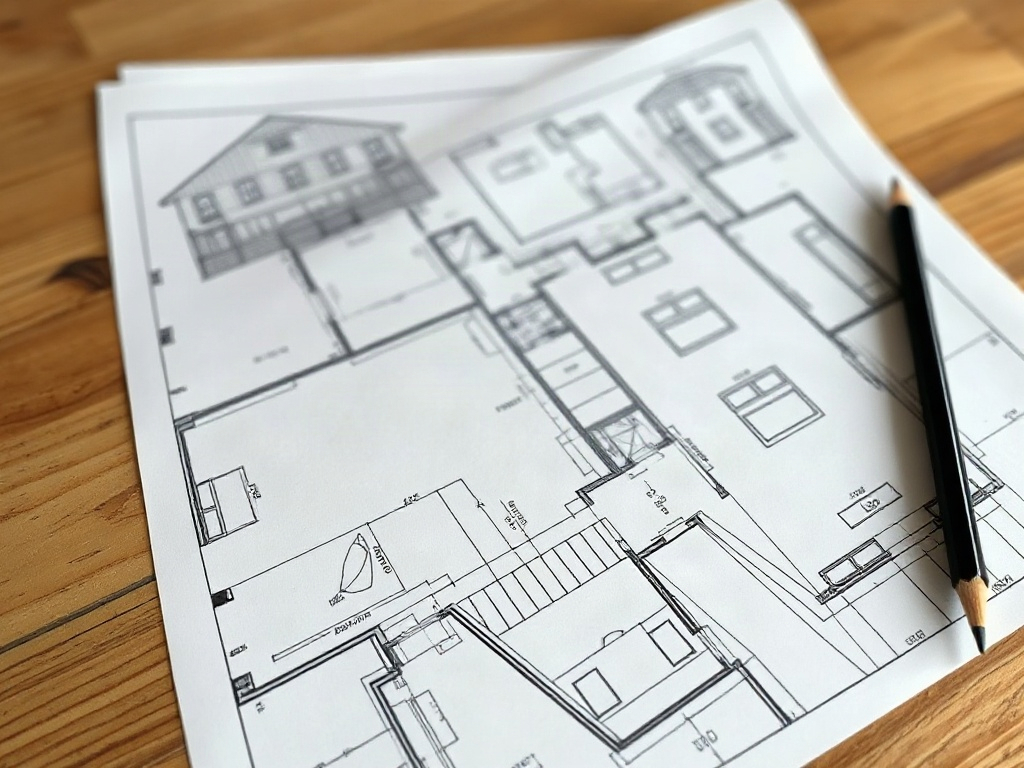

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

• при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
• чем больше данный показатель, тем легче будет въезжать на территорию участка;
• ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства - будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств.

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Решив выполнить монтаж автоматики, владелец частного дома предполагает, что она будет служить десятилетиями. Качественный набор может функционировать много десятков лет, однако некачественные комплектующие могут стать лишней «головной болью». Чтобы сделать правильный выбор, следует учитывать такие рекомендации:

Выбор изготовителя

Сегодня в строительных супермаркетах можно найти автоматику от китайских и европейских заводов. Китайские устройства нацелены на существенное снижение стоимости в ущерб качеству, однако есть исключения. Известные китайские компании предлагают качественные изделия для автоматизации ворот разных типов.

Из европейских производителей стоит отдавать предпочтение итальянской и немецкой фурнитуре, однако последняя стоит дороже. Независимо от того, какой производитель будет выбран, не следует покупать дешевые детали, о которой никто не слышал. Автоматические механизмы приобретаются на долгое время, поэтому не следует на ней экономить.

Выбор привода для ворот

Оптимальный вариант может порекомендовать специалист по монтажу автоматики, однако в данном вопросе нужно разбираться и самостоятельно. Как уже говорилось ранее, привод может быть червячным или рычажным. Выбор прежде всего нужно делать исходя из предпочтений к внешнему виду продукции. Также следует учесть, в какую сторону будет открываться конструкция - во двор или проезжую часть.

Червячный привод легко устанавливать, он прост в обслуживании и отличается длительным периодом службы. Данный вид механизма может быть установлен на ворота, которые открываются и внутрь здания, и наружу. Если конструкция открывается наружу, то есть ограничения: проём ворот уменьшится приблизительно на 30 см. Это связано с особенностями установки. Если свободного места нет, то такой привод не подходит.

При помощи привода с рычагами автоматизируются ворота, открывающиеся внутрь территории.

Рычажный привод может открывать ворота только внутрь

Рычажный механизм более совершенен в плане технологичности. Недостатком является высокая стоимость.

Соответственно, если ворота будут открываться внутрь территории, то можно выбрать привод любого типа. Если наружу, то допускается использование исключительно червячного механизма.

Выбор мощности привода

В процессе выбора автоматических механизмов надо учитывать вес створок. В технической документации указывается, на какой вес рассчитано устройство. Рекомендуется монтировать электрический привод, который рассчитан на больший вес. Рекомендуемый запас мощности - 30%. Если устройство будет работать на пределе мощности, то привод будет перегреваться. Это повлечет за собой выход из строя механизма раньше заявленного производителем срока.

Также следует учитывать нагрузку от ветра. Если ворота состоят из цельного полотна, то привод должен будет преодолевать воздействие ветра. Соответственно, понадобится более мощная конструкция.

Ещё одна проблема - перемены климата в холодное время. Летом конструкция может легко открывать ворота весом 250 кг, но в зимний период могут появиться сложности, так как привод будет функционировать в трудоёмких условиях. Обязательно нужно учесть, что в некоторых регионах в этот период падает напряжение электросети. Привода без запаса мощности в таком случае могут не включиться.

Наличие дополнительных функций

Производители выпускают большой выбор аксессуаров. Обязательно следует приобрести фотоэлементы, которые помогают прекращать процесс закрывания ворот, если появляются препятствия в зоне действия:

Также рекомендуется приобрести антенну, которая способна увеличить радиус действия пульта. Лампы для сигнала могут предупреждать окружающих об открытии ворот. Такая функция понадобится в случае, если выезд выходит на тротуар, по которому ходят люди.

Выбор дополнительных опций зависит от условий эксплуатации ворот.

Важно также учитывать технические параметры, которые применяются для классификации автоматических механизмов:

1. Вращающий момент (Нм) – базовый параметр автоматики для рычажной распашной конструкции. Эта характеристика не используется для червячной автоматики. Вращающий момент может показать, конструкция с каким весом может открывать привод. Чем больше показатель, тем больше вес створок может открывать автоматический механизм. Для ворот весом до 800 кг оптимальный вращающий момент составляет 3000 Нм.
2. Интенсивность (%) – параметр, который показывает максимальную интенсивность использования электродвигателя. Интенсивность является соотношение периода работы устройства к общему времени. Например, если параметр составляет 30%, то конструкция может работать 30% времени, при этом перерыв в работе составит 70% времени. Обычно такого значения достаточно для ворот стандартных параметров.
3. Тяговое усилие (Н) – параметр покажет, с какой силой механизм давит на створки. Чем больше характеристика, тем мощнее привод. Оптимальное значение для ворот 6 м - 400 Н.

Параметр максимального веса створки не стоит принимать во внимание. Выбор нужно делать на основе тягового усилия и вращающего момента.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

• зубчатая рейка;
• концевики;
• электропривод.

• фотоэлементы;
• лампа для оповещения;
• дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода - 0,8–1,2 м.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

• каретки от велосипеда;

  Каретки от велосипеда можно применить в автоматических воротах

• заслонки;
• верхние подпирающие ролики;

  Верхние подпирающиеролики для ворот

• направляющая планка;
• накатные ролики;

  Накатной ролик для ворот

• несколько уловителей;

  Уловитель для ворот

• домкрат;
• материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
• швеллер;
• кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

• усиленные петли с подшипниками;
• рукоятки;
• центральный и боковые упоры;
• задвижка;
• стиральная машинка;
• материал для покрытия;
• профильные трубы;
• каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

• электродрель;
• изолента;
• плоскогубцы;
• метр;
• молоток;
• паяльник;
• шуруповёрт.

Пошаговое руководство по изготовлению автоматики для ворот

Есть много вариантов изготовления привода своими руками из различных материалов.

Как соорудить привод для откатных ворот?

Можно сделать привод из двух кареток. Понадобится выполнить такие действия:

1. Раму нужно обрезать так, чтобы вертикальная труба, которая исходит из оси, выступала над звездой на несколько см.
2. С одной стороны надо демонтировать педаль, а с другой - снять педаль и шатун.
3. Звёздочек должно быть 2. Их габариты и шаг зубцов должны быть одинаковыми, так как привод будет использовать единую цепочку.
4. Каретки надо прикрепить сваркой к верхней части рамы. Звёзды, которые размещаются по углам, должны размещаться параллельно друг другу.
5. Шатуны следует расположить на небольшом расстоянии от рамы.
6. Штанги, которые соединяют шатуны с воротами, рекомендуется подбирать в соответствии с габаритами звёзд.
7. Когда звёздочки передвигаются, штанга, которая соединяет створки с шатунами, будет двигать полотно.
8. Точную длину штанги подобрать проблематично, так как есть различные модели велосипедов. Подходит конструкция диаметром М-8. Штангу можно изготовить из металлической полосы.
9. Цепочку надо перекрестно надеть на звёзды. В результате они должны прокручиваться в разные стороны. Конструкция изготавливается из нескольких цепочек от велосипеда. Их понадобится скрепить друг с другом.
10. Важно хорошо натянуть цепочку. Однако это не решит проблему с тем, что она может провиснуть или соскочить. Это можно устранить только путём приваривания к раме нескольких стальных полос, которые смогут поддерживать цепочку. Детали будут использоваться и в качестве направляющих. Другой вариант заключается в фиксации роликов большой ширины, по которым будет передвигаться цепочка.

Самодельный привод для ворот из велосипедной рамы в сборе

Цепь монтируется исключительно на закрытые ворота. После этого следует выполнить проверку конструкции. Для этого надо вытолкнуть одну створку. Вторая должна будет передвигаться симметрично первой. Если получается нахлест, то цепочку следует переместить на один зуб.

Как изготовить привод для раздвижных ворот?

Лёгкую створку можно привести в движение приводом из модернизированного механизма стеклоподъёмника. К преимуществам метода можно отнести простоту изготовления и работу практически без шума. В качестве привода могут использоваться такие стеклоподъёмники:

• привод, который функционирует с помощью зубчатого колеса;
• конструкция, в которой в качестве подвижного элемента используется рейка с зубцами.

В каждом случае приводную часть нужно установить на железной площадке, которая надёжно крепится к столбу. Металлическая планка должна двигаться параллельно основанию ворот и выдвигаться в их сторону.

Механизм стеклоподъёмника нужно доработать:

Вопрос автоматики для раздвижных и откатных ворот

На следующем этапе выполняется монтаж мотора для откатных ворот.

После изготовления привода понадобится выполнить монтаж автоматики для ворот

Чтобы открыть ворота, понадобится подтолкнуть одну створку или потянуть на себя цепочку. Чтобы автоматизировать конструкцию, можно установить электрический мотор и подсоединить его к редукторам от дворников автомобиля.

Электрический мотор понадобится подключить к редукторам дворников автомобиля

В качестве источника энергии может использоваться старый аккумулятор. За счёт этого устройства автоматика не будет зависеть от электроэнергии. Недостатком старого аккумулятора является то, что створки он будет открывать медленно.

Другой вариант - использовать электромотор от машинки для стирки. Средняя мощность устройства составляет 105–115 Вт, скорость прокручивания - 1500 об/мин. В качестве редуктора может использоваться винтовой домкрат для легковых транспортных средств. Домкрат понадобится усовершенствовать. Для этого за конической шестернёй надо установить шкив от машинки для стирки. Таким способом можно превратить домкрат в линейный редуктор.

Домкрат нужно приварить параллельно цепи так, чтобы во время движения бегунок оттягивал цепочку. Для скрепления деталей между собой используется железная проволока.

Важно знать: если электричество будет отключено, для открывания ворот придётся каждый раз разматывать проволоку.

Чтобы соединить электромотор со шкивом, будет необходим ремень от машинки для стирки. Обороты мотора будут снижены приблизительно 1:4, поэтому диаметр шкива должен быть минимальным.

Для удалённого управления воротами понадобится купить одноканальную автомобильную сигнализацию на 12 В и подключить её.

Подключить радиоуправление с помощью автомобильной сигнализации можно по этой схеме

Автоматика для раздвижных ворот состоит из таких же элементов. Разница лишь в том, что электромотора понадобится 2. Они располагаются в боковых частях ворот. Также понадобится установить рычаги. Сделать их можно из профильной трубы.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

1. Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
2. Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
3. Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:

1. Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
2. Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
3. Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
4. Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.

Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.

Видео: автоматические ворота своими руками

Приступать к установке автоматики нужно после регулировки петель и положения ворот.

Изготовить автоматические ворота своими руками можно, однако необходимы хотя бы минимальные знания в подключении электроприборов.

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

• Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
• Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
• Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
• Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
• Требуется гарантированно свободная территория по траектории движения створок.
• Главный минус - автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно - зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае - обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется - фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути - это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками - это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

Ворота автоматические своими руками установить достаточно сложно. Автоматику можно смонтировать как на распашные ворота, так и на откатные. Рекомендуется использовать последние. Все работы нужно производить аккуратно, так как если при монтаже конструкции будут допущены ошибки, то ворота могут работать некорректно. Откатная автоматика для ворот устанавливается на основание, после чего выставляется правильная щель между звездой привода и рейкой с зубчиками. В процессе монтажа автоматики распашных ворот надо будет учитывать большое количество различных параметров. Если не будет соблюден хотя бы один из них, кронштейны вырвутся от столбов или створок, также может сломаться электрический двигатель.

Рисунок 1. Схема автоматических распашных ворот.

Чертежи автоматических ворот изображены на рис. 1 и рис. 2.

Элементы, которые понадобятся:

• выключатели;
• перемычки;
• плата управления;
• пульты ДУ;
• периферийные устройства;
• чертежи.

Распашные автоматические ворота своими руками

Рисунок 2. Схема автоматических откатных ворот.

Чтобы определить подходящий тип автоматики, следует рассчитать расстояние от петли до внутреннего края столбика. Если параметр равен 0-15 см, то можно применить линейную автоматику. Данная система имеет отличный внешний вид и небольшую стоимость. Если параметр составляет 15-30 см, то понадобится смонтировать рычажную автоматику.

Далее нужно замерить ширину створки и посчитать ветровую нагрузку. Следует проверить легкость хода створки. Стоит заметить, что правильно отрегулированные ворота-автомат можно открыть одним пальцем. В противном случае понадобится устранить перекос столба или створки. Приводы обязательно должны передвигаться по уровню. Если столб будет наклонен, то траектория отклонится от горизонта. В результате автоматику может заклинить.

Когда все недостатки будут устранены, можно производить монтаж автоматических ворот. Автоматика монтируется на столбики. Расположение их может меняться, все будет зависеть от типа открывания ворот. Установочные размеры можно найти в инструкции по монтажу автоматики выбранной модели. Рекомендуется придерживаться указанных расстояний. Следует понимать, что отклонение на 1-2 см может не позволить открыть конструкцию на необходимый угол. Если будет использована лишь часть рабочего хода штока, то на электрический привод будут оказываться повышенные нагрузки.

Существующие схемы монтажа автоматических ворот

Схемы установки автоматических ворот своими руками могут быть разными. Основными из них являются следующие:

1. Открывание во двор. Данная схема автоматических ворот является наиболее распространенной. Если используются столбики из швеллера, то рекомендуется применить линейные провода. Они недорого стоят и занимают небольшое количество места. Рычажный привод на металлических столбах монтируется достаточно редко, так как он дорого стоит. Если имеются колонны из бетона или кирпича, а ворота монтируются посредине колонны, то линейный механизм использовать не допускается, так как при закрывании ворота упрутся в угол столбика. В данном случае понадобится изготовление в столбике ниши для привода. Другой вариант — монтаж рычажной автоматики. Рычажную систему следует устанавливать на столбик. Рычаги большой длины дают возможность открывать ворота, которые находятся на расстоянии менее 20 см от крайней части столбика.
2. Открывание наружу. В данном случае можно использовать любой тип системы, однако рекомендуется устанавливать линейную конструкцию. Она монтируется внутри проема ворот, в результате система заберет приблизительно 15 см полезной площади проема. Если ворота имеют небольшую ширину, то автоматика может быть смонтирована вверху створки. В результате можно будет без препятствий эксплуатировать ворота.

Последовательность действий по установке автоматики

Особое внимание следует уделить надежности закрепления электрического привода к столбику. Часто систему крепят на лицевой кирпич или разрушенный столбик. Следует понимать, что в процессе использования электрический привод может отвалиться вместе с куском кирпича или столба. Если столбик в плохом состоянии, то рекомендуется обварить его по кругу и установить усилители.

На данном этапе понадобится перевести привод в ручной режим, после чего приварить кронштейны к конструкции. Если используется линейный электрический привод, то в процессе присоединения кронштейнов следует позаботиться о том, чтобы к воротам остался хотя бы 1 см хода штока. Если конструкция будет останавливаться из-за выкручивания штока, то произойдет процесс закусывания с высоким износом. В таком случае электро конструкция для ворот быстро сломается.

После монтажа приводов на столбики и кронштейнов на ворота понадобится проверить ход створки. Если в процессе движения механизм заклинивает или происходит перекос конструкции, то проблему следует обязательно устранить на данном этапе.

Далее выставляются упоры. Если конструкция позволяет установить упоры в земле, то рекомендуется использовать систему без выключателей. Стоит понимать, что чем меньше в конструкции дополнительных приспособлений, тем надежнее она будет работать. Выключатели рекомендуется использовать лишь в случаях, когда без них установить самодельные автоматические ворота нет возможности.

После этого подключается двигатель. Следует установить нужные перемычки, подшить пульты, подключить 3 провода по 220 В. На данном этапе можно будет запустить систему.

Если какая-либо из створок будет двигаться не в ту сторону, то понадобится поменять местами провода на электродвигателе.

Далее выполняется регулировка выключателей. Затем нужно будет выставить на плате время работы створки и усилие закрывания и открывания. Не рекомендуется использовать самое высокое усилие. Лучше всего выставить минимально возможное рабочее усилие, которое позволит нормально функционировать всей конструкции и производить управление. Если ворота имеют небольшой вес, при этом выставлено максимально возможное усилие, то система будет работать на максимальной мощности. В таком случае механическая часть во время остановки конструкции будет терпеть чрезмерную нагрузку.

Нюансы, которые следует учитывать

После этого надо будет произвести монтаж фотоэлементов и сигнальной лампы. Фотоэлементы не следует подключать до тех пор, пока не будут полностью отрегулированы концевые выключатели, установлены все настройки и т.д. Автоматические ворота своими руками с первого раза правильно установить достаточно сложно. Важно соблюдать правильную последовательность действий, так как если будет допущено несколько ошибок, то система не запустится. В таком случае достаточно сложно определить, где именно была допущена ошибка. Порядок действий следующий:

Инструменты для монтажа автоматики: сварочный аппарат, рулетка, молоток, уголок, уровень.

1. Установка привода с рейкой.
2. Монтаж концевых выключателей.
3. Установка перемычек на плате.
4. Подача питания.
5. Подключение пультов дистанционного управления.
6. Регулировка концевых выключателей.
7. Настройка времени и усилия открытия и закрытия.
8. Монтаж периферийных устройств.

Также можно смонтировать кнопку, с помощью которой можно будет производить управление воротами. На каждой плате имеется выход для внешнего управления конструкцией. Если данный выход присоединить ненадолго с минусом 24 В на плате, то можно будет управлять воротами так же, как и с помощью пульта дистанционного управления. На данные контакты можно подключить и смонтировать внутри двора запасную клавишу для открывания и закрывания конструкции.

Как сделать автоматические откатные ворота

Последовательность действий будет такой:

1. Первым делом монтируется основание, которое продается в комплекте с электрическим приводом.
2. Далее надо установить привод и посмотреть, где расположена рейка с зубчиками.
3. Если привод надо поднять, то основание следует монтировать на несколько профилированных труб, которые привариваются к швеллеру.
4. После этого понадобится продеть провода через специальные отверстия.
5. Далее производится монтаж рейки с зубчиками.
6. Выполняется монтаж концевых выключателей.
7. Устанавливаются магнитные и механические концевики. Следует позаботиться о том, чтобы последние не заламывали пружину.

Установка автоматических ворот может быть произведена без проблем лишь в том случае, если будут учтены все нюансы.
