В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды . Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню , детскую , кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

• Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
• Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы . Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой , но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

• при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
• чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

• климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
• архитектурное решение;
• конструктивные особенности дома и мансарды;
• кровельный материал.

На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

• по фронтам здания монтируют П-образные стойки;
• строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
• с ориентиром на шнур устанавливают остальные арки;
• соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Кровельный пирог мансарды

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также, как правильно выполнить крепежные узлы.

Мансардная конструкция чердачного помещения позволяет не только увеличить жилую площадь дома, но и сделать строение необычным, красивым. Притом здание с таким типом крыши может быть выполнено практически в любом стиле. Крыша мансардного типа, варианты исполнения которой могут быть самыми разными, встречается и в городской черте, и в сельской местности. Рассмотрим, как создать такую конструкцию самостоятельно, и узнаем, в чем заключаются ее особенности.

Крыша мансардного типа — варианты

Такая кровля имеет особую конструкцию скатов, обычно состоящую из верхней пологой части и более крутой нижней. Благодаря такой форме внутри появляется достаточно просторное помещение, которое может использоваться в качестве чердака или даже превратиться в очень уютную жилую комнату.

История мансард началась в ХVII веке, такую конструкцию кровель придумал архитектор Франсуа Мансар – именно производным от его фамилии была названа такая крыша. Но этот француз далеко не первым реализовал идею экономного использования чердачного этажа дома. Впервые построил мансардную крышу Пьер Леско, тоже француз, работавший над строительством таких знаменитых зданий, как Лувр и Нотр-Дам де Пари.

На заметку! В ХIХ веке на мансардных этажах жили обычно люди бедные, однако сейчас этот этаж может появиться в жилье и достаточно обеспеченных.

Сейчас мансарды довольно часто сооружаются при строительстве дачных домиков или же небольших двухэтажных коттеджей, но идея вполне может быть реализована и при создании других типов строений. Мансарда обладает рядом преимуществ:

• построить дом с мансардой дешевле, чем с двумя полноценными этажами и крышей;
• затраты на фундамент при строительстве такого сооружения также снижаются;
• мансарда способна значительно увеличить жилую площадь любого строения;
• она придает дому необычный и красивый вид;
• соорудить конструкцию несложно, работы можно закончить довольно быстро;
• мансарда всегда ассоциируется с уютом;
• дом с мансардой получается теплее за счет сокращения теплопотерь через кровлю.

Но у мансард есть и несколько недостатков. Чердачное помещение такого типа имеет скошенные потолки, из-за чего высота стен получается небольшой, что затрудняет выбор мебели. Также кровля должна быть хорошо смонтирована, чтобы не протекать не выпускать тепло из дома – придется потратиться на хорошие гидро- и теплоизоляционные материалы. Да и строить мансарды все же сложнее, чем, например, обычную двухскатную крышу.

Особенности конструкции

Мансарда – элемент универсальный. Ее использовали и для обычных домов, и для строительства дачных домиков, нередко такой тип чердачного помещения выбирался даже для строительства дворцов. Конечно, она могла украшать мастерские, торговые здания и т. д. И несмотря на то, что для ее сооружения использовались разные материалы, выбирались разные стили, мансарда все равно оставалась мансардой – она имеет определенные особенности конструкции.

Итак, эта постройка может иметь различную геометрическую форму – треугольную, ломаную, иметь симметричные или, наоборот, геометрически сложные и нестандартные скаты. Она может располагаться как по всей ширине строения, так и лишь с одной его стороны относительно продольной оси.

Цены на брус

На заметку! Если кровля ломаной формы, то нижняя часть будет иметь очень крутые скаты с углом наклона около 60-70 градусов, а сверху скаты, напротив, будут пологие (около 15-30 градусов).

Но какой бы ни была мансарда, она будет находиться в пределах стен основного здания. Относительно наружных стен мансарда может быть несколько шире, но тогда она опирается на выносы перекрытий. Если вынос велик, то придется устанавливать дополнительные опоры (например, колонны, стенки и т. д.).

Высота мансардной кровли не может быть менее 2,5 м, в противном случае сделать под ней просторное помещение не получится. Окна, которые тоже необходимо предусмотреть здесь, будут изготавливаться по особым технологиям с использованием закаленного прочного стекла и надежной рамы. Они будут стоить в несколько раз дороже обычных. А несущие конструкции могут изготавливаться из железобетона, металла или дерева. Но в случае с последним важно тщательно продумать меры противопожарной безопасности.

Мансардная крыша – сооружение многослойное, что усложняет монтаж. Утеплена она может быть полностью или только в области наличия жилой комнаты – там, где есть отопление. Но в любом случае конструкция мансарды подразумевает наличие стропил, конька, непосредственно кровельного материала, тепло- и гидроизоляции, пароизоляционного слоя. В качестве основания под крышей выступит межэтажное перекрытие.

Стропила для мансардной крыши должны обладать хорошей несущей способностью. Сечение используемых материалов будет зависеть от угла ската кровли и не может быть менее 5х15 см при шаге 100 см. Если угол уклона равен 45 градусам, то выдерживается шаг 140 см.

Внимание! В районах, где часто идут снегопады и количество осадков велико, рекомендуется устанавливать стропила с шагом не более 80 см.

Если мансарда будет использоваться как жилое помещение, то важно учитывать, что в этом случае возникает риск образования большого количества конденсата под кровлей. Из-за этого внутри конструкции могут появиться очаги плесени, развиться грибок и т. д. Наличие большого количества влаги негативно скажется и на утепляющих свойствах материала. Именно поэтому важно соблюдать все правила монтажа мансардной крыши, а теплоизоляционный материал должен быть надежно защищен от попадания влаги не только извне, но и изнутри, то есть с этой стороны также располагается слой пароизоляционного материала.

Важно! Не стоит забывать и о создании кровельных продухов, которые позволят воздуху спокойно циркулировать внутри конструкции крыши и помогать удалять конденсат.

Виды мансардных крыш

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

На заметку! При строительстве мансарды под двухскатной крышей высота стен может быть не более 1,5 м, далее идут скошенные потолки. При крыше ломаной формы высота потолка по периметру у стен получается до 2,5 м.

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

Тип	Описание
	В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы.
	В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее.
	Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка.
	Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

Типы стропил для мансард

Стропильные фермы могут быть двух типов – и наслонные. Выбирать между ними придется в зависимости от способа крепления к стенам дома. Висячие являются более простыми и обычно применяются для домов, не имеющих средней несущей стены. Стропила опираются только на основные стены дома, не имея промежуточных опор. Ширина пролета между стенами не может быть большой – обычно она не превышает 6 м. Если же пролет больше (свыше 9 м), то понадобится обустройство подкосов, бабок.

Стропила наслонные обычно используются при создании домов с двумя пролетами, то есть теми, которые имеют несущую стену посередине. В этом случае стропила имеют три точки опоры – непосредственно эту стену, а также основные по периметру дома.

Материал для изготовления стропильной системы

Стропила могут быть изготовлены из металла, железобетона или дерева. Каждый материал имеет свои достоинства и недостатки. Стропила из дерева являются экологически чистыми, они просты в работе, легко подгоняются под нужный размер. Но деревянные конструкции боятся излишков влаги и подвержены образованию на них плесени и грибка.

На заметку! Перед строительством деревянные материалы рекомендуется обработать защитными составами, которые продлят сроки их службы.

Металлические и железобетонные конструкции можно такими составами не покрывать – грибок и плесень на них не появляются. За счет этого они считаются более надежными и прочными. Но главным недостатком является то, что при необходимости подогнать на месте их к нужным размерам будет сложно, а малейшая ошибка в расчетах может привести к тому, что кровля будет перекошенной. Также мастер, работающий с железобетонными или металлическими стропилами, может столкнуться и с другими сложностями – это большая масса изделий, которая вынуждает использовать спецтехнику даже для подъема элементов.

Сложности и особенности обустройства мансардной кровли

При проектировании и строительстве мансардной кровли следует учитывать ряд особенностей конструкции, исходя из которых формируется ряд правил работы. Например, мауэрлат должен быть закреплен очень надежно анкерными болтами. Именно он будет испытывать максимальную нагрузку, а значит, и держать на себе всю кровлю. Анкеры дополнительно рекомендуется замуровать цементной смесью, если основные стены дома выполнены из камня, кирпича и других подобных материалов.

Также важно помнить о правильной конструкции и слоях кровли. Например, мансардные крыши нельзя закрывать металлическими кровельными материалами. Они сильно нагреваются и на верхнем этаже летом будет слишком жарко, ни о каком комфорте проживания речи быть просто не может. В качестве гидроизоляционного материала не советуют использовать рубероид – при нагреве он начинает специфически пахнуть. Покрыть мансардную крышу лучше всего шифером или мягкой черепицей. Для теплоизоляции обычно рекомендуют приобретать минеральную вату, которая прокладывается гидроизоляционной пленкой с двух сторон.

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя. Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

При сборке всех элементов используют длинные гвозди — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой. Желательно все стыки укреплять стальными накладками или уголками.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

На первый взгляд функции крыши очевидны - это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения. Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными - ни отопления, ни окон, низкий нависающий потолок. Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Преимущества и недостатки

Полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
4. Доступность. Все используемые материалы недороги и доступны для приобретения.
5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

• Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
• Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
• Конструкция предполагает возможность потери тепла в отопительные период.
• Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

Устройство двухскатной крови с мансардой

Самой важной в устройстве мансарды - стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки. Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться. Каждая стропильная система состоит из следующих элементов:

• Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
• Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги - основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
• Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
• Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
• Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
• Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
• Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
• Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
• Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

Этапы установки

Если вы хотите ограничить расходы на строительство, оптимальный вариант для вас - двухскатная крыша с жилой мансардой. Своими руками ее можно соорудить за пару недель, а небольшая профессиональная бригада справится за считанные дни. Возведение следует начинать с монтажа нижних балок, без которых можно обойтись лишь в том случае, если присутствует деревянное перекрытие. Следующим этапом является установка стоек, их крепят с помощью скоб или шипов и подпирают временными раскосами для большей устойчивости, ведь они станут «скелетом» мансарды. Далее начинается установка мауэрлата, на который крепятся стропильные ноги. В качестве стропил можно использовать только прямые доски, без сучков.

В первую очередь налаживают стропильные ноги у фронтонов, а потом уже по всей длине стен с шагом 60-120 см, в зависимости от ширины утеплителя и веса кровельного материла. Заключительной частью работ должна стать установка гидроизоляции, пароизоляции, обрешетки, контробрешетки. Если двухскатная крыша с мансардой будет использоваться в качестве жилья, ее необходимо утеплить с помощью минеральной ваты на базальтовой основе, эковаты или пенопласта. В конце фронтоны и свесы обшиваются любым пиломатериалом, а поверхность крыши покрывается металлочерпицей, ондулином или еврошифером. Вот так, затратив минимум средств, вы сможете своими руками в полтора раза увеличить жилую площадь своего дома, сделав его комфортным и привлекательным!

Видео-инструкция

В стремлении эффективно использовать всю доступную площадь загородного дома многие хозяева обустраивают мансарду. Делая это, необходимо быть готовым и к обустройству крыши определенным образом. По своей сути мансарда является переоборудованным чердаком и требует определенных конструктивных решений и некоторых переделок в теплоизоляции и кровле. В целом, строительство мансардной крыши загородного дома мало чем отличается от возведения крыш другого типа. Но в силу эксплуатационных особенностей крыши мансарды и предъявляемых к ней требований необходимо обладать знанием и пониманием специфики обустройства этого типа крыш.

Типы мансардных крыш

Как и любые строительные работы, возведение крыши мансарды начинается с этапа проектирования и выбора наиболее подходящей для строения мансардной крыши, её вида и типа. Для мансарды используют односкатные или обычные и ломаные двухскатные крыши. Ко всему прочему, на внешний вид крыши влияют используемые материалы и конструктивные особенности самой крыши.

В зависимости от конструктивных особенной самого здания при строительстве мансарды используют несколько стандартных решений для крыши. Мансардные крыши: фото и описание

• Двухскатная крыша для одноуровневой мансарды. Этот вариант представляет собой обычную двухскатную крышу, под которой обустраивается мансарда. Во время проектирования и строительства не возникает больших сложностей в силу простоты расчетов и легкости работ по возведению стропильной конструкции. Основным недостатком такой конструкции крыши является маленькое внутреннее помещение мансарды с довольно низкими потолками.

• Ломаная двухскатная крыша для одноуровневой мансарды. В отличие от обычной двускатной крыши для мансарды, в ломаной конструкции используются 4 скатные плоскости, расположенные под разными углами. Этот тип конструкции крыши несколько сложнее в проектировании и возведении, но его неоспоримым плюсом является полноразмерное внутреннее помещение.

• Одноуровневая мансардная крыша с выносными консолями. Конструкция этого типа крыши более сложная в сравнении с предыдущими. Но просторное помещение и полноценные вертикальные окна компенсируют недостатки в сложности проектирования и возведения. Конструктивной особенностью мансарды с такой крышей является её смещение и выдвижение за пределы одной из сторон дома, а крыша больше похожа на односкатную.

• Двухуровневая мансардная крыша со смешанным типом опирания. Крыши этого типа являются самыми сложными в проектировании и возведении. Подобные крыши проектируются в комплексе с домом, как одно целое, по причине разноуровневого размещения комнат.

Различные проекты мансардных крыш по своей конструкции мало чем отличается от обычных скатных крыш. Конечно, есть определенные конструктивные особенности, но в целом они такие же, как двускатные или односкатные, и состоят из следующих основных элементов:

. Кровля . Внешняя часть крыши, которая выполняет функцию защиты от различных атмосферных явлений.

. Обрешетка . Чаще всего деревянные доски, к которым крепится кровля, а также изоляционные материалы.

. Коньковый прогон . Верхняя часть всей стропильной конструкции.

. Стропила . Это ребра жесткости всей конструкции крыши, они могут быть наслонными и висячими. Для крыши мансарды используются наслонные стропила.

. Мауэрлат . Этот элемент конструкции представляет собой балки, уложенные по периметру внешних стен и связанные со стенами при помощи специального крепежа. К мауэрлату крепится вся стропильная конструкция.

. Диагональные связи . Чтобы обеспечить надежность и прочность всей стропильной конструкции, стропила связывают с продольными балками и вертикальными стойками при помощи диагональных связей или скосов.

. Внутренние опоры . Для придания крыше устойчивости стропила и/или коньковый прогон подпирают вертикальными балками.

. Изоляционный слой . В силу того, что крыша мансарды и внутренние помещения представляют собой практически одно целое, для соблюдения температурно-влажностного режима между кровлей и стенами помещения укладывается многослойный изоляционный пирог. Изоляция состоит из гидро- и пароизоляции, звуко- и шумоизоляции, а также толстого слоя теплоизоляции. К тому же, правильная изоляция крыши мансарды важна и для сохранности самой кровли.

Технология строительства мансардной крыши

При проектировании и возведении мансардной крыши многие строители и проектировщики либо по незнанию, либо, выполняя свою работу кое-как, допускают серьезные ошибки в изоляции, вентиляции и стропильной конструкции. В результате получается мансардная крыша, которая буквально через пару сезонов приходит в негодность, появляется грибок, плесень, а кровля начинает протекать или вовсе разрушается. Происходит это по причине нарушения технологии строительства мансардной крыши.

В силу того, что крыша мансарды максимально притянута к стенкам внутреннего помещения, а получить прекрасные показатели теплообмена в этом случае достаточно трудно, вся конструкция мансардной крыши должна иметь превосходную теплоизоляцию, вентиляцию и правильно возведенную стропильную конструкцию с использованием древесины, обработанной средствами огнебиозащиты.

Чтобы крыша мансарды получилась надежной и долговечной, необходимо знать следующее:

• толщина стропил должна быть более 250 мм. Для таких стропил можно использовать клееный брус;
• в качестве теплоизоляции использовать материалы, которые не будут терять своих свойств в случае повышения влажности. Например, экструдированный вспененный полистирол или вспененное стекло;
• между кровлей и слоем теплоизоляции делаем полноценную вентиляцию с продухами и вытяжками, по которой воздух будет циркулировать под всей поверхностью крыши;
• с внутренней стороны по всей поверхности теплоизоляции необходимо обустроить слой пароизоляции;
• с внешней стороны стропил под кровлю укладывается слой гидроизоляции и при необходимости слой звукоизоляции.

Такие требования обусловлены определенными природными и физическими явлениями. Но обо всем по порядку:

Большая толщина стропил требуется для возможности укладки между ними слоя теплоизоляции толщиной в 20 см, а это в свою очередь влечет за собой увеличение массы всей конструкции крыши, которую и держат на себе стропила.

Древесина для всей конструкции обрабатывается специальными средствами по защите от огня и микроорганизмов, что является строгим требованием СНиП. Это сохранит её от повреждений грибками и увеличит срок её эксплуатации.

Если для теплоизоляции использовать такие популярные материалы, как минеральную и стекловату, то можно выиграть лишь в удобстве укладки и облегчении всей конструкции в целом. Но вата, какая бы она ни была, это вата, которая как губка впитывает воду, слеживается и теряет свои изоляционные качества. Если Вы выберете какой-либо другой материал, помимо полистирола и вспененного стекла, следует ориентироваться на полную устойчивость к влаге, малый коэффициент теплопередачи и относительно малый вес.

Толщина теплоизоляции в 20 см необходима потому, что в наших широтах зимой очень холодно, летом весьма жарко. А особенностью конструкции мансарды являются большие потери тепла зимой и быстрое прогревание помещения летом. Большой слой теплоизоляции будет препятствовать потере тепла и его проникновению внутрь. Но это лишь одна из причин, вторая заключается в сохранности кровли. Дело в том, что тепло, которое уходит их помещения зимой, подогревает кровлю, на которой лежит слой снега и частично заставляет его подтаивать, а снег является природным утеплителем. Подтаявший снег при минусовой температуре превращается в лед, который не имеет никаких теплоизоляционных свойств, он утяжеляет крышу и напоследок разрушает саму кровлю. А так как за один день может пройти до 100 циклов оттаивания и замерзания, кровельный материал выйдет из строя буквально за один сезон. Летом же в помещении становится неимоверно жарко и душно, и требуется установка кондиционера, а то и двух. Но этих неудобств можно избежать, обустроив толстый слой правильной теплоизоляции.

Не менее важна и полноценная вентиляция крыши. Она поможет охладить крышу, как летом, так и зимой, а также убрать избыточную влажность из-под кровли. Все это обеспечит комфортное проживание в помещении мансарды, убережет от появления плесени, грибков и гнили, в придачу сохранит кровлю от разрушения зимой.

Касательно паро-, гидро- и звукоизоляции, то тут все просто. Пароизоляция пропускает сквозь себя избыточную влагу со стороны помещений и препятствует её проникновению извне, гидроизоляция защищает теплоизоляционные материалы и помещение от случайных попаданий влаги. А звукоизоляция понижает уровень шума от ударов дождя, града и ветра по поверхности кровли.

Поэтапное строительство мансардной крыши

Выполнение всех работ по созданию крыши для мансарды требует от строителей определенного опыта в этой сфере. В отличие от обычных скатных крыш, возведение мансардной крыши своими руками несколько сложнее по причине обустройства в самой крыше расположенных под углом окон и ломаной конструкции скатов. Чтобы выполнить строительство мансардной крыши своими руками, необходимо придерживаться следующих этапов работ:

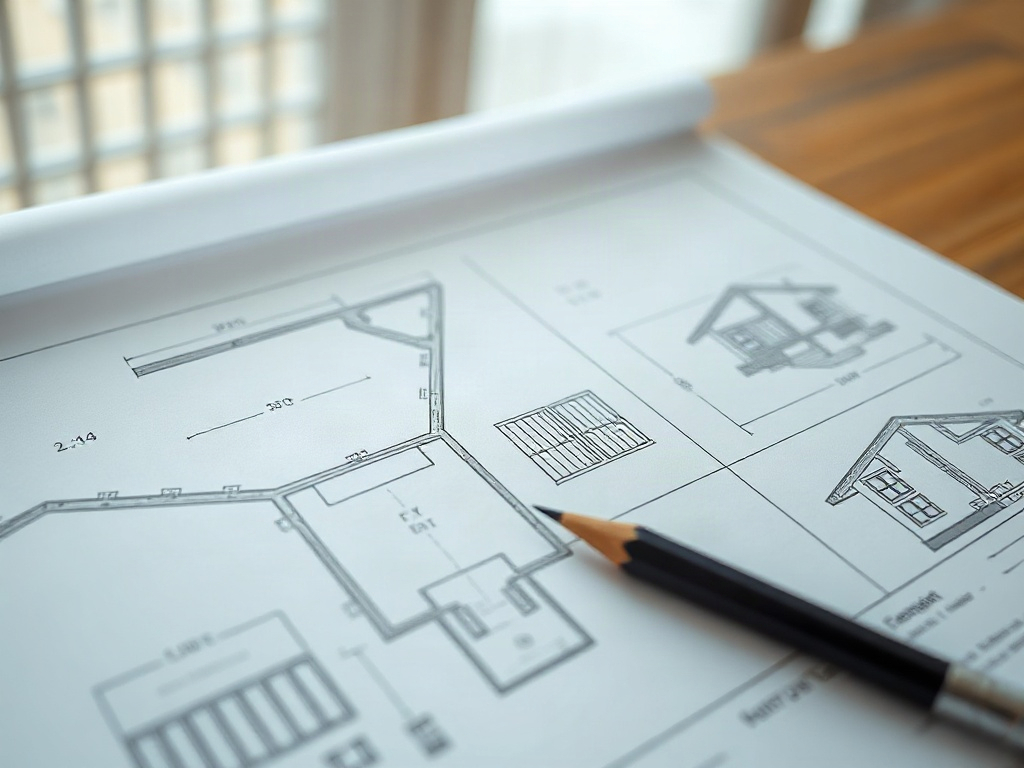

Проектирование

Первое, что придется сделать, это разработать проект крыши. Для этого можно обратиться к специалистам или, если хорошо владеете компьютером, сделать все самостоятельно в архитектурной программе. Так же на этом этапе проводятся все необходимые расчеты нагрузок, угла наклона скатов крыши и прочее. Чтобы сделать все правильно, следует обратиться за необходимой информацией к такому документу, как СНиП «Нагрузки и воздействия».

Возведение стропильного каркаса

Этот этап работ наиболее трудоемкий, и чтобы мансардная крыша своими руками была сделана качественно, потребуются объединенные усилия 3 - 4 человек. Начинаем возведение крыши мансарды с укладки и закрепления мауэрлатов по всему периметру дома, используя брус сечением 100х100 мм.

Строительство мансардной крыши фото:

После этого устанавливаем каркас для помещения мансарды, стойки которого также будут выполнять роль подпорок для стропильной конструкции. Для этого используем брус сечением не меньше, чем сечение продольных балок, на которые будут опираться стойки. Первым делом устанавливаем вертикальные стойки в начале и в конце здания. Закрепляем их к продольным балкам при помощи специальных штампованных металлических уголков и саморезов. Для облегчения всех работ по крепежу используем шуруповерт. Теперь укладываем поверх стоек перемычку и закрепляем её.

Натягиваем шнур между двумя полученными арками, и если все было сделано правильно, он будет строго по горизонту, если нет - придется разобрать одну из арок, немного подрезать и заново установить. Теперь по натянутому шнуру устанавливаем подобные арки с шагом, который предусмотрен для стропил. Полученные арки соединяем между собой перемычками, которые закрепляем штампованными уголками или гвоздевыми пластинами.

Собрав каркас будущего внутреннего помещения, приступаем к установке стропил. Начинаем с тех, которые имеют наибольший угол наклона и находятся на одном уровне с каркасом помещения мансарды. Особых сложностей тут нет. Брус для стропил подрезается до нужной расчетной длины, в основании бруса вырезается паз для установки на мауэрлат, а верх срезается под определенным углом. После чего каждое стропило устанавливается на место и фиксируется к основной конструкции.

Следующий шаг несколько сложнее, так как придется устанавливать верхние стропила. Сложность заключается в соблюдении определенного угла и центровки всей конструкции. Чтобы облегчить задачу, можно вначале из двух длинных досок сделать шаблон, который будет в точности повторять будущие соединенные стропила. Используя этот шаблон, подрезаем на земле стропила и затем устанавливаем их на место. Алгоритм монтажа стропил такой же, как и для арок каркаса внутреннего помещения.

В завершение монтажа стропильной конструкции прибиваем обрешетку. Для обрешетки могут быть использованы как обычные доски, так и листы фанеры или плиты ДСП. Это уже будет зависеть от вида кровельных материалов.

Создание изоляционного пирога

Установив стропила и обрешетку, приступаем к созданию изоляционного слоя. Для этого в первую очередь с внутренней стороны стропил укладываем пароизоляцию и фиксируем её к стропилам скобами. Далее укладываем теплоизоляционный материал и внимательно следим за тем, чтобы он вплотную ложился к стропилам и не оставлял щелей. Поверх теплоизоляции, с шагом в 50 см, набиваем обрешетку, которая будет держать на себе всю теплоизоляцию.

С внешней стороны стропил укладываем слой гидроизоляции, которая будет защищать от случайного проникновения влаги. В завершение поверх гидроизоляции укладываем кровлю.

Строительство мансардной крыши: видео-урок

Разнообразие готовых проектов крыши мансарды весьма обширно. Они могут быть с окнами и без, заокругленной формы или строго прямые, с одним скатом или несколькими. Но какой бы не была крыша мансарды, её возведение потребует знаний и умений мастера строительного дела.
